Enrouleur de tuyau Coxreels à montage latéral détachable et bras de guidage réglable sur six positions, en diamètres de 6 à 13 mm de 21 à 345 bar, avec version soudure oxyacétylène et T-Grade et réenroulement f…
| Type de produit | Enrouleur de tuyau |
|---|---|
| Matériau | Acier peint |
| Entraînement | Automatique (ressort) |
| Type de fixation | En coffret, Mural fixe |
| Utilisation | Air comprimé, Eau, Graisse, Huile, Soudure (oxy/acét.) |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13 |
| Pression | 14 bars, 21 bars, 172 bars, 207 bars, 276 bars, 345 bars |
| Équipement | Dévidoir nu, Équipé (tuyau + diffuseur) |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |

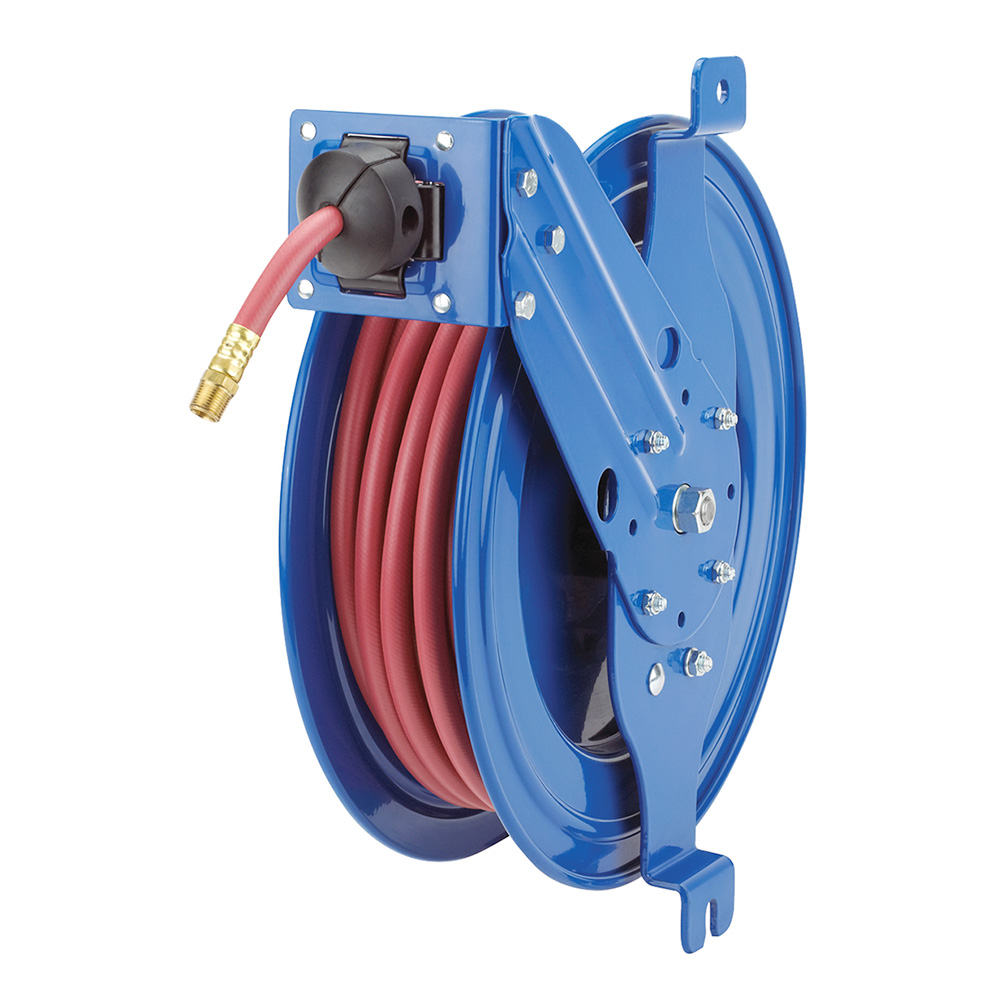

La série SG reprend le montage latéral de la série S et lui ajoute un bras de guidage à galet, réglable sur six positions. Elle conserve la platine à deux boulons qui permet de poser et de déposer l’enrouleur sur toute surface verticale plane. La série SGW en est la déclinaison soudure, en oxyacétylène ou en T-Grade.
Elle couvre des diamètres intérieurs de 6, 10 et 13 mm sur 8 à 23 m, en quatre configurations : basse pression à 21 bar, moyenne à 172 et 207 bar, haute à 276 et 345 bar, et soudure à 14 bar.
Dix tailles de bras, de 159 à 267 mm de largeur, de 394 à 559 mm de hauteur et de 343 à 495 mm de longueur hors tout. L’entraxe de fixation est de 64 ou 73 mm selon la taille.
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Les deux séries partagent le montage latéral et la platine détachable. Ce qui les sépare tient au contrôle du tuyau.
| Critère | Série S | Série SG |
|---|---|---|
| Guidage du tuyau | Barre de maintien | Bras et galet réglables sur six positions |
| Masse | 8 à 24 kg | 10 à 35 kg |
| Longueur maximale | 23 m en soudure, 15 m sinon | 23 m en soudure, 15 m sinon |
| EZ-Coil | Basse pression uniquement | Toutes configurations |
| Épaisseur du bras | 6 mm | 5 mm |
La barre de maintien de la série S empêche le tuyau de sortir des flasques, rien de plus : le tuyau part dans l’axe où on le tire. Le bras de la série SG l’oriente, et ses six positions se règlent après installation, ce qui compte quand le poste évolue ou quand l’enrouleur change d’emplacement — usage auquel la platine détachable le destine précisément.
Le second écart est plus décisif qu’il n’y paraît. Sur la série S, le réenroulement freiné n’existe qu’en basse pression. Sur la SG, il est proposé partout, y compris en haute pression et en soudure. Or c’est en haute pression, avec un tuyau à deux nappes de tresse métallique donc raide et lourd, que le retour brutal fait le plus de dégâts. Si l’EZ-Coil est un critère, la série SG est le seul montage latéral qui le permette au-delà de 21 bar.
| Référence équipée | Ø int. | Ø ext. | Longueur | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|
| SG13-L125 | 6 mm | 13 mm | 8 m | EZ-SG13-L125 | SG13L-L125 |
| SG13-L135 | 6 mm | 13 mm | 11 m | EZ-SG13-L135 | SG13L-L135 |
| SG13-L325 | 10 mm | 16 mm | 8 m | EZ-SG13-L325 | SG13L-L325 |
| SG17-L350 | 10 mm | 16 mm | 15 m | EZ-SG17-L350 | SG17L-L350 |
| SG17-L430 | 13 mm | 19 mm | 9 m | EZ-SG17-L430 | SG17L-L430 |
| SG19-L450 | 13 mm | 19 mm | 15 m | EZ-SG19-L450 | SG19L-L450 |
| Référence équipée | Ø int. | Ø ext. | Longueur | Pression | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|---|
| SG17-M325 | 10 mm | 17 mm | 8 m | 207 bar | EZ-SG17-M325 | SG17L-M325 |
| SG19-M350 | 10 mm | 17 mm | 15 m | 207 bar | EZ-SG19-M350 | SG19L-M350 |
| SG17-M425 | 13 mm | 21 mm | 8 m | 172 bar | EZ-SG17-M425 | SG17L-M425 |
| SG19-M450 | 13 mm | 21 mm | 15 m | 172 bar | EZ-SG19-M450 | SG19L-M450 |
| Référence équipée | Ø int. | Ø ext. | Longueur | Pression | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|---|
| SG17-H125 | 6 mm | 14 mm | 8 m | 345 bar | EZ-SG17-H125 | SG17L-H125 |
| SG19-H150 | 6 mm | 14 mm | 15 m | 345 bar | EZ-SG19-H150 | SG19L-H150 |
| SG17-H325 | 10 mm | 17 mm | 8 m | 276 bar | EZ-SG17-H325 | SG17L-H325 |
| SG19-H350 | 10 mm | 17 mm | 15 m | 276 bar | EZ-SG19-H350 | SG19L-H350 |

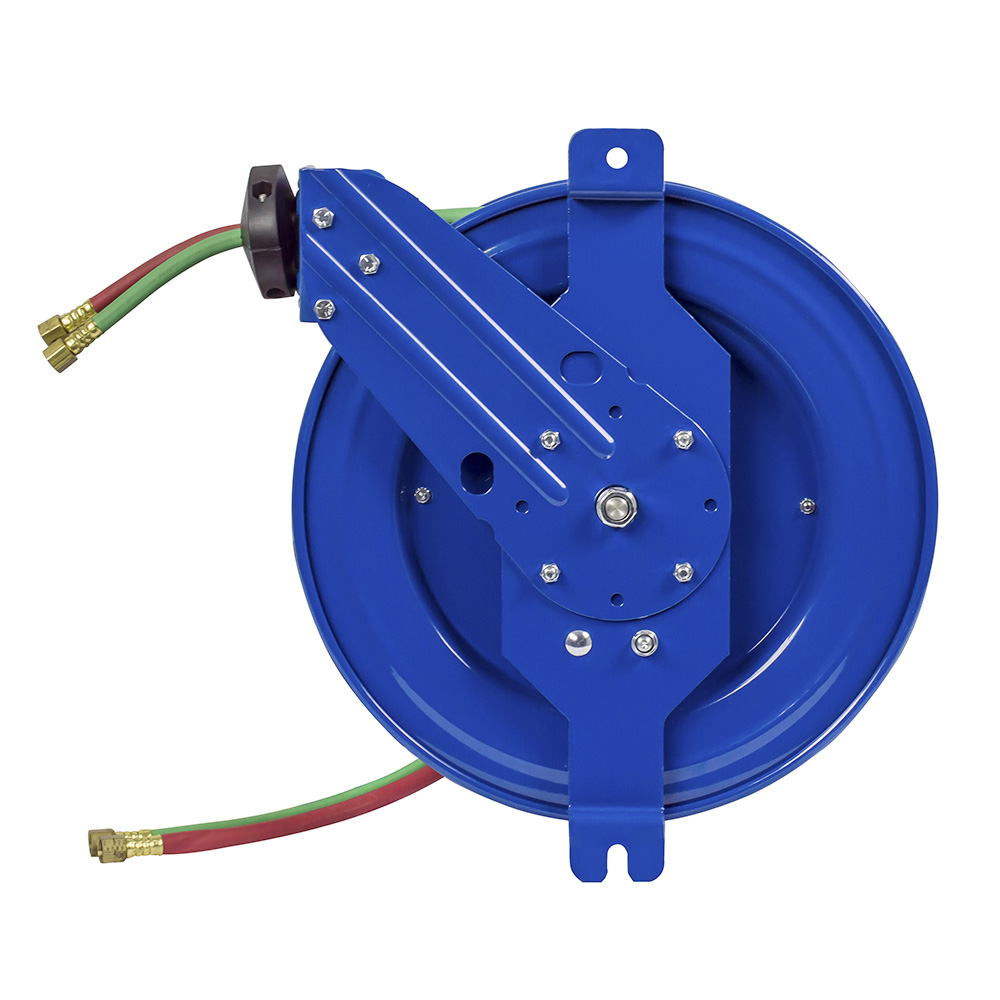

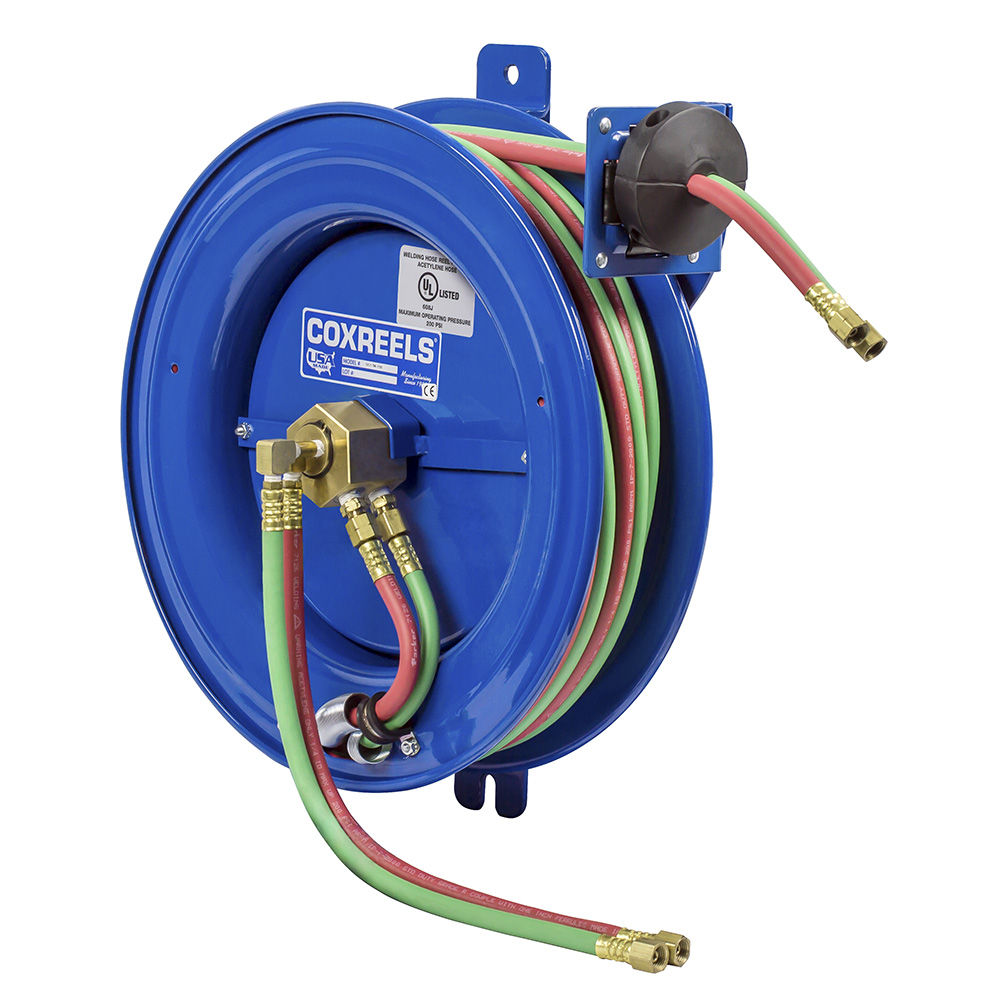

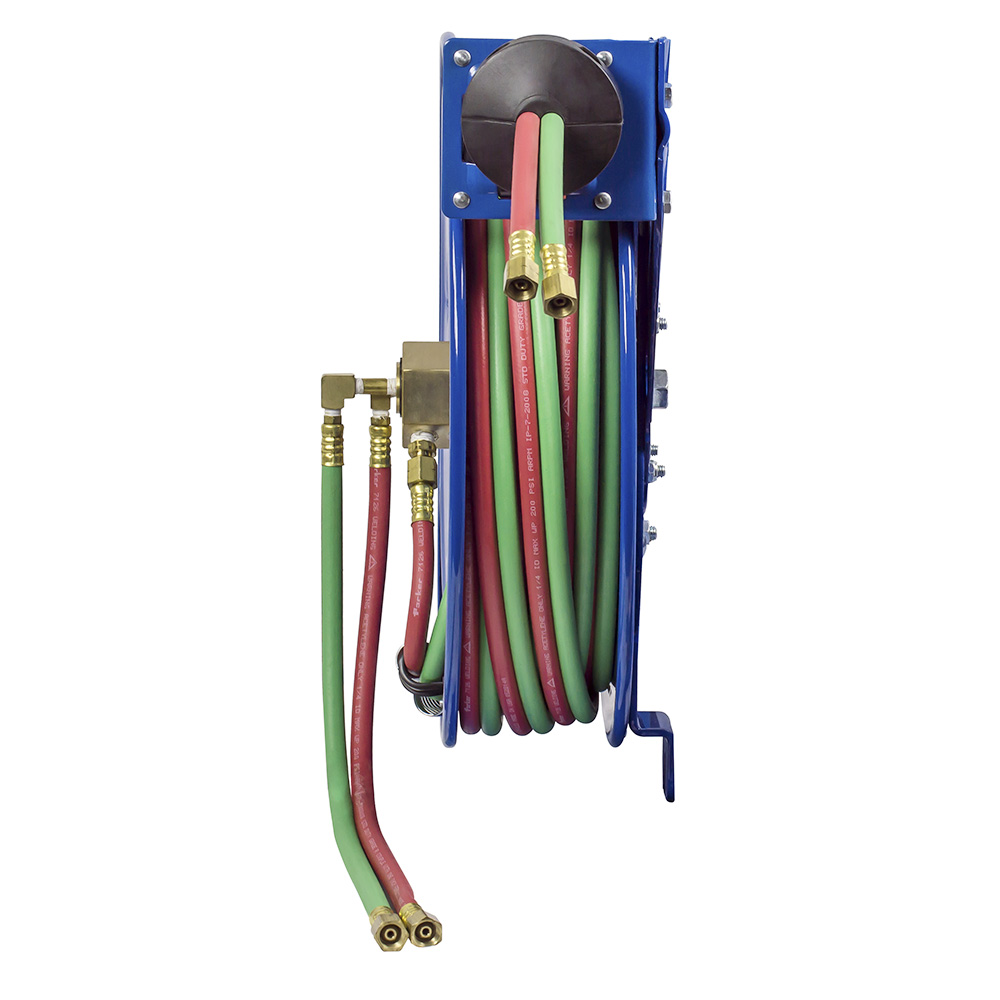

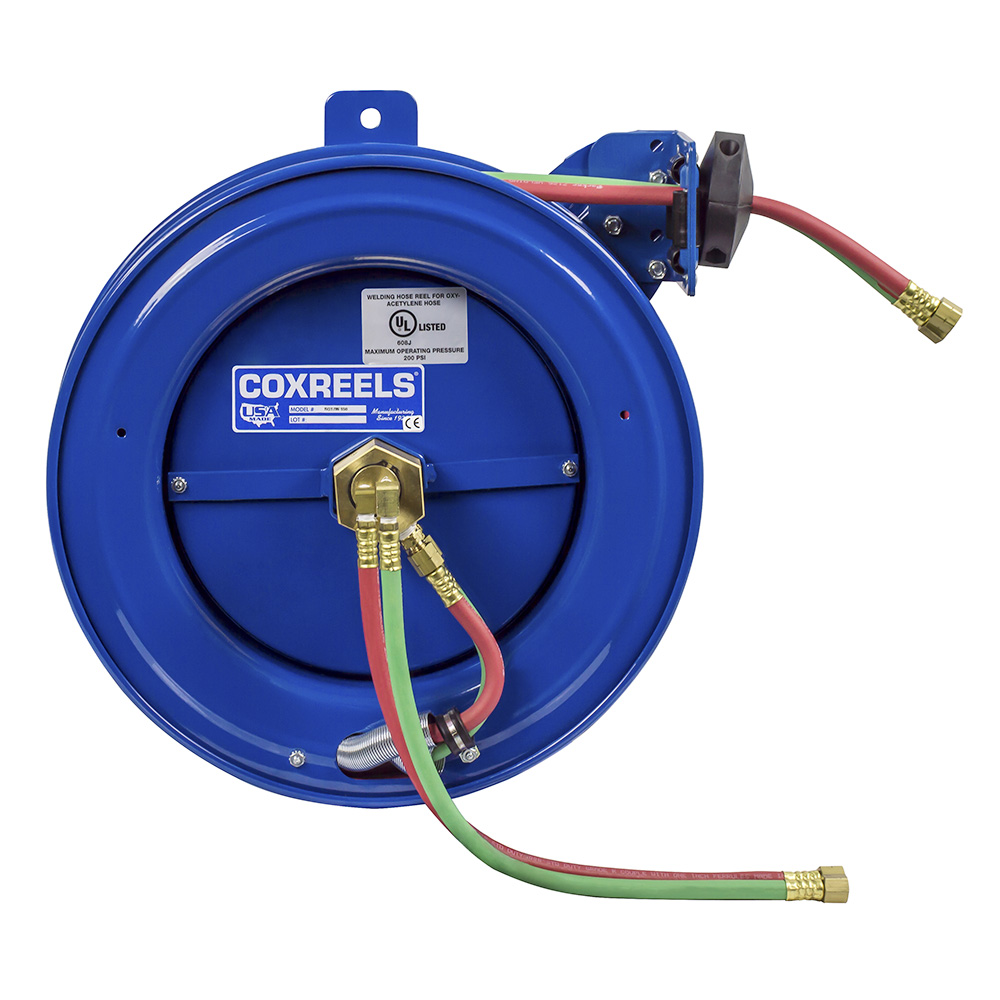

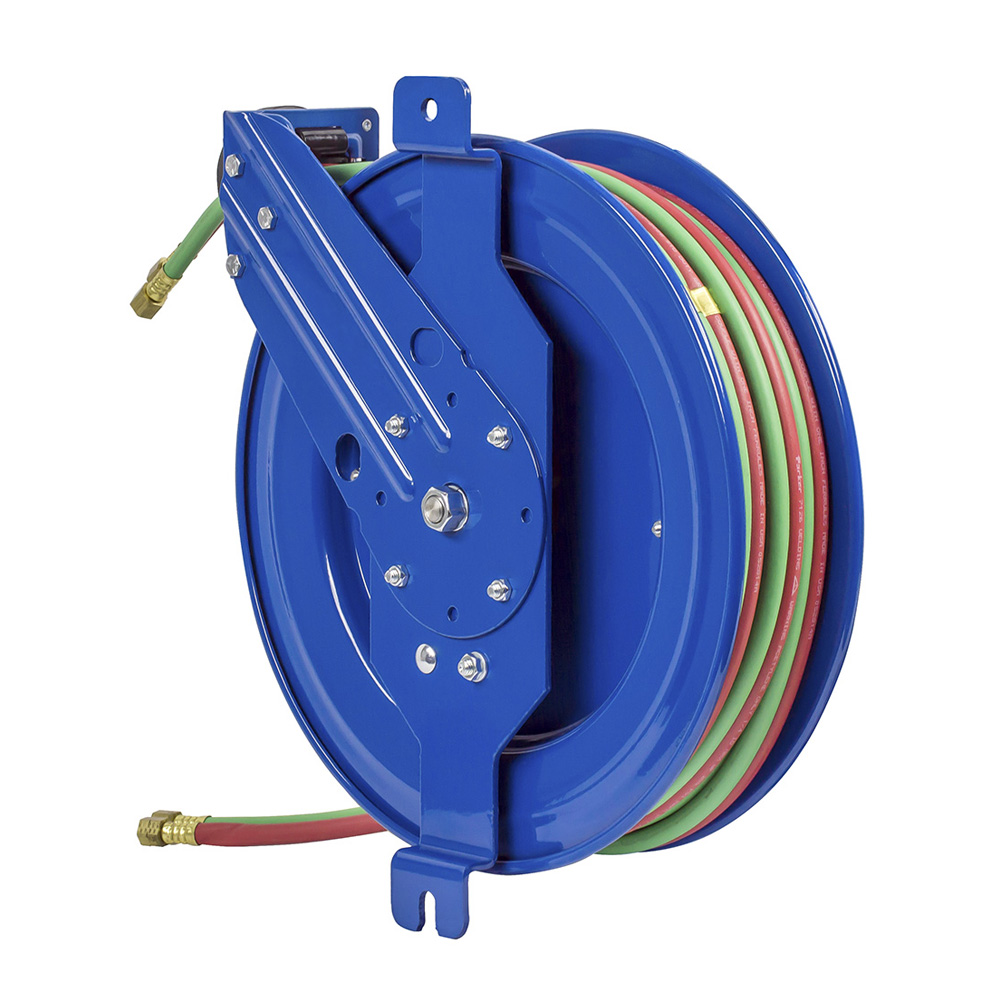

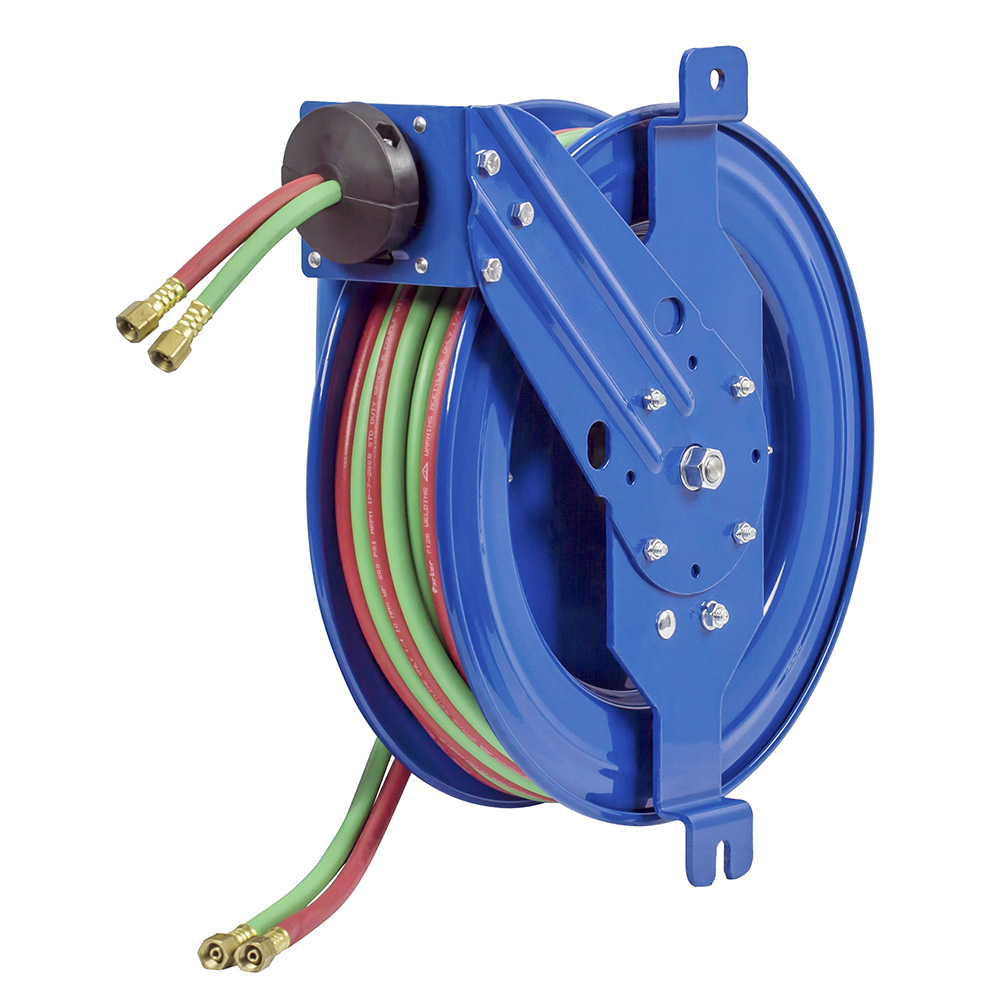

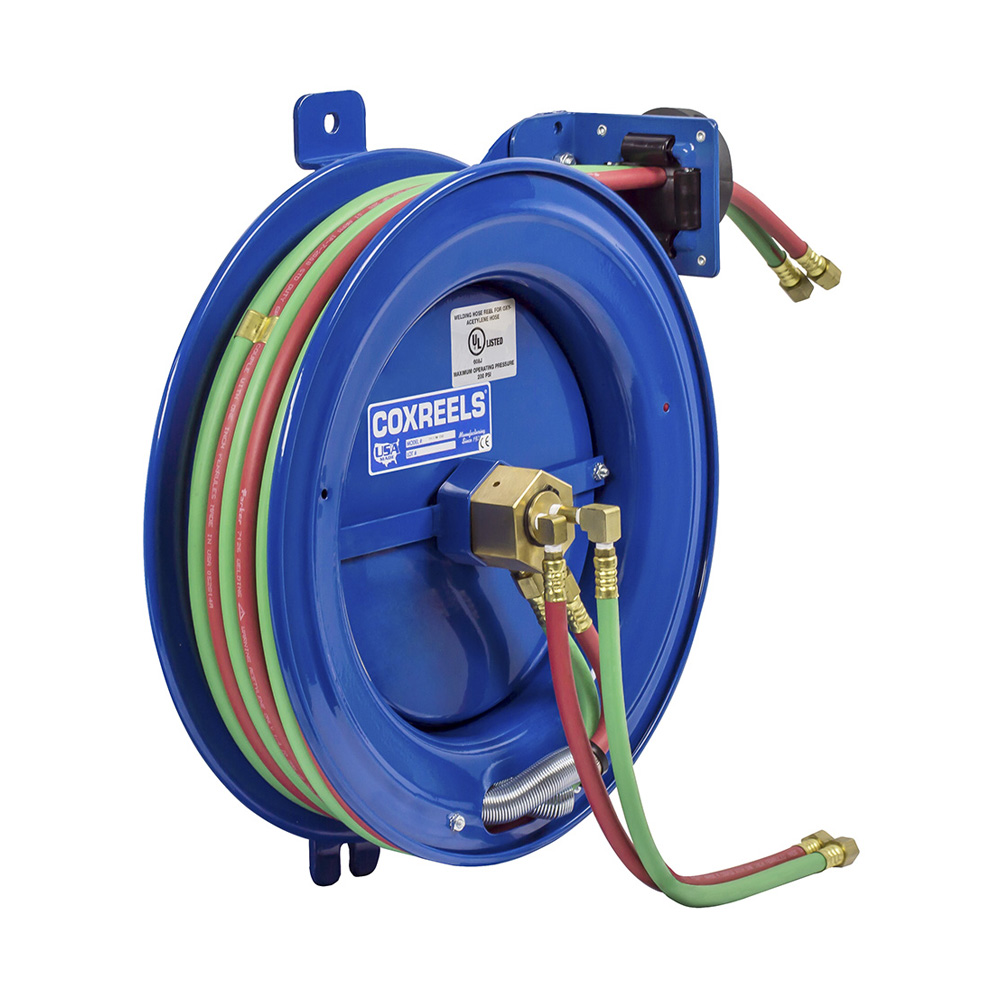

Tuyau jumelé oxyacétylène conforme aux spécifications R.M.A. et C.G.A. type V.D. grade R, ou tuyau T-Grade pour MAPP, propane, gaz naturel et gaz combustibles. Le fabricant déconseille l’emploi de tout autre type de tuyau. Les modèles nus sont livrés avec leur tuyau d’alimentation.
| Référence équipée | Gaz | Ø int. | Longueur | Pression | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|---|
| SG17W-150 | Oxyacétylène | 6 mm | 15 m | 14 bar | EZ-SG17W-150 | SG17WL-150 |
| SG19W-175 | Oxyacétylène | 6 mm | 23 m | 14 bar | EZ-SG19W-175 | SG19WL-175 |
| SG17WT-150 | T-Grade | 6 mm | 15 m | 14 bar | EZ-SG17WT-150 | SG17WTL-150 |
| SG19WT-175 | T-Grade | 6 mm | 23 m | 14 bar | EZ-SG19WT-175 | SG19WTL-175 |
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
