Enrouleurs de tuyau Coxreels à châssis renforcé et support à double axe Super Hub, de 6 à 19 mm de diamètre intérieur et jusqu'à 30 m de tuyau, en trois classes de pression de 21 à 345 bar.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Matériau | Acier peint |
| Entraînement | Automatique (ressort) |
| Type de fixation | Au sol, Mural fixe, Mural pivotant, Plafond |
| Utilisation | Air comprimé, Eau, Graisse, Huile |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13, 3/4″ – DN 19 |
| Pression | 21 bars, 103 bars, 172 bars, 207 bars, 276 bars, 345 bars |
| Équipement | Dévidoir nu, Équipé (tuyau + diffuseur) |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |

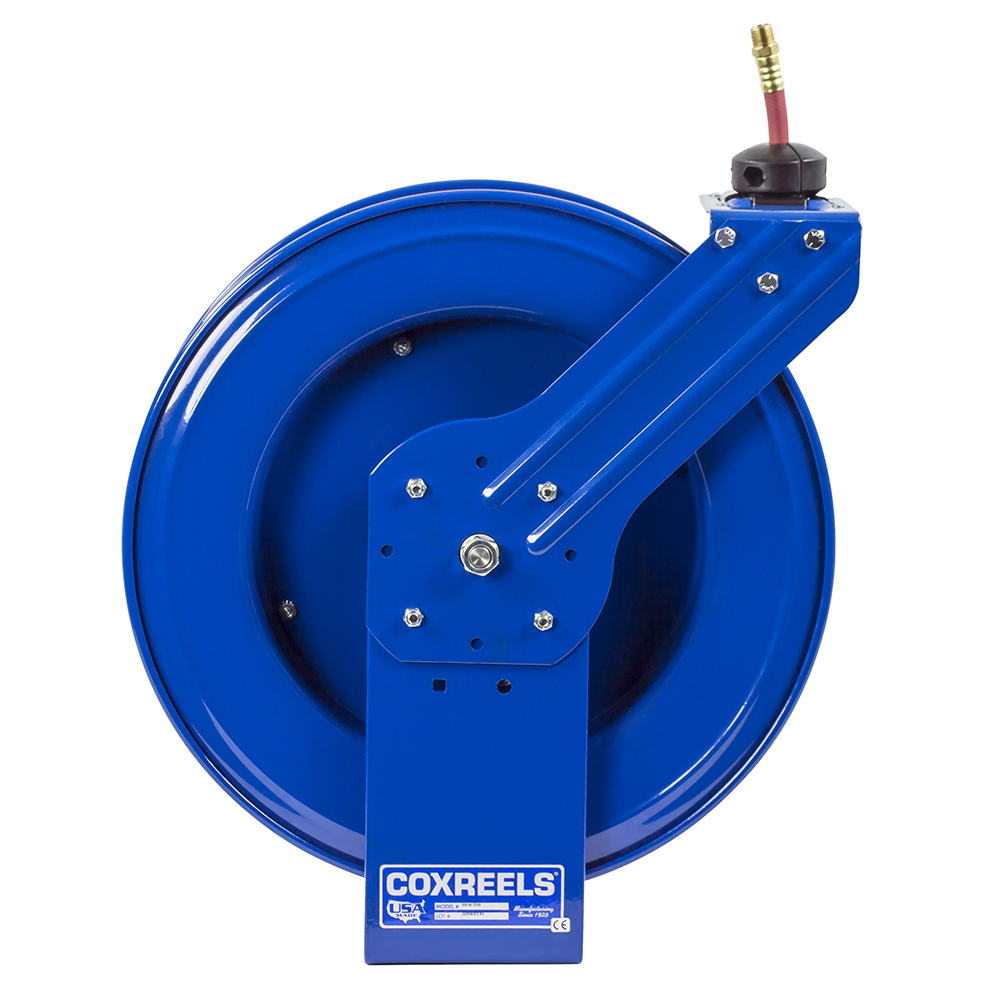

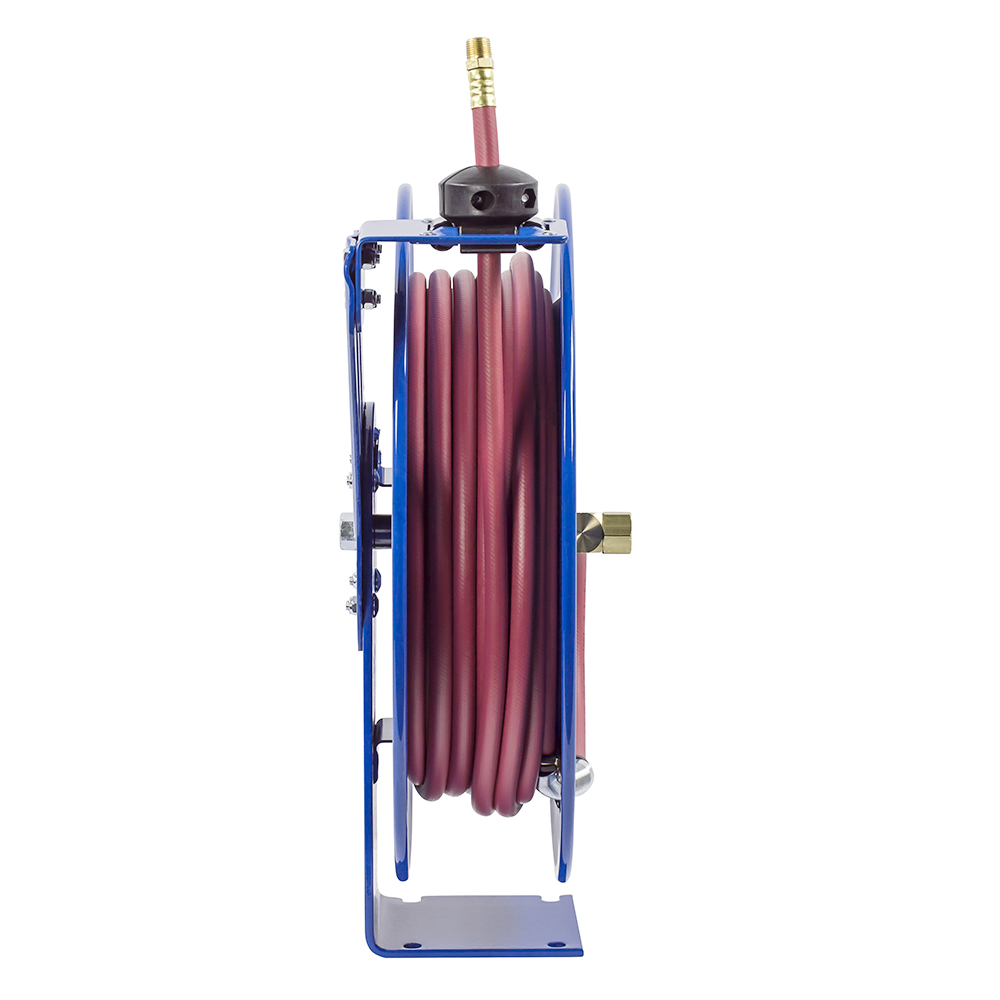

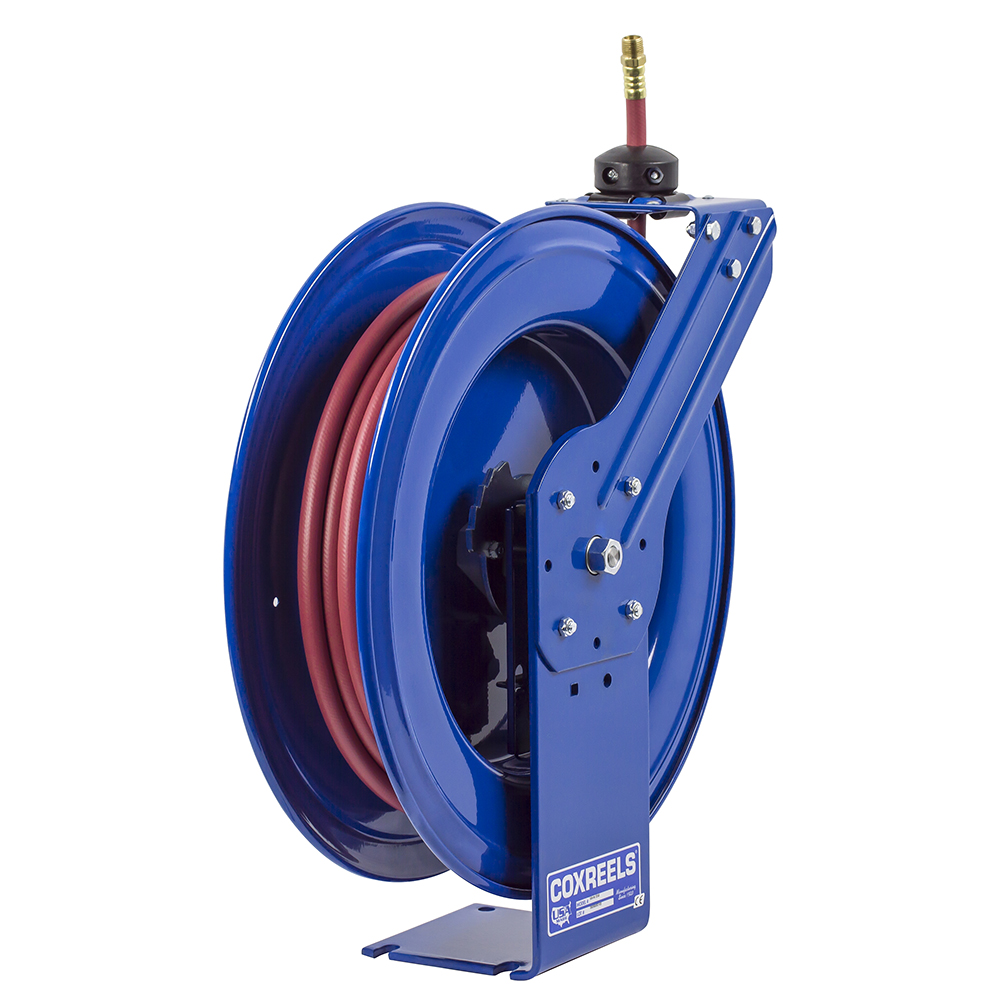

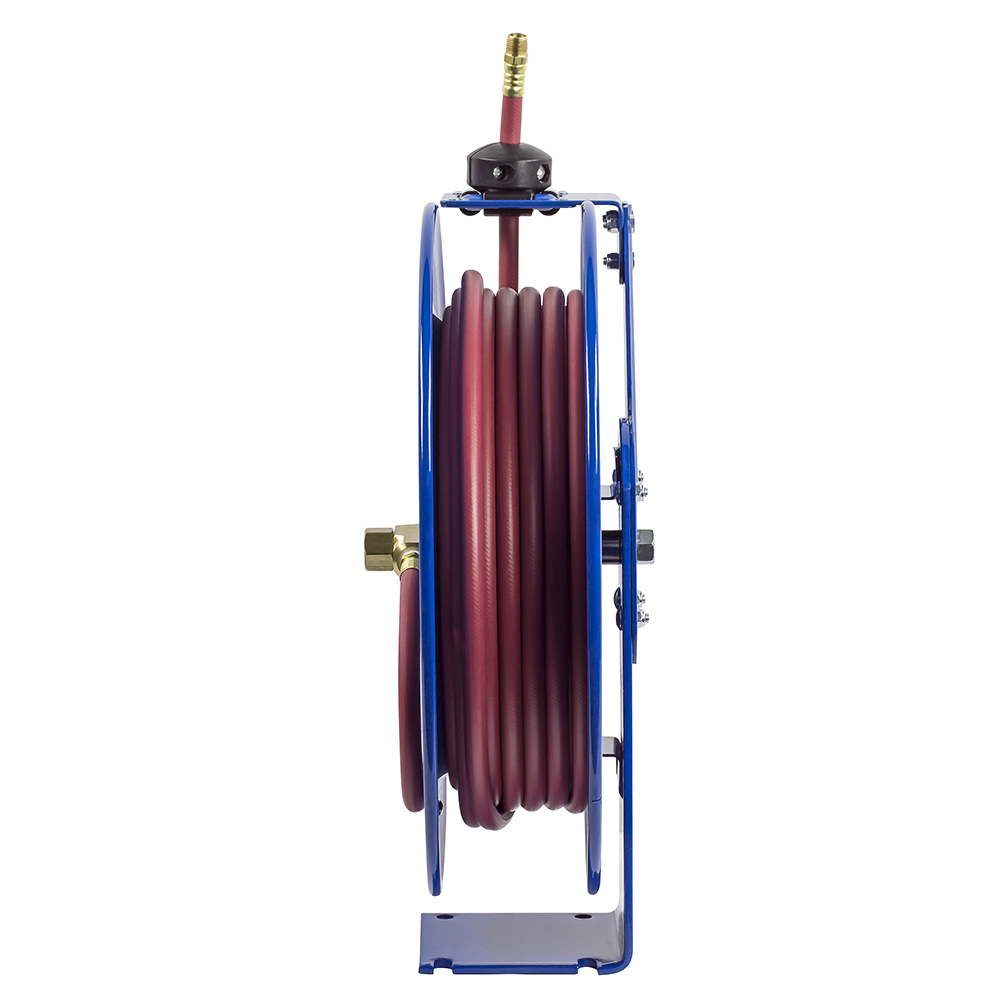

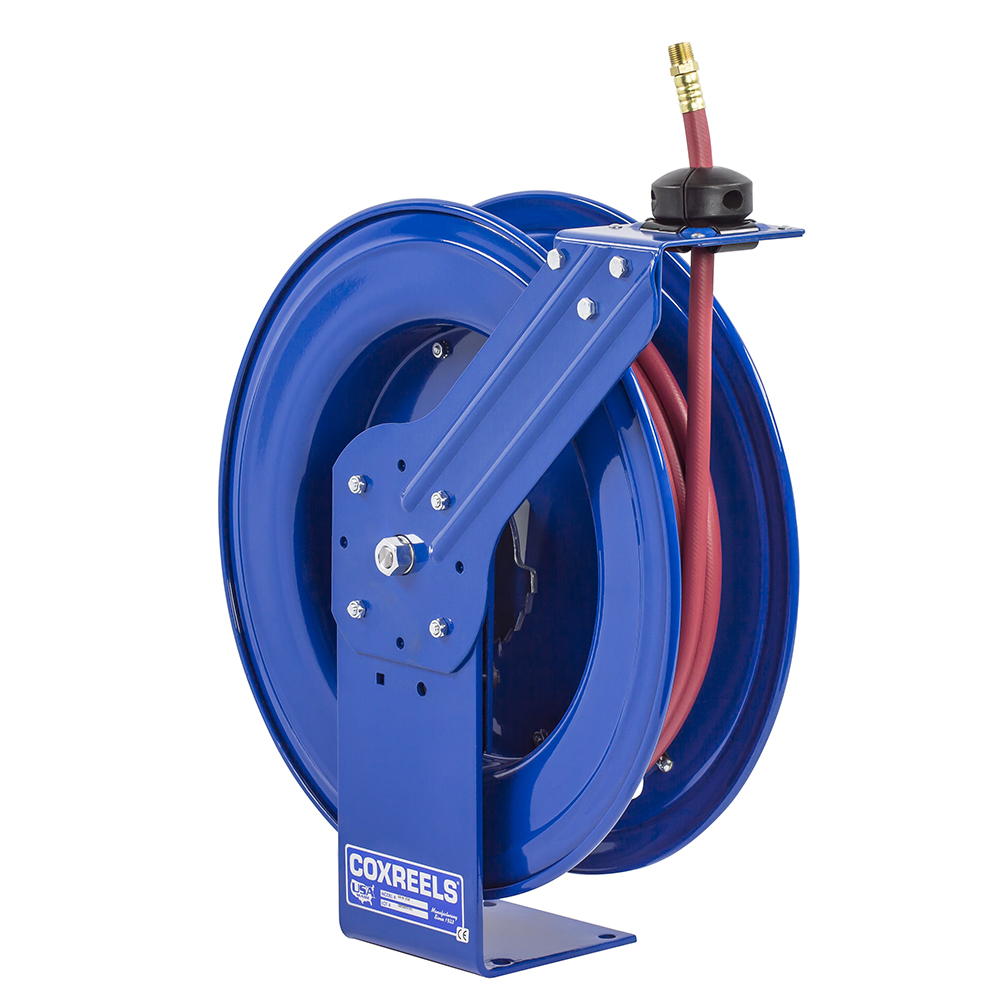

Les séries SH, MP et HP partagent le châssis renforcé de Coxreels et son support à double axe Super Hub, qui stabilise la bobine en rotation, réduit les vibrations et raidit l’ensemble. C’est ce châssis, plus large que celui de la série P, qui permet d’embarquer des tuyaux plus longs et de plus gros diamètre.
La gamme couvre des diamètres intérieurs de 6 à 19 mm sur des longueurs de 8 à 30 m, en trois classes de pression : SH à 21 bar pour l’air et l’eau, MP de 103 à 207 bar, HP à 276 et 345 bar.
Huit tailles de châssis couvrent la gamme, de 194 à 251 mm de largeur et de 540 à 648 mm de hauteur, pour des longueurs hors tout de 495 à 610 mm. La platine de fixation est identique sur toutes : entraxes de 152 mm.

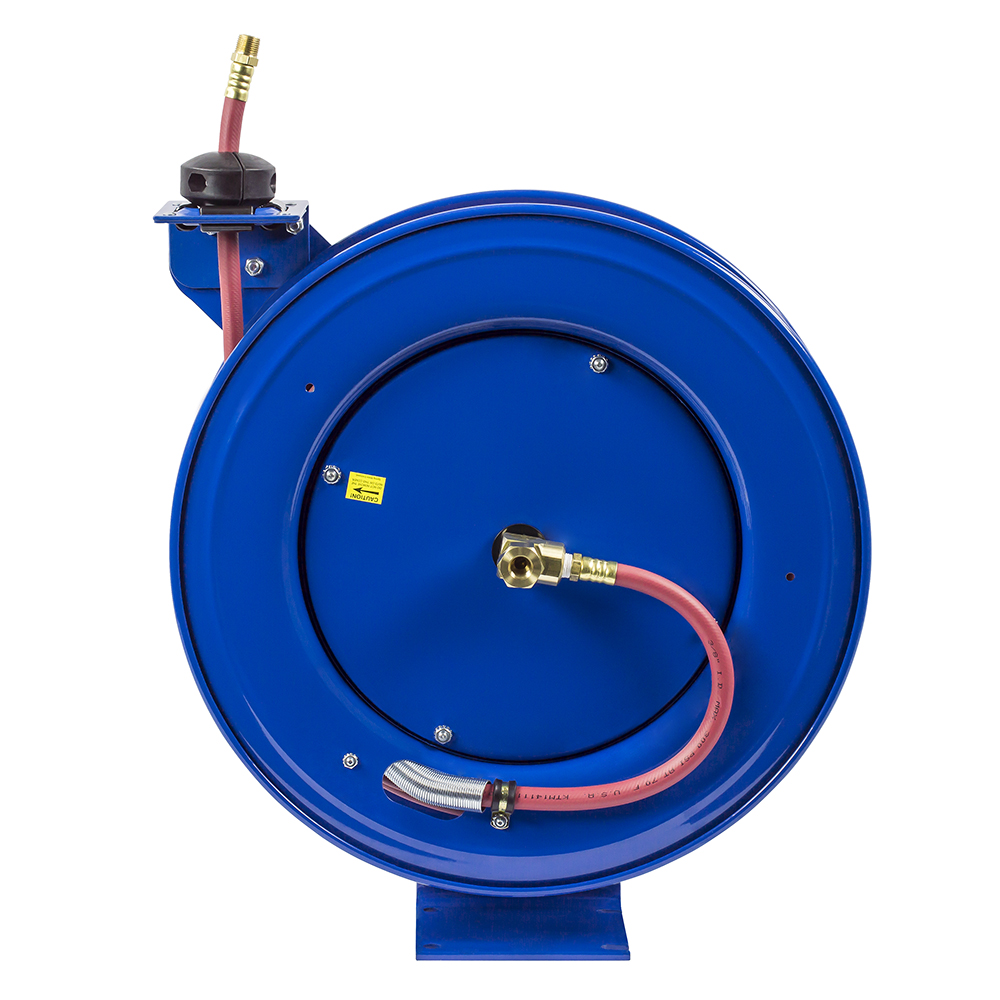

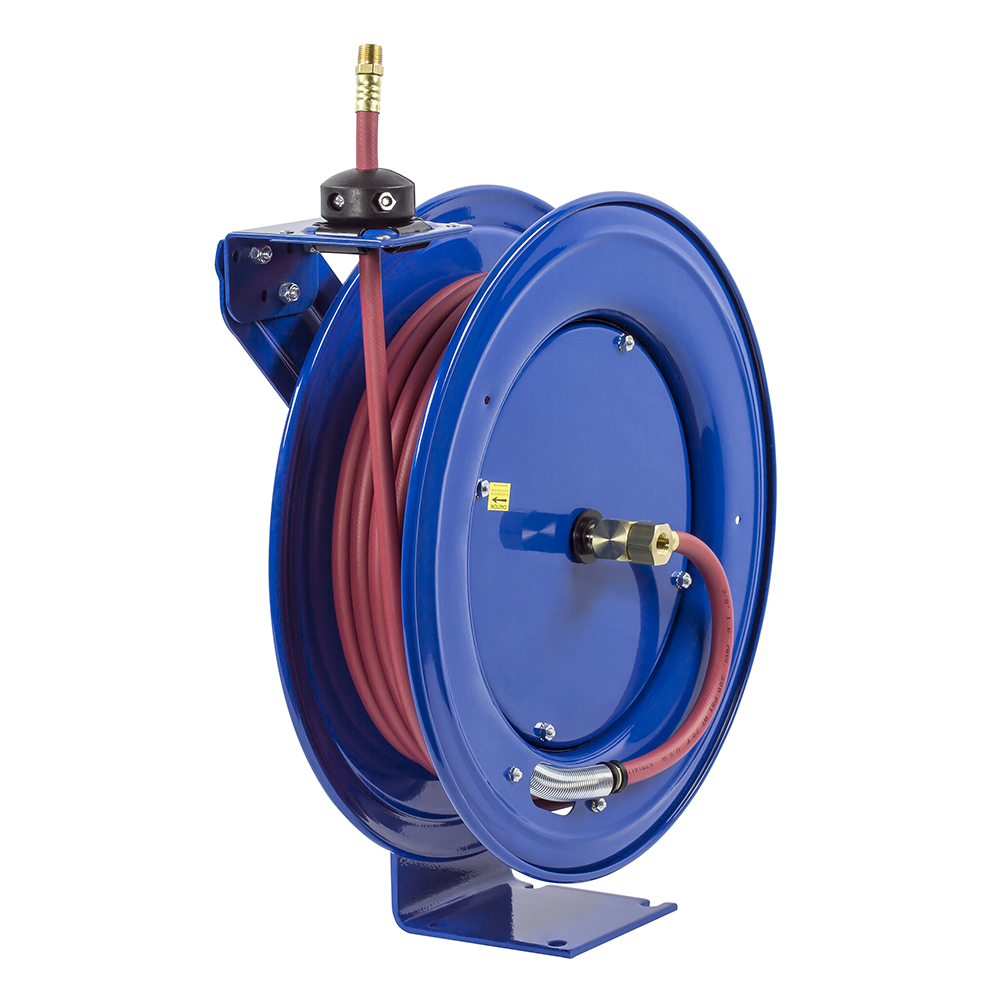

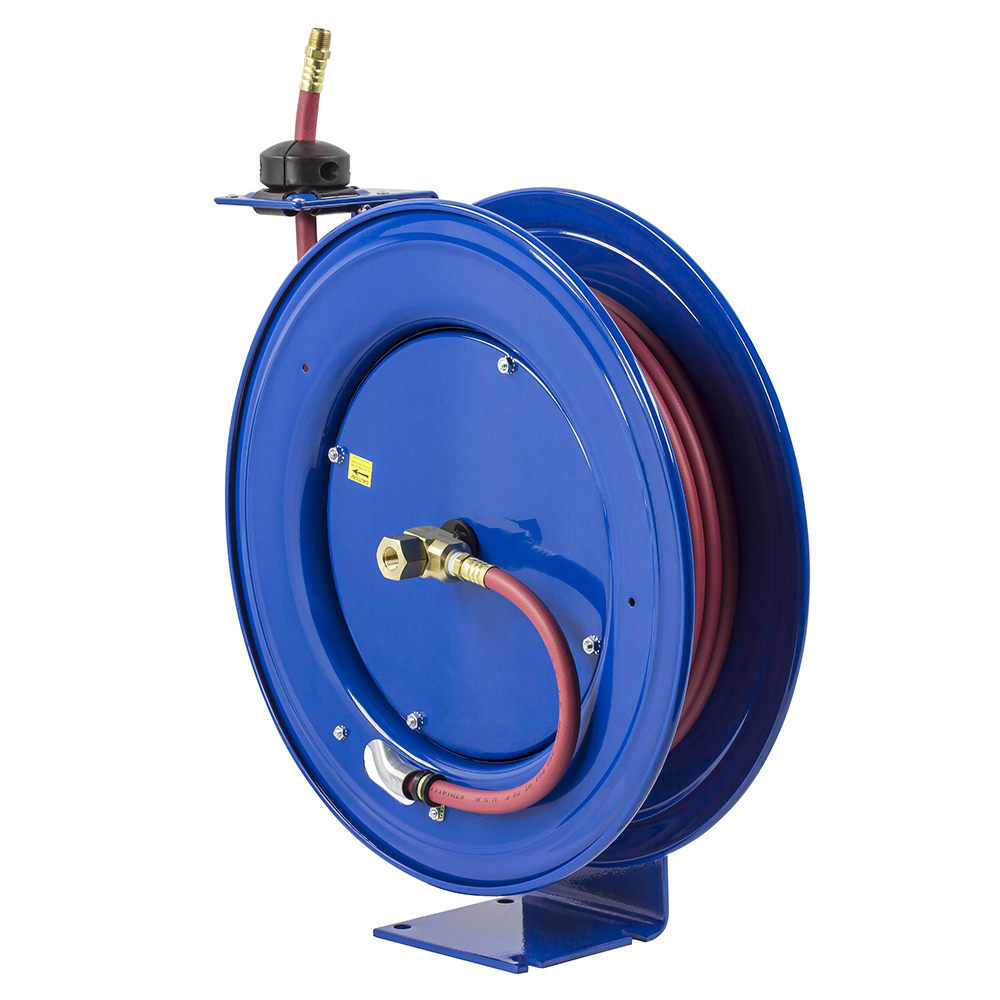

Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Les deux gammes se ressemblent sur le principe et se séparent sur la capacité. Le tableau ci-dessous donne les limites que la série P ne franchit pas.
| Critère | Série P | Séries SH, MP et HP |
|---|---|---|
| Support d’axe | Axe simple | Double axe Super Hub |
| Diamètre intérieur maximal | 13 mm | 19 mm |
| Longueur maximale | 15 m | 30 m |
| Hauteur hors tout | 378 à 473 mm | 540 à 648 mm |
| Masse | 11 à 22 kg | 20 à 37 kg |
Le seuil de décision est donc net. En dessous de 15 m et de 13 mm, la série P suffit et occupe moins de place. Au-delà, seule la série SH répond — et le double axe n’est pas un supplément de confort : plus le tuyau est long et lourd, plus le porte-à-faux sur un axe unique se traduit par des vibrations et une usure du palier.
En moyenne pression, la même série descend à 103 bar sur le 19 mm alors qu’elle tient 207 bar sur le 10 mm. Ce n’est pas une limite de l’enrouleur mais du tuyau : à construction égale, la pression admissible décroît quand la section augmente.
Conséquence pratique : un poste de graissage qui exige à la fois du débit et de la pression ne se résout pas en augmentant le diamètre. Il faut vérifier la pression de la ligne avant de choisir la section, et non l’inverse.
Tuyau destiné à l’air et à l’eau, 65 °C au maximum. Les modèles nus, suffixés L, acceptent en plus l’huile.
| Référence équipée | Ø int. | Ø ext. | Longueur | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|
| SH-N-160 | 6 mm | 13 mm | 18 m | — | SHL-N-160 |
| SH-N-350 | 10 mm | 16 mm | 15 m | EZ-SH-350 | SHL-N-350 |
| SH-N-360 | 10 mm | 16 mm | 18 m | — | SHL-N-360 |
| SH-N-375 | 10 mm | 16 mm | 23 m | EZ-SH-375 | SHL-N-375 |
| SH-N-3100 | 10 mm | 16 mm | 30 m | EZ-SH-3100 | SHL-N-3100 |
| SH-N-435 | 13 mm | 19 mm | 11 m | — | SHL-N-435 |
| SH-N-440 | 13 mm | 19 mm | 12 m | — | SHL-N-440 |
| SH-N-450 | 13 mm | 19 mm | 15 m | EZ-SH-450 | SHL-N-450 |
| SH-N-475 | 13 mm | 19 mm | 23 m | EZ-SH-475 | SHL-N-475 |
| SH-N-4100 | 13 mm | 19 mm | 30 m | EZ-SH-4100 | SHL-N-4100 |
| SH-N-525 | 19 mm | 27 mm | 8 m | EZ-SH-525 | SHL-N-525 |
| SH-N-535 | 19 mm | 27 mm | 11 m | — | SHL-N-535 |
| SH-N-550 | 19 mm | 27 mm | 15 m | EZ-SH-550 | SHL-N-550 |
Tuyau à une nappe de tresse métallique dépassant la norme SAE R1, pour l’air, l’eau ou l’huile, jusqu’à 120 °C.
| Référence équipée | Ø int. | Ø ext. | Longueur | Pression | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|---|
| MP-N-340 | 10 mm | 17 mm | 12 m | 207 bar | — | MPL-N-340 |
| MP-N-350 | 10 mm | 17 mm | 15 m | 207 bar | EZ-MP-350 | MPL-N-350 |
| MP-N-435 | 13 mm | 21 mm | 11 m | 172 bar | — | MPL-N-435 |
| MP-N-440 | 13 mm | 21 mm | 12 m | 172 bar | — | MPL-N-440 |
| MP-N-450 | 13 mm | 21 mm | 15 m | 172 bar | EZ-MP-450 | MPL-N-450 |
| MP-N-525 | 19 mm | 27 mm | 8 m | 103 bar | — | MPL-N-525 |
| MP-N-535 | 19 mm | 27 mm | 11 m | 103 bar | — | MPL-N-535 |
Tuyau SAE 100R16 à une ou deux nappes, pour la graisse et l’huile hydraulique, jusqu’à 120 °C. Raccord tournant en acier zingué.
| Référence équipée | Ø int. | Ø ext. | Longueur | Pression | Version EZ-Coil | Référence nue |
|---|---|---|---|---|---|---|
| HP-N-140 | 6 mm | 14 mm | 12 m | 345 bar | — | HPL-N-140 |
| HP-N-150 | 6 mm | 14 mm | 15 m | 345 bar | EZ-HP-150 | HPL-N-150 |
| HP-N-160 | 6 mm | 14 mm | 18 m | 345 bar | — | HPL-N-160 |
| HP-N-335 | 10 mm | 17 mm | 11 m | 276 bar | — | HPL-N-335 |
| HP-N-340 | 10 mm | 17 mm | 12 m | 276 bar | — | HPL-N-340 |
| HP-N-350 | 10 mm | 17 mm | 15 m | 276 bar | EZ-HP-350 | HPL-N-350 |
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
