La série 100 est l’enrouleur de tuyau à manivelle compact de Coxreels. Sa particularité tient à sa capacité : jusqu’à 168 m de tuyau en 10 mm, ou 244 m en 6 mm, sur une machine de 16 kg. Elle tient jusqu’à 276 bar.

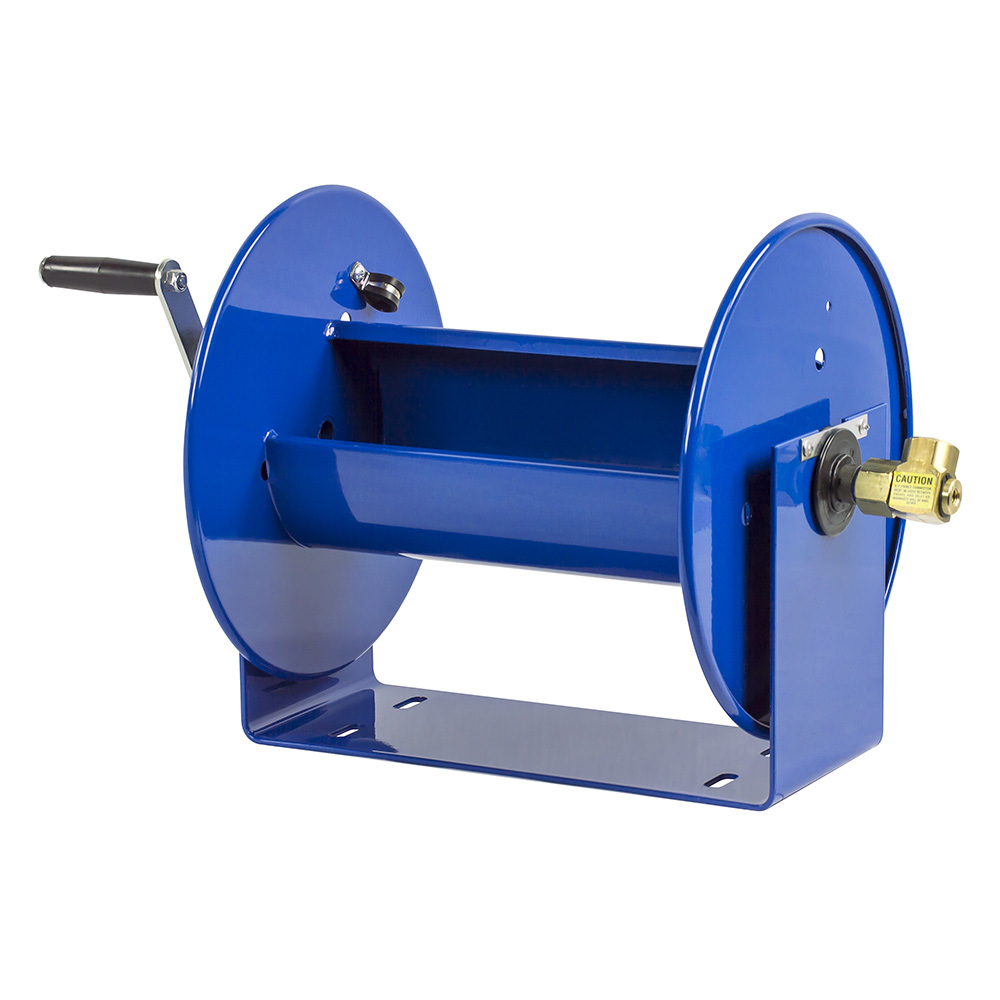

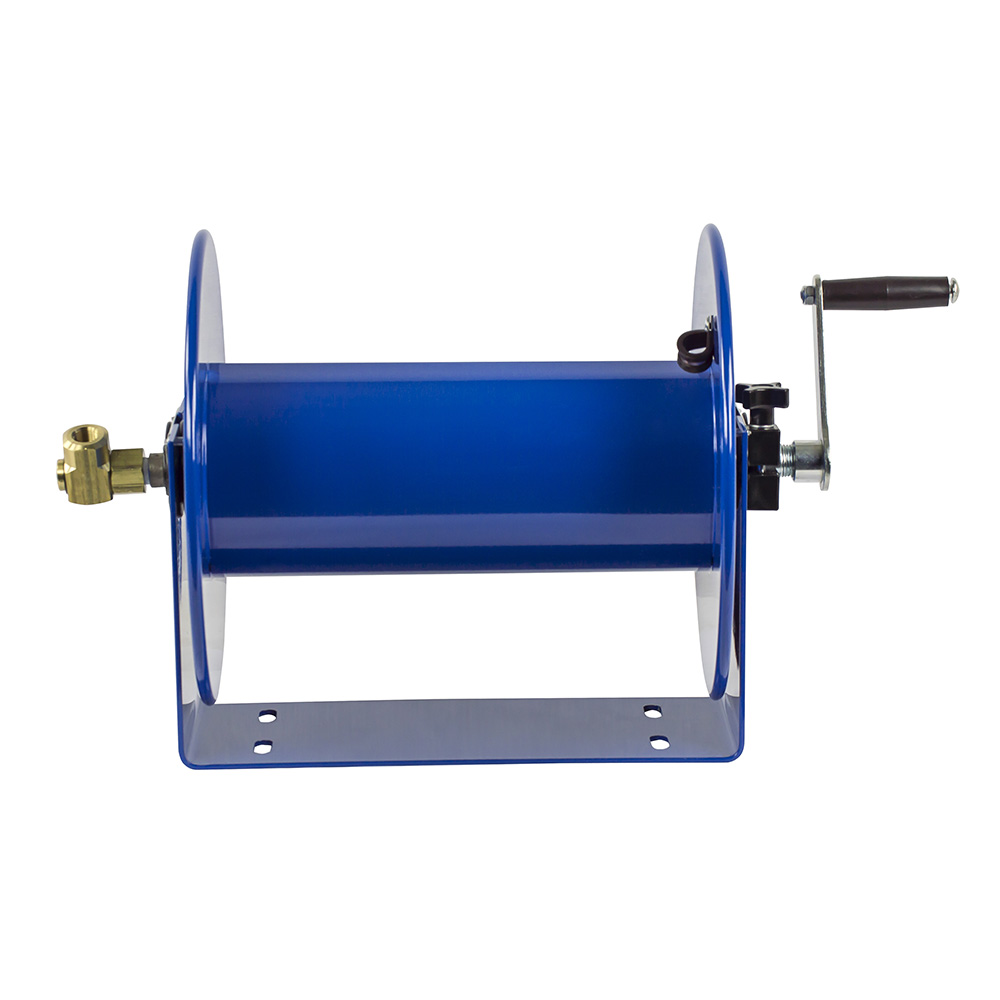

Le bâti est en acier d’une seule pièce, en forme de U. Le tambour est ouvert, sans flasque pleine, ce qui laisse le tuyau se placer de lui-même à l’enroulement.
Points clés
- Diamètres intérieurs de 6, 10, 13, 19 et 25 mm
- Capacités de 15 à 244 m selon le diamètre
- Pression de service jusqu’à 276 bar
- Bâti acier d’une seule pièce en U, tambour ouvert
- Frein de tension réglable, empêchant la roue libre

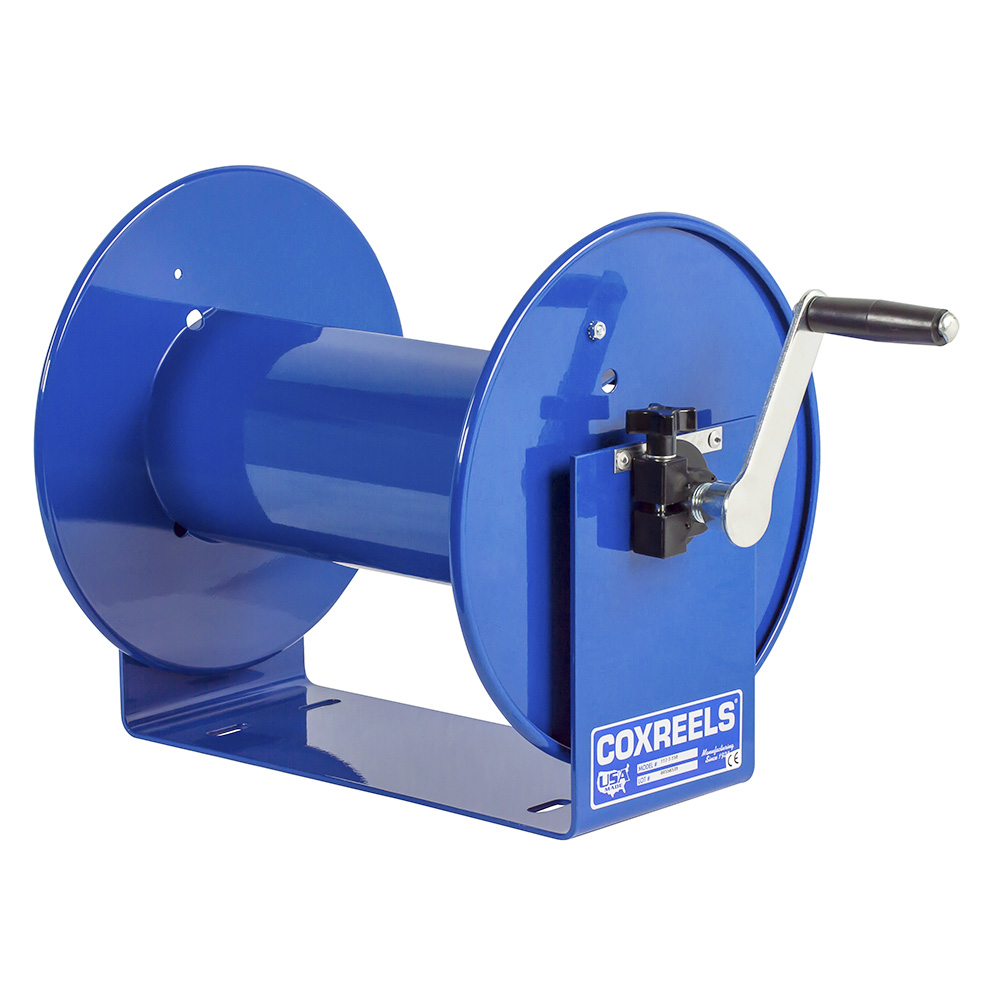

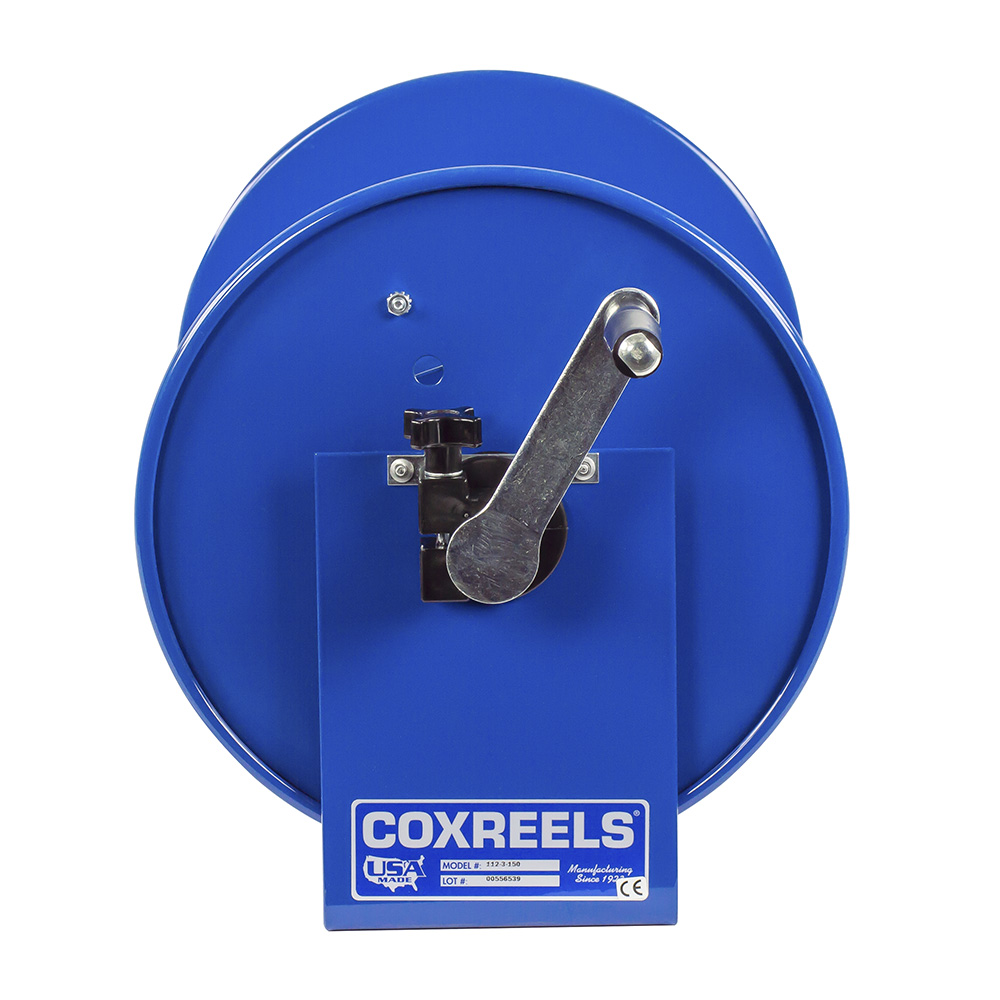

- Manivelle à entraînement direct

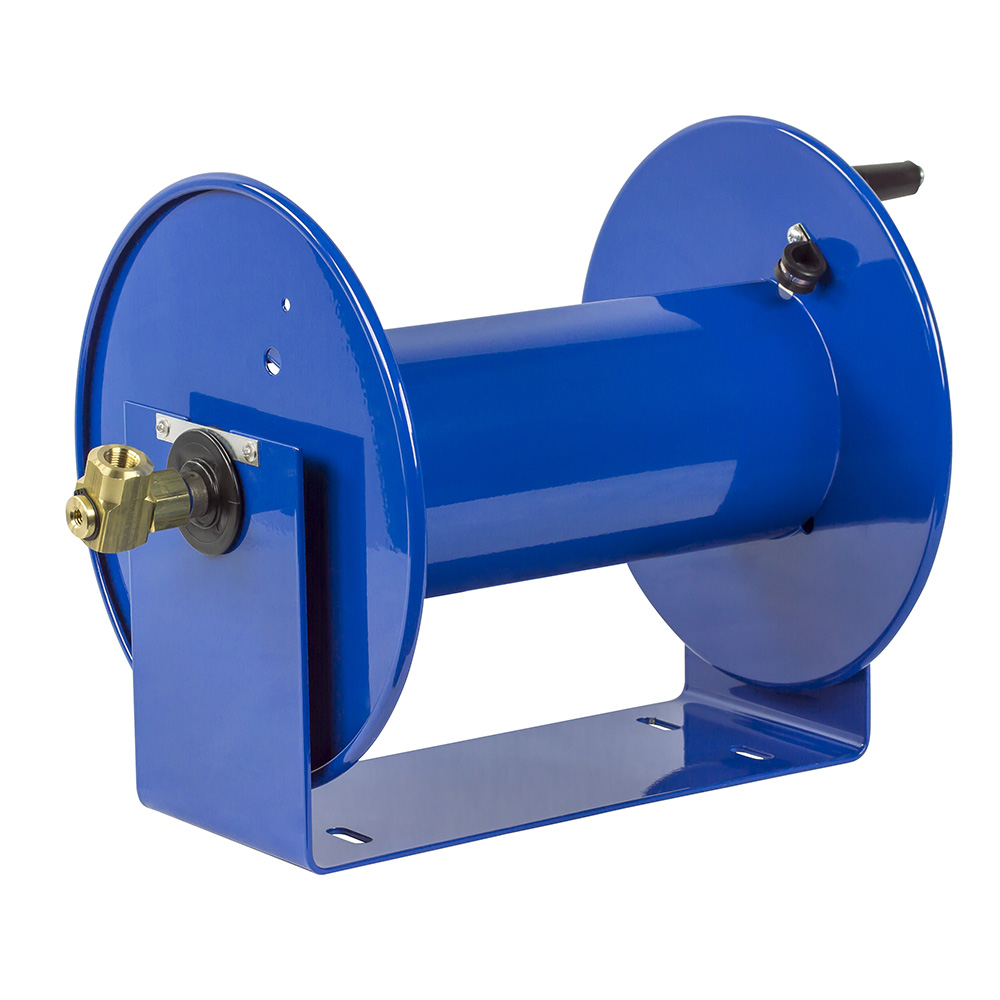

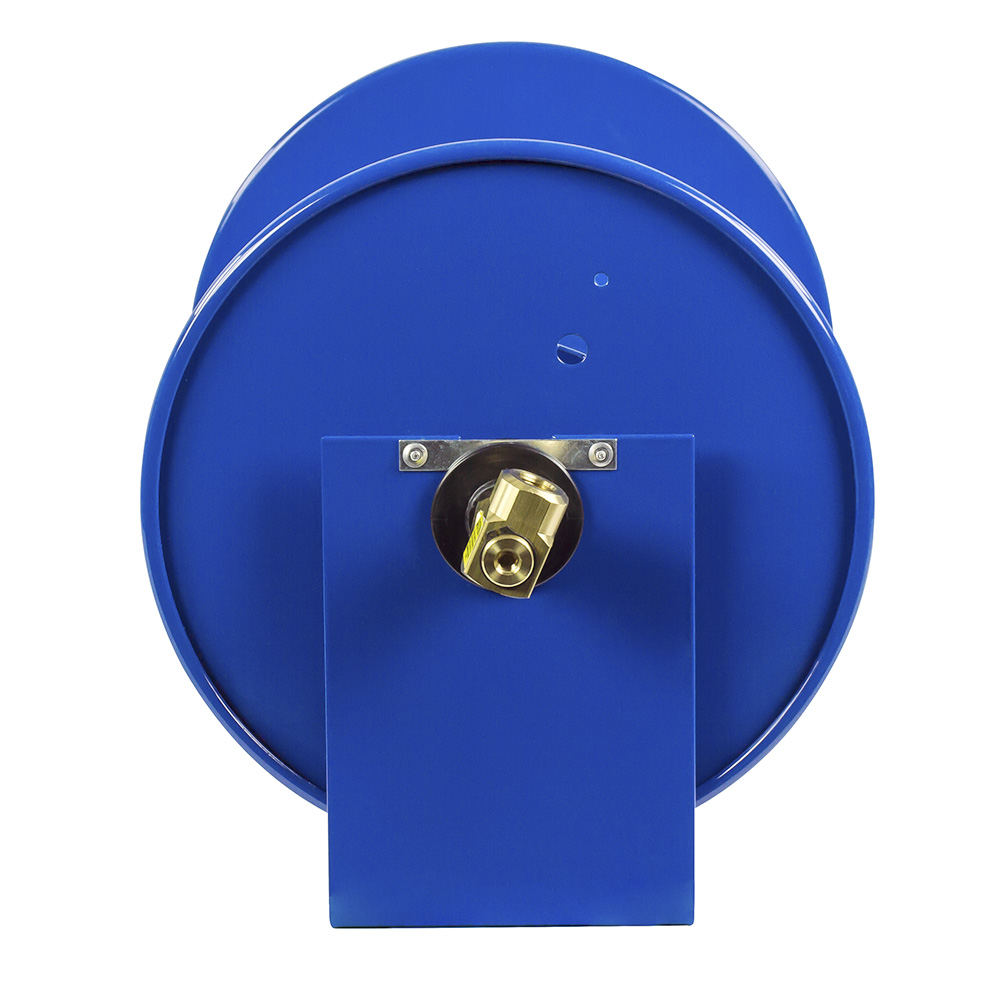

- Raccord tournant laiton massif coudé à 90°, passage intégral, joints nitrile
- Versions en acier inoxydable disponibles
- Livré sans tuyau
Encombrement
Sept tailles de bâti, de 368 à 718 mm de largeur, de 330 à 457 mm de hauteur et de 305 à 432 mm de longueur hors tout. Le tambour mesure de 114 à 457 mm de diamètre selon la capacité.
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Pourquoi la manivelle permet ces longueurs
Un enrouleur à ressort est limité par son ressort : plus le tuyau est long et lourd, plus le rappel doit être puissant, et plus la traction au déroulement devient pénible — jusqu’au point où elle devient dangereuse. C’est ce qui plafonne les séries à ressort autour de trente mètres.
La manivelle supprime cette contrainte. Il n’y a rien à vaincre au déroulement, et le remplissage du tambour n’est plus limité que par son volume. C’est ce qui permet à un enrouleur de 16 kg d’embarquer 168 m de tuyau — ce qu’aucun enrouleur automatique ne peut faire, quelle que soit sa taille.
La contrepartie est évidente et doit être posée : le retour est manuel. Sur un poste où le tuyau est tiré et relâché plusieurs fois par heure, la manivelle est une corvée. Elle convient aux usages où l’on déroule une fois pour la journée — irrigation, traitement, lavage sur grande surface.
Capacité standard ou optionnelle : gagner de la longueur en descendant d’une taille
Chaque référence est donnée avec deux capacités. La capacité optionnelle correspond au diamètre immédiatement inférieur, et demande un réducteur sur le raccord tournant d’entrée et la sortie.
Le gain est substantiel : la 117-3-550 embarque 168 m en 10 mm, et 244 m en 6 mm — soit 45 % de longueur en plus. Sur un poste où le débit n’est pas le facteur limitant, descendre d’une taille de tuyau permet de couvrir une surface bien plus large sans changer d’enrouleur.
Références
Toutes livrées nues, sous 276 bar.
| Référence |
Capacité standard |
Capacité optionnelle |
Masse |
| 112-3-50 |
10 mm, 15 m |
6 mm, 26 m |
7 kg |
| 112-3-100 |
10 mm, 30 m |
6 mm, 46 m |
9 kg |
| 112-3-150 |
10 mm, 46 m |
6 mm, 69 m |
10 kg |
| 117-3-250 |
10 mm, 76 m |
6 mm, 107 m |
14 kg |
| 117-3-400 |
10 mm, 122 m |
6 mm, 168 m |
15 kg |
| 117-3-550 |
10 mm, 168 m |
6 mm, 244 m |
16 kg |
| 112-4-75 |
13 mm, 23 m |
10 mm, 30 m |
10 kg |
| 117-4-225 |
13 mm, 69 m |
10 mm, 96 m |
14 kg |
| 117-4-350 |
13 mm, 107 m |
10 mm, 137 m |
17 kg |
| 117-5-100 |
19 mm, 30 m |
13 mm, 46 m |
16 kg |
Applications
Le catalogue destine cette série à l’alimentation en eau, au lavage, au nettoyage haute pression, à la pulvérisation agricole, au transfert de produits chimiques, à l’entretien des sols et espaces verts, aux exploitations agricoles et aux chantiers.
