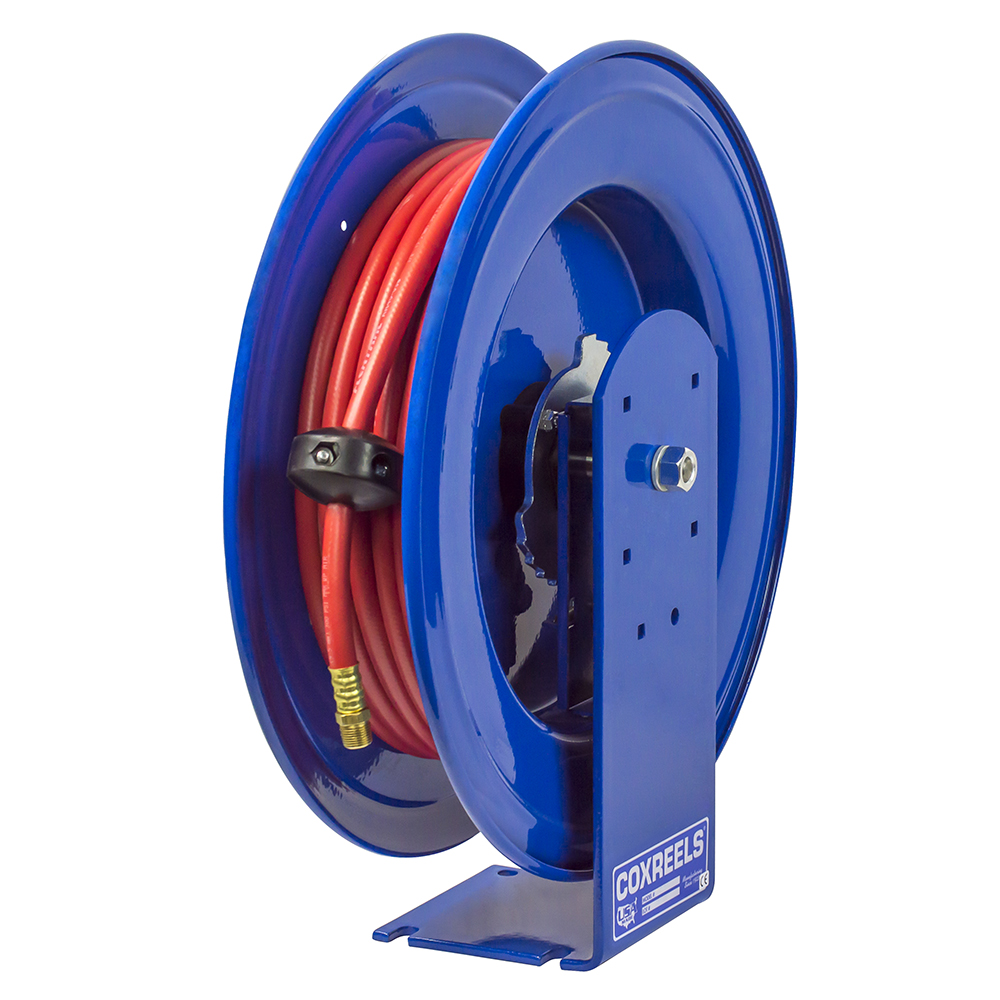

La série E n’est pas seulement une gamme d’enrouleurs : c’est un système de coffrets métalliques modulaires. Les armoires s’emboîtent et s’ajoutent sans limite, chacune recevant un enrouleur, pour réunir plusieurs fluides en un point de service unique et aligné.

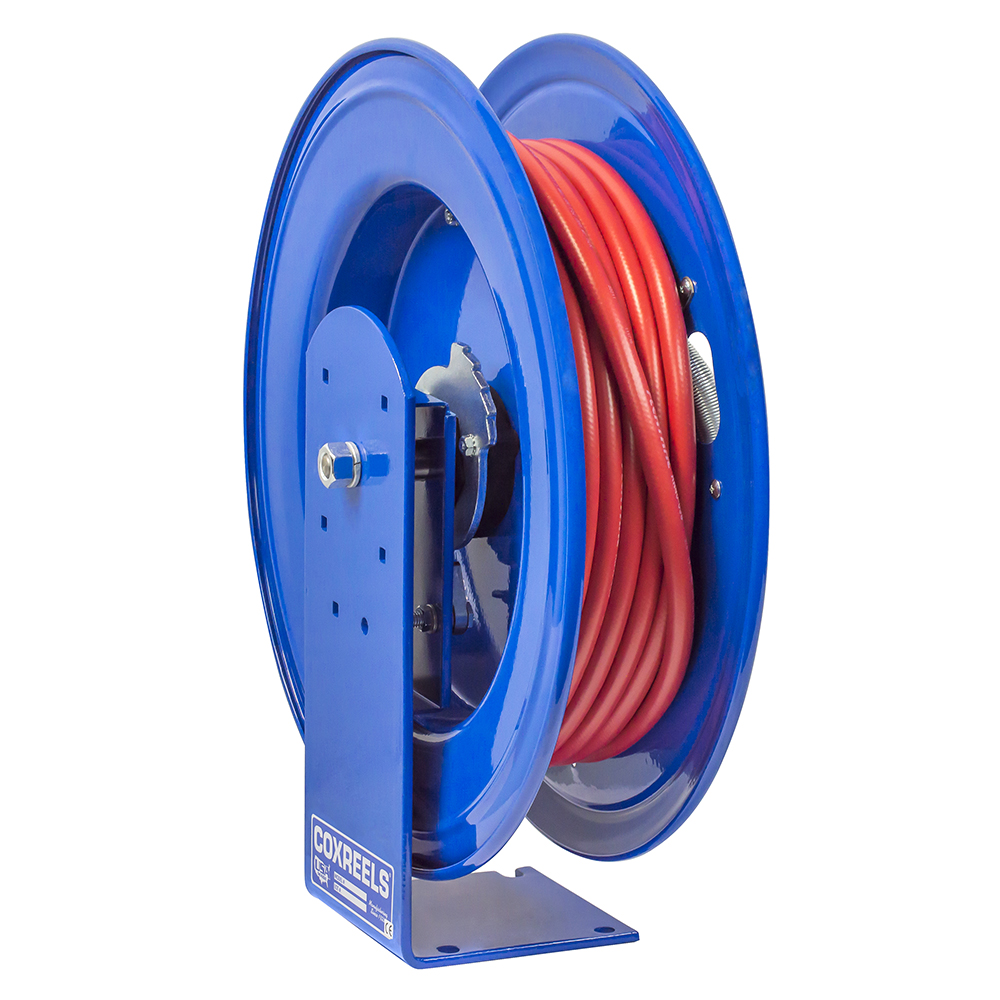

Les enrouleurs couvrent des diamètres intérieurs de 6, 10 et 13 mm sur 9 ou 15 m, dans les trois classes de pression de 21 à 345 bar. Le réenroulement freiné EZ-Coil est disponible sur toutes les références.
Points clés
- Coffrets métalliques emboîtables, extensibles sans limite de nombre
- Coffret en acier de 1,62 mm, guide-tuyau à quatre galets anti-accrochage
- Panneau d’accès entièrement métallique
- Étrier de fixation en acier plié de 5 mm, pour aile de poutrelle de 76 à 216 mm
- EZ-Coil disponible sur l’ensemble des références

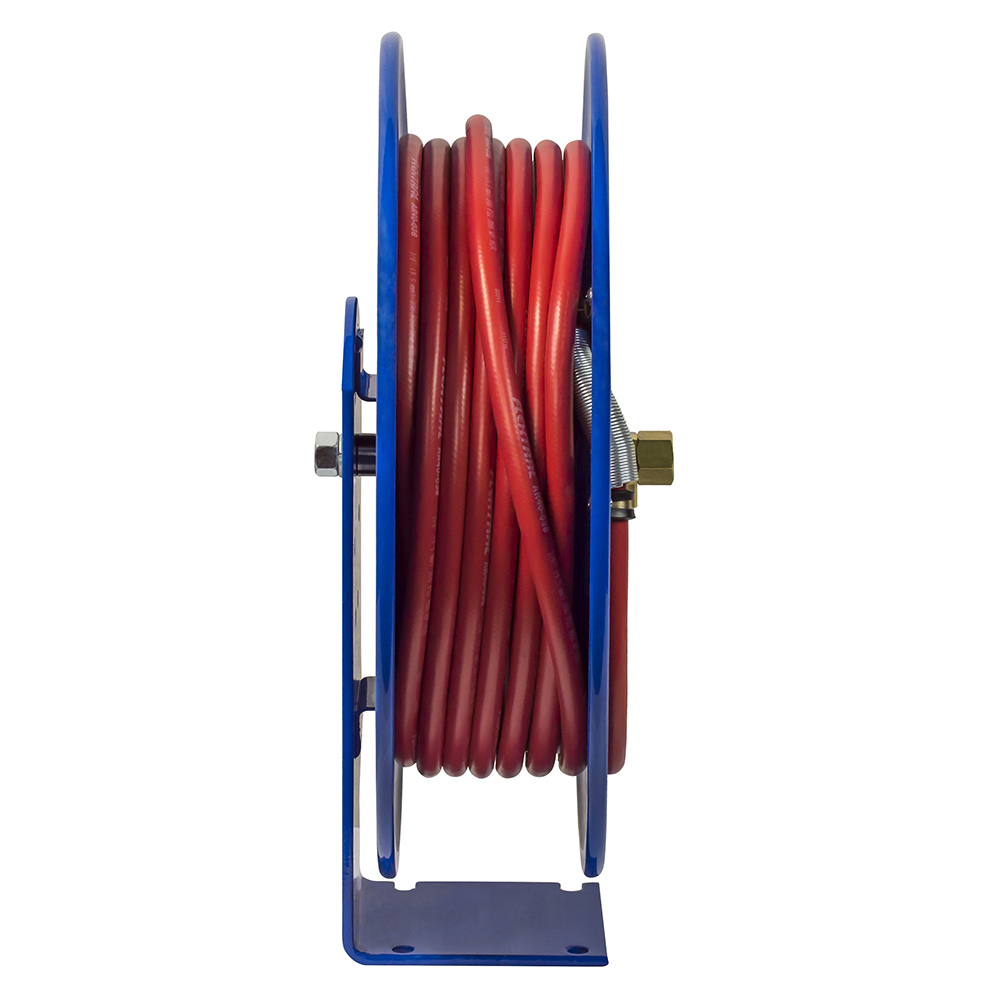

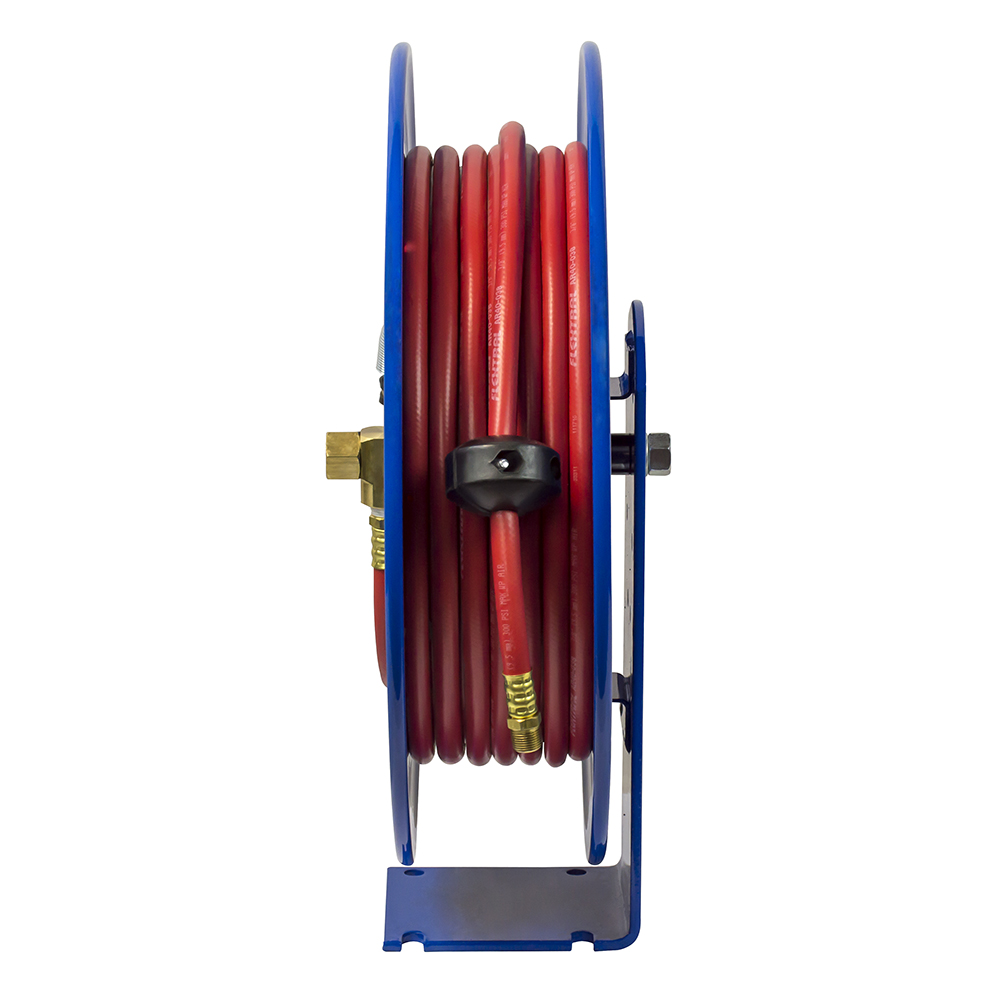

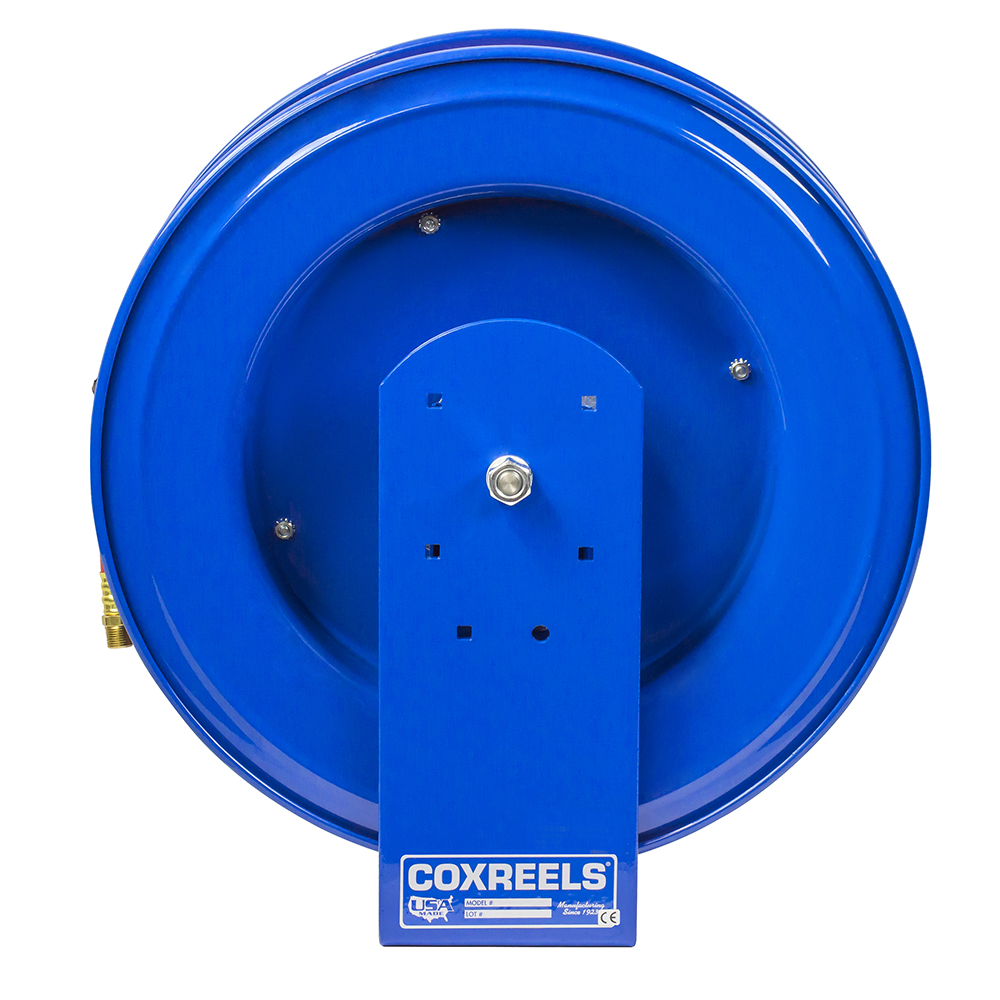

- Base et support d’une seule pièce en acier de 6 mm, axe plein de 25 mm
- Raccord tournant laiton, acier zingué sur les modèles haute pression

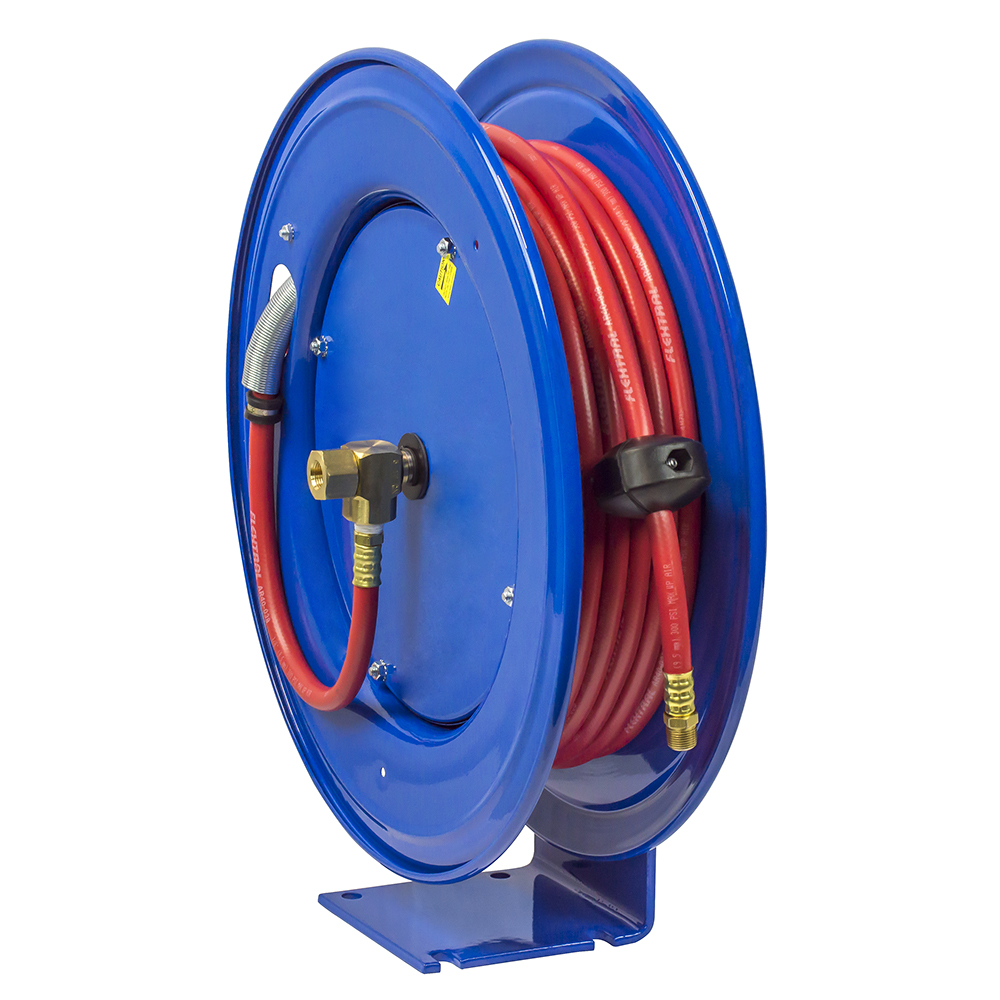

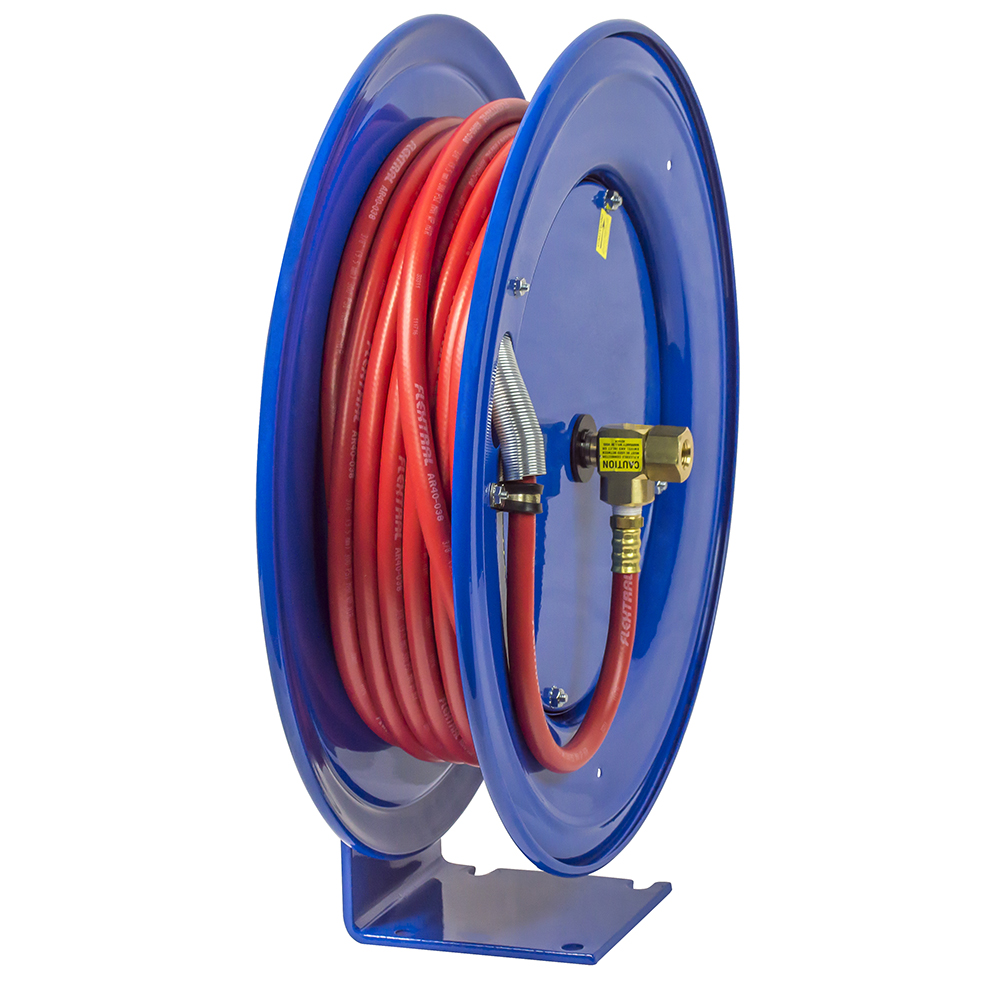

Raccordement

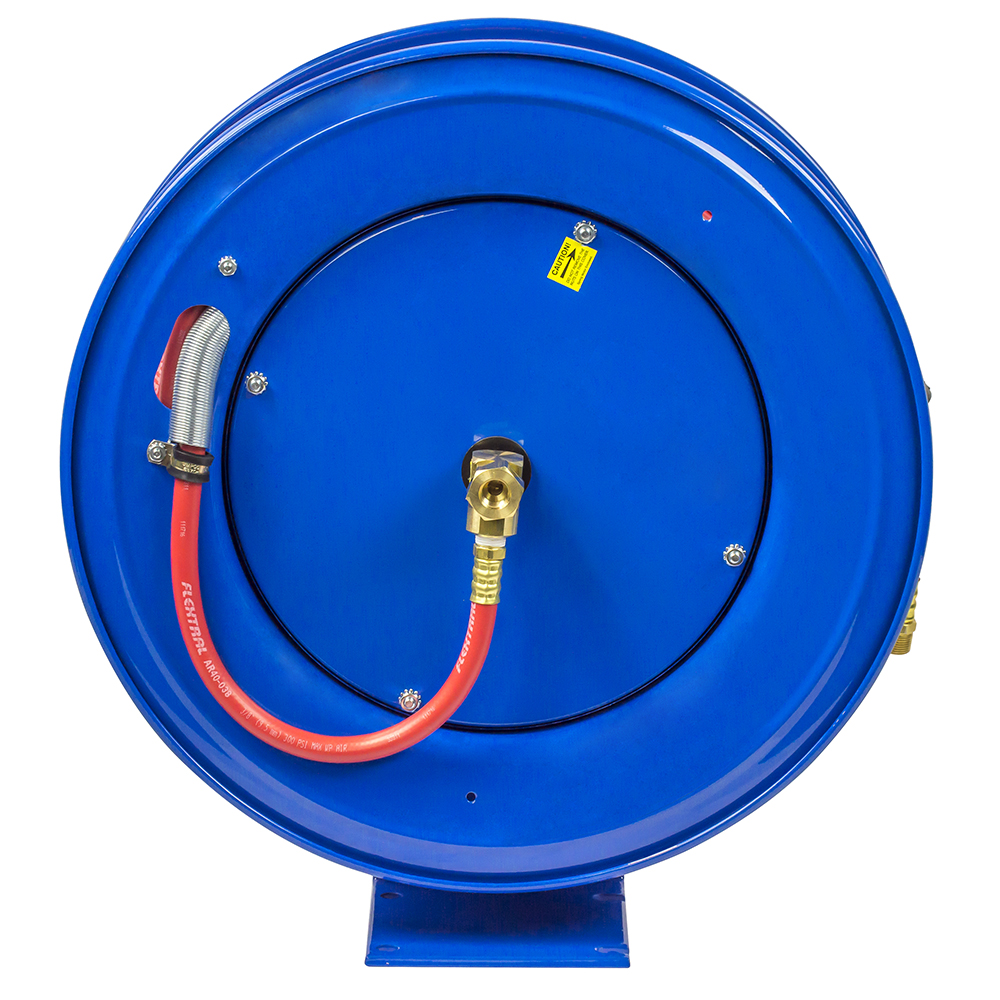

Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Un banc plutôt qu’un enrouleur
Un poste d’entretien complet demande souvent quatre fluides — air, eau, huile et graisse. Installés séparément, quatre enrouleurs produisent quatre implantations, quatre hauteurs différentes et un encombrement qui décourage l’usage.
Le principe de la série E est de les aligner dans des coffrets identiques qui se verrouillent entre eux. L’ensemble se lit comme un équipement unique, les tuyaux sortent tous au même niveau, et le banc s’étend plus tard en ajoutant un module — sans reprendre l’implantation existante.
Les panneaux d’extrémité, vendus par paire, ferment proprement les deux bouts du banc. Ce sont eux qui font la différence entre un alignement de coffrets et un équipement fini.
Fixation sur poutrelle : une contrainte à vérifier
L’étrier fourni avec le coffret se fixe sur l’aile d’une poutrelle en I ou en H, pour une largeur d’aile comprise entre 76 et 216 mm. C’est une solution élégante dans un atelier à charpente métallique apparente : le banc se suspend à la structure existante, sans percement ni scellement.
C’est aussi une contrainte à vérifier avant commande. Un bâtiment à charpente béton, à poutres bois ou dont les ailes sortent de cette plage demande une autre solution de fixation, et le coffret standard ne la fournit pas.
Références basse pression, 21 bar
Modèles équipés destinés à l’air et à l’eau, 65 °C au maximum ; les modèles nus acceptent en plus l’huile.
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Version EZ-Coil |
Référence nue |
| E-LP-330 |
10 mm |
16 mm |
9 m |
EZ-E-LP-330 |
E-LPL-330 |
| E-LP-350 |
10 mm |
16 mm |
15 m |
EZ-E-LP-350 |
E-LPL-350 |
| E-LP-430 |
13 mm |
19 mm |
9 m |
EZ-E-LP-430 |
E-LPL-430 |
| E-LP-450 |
13 mm |
19 mm |
15 m |
EZ-E-LP-450 |
E-LPL-450 |
Références moyenne pression, 172 et 207 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Version EZ-Coil |
Référence nue |
| E-MP-330 |
10 mm |
16 mm |
9 m |
207 bar |
EZ-E-MP-330 |
E-MPL-330 |
| E-MP-350 |
10 mm |
16 mm |
15 m |
207 bar |
EZ-E-MP-350 |
E-MPL-350 |
| E-MP-430 |
13 mm |
19 mm |
9 m |
172 bar |
EZ-E-MP-430 |
E-MPL-430 |
| E-MP-450 |
13 mm |
19 mm |
15 m |
172 bar |
EZ-E-MP-450 |
E-MPL-450 |
Références haute pression, 276 et 345 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Version EZ-Coil |
Référence nue |
| E-HP-130 |
6 mm |
14 mm |
9 m |
345 bar |
EZ-E-HP-130 |
E-HPL-130 |
| E-HP-150 |
6 mm |
14 mm |
15 m |
345 bar |
EZ-E-HP-150 |
E-HPL-150 |
| E-HP-330 |
10 mm |
17 mm |
9 m |
276 bar |
EZ-E-HP-330 |
E-HPL-330 |
| E-HP-350 |
10 mm |
17 mm |
15 m |
276 bar |
EZ-E-HP-350 |
E-HPL-350 |
Coffrets et panneaux
| Référence |
Désignation |
Contenu |
Masse |
| 1796-2 |
Coffret métallique |
Coffret, panneau d’accès et étrier de fixation |
20 kg |
| 1798-1 |
Panneaux d’extrémité |
Jeu de deux, tout acier, ferme les deux bouts du banc |
4 kg |
Le coffret mesure 622 mm de long, 283 mm de large et 565 mm de haut. Un banc de trois enrouleurs demande trois coffrets et un jeu de panneaux d’extrémité.
