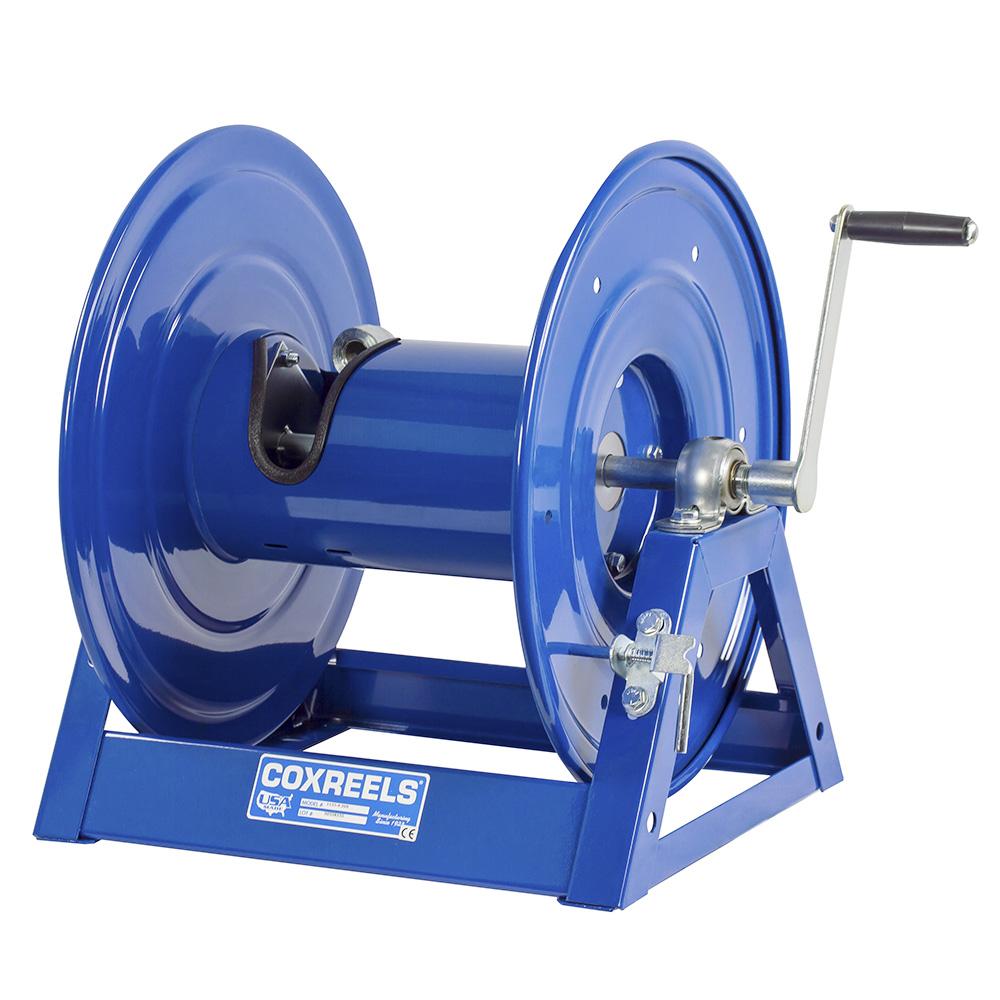

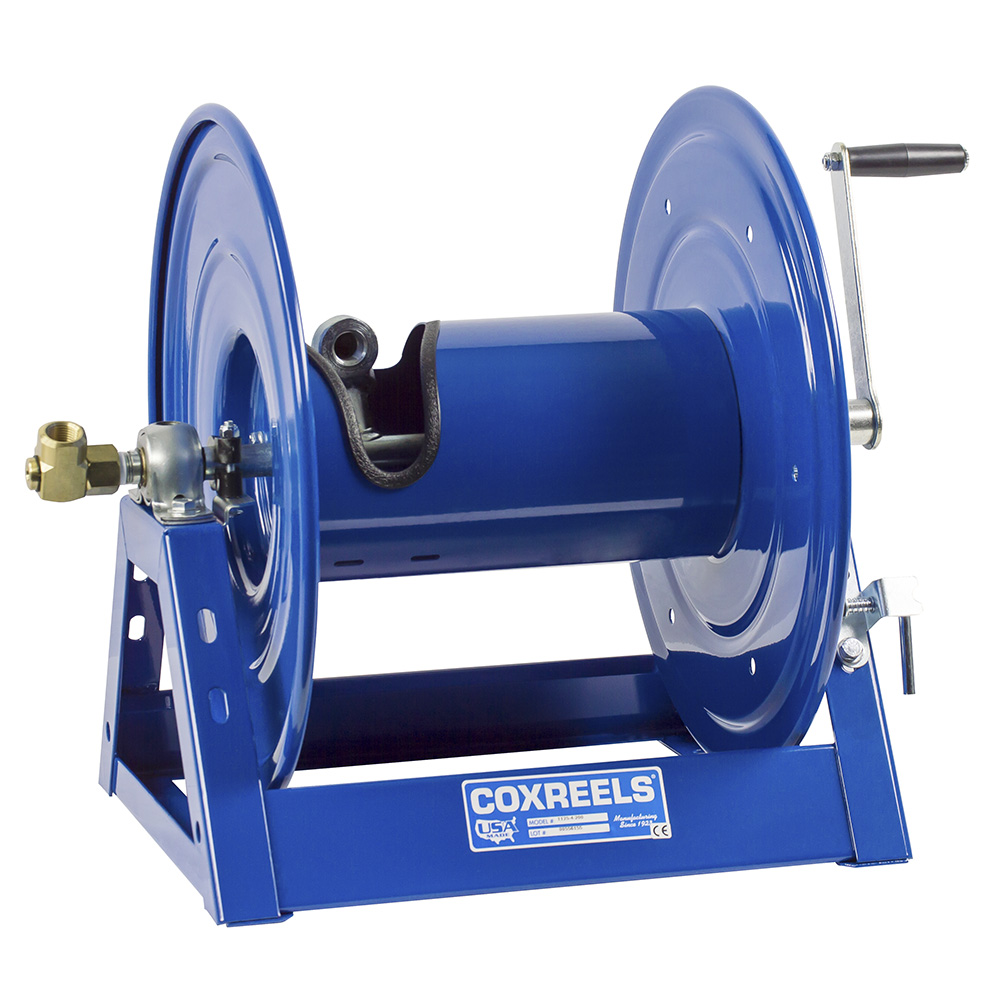

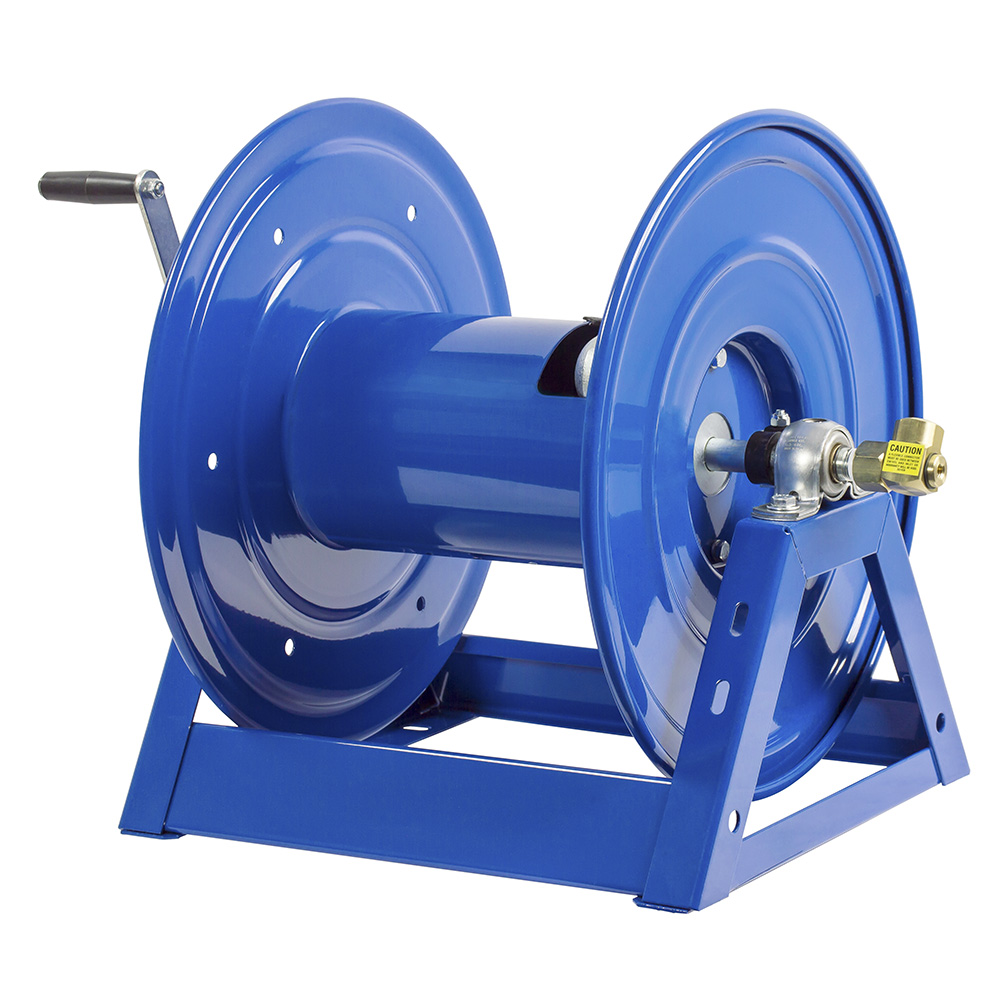

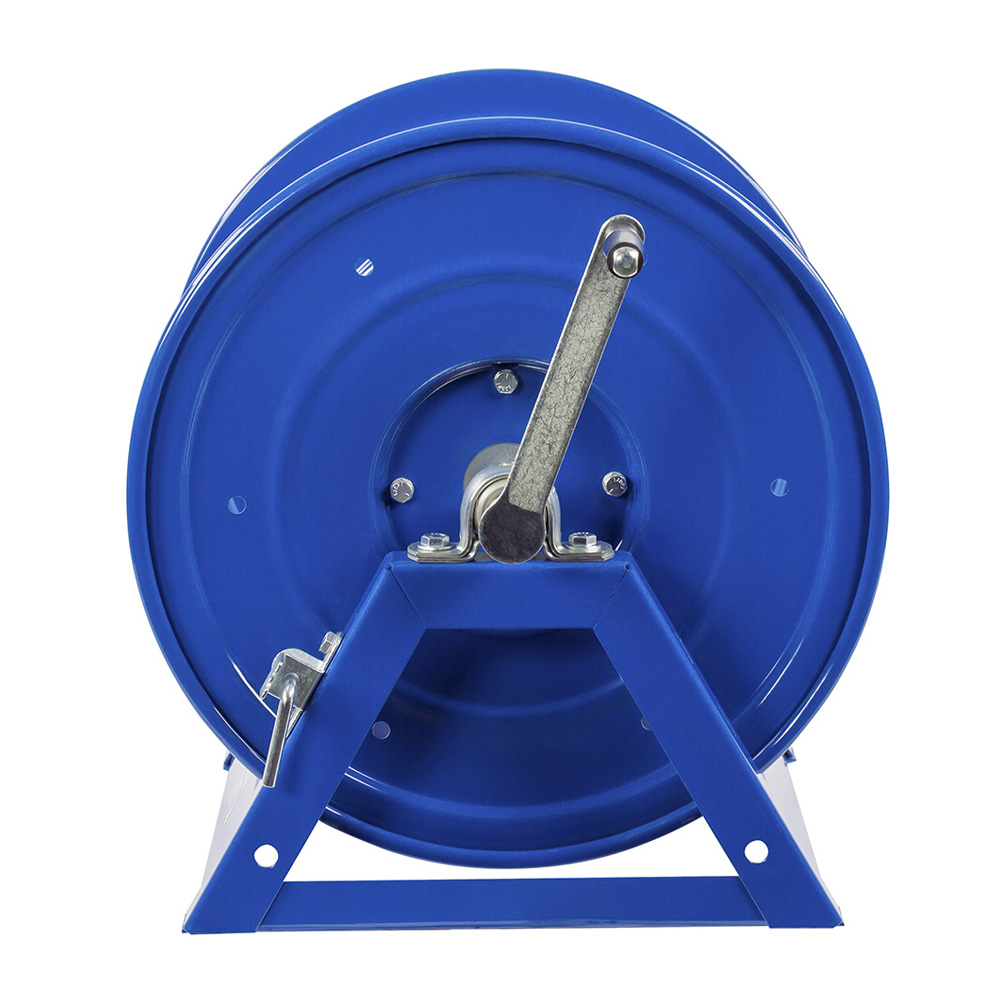

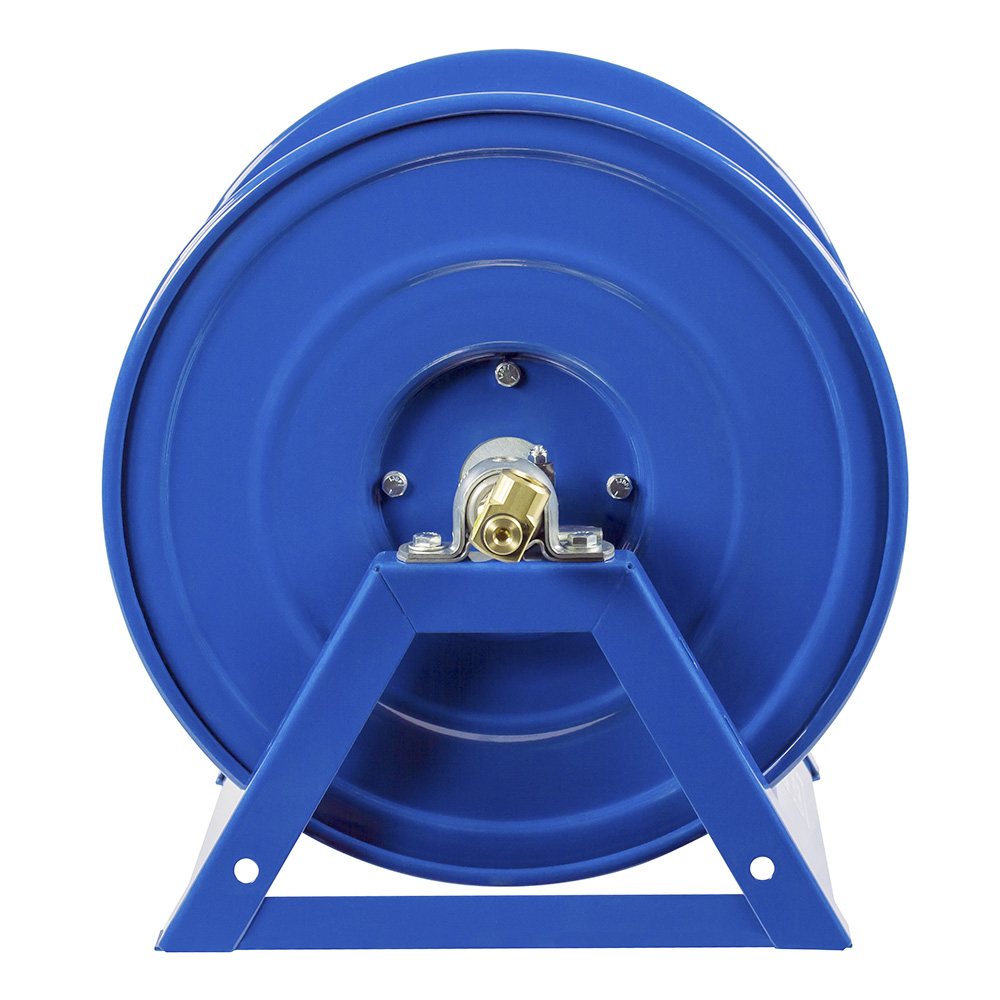

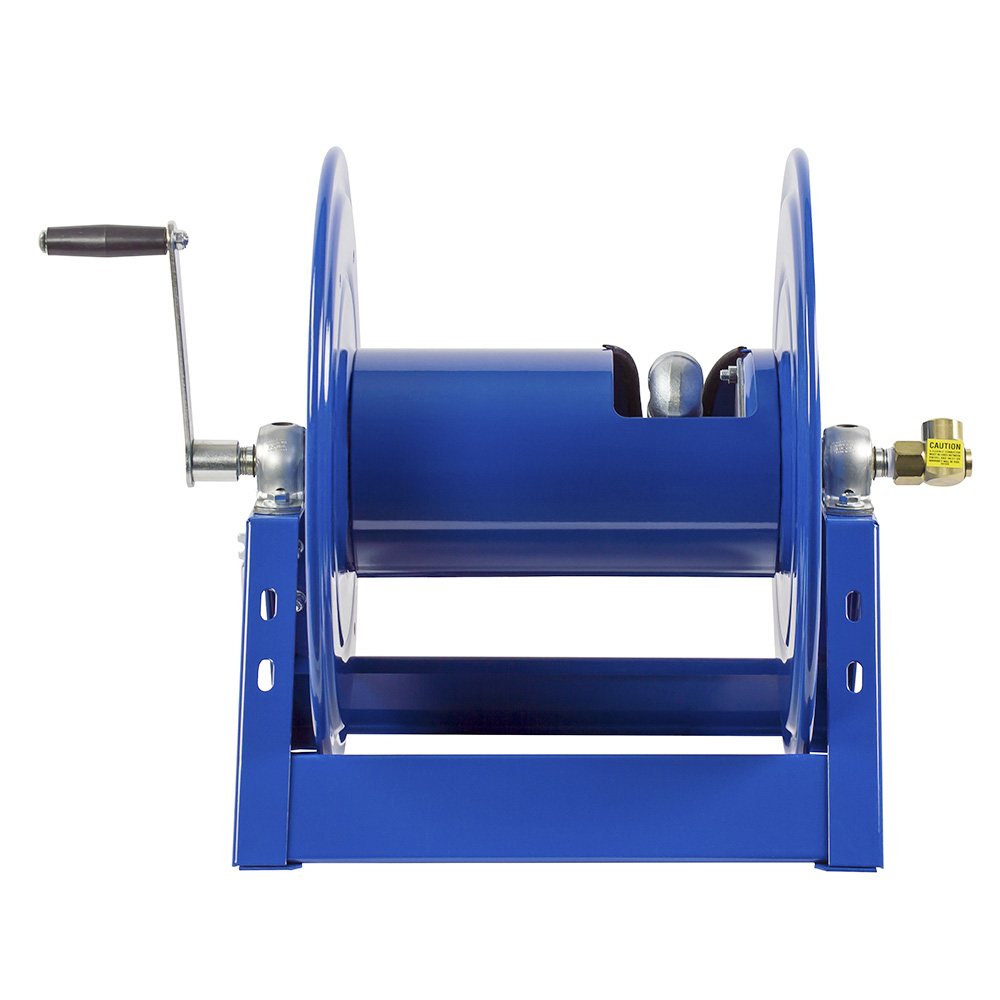

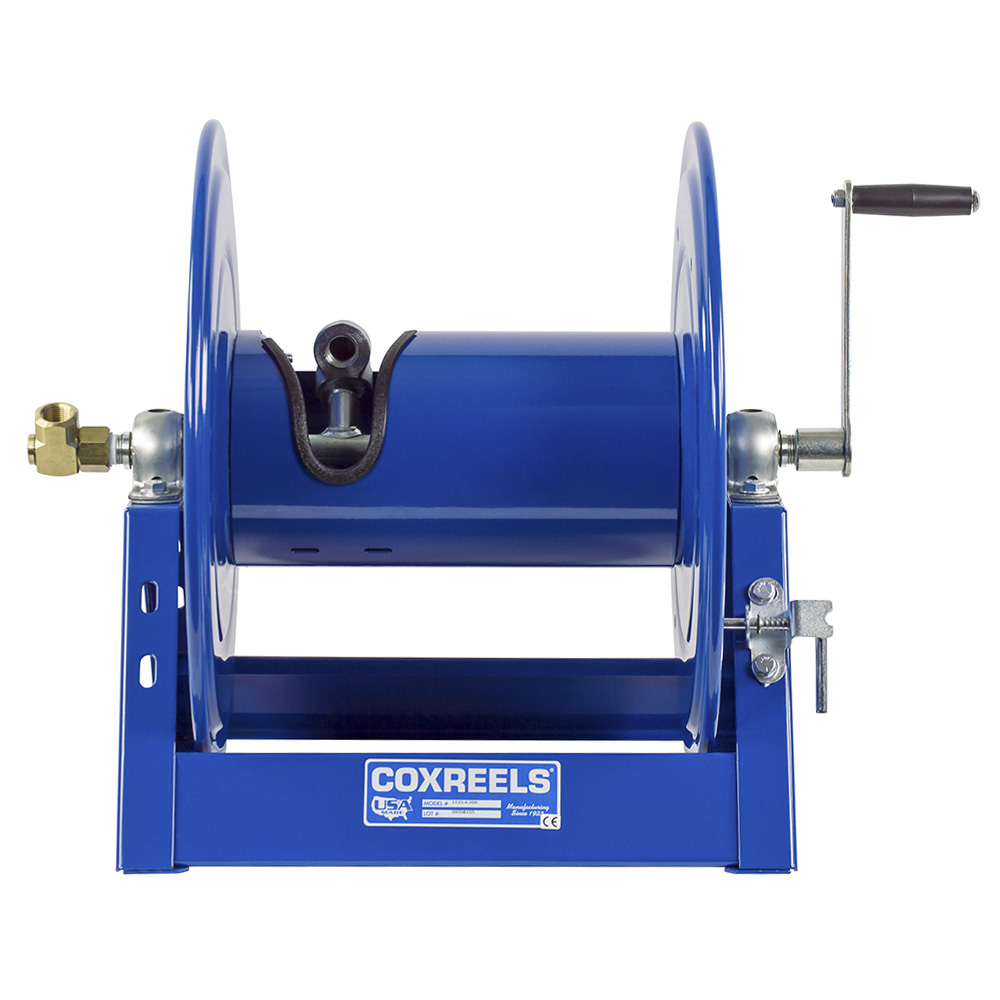

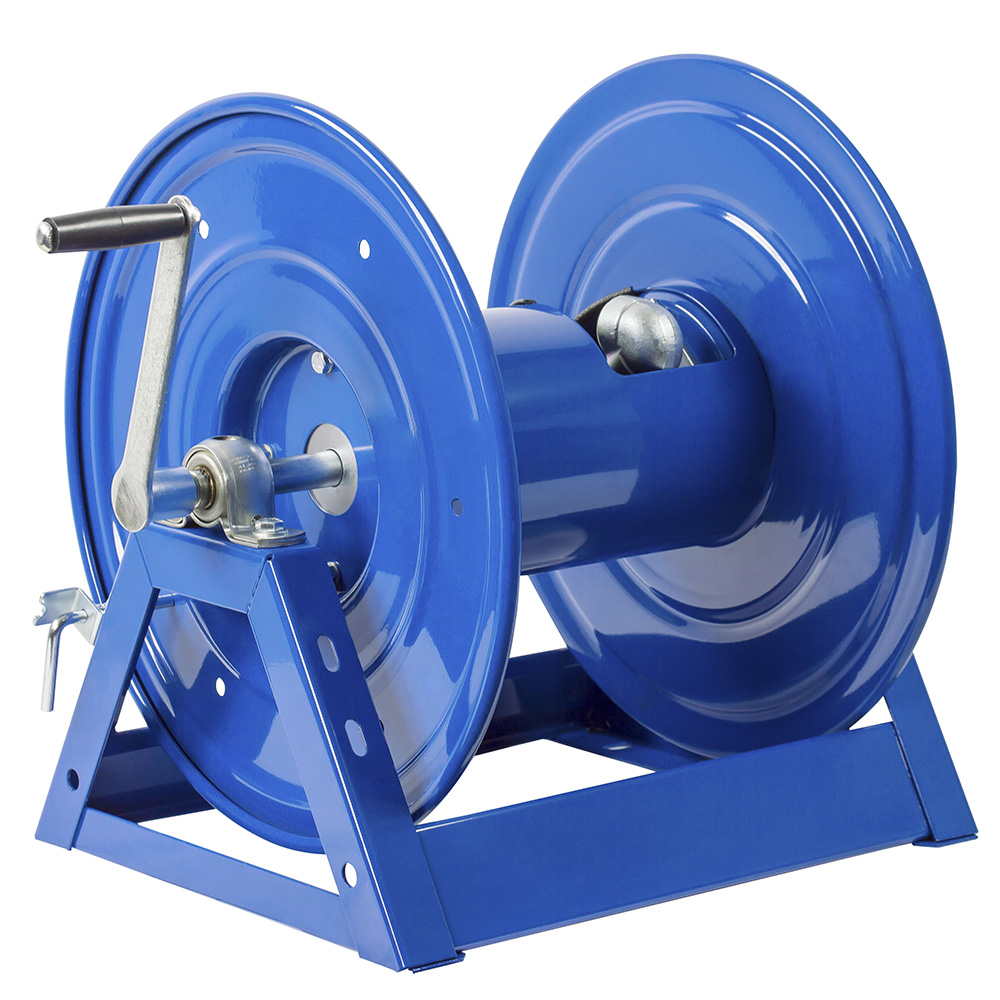

La série 1125 est l’enrouleur de tuyau à manivelle ou motorisé de grande capacité de Coxreels : jusqu’à 152 m en 13 mm, ou 213 m en 10 mm. Elle existe en version standard à 207 bar et en version haute pression, préfixe HP, à 310 ou 345 bar selon le diamètre.
Le bâti en A est entièrement soudé, la bobine tourne sur paliers auto-aligneurs graissés à vie, et l’entraînement des modèles motorisés se fait par engrenage direct, sans chaîne.
Points clés
- Diamètres intérieurs de 10, 13, 19 et 25 mm, capacités de 11 à 213 m
- 207 bar en standard, 310 ou 345 bar en version HP
- Bâti en A entièrement soudé, sortie surbaissée et fente de tambour ouverte
- Paliers auto-aligneurs à semelle, graissés à vie
- Entraînement par engrenage direct sur les modèles motorisés, sans chaîne
- Frein de tension réglable et goupille de blocage à long manche
- Joints nitrile, Aflas sur les 25 mm et sur les versions HP
- Neuf entraînements au choix, manivelle comprise
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Standard ou HP : deux enrouleurs sous le même bâti
La même référence existe en deux niveaux de pression, et la différence ne tient pas au châssis mais au circuit de fluide.
| Critère |
Version standard |
Version HP |
| Pression |
207 bar |
345 bar en 13 mm, 310 bar en 19 mm |
| Raccord tournant |
Laiton massif |
Acier nickelé chimique |
| Joints |
Nitrile |
Aflas |
| Diamètres |
10 à 25 mm |
10 à 19 mm |
Le passage à l’Aflas n’est pas qu’une affaire de pression : cet élastomère tient mieux que le nitrile face aux fluides agressifs et aux températures élevées. Un poste à 150 bar mais à produit chimique difficile a donc intérêt à la version HP, même sans besoin de pression supplémentaire. À noter que les modèles de 25 mm reçoivent l’Aflas de série, sans version HP.
Frein de tension et goupille de blocage : deux problèmes distincts
La série porte deux dispositifs de retenue qu’on pourrait croire redondants et qui ne le sont pas.
Le frein de tension réglable agit en service : il empêche la bobine de continuer à tourner sur son élan quand l’opérateur cesse de tirer, ce qui déroulerait plus de tuyau que nécessaire et créerait du mou au sol.
La goupille de blocage à long manche agit à l’arrêt : elle immobilise complètement la bobine pour le transport ou le stockage. Sur un enrouleur portant plus de cent mètres de tuyau, une bobine libre pendant un déplacement se déroule seule et le tuyau se répand.
Le manche long n’est pas un détail : il permet de manœuvrer la goupille sans mettre la main entre les flasques.
Références en 13 mm
Toutes livrées nues. La capacité optionnelle correspond au diamètre inférieur et demande un réducteur.
| Référence standard |
Référence HP |
Capacité standard |
Capacité optionnelle |
Masse |
| 1125-4-100 |
HP1125-4-100 |
13 mm, 30 m |
10 mm, 43 m |
16 kg |
| 1125-4-200 |
HP1125-4-200 |
13 mm, 61 m |
10 mm, 91 m |
18 kg |
| 1125-4-325 |
HP1125-4-325 |
13 mm, 99 m |
10 mm, 137 m |
22 kg |
| 1125-4-450 |
HP1125-4-450 |
13 mm, 137 m |
10 mm, 191 m |
24 kg |
| 1125-4-500 |
HP1125-4-500 |
13 mm, 152 m |
10 mm, 213 m |
26 kg |
Entrée en 13 mm femelle NPT. Version standard 207 bar, version HP 345 bar.
Références en 19 mm
| Référence standard |
Référence HP |
Capacité standard |
Capacité optionnelle |
Masse |
| 1125-5-50 |
HP1125-5-50 |
19 mm, 15 m |
13 mm, 30 m |
17 kg |
| 1125-5-100 |
HP1125-5-100 |
19 mm, 30 m |
13 mm, 61 m |
19 kg |
| 1125-5-175 |
HP1125-5-175 |
19 mm, 53 m |
13 mm, 99 m |
23 kg |
| 1125-5-200 |
HP1125-5-200 |
19 mm, 61 m |
13 mm, 137 m |
25 kg |
| 1125-5-250 |
HP1125-5-250 |
19 mm, 76 m |
13 mm, 152 m |
27 kg |
Entrée en 19 mm femelle NPT. Version standard 207 bar, version HP 310 bar.
Références en 25 mm
Ces modèles reçoivent un raccord tournant en acier nickelé et des joints Aflas de série. Ils n’existent pas en version HP, et la manivelle en façade n’est pas disponible — voir la série 1175 pour cette configuration.
| Référence |
Capacité standard |
Capacité optionnelle |
Masse |
| 1125-6-35 |
25 mm, 11 m |
19 mm, 15 m |
23 kg |
| 1125-6-50 |
25 mm, 15 m |
19 mm, 23 m |
25 kg |
| 1125-6-75 |
25 mm, 23 m |
19 mm, 37 m |
28 kg |
| 1125-6-100 |
25 mm, 30 m |
19 mm, 46 m |
31 kg |
Entraînements disponibles
| Suffixe |
Entraînement |
Surcroît de masse |
| C |
Manivelle en façade, renvoi d’angle — hors modèles 25 mm |
1 kg |
| A |
Pneumatique, moteur à air Gast n° 4 |
4 kg |
| AB |
Pneumatique, moteur à air Gast n° 6 |
4 kg |
| E |
Électrique 12 V continu, 1/3 ch, réversible |
6 kg |
| EF |
Électrique 24 V continu, 1/3 ch, réversible |
6 kg |
| EB |
Électrique 24 V continu, 1/2 ch, réversible |
12 kg |
| ED |
Électrique 12 V continu antidéflagrant, 1/2 ch, réversible |
12 kg |
| EA |
Électrique 115 V alternatif antidéflagrant, 1/2 ch, réversible |
12 kg |
| EJ |
Électrique 230 V alternatif antidéflagrant, 1/2 ch, réversible |
12 kg |
| H |
Hydraulique, orifices en bout 9/16-18 UNF, réversible |
3 kg |
Les versions annoncées antidéflagrantes le sont au sens de la réglementation nord-américaine : le catalogue ne revendique aucun marquage ATEX, et une installation en zone classée au sens de la directive 99/92/CE demande un matériel certifié pour cette réglementation. Pour le réseau européen, la motorisation EJ en 230 V alternatif est celle à retenir.
Applications
Le catalogue destine cette série à la maintenance industrielle et d’espaces, à la lutte contre l’incendie, à l’agriculture, aux chantiers, à l’aménagement paysager, au traitement phytosanitaire, à l’entretien de terrains de golf, à l’air comprimé, au lavage, à l’arrosage à fort débit, à l’hydro-ensemencement, au nettoyage haute pression et au transfert de produits chimiques.
