Le lavage haute pression combine deux contraintes que peu d’enrouleurs tiennent ensemble : une pression de 345 bar et une température qui peut atteindre 200 °C sur les machines à eau chaude. C’est ce qui distingue cette famille du reste du catalogue — ailleurs, la limite est de 99 °C.
Points clés
- 345 bar de pression de service, la valeur haute du catalogue
- Température maximale 200 °C sur les références à manivelle et les PW à ressort
- Tuyau de Ø 10 mm intérieur, de 15 à 91 m
- Joint tournant haute pression livré d’origine
- Deux entraînements : manivelle ou rappel automatique par ressort
- Conception compacte, construction acier
- Raccords en filetage BSPT sur les références suffixées 118
- 6 à 39 kg selon la référence
Options et accessoires
- Arrêtoir de tuyau réglable, indispensable sur les versions à ressort
- Support pivotant pour aligner le rappel sur la direction de tirage
- Buse haute pression jusqu’à 250 bar, corps femelle à raccord rapide 3/8 : CZ-81070039

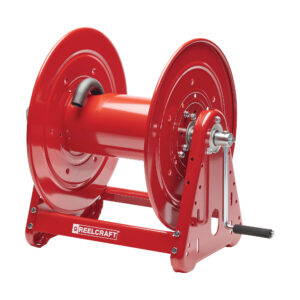

- Pour un dépassement de 91 m ou un entraînement motorisé, voir notre fiche de la série 30000
Les 200 °C, et ce qu’ils autorisent
C’est la caractéristique décisive. Partout ailleurs au catalogue Reelcraft, la température maximale est de 65 °C en basse pression et 99 °C en huile et graisse. Ici, plusieurs références sont données pour 200 °C.
Cela ouvre les nettoyeurs à eau chaude et les appareils à vapeur, où l’eau sort entre 80 et 155 °C selon le réglage. Un enrouleur donné pour 99 °C placé sur une machine à eau chaude travaille hors de sa plage : les garnitures vieillissent vite et le joint tournant finit par fuir. C’est une cause de panne fréquente et difficile à diagnostiquer, parce que la fuite apparaît des mois après l’installation.
Deux exceptions à connaître dans le tableau : les références CT et CM sont limitées à 99 °C, et la PW7650, livrée avec son tuyau, à 100 °C. C’est le tuyau qui limite, pas la bobine.
Manivelle ou ressort : la longueur tranche
Les références à manivelle couvrent de 15 à 91 m et pèsent de 6 à 21 kg. Elles conviennent aux postes où l’enroulement est occasionnel et où la longueur compte — une aire de lavage de flotte, un poste fixe de nettoyage industriel.

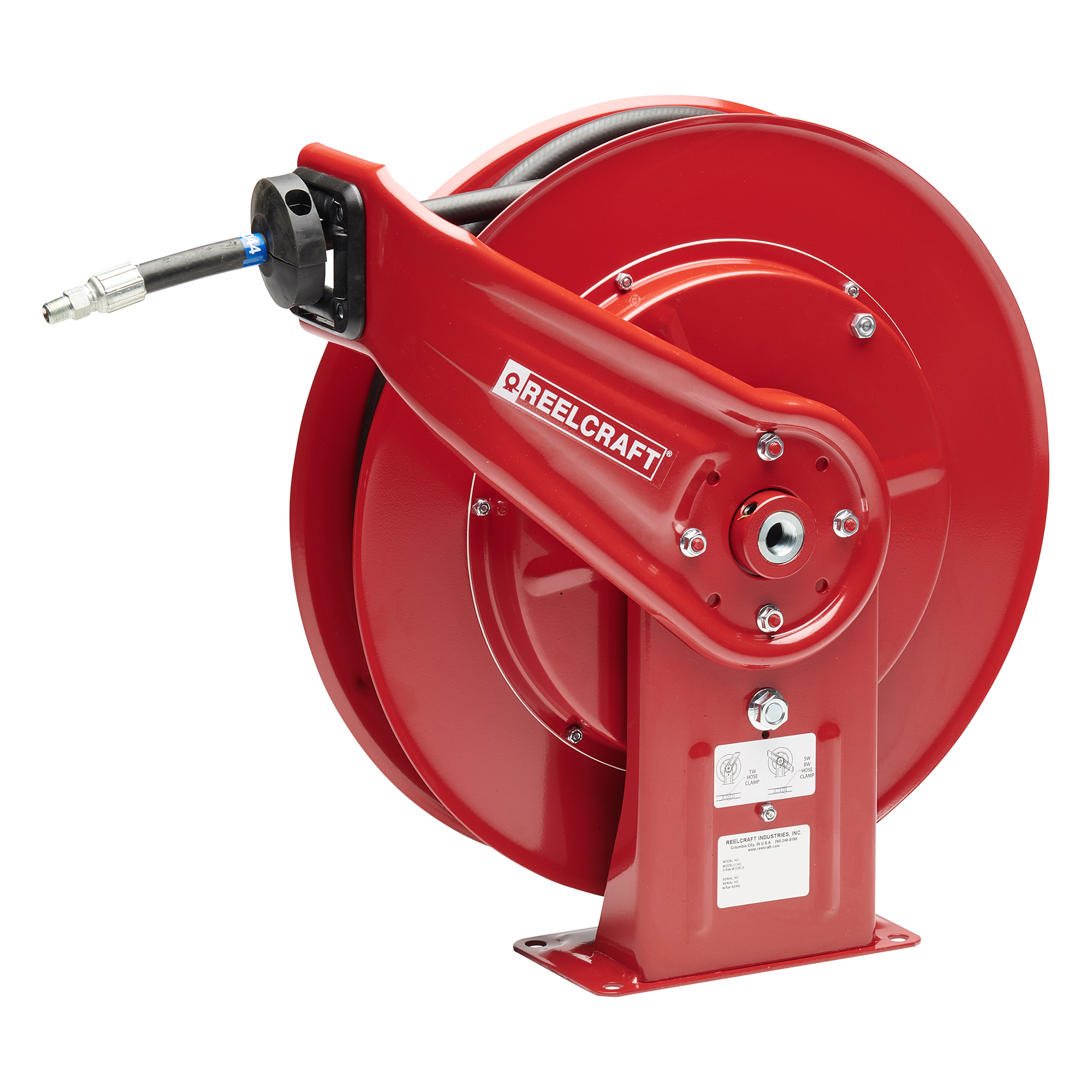

Les références à ressort, préfixées PW, plafonnent à 30 m mais rentrent le tuyau seules. Sur un poste sollicité plusieurs fois par jour, elles évitent le tuyau haute pression au sol, qui est à la fois un risque de chute et la première cause d’usure de la gaine.
À noter que la contrainte de sécurité est ici plus forte qu’ailleurs : un tuyau de 30 m sous 345 bar relâché sans arrêtoir fouette avec une énergie considérable. L’arrêtoir de tuyau n’est pas un accessoire sur cette famille.
Références à manivelle
| Modèle |
Pression |
Ø int. |
Longueur |
Sortie |
Entrée |
L x l x H |
Masse |
Temp. max |
| CT6050HN |
345 bar |
10 mm — 3/8″ |
15 m |
3/8 |
1/2 |
337 x 391 x 397 |
6 kg |
99 °C |
| CT6100HN |
345 bar |
10 mm — 3/8″ |
30 m |
3/8 |
1/2 |
337 x 494 x 397 |
7,5 kg |
99 °C |
| CM6050HN |
345 bar |
10 mm — 3/8″ |
15 m |
3/8 |
1/2 mâle |
337 x 363 x 397 |
6,5 kg |
99 °C |
| CM6100HN |
345 bar |
10 mm — 3/8″ |
30 m |
3/8 |
1/2 mâle |
337 x 465 x 397 |
8 kg |
99 °C |
| H18006 M118 |
345 bar |
10 mm — 3/8″ |
30 m |
1/2 |
1/2 |
425 x 349 x 511 |
14 kg |
200 °C |
| CA38106 M118 |
345 bar |
10 mm — 3/8″ |
43 m |
1/2 |
1/2 |
425 x 483 x 514 |
19 kg |
200 °C |
| CA38112 M118 |
345 bar |
10 mm — 3/8″ |
91 m |
1/2 |
1/2 |
425 x 635 x 514 |
21 kg |
200 °C |
Références à rappel automatique
| Modèle |
Pression |
Ø int. |
Longueur |
Sortie |
Entrée |
L x l x H |
Masse |
Temp. max |
| PW7600 OHP118 |
345 bar |
10 mm — 3/8″ |
15 m |
1/2 |
1/2 |
483 x 178 x 514 |
20 kg |
200 °C |
| PW7650 OHP118 |
331 bar |
10 mm — 3/8″ |
15 m |
1/4 |
1/2 |
483 x 178 x 514 |
27 kg |
100 °C |
| PW81000 OHP118 |
345 bar |
10 mm — 3/8″ |
30 m |
3/8 |
1/2 |
610 x 267 x 645 |
39 kg |
200 °C |
Version ATEX
Cette gamme se commande en exécution ATX pour les atmosphères explosibles : le suffixe -ATX ajouté à la référence désigne l’enrouleur conforme à la directive 2014/34/UE. Le dossier technique de la gamme ATX de Reelcraft est déposé auprès de Bureau Veritas, organisme notifié 2004, sous le numéro de dépôt EPS 23 ATEX 3 048, valable jusqu’au 29 janvier 2033.
L’exécution ATX n’est pas une référence de stock : elle se configure à la commande au même titre que le reste de la gamme, et le marquage applicable est précisé au devis en fonction de la série et de la configuration retenues. La déclaration UE de conformité accompagne l’appareil livré.
