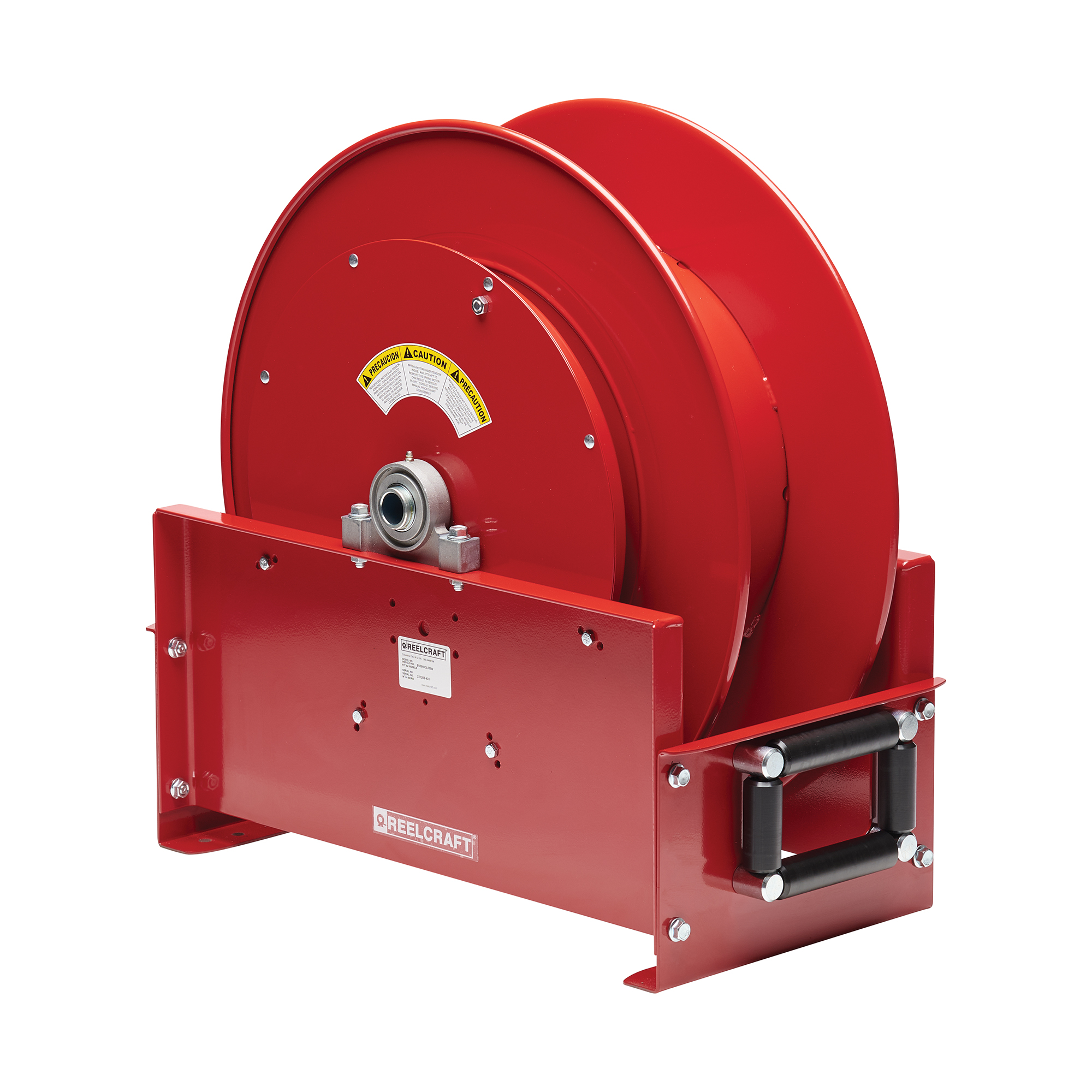

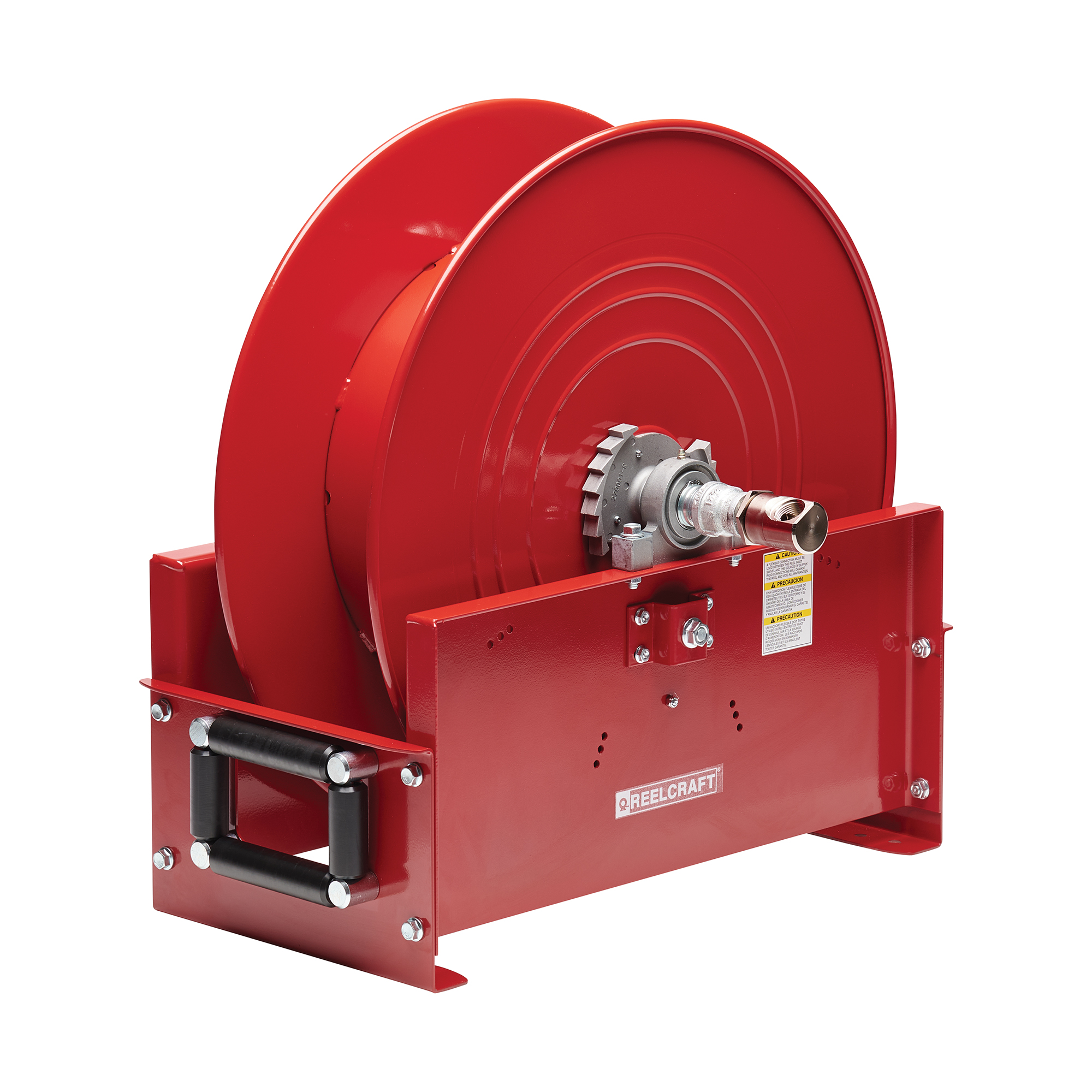

La série 9000 est la plus grosse bobine à ressort du catalogue Reelcraft, et l’une des rares du marché à accepter des tuyaux de Ø 13 à 38 mm intérieurs sur un rappel automatique. Elle équipe les mines, la pétrochimie, les camions de service et les installations de grande échelle — partout où un enrouleur manuel de cette capacité serait impraticable.
Points clés
- Tuyau de Ø 10 à 38 mm intérieur, de 15 à 30 m
- 21 bar en Ø 13 mm, 17 bar en Ø 19 et 25 mm, 41 bar sur les versions 1″1/4 et 1″1/2
- Jusqu’à 138 bar en huile moyenne pression et 276 bar en haute pression
- Disques métalliques entièrement soudés, formés à la presse
- Joint tournant externe, raccordable des deux côtés
- Boîtier de ressort indépendant et fermé, graissé avant rivetage
- Trois positions de galet de guidage : TW en haut, SW de côté, BW en bas
- Versions inox disponibles en 304
- 52 à 71 kg selon la référence
Construction
- Disques métalliques formés à la presse et entièrement soudés
- Revêtement en poudre cuit, résistance à la corrosion
- Joint tournant externe, raccordable à droite comme à gauche
- Boîtier de ressort indépendant, graissé puis riveté

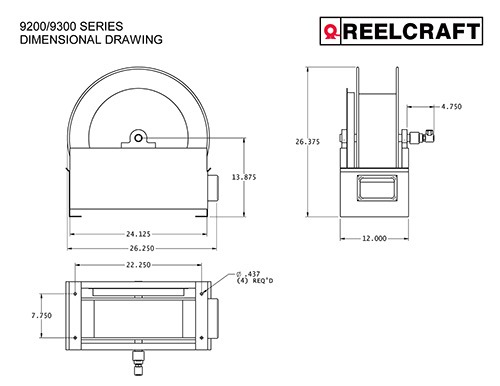

- Encombrement : 670 x 667 mm, largeur de 305 à 451 mm selon l’indice
- Quatre trous de fixation de Ø 11,1 mm en embase
- Températures maximales : 65 °C en air et eau, 99 °C en huile et en inox
- Garantie constructeur de deux ans, six mois sur les tuyaux
Options et accessoires
- Position de galet de guidage à préciser : TW, SW ou BW
- Arrêtoirs de tuyau : 2-HR1005 en Ø 13 mm, 3-HR1005 en Ø 19 mm, 4-HR1005 en Ø 25 mm, S600547-1 en Ø 32 mm, S600547-2 en Ø 38 mm
- Versions inox 304, avec option de verrouillage et passage de fluide inox
Le seul rappel automatique au-delà du Ø 25 mm
C’est ce qui distingue vraiment cette série. Un ressort capable de ramener 15 m de tuyau en Ø 38 mm représente une énergie considérable, et très peu de constructeurs proposent cette combinaison — au-delà, on passe au manuel ou au motorisé.
Conséquence pratique : sur un besoin en gros diamètre où l’opérateur ne doit pas fournir d’effort de rappel, la 9000 est souvent la seule réponse en bobine à ressort. Si le rappel automatique n’est pas indispensable, une série 30000 à manivelle offrira les mêmes capacités pour une masse et un coût moindres.
Le boîtier de ressort fermé, et pourquoi il compte ici
Sur les gros enrouleurs, le ressort est la pièce la plus sollicitée et la plus coûteuse à remplacer. Reelcraft l’enferme dans un boîtier indépendant riveté, et le graisse avant fermeture. Le boîtier est donc étanche à la poussière et à l’eau, ce qui vise directement les deux environnements cités par le constructeur — la mine et le camion de service.
L’inconvénient est le corollaire : un ressort en boîtier riveté ne se retend pas et ne se remplace pas sur site. C’est un ensemble, pas une pièce d’usure. Le compromis est assumé et il est cohérent avec la cible.
TW, SW ou BW : la position du galet de guidage
Le suffixe des références de cette série se termine par BW, qui désigne la position du galet de guidage du tuyau. Trois positions existent : TW pour une sortie par le haut, en montage au plafond ou sous plancher, SW pour une sortie latérale, en montage mural ou sur poteau, et BW pour une sortie par le bas, en montage au sol ou en fosse.
Ce n’est pas un détail de confort : un galet mal orienté fait travailler le tuyau en cisaillement à la sortie de bobine et l’use prématurément. La position se choisit donc en fonction du point d’ancrage réel, pas de la disponibilité en stock.
Références air et eau — basse pression
| Avec tuyau |
Sans tuyau |
Pression |
Ø int. |
Ø ext. |
Longueur |
Sortie |
Entrée |
Masse |
| D9275 OLPBW |
D9200 OLPBW |
21 bar (35 nu) |
13 mm — 1/2″ |
19 mm |
23 m |
1/2 NPT |
1/2 NPT |
55 kg |
| D9299 OLPBW |
D9200 OLPBW |
21 bar (35 nu) |
13 mm — 1/2″ |
19 mm |
30 m |
1/2 NPT |
1/2 NPT |
58 kg |
| D9350 OLPBW |
D9300 OLPBW |
17 bar (35 nu) |
19 mm — 3/4″ |
27 mm |
15 m |
3/4 NPT |
3/4 NPT |
64 kg |
| D9375 OLPBW |
D9300 OLPBW |
17 bar (35 nu) |
19 mm — 3/4″ |
27 mm |
23 m |
3/4 NPT |
3/4 NPT |
69 kg |
| D9399 OLPBW |
D9305 OLPBW |
17 bar (35 nu) |
19 mm — 3/4″ |
27 mm |
30 m |
3/4 NPT |
3/4 NPT |
65 kg |
| D9450 OLPBW |
D9400 OLPBW |
17 bar (35 nu) |
25 mm — 1″ |
36 mm |
15 m |
1 NPT |
1 NPT |
71 kg |
| D9465 OLPBW |
D9405 OLPBW |
17 bar (35 nu) |
25 mm — 1″ |
36 mm |
20 m |
1 NPT |
1 NPT |
71 kg |
| — |
FF9500 OLPBW |
41 bar |
32 mm — 1″1/4 |
44 mm |
15 m |
— |
1″1/2 |
57 kg |
| — |
FF9600 OLPBW |
41 bar |
38 mm — 1″1/2 |
51 mm |
15 m |
— |
1″1/2 |
61 kg |
Références huile
| Avec tuyau |
Sans tuyau |
Pression |
Ø int. |
Ø ext. |
Longueur |
Sortie |
Entrée |
Masse |
| D9275 OMPBW |
D9200 OMPBW |
138 bar (207 nu) |
13 mm — 1/2″ |
22 mm |
23 m |
1/2 NPT |
1/2 NPT |
59 kg |
| D9350 OMPBW |
D9300 OMPBW |
86 bar (207 nu) |
19 mm — 3/4″ |
28 mm |
15 m |
3/4 NPT |
3/4 NPT |
64 kg |
| D9175 OHPBW |
D9100 OHPBW |
276 bar (345 nu) |
10 mm — 3/8″ |
19 mm |
23 m |
3/8 NPT |
1/2 NPT |
69 kg |
Références inox
| Sans tuyau |
Pression |
Ø int. |
Ø ext. |
Longueur |
Sortie |
Entrée |
Masse |
| D9200 OLSBW |
35 bar |
13 mm — 1/2″ |
20 mm |
30 m |
1/2 NPT |
1/2 NPT |
52 kg |
| D9300 OLSBW |
35 bar |
19 mm — 3/4″ |
30 mm |
23 m |
3/4 NPT |
3/4 NPT |
53 kg |
| D9400 OLSBW |
35 bar |
25 mm — 1″ |
38 mm |
15 m |
1 NPT |
1 NPT |
53 kg |
| D9200 OMSBW |
207 bar |
13 mm — 1/2″ |
21 mm |
23 m |
1/2 NPT |
1/2 NPT |
54 kg |
| D9300 OMSBW |
207 bar |
19 mm — 3/4″ |
30 mm |
15 m |
3/4 NPT |
3/4 NPT |
54 kg |
Version ATEX
Cette gamme se commande en exécution ATX pour les atmosphères explosibles : le suffixe -ATX ajouté à la référence désigne l’enrouleur conforme à la directive 2014/34/UE. Le dossier technique de la gamme ATX de Reelcraft est déposé auprès de Bureau Veritas, organisme notifié 2004, sous le numéro de dépôt EPS 23 ATEX 3 048, valable jusqu’au 29 janvier 2033.
L’exécution ATX n’est pas une référence de stock : elle se configure à la commande au même titre que le reste de la gamme, et le marquage applicable est précisé au devis en fonction de la série et de la configuration retenues. La déclaration UE de conformité accompagne l’appareil livré.
