C’est la gamme économique de l’enroulement manuel : des bobines simples, livrées sans tuyau, qui portent jusqu’à 91 m et pèsent de 5 à 19 kg. Quatre déclinaisons partagent la même logique — la CU et la CT en composants allégés, la H en construction renforcée, la BC à renvoi d’angle et la NJH à moteur lent.
Points clés
- Tuyau de Ø 10, 13 ou 19 mm intérieur, de 15 à 91 m
- De 21 à 345 bar selon la déclinaison et le suffixe
- Frein de retenue empêchant le déroulement intempestif
- Joint tournant laiton en basse pression, vanne laiton et noyau inox en haute pression
- Renvoi d’angle au rapport 5:1 sur la série BC
- Moteur 24 V à basse vitesse, 15 à 20 tours par minute, sur la série NJH
- Livrés sans tuyau
- 5 à 19 kg selon la référence
Construction
- Frein de retenue à friction, réglable
- Joint tournant laiton, ou vanne laiton et noyau inox en haute pression
- Manivelle directe, en façade sur la série BC
- Renvoi d’angle 5:1 sur la BC, moteur 24 V basse vitesse sur la NJH
- Températures maximales : 65 °C en basse pression, 99 °C en huile
- Livrés sans tuyau
- Garantie constructeur de deux ans
Options et accessoires
- Ensembles de tuyaux sertis prêts à monter, à commander séparément
- Arrêtoirs de tuyau réglables selon le diamètre extérieur
- Diable de transport en option sur les grandes bobines
Le renvoi d’angle, ou pourquoi la BC existe
Enrouler 91 m de tuyau à la manivelle représente un effort réel, et c’est ce qui limite l’usage d’un enrouleur manuel bien avant sa capacité théorique.
La série BC reprend la série H en déplaçant la manivelle en façade et en interposant un renvoi d’angle au rapport 5:1. Cinq tours de manivelle pour un tour de tambour : l’effort est divisé d’autant, au prix d’une course plus longue. Sur une bobine chargée, la différence est décisive — c’est ce qui rend l’enroulement possible par une personne seule.
La série NJH pousse la logique jusqu’au bout avec un moteur 24 V continu à basse vitesse, qui rentre le tuyau à 15 ou 20 tours par minute. Le choix de la basse vitesse n’est pas anodin : un moteur rapide sur une grande longueur crée un risque de fouettement et une résistance au tirage. Ici, le moteur oppose une résistance minimale quand l’opérateur tire, et ramène doucement quand il relâche.
CU, CT ou H : le matériau du passage de fluide
C’est la vraie ligne de partage, et elle n’apparaît pas sur les photos.
Les séries CU et CT emploient des composants allégés. En basse pression, la CU reçoit un joint tournant en laiton et plafonne à 21 bar. En haute pression, la CT reçoit une vanne en laiton et un noyau en acier inoxydable, ce qui lui permet de tenir 345 bar sur une bobine qui ne pèse que 6 kg.

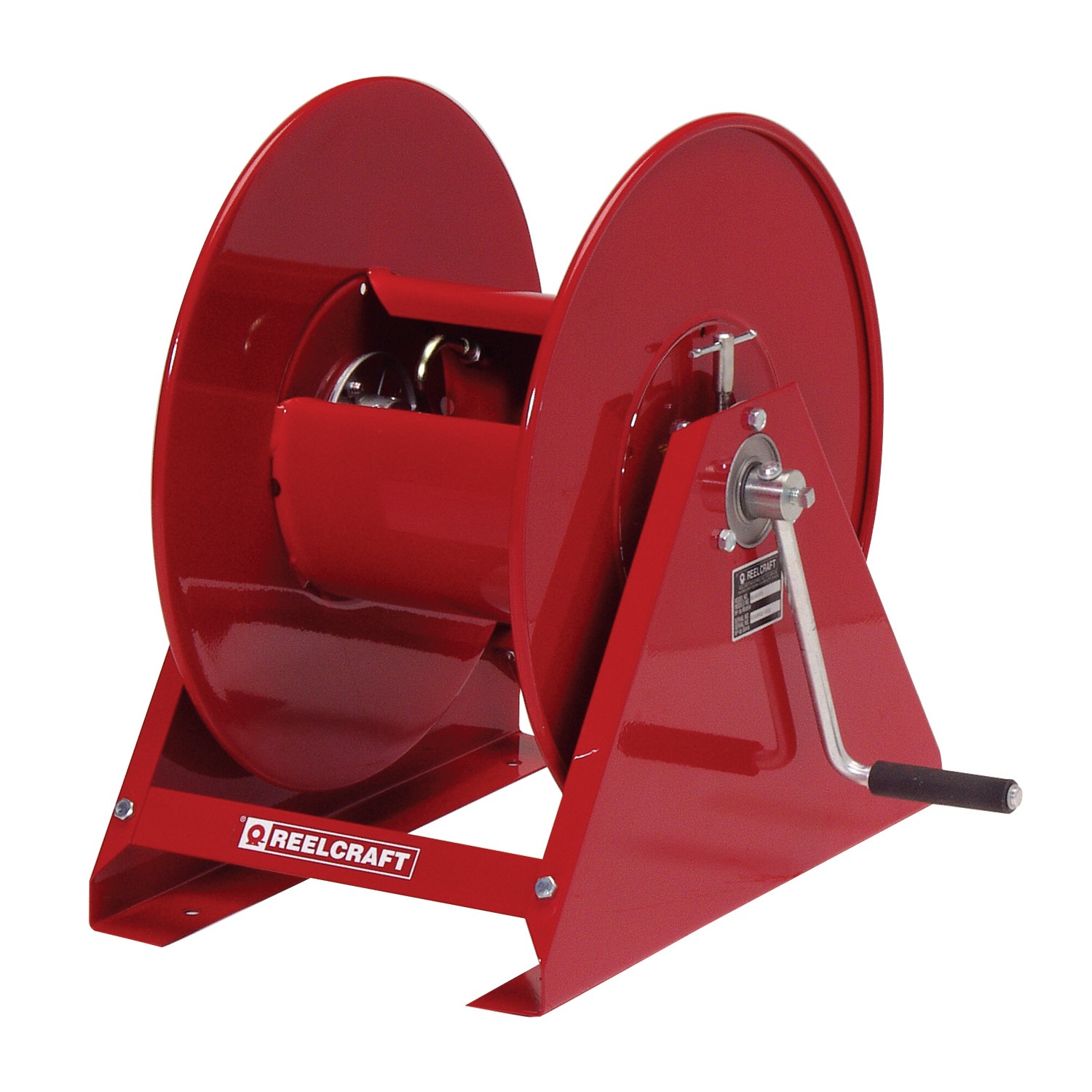

La série H est plus massive et couvre toute la plage — 35 bar en Ø 10 mm, 69 bar en 13 et 19 mm, 207 bar avec le suffixe M, 345 bar avec le suffixe H. C’est elle qui monte à 91 m.
En résumé : la CU pour un poste d’eau simple, la CT dès qu’il faut de la haute pression dans un encombrement minimal, la H pour la capacité et la robustesse.
Cette gamme ou la série 30000
Les deux couvrent l’enroulement manuel, et la question se pose souvent.
La série 30000 monte à 305 m, propose quatre entraînements — manivelle, électrique, hydraulique, pneumatique — et une construction entièrement boulonnée à visserie antivibratoire. Elle pèse de 18 à 40 kg.
Cette gamme-ci plafonne à 91 m et à deux entraînements, mais elle descend à 5 kg et reste nettement plus abordable. Sur un poste qui n’a pas besoin de plus de 90 m ni de motorisation lourde, elle fait le même travail.
Le détail de l’autre gamme figure sur notre fiche de la série 30000.
Usages typiques
Le constructeur cite trois applications qui résument bien le positionnement : l’arrosage, l’enroulement des tuyaux de pulvérisation sur véhicules incendie, et les tuyaux d’eau haute pression sur véhicules de nettoyage de voirie.
Les versions CT en haute pression sont par ailleurs celles qu’on retrouve sur les postes de lavage — elles sont détaillées sous cet angle sur notre fiche des enrouleurs de lavage haute pression.
Lire les suffixes
Sur cette gamme comme ailleurs chez Reelcraft, le suffixe indique la classe de pression. Aucun suffixe désigne la basse pression, 21 à 69 bar. M désigne la moyenne pression, 207 bar. H désigne la haute pression, 345 bar. Les lettres LN et HN des séries CU et CT distinguent de la même manière la basse et la haute pression.

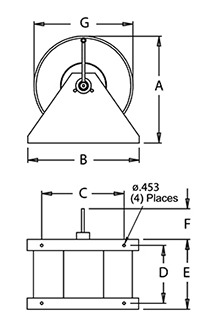

Références série H
| Modèle |
Pression |
Ø int. |
Ø ext. |
Sortie |
Entrée |
Longueur |
Masse |
L x l x H |
| H16000 |
35 bar |
10 mm |
15 mm |
1/4 |
3/8 |
91 m |
15 kg |
508 x 464 x 483 |
| H18000 |
69 bar |
13 mm |
19 mm |
1/2 |
1/2 |
61 m |
15 kg |
508 x 464 x 483 |
| H28005 |
69 bar |
13 mm |
19 mm |
1/2 |
1/2 |
91 m |
15 kg |
451 x 616 x 512 |
| H28000 |
69 bar |
13 mm |
19 mm |
1/2 |
1/2 |
91 m |
17 kg |
508 x 616 x 483 |
| H19000 |
69 bar |
19 mm |
27 mm |
3/4 |
3/4 |
27 m |
15 kg |
508 x 464 x 483 |
| H29005 |
69 bar |
19 mm |
27 mm |
3/4 |
3/4 |
30 m |
16 kg |
386 x 616 x 479 |
| H29000 |
69 bar |
19 mm |
27 mm |
3/4 |
3/4 |
46 m |
19 kg |
508 x 616 x 483 |
| H16000 M |
207 bar |
10 mm |
18 mm |
3/8 |
1/2 |
91 m |
15 kg |
508 x 464 x 483 |
| H18000 M |
207 bar |
13 mm |
22 mm |
1/2 |
1/2 |
61 m |
15 kg |
508 x 464 x 483 |
| H19000 M |
207 bar |
19 mm |
30 mm |
3/4 |
3/4 |
27 m |
17 kg |
508 x 464 x 483 |
| H29000 M |
207 bar |
19 mm |
30 mm |
3/4 |
3/4 |
46 m |
16 kg |
508 x 616 x 483 |
| H16000 H |
345 bar |
10 mm |
19 mm |
3/8 |
3/8 |
76 m |
16 kg |
508 x 464 x 483 |
Références séries CU et CT
| Modèle |
Pression |
Ø int. |
Ø ext. |
Sortie |
Entrée |
Longueur |
Masse |
L x l x H |
| CU6050LN |
21 bar |
10 mm |
15 mm |
3/8 |
3/8 |
15 m |
5 kg |
279 x 425 x 292 |
| CU6100LN |
21 bar |
10 mm |
15 mm |
3/8 |
3/8 |
30 m |
7 kg |
279 x 528 x 292 |
| CU8050LN |
21 bar |
13 mm |
19 mm |
1/2 |
1/2 |
15 m |
6 kg |
337 x 425 x 363 |
| CU8100LN |
21 bar |
13 mm |
19 mm |
1/2 |
1/2 |
30 m |
9 kg |
337 x 528 x 363 |
| CT6050HN |
345 bar |
10 mm |
19 mm |
3/8 |
1/2 |
15 m |
6 kg |
337 x 391 x 397 |
| CT6100HN |
345 bar |
10 mm |
19 mm |
3/8 |
1/2 |
30 m |
7,5 kg |
337 x 494 x 397 |
| CTJ6200HN |
345 bar |
10 mm |
19 mm |
3/8 |
1/2 |
61 m |
13 kg |
505 x 406 x 505 |
| CTJ6200HN |
345 bar |
13 mm |
22 mm |
3/8 |
1/2 mâle |
41 m |
13 kg |
505 x 406 x 505 |
Références séries BC et NJH
Encombrement commun : 514 x 460 x 536 mm. La colonne de gauche donne la version à moteur 24 V, celle de droite la version à renvoi d’angle.
| Moteur 24 V |
Renvoi d’angle |
Pression |
Ø int. |
Ø ext. |
Sortie |
Entrée |
Longueur |
Masse |
| NJH16000 |
BC16000 |
35 bar |
10 mm |
15 mm |
3/8 |
3/8 |
91 m |
15 kg |
| NJH18000 |
BC18000 |
69 bar |
13 mm |
19 mm |
1/2 |
1/2 |
61 m |
15 kg |
| NJH19000 |
BC19000 |
69 bar |
19 mm |
27 mm |
3/4 |
3/4 |
27 m |
15 kg |
| NJH16000 M |
BC16000 M |
207 bar |
10 mm |
18 mm |
3/8 |
3/8 |
91 m |
15 kg |
| NJH18000 M |
BC18000 M |
207 bar |
13 mm |
22 mm |
1/2 |
1/2 |
61 m |
15 kg |
| NJH19000 M |
BC19000 M |
207 bar |
19 mm |
30 mm |
3/4 |
3/4 |
27 m |
17 kg |
| NJH16000 H |
BC16000 H |
345 bar |
10 mm |
19 mm |
3/8 |
3/8 |
76 m |
16 kg |
Version ATEX
Cette gamme se commande en exécution ATX pour les atmosphères explosibles : le suffixe -ATX ajouté à la référence désigne l’enrouleur conforme à la directive 2014/34/UE. Le dossier technique de la gamme ATX de Reelcraft est déposé auprès de Bureau Veritas, organisme notifié 2004, sous le numéro de dépôt EPS 23 ATEX 3 048, valable jusqu’au 29 janvier 2033.
L’exécution ATX n’est pas une référence de stock : elle se configure à la commande au même titre que le reste de la gamme, et le marquage applicable est précisé au devis en fonction de la série et de la configuration retenues. La déclaration UE de conformité accompagne l’appareil livré.
