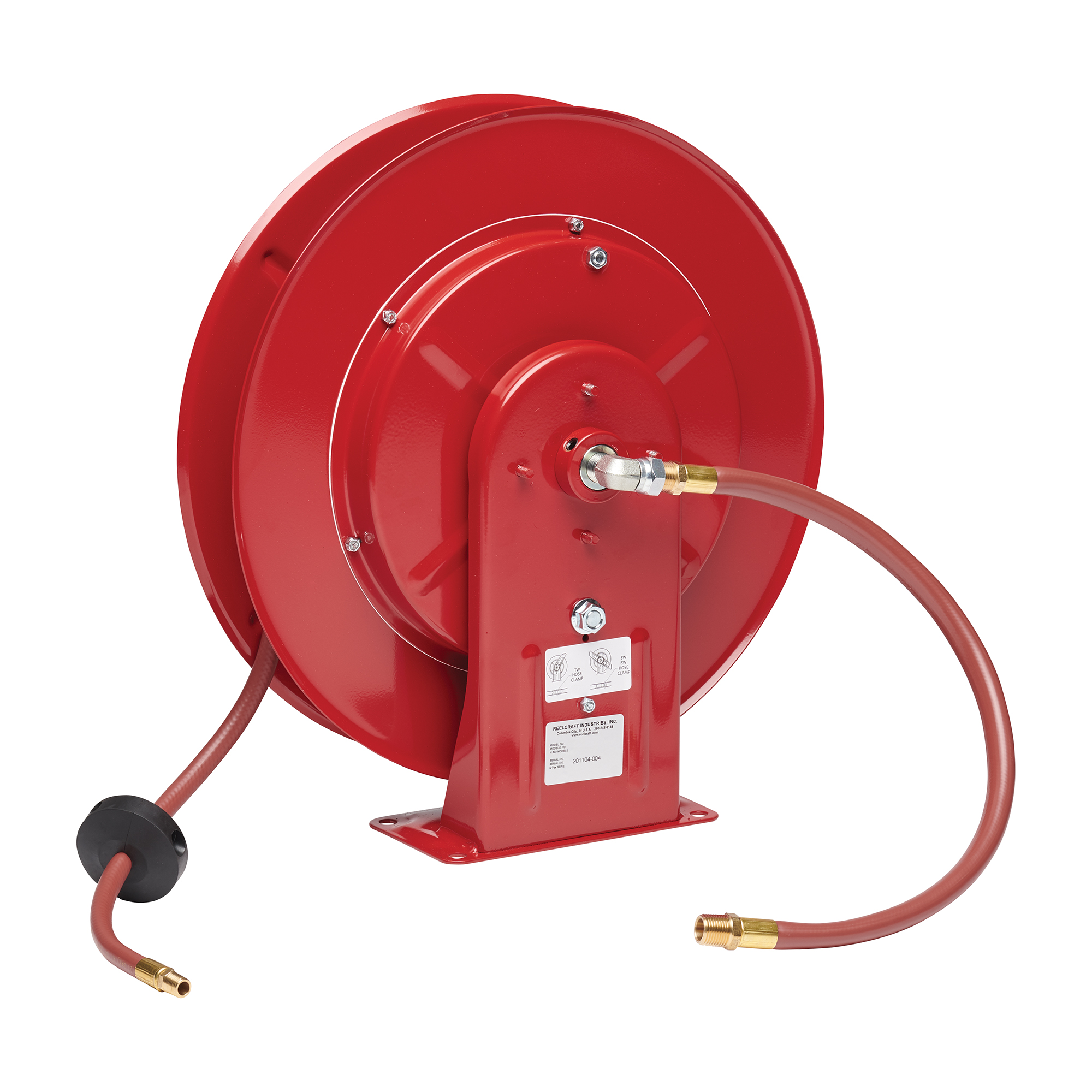

7000 ou HD70000 : la capacité, et rien d’autre

La différence tient à la largeur de bobine. La 7000 couvre 7,5 à 21 m, avec un encombrement de 178 mm en largeur et une masse de 20 à 27 kg. La HD70000 passe à 210 mm et embarque 23 ou 30 m, pour 29 à 41 kg.

Rien d’autre ne change : mêmes matériaux, même joint tournant, mêmes pressions admissibles à diamètre égal. Le choix se fait donc uniquement sur la longueur nécessaire, et il n’y a aucune raison de prendre une HD si 15 m suffisent — vous paierez 10 kg et 32 mm d’encombrement pour rien.

Moulé sous pression plutôt qu’embouti

Sur cette famille, les disques, la base, le bras et le cadre de guidage, le cliquet et son doigt sont obtenus par moulage sous pression et non par emboutissage de tôle. Deux conséquences concrètes.

La régularité dimensionnelle d’abord : les pièces moulées ne se déforment pas au montage, ce qui garantit un alignement constant du tambour et donc une usure homogène du joint tournant. L’absence de soudure ensuite : sur un enrouleur soudé, la zone affectée thermiquement est le point faible en fatigue. Le moulage la supprime.

La structure à pied unique est le second parti pris. Elle offre moins de tenue aux vibrations qu’un double appui — c’est pour cela que la DLC et la DP7000 existent — mais elle dégage complètement l’accès aux deux faces du tambour, ce qui simplifie nettement l’entretien préventif.

Le rappel lent, une option qui mérite qu’on y pense

Quinze mètres de tuyau rappelés par un ressort tendu à pleine course représentent une énergie réelle. Relâché sans précaution, l’embout fouette. C’est l’accident le plus courant sur ce type de matériel, et la raison pour laquelle l’arrêtoir de tuyau n’est pas un accessoire.

La version à rappel lent répond à ce risque autrement : la bobine ramène le tuyau à vitesse réduite après relâchement. Sur un poste partagé, en atelier de formation ou dans un environnement où plusieurs personnes utilisent le même enrouleur, c’est une dépense qui se justifie sans discussion.

OLP, OMP, OHP : ce que les suffixes désignent

OLP couvre la basse pression, avec un tuyau PVC de qualité prévu pour l’air, l’eau et le gazole, jusqu’à 21 bar et 65 °C.

OMP couvre la moyenne pression, avec un tuyau à tresse d’acier adapté aux lubrifiants, aux carburants et à la graisse, de 138 à 224 bar et jusqu’à 99 °C.

OHP couvre la haute pression, jusqu’à 345 bar. À noter que la pression admissible de l’enrouleur nu dépasse parfois celle de l’ensemble livré avec tuyau : le 7650 OHP est donné pour 276 bar avec son tuyau, 345 bar sans. C’est le tuyau qui limite, pas la bobine.

Références air, eau et gazole — basse pression

Encombrement commun : 514 x 502 mm, largeur de 178 mm sur la 7000 et 210 mm sur la HD70000. Quatre trous de fixation de Ø 13,1 mm.

Références huile — moyenne pression

Références huile — haute pression

Version ATEX

Cette gamme se commande en exécution ATX pour les atmosphères explosibles : le suffixe -ATX ajouté à la référence désigne l’enrouleur conforme à la directive 2014/34/UE. Le dossier technique de la gamme ATX de Reelcraft est déposé auprès de Bureau Veritas, organisme notifié 2004, sous le numéro de dépôt EPS 23 ATEX 3 048, valable jusqu’au 29 janvier 2033.

L’exécution ATX n’est pas une référence de stock : elle se configure à la commande au même titre que le reste de la gamme, et le marquage applicable est précisé au devis en fonction de la série et de la configuration retenues. La déclaration UE de conformité accompagne l’appareil livré.
