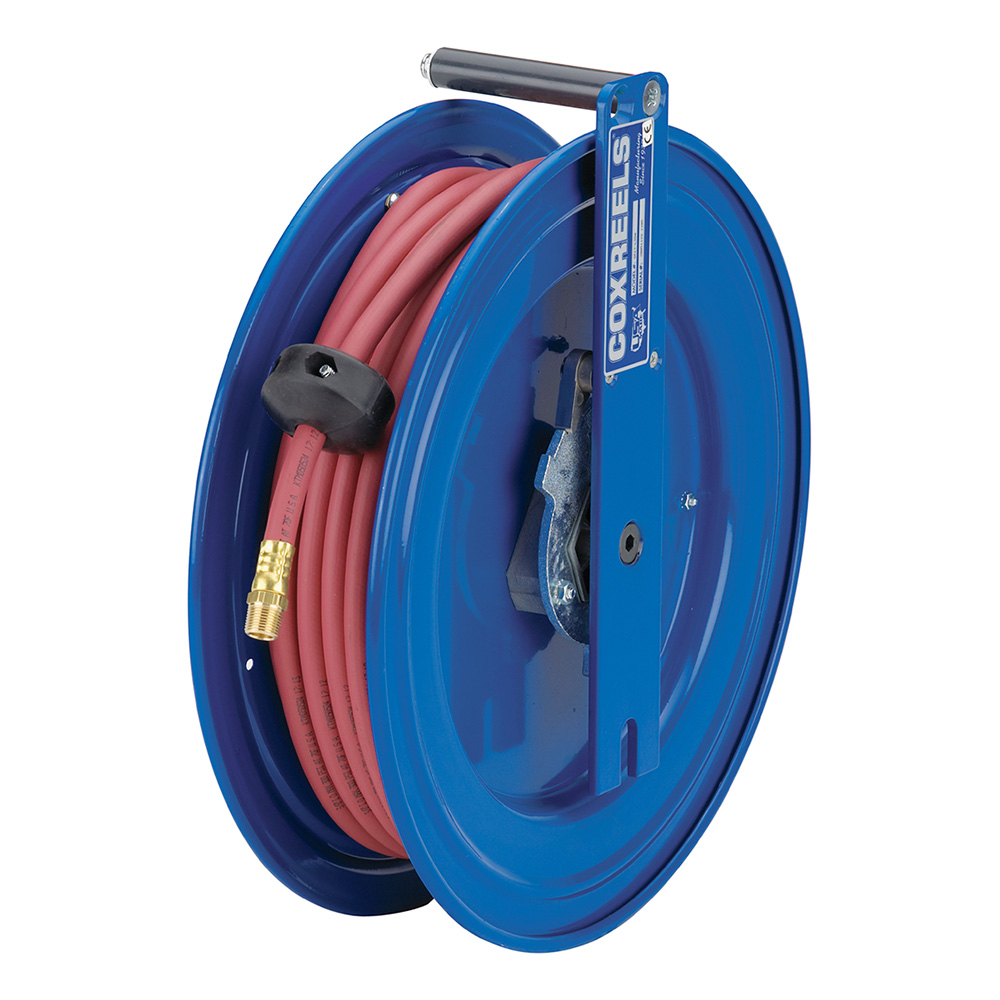

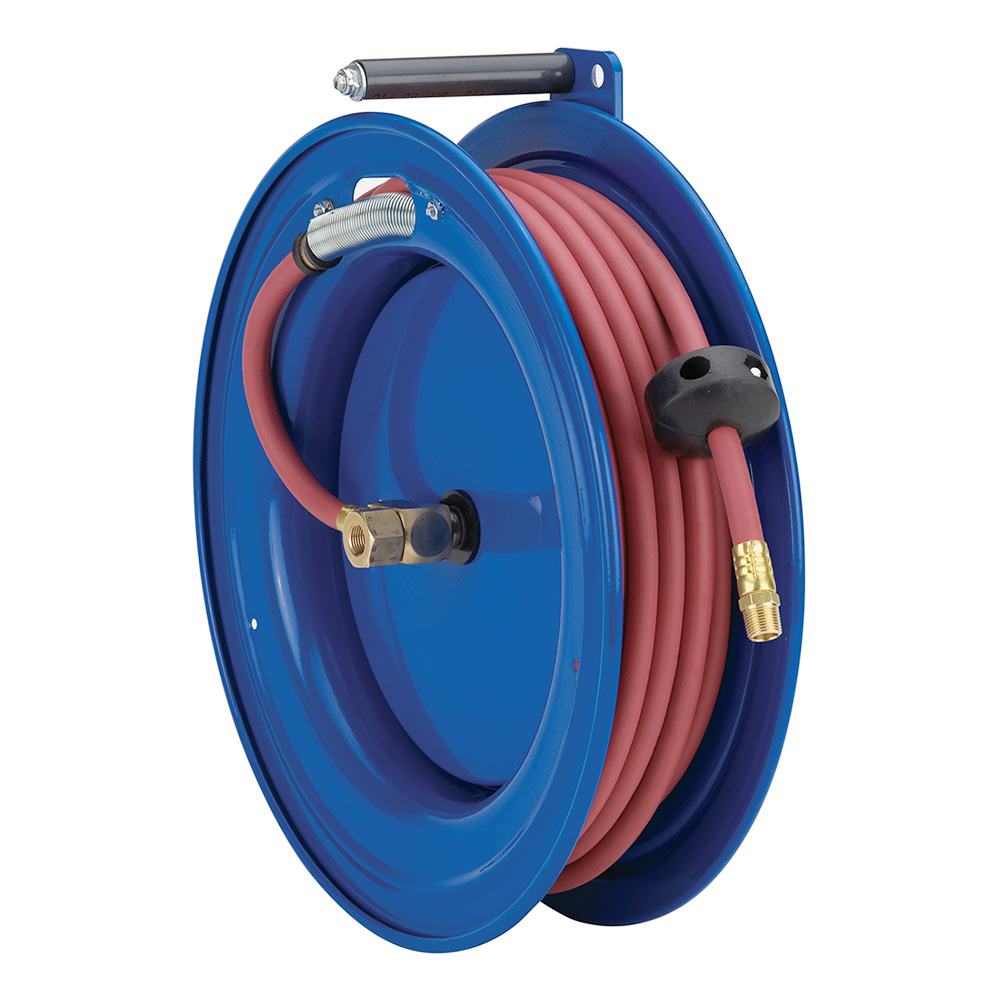

La série S se monte par le côté, sur une surface verticale plane, dans une armoire ou un coffret. Sa platine à deux boulons se pose et se dépose sans outillage particulier, ce qui permet de déplacer l’enrouleur d’un poste à l’autre au lieu de l’immobiliser. Le tuyau peut sortir dans n’importe quelle direction sur 360°.

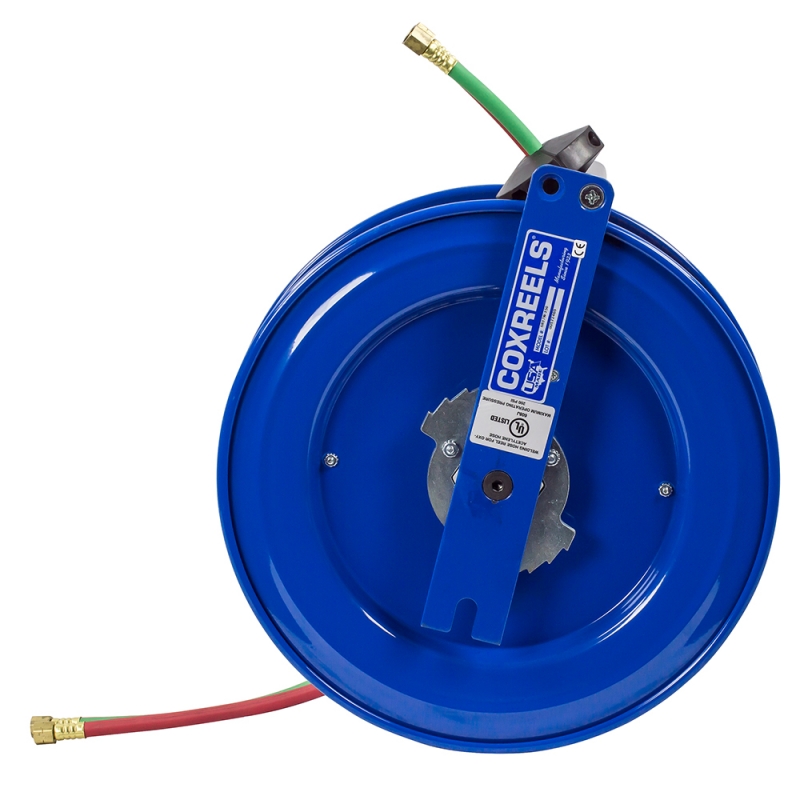

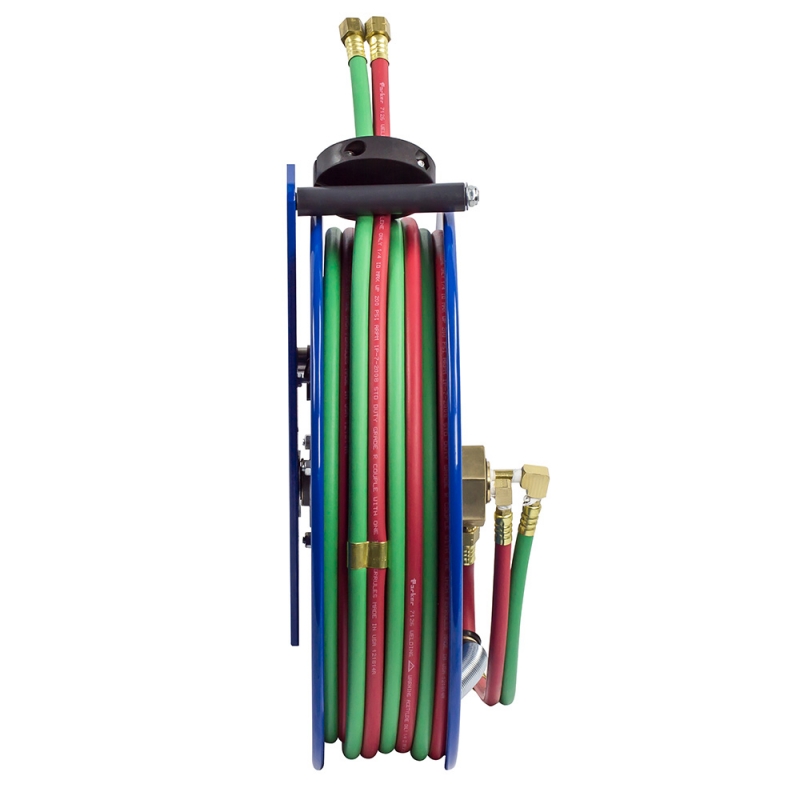

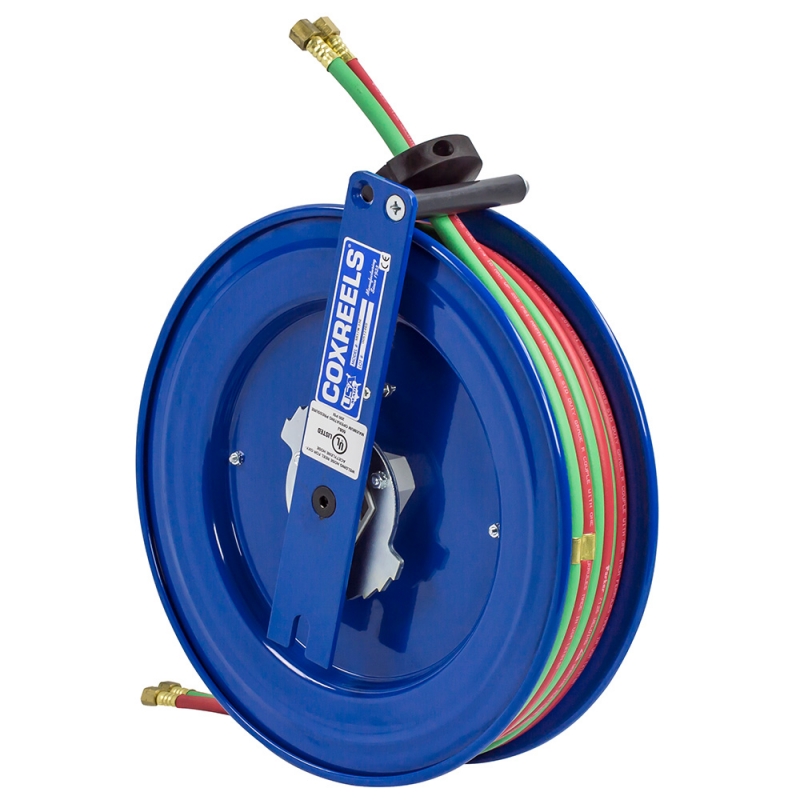

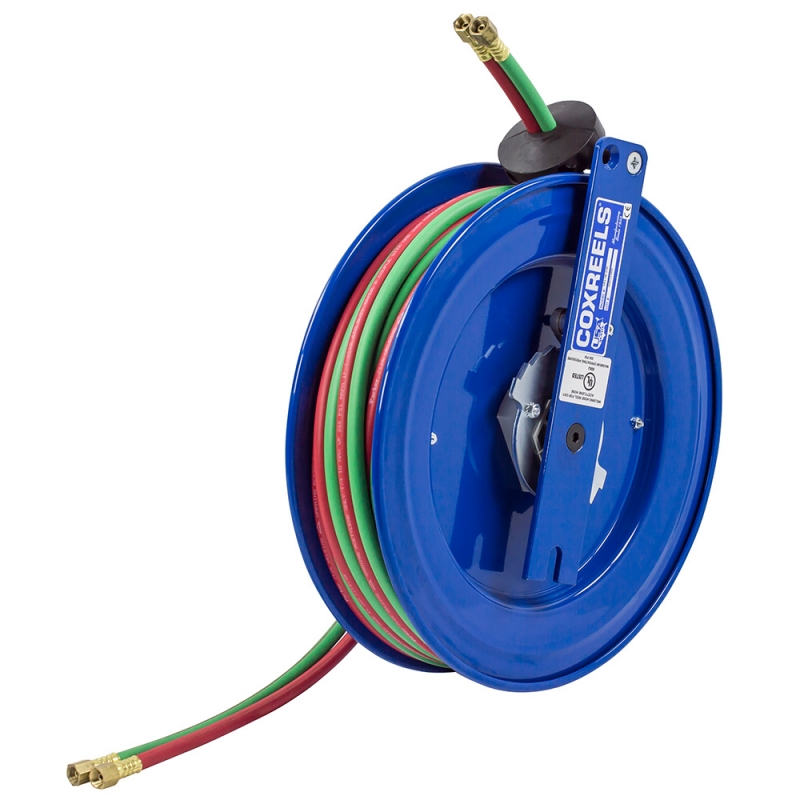

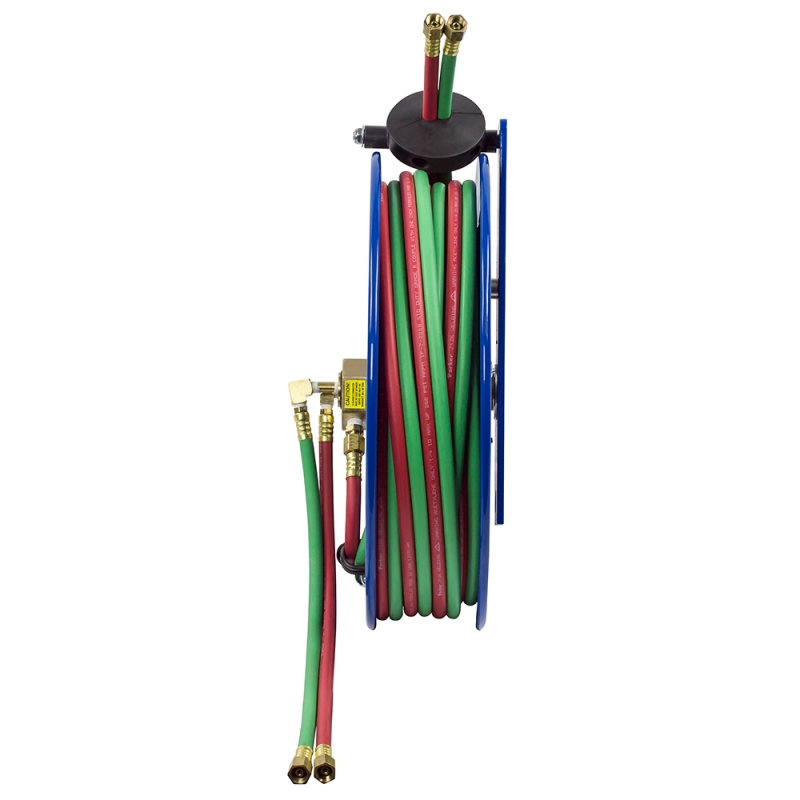

La série SW est sa déclinaison soudure, équipée d’un tuyau jumelé oxyacétylène ou d’un tuyau T-Grade pour les autres gaz, avec un raccord tournant à deux voies dont les deux raccordements sortent du même côté de l’enrouleur.
Points clés
- Montage latéral sur surface verticale, armoire, coffret ou établi
- Platine à deux boulons, pose et dépose rapides
- Sortie de tuyau libre sur 360°
- Barre de maintien empêchant le tuyau de sortir des flasques
- Bras et base d’une seule pièce en acier de 6 mm, axe plein de 25 mm
- Version sans cliquet disponible, suffixe -BXC
- Montage à droite ou à gauche : remplacer le R de la référence par un L
- Réenroulement freiné jusqu’à 80 % plus lent sur les versions EZ-Coil
Encombrement
Neuf tailles de bras, de 146 à 241 mm de largeur, de 362 à 530 mm de hauteur et de 330 à 495 mm de longueur hors tout. L’entraxe de fixation est de 64 mm sur toutes.
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Pourquoi un montage latéral change la donne
Les enrouleurs sur pédestale demandent un dégagement au sol ou une fixation murale dédiée. La série S se fixe sur n’importe quelle surface verticale plane — flanc d’armoire, montant de pont élévateur, paroi de caisse de véhicule, bâti de machine-outil — et n’occupe que l’épaisseur de son bras.
La platine à deux boulons est le second effet, moins évident : elle rend l’enrouleur détachable. Un atelier qui équipe trois postes d’un même point d’ancrage peut faire circuler un seul enrouleur entre eux, ce qu’aucune fixation soudée ne permet.
La version sans cliquet, suffixe -BXC, répond à un besoin opposé au réglage habituel : sur un poste où le tuyau doit revenir dès qu’on le lâche, le blocage multi-positions est une gêne plutôt qu’une aide.
Soudure : le tuyau détermine le gaz, pas l’inverse
La série SW se commande selon le gaz à distribuer, et le fabricant est explicite sur ce point : l’emploi d’un autre type de tuyau que celui prévu n’est pas recommandé.
| Version |
Tuyau |
Gaz |
| Oxyacétylène |
Jumelé, conforme aux spécifications R.M.A. et C.G.A. type V.D. grade R |
Oxygène et acétylène |
| T-Grade |
Tuyau T-Grade |
MAPP, propane, gaz naturel, gaz combustibles |

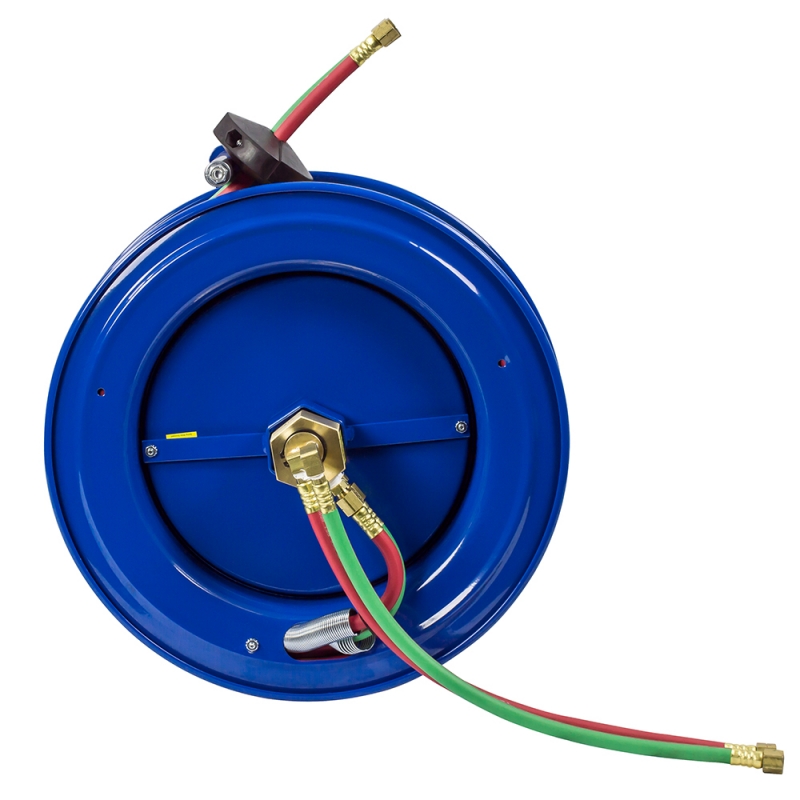

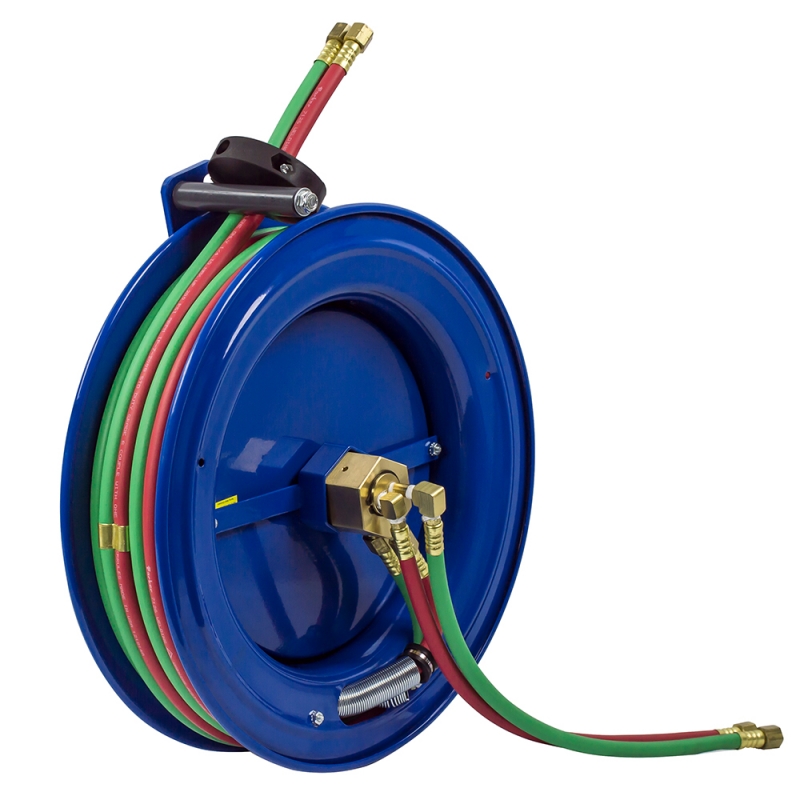

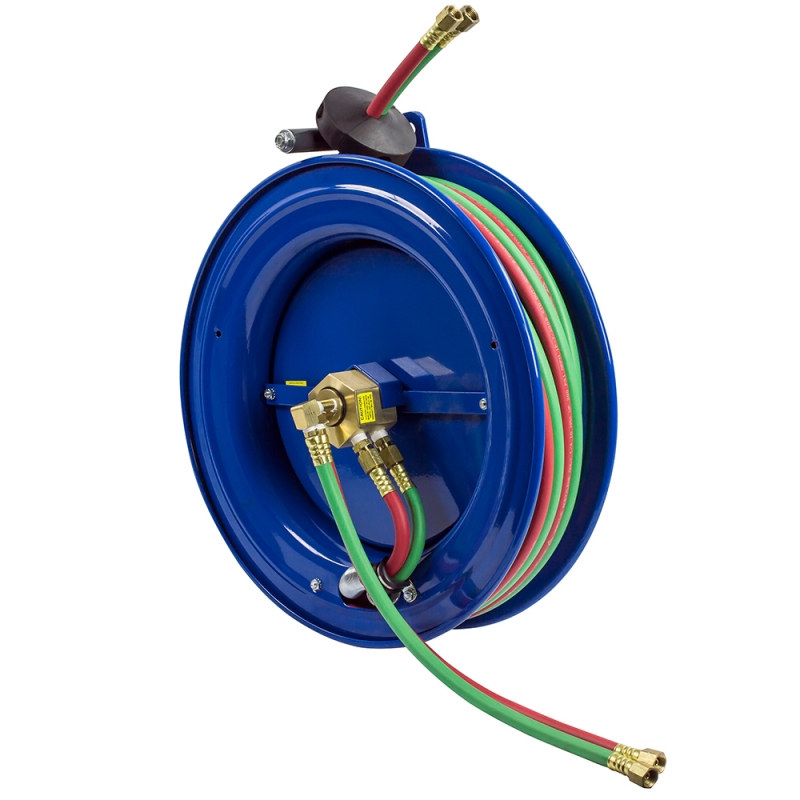

Le raccord tournant des modèles SW est à deux voies en laiton, avec les deux raccordements du même côté de l’enrouleur — ce qui évite de faire passer une ligne derrière la bobine. Ses joints sont en Viton, et non en nitrile comme sur le reste de la gamme : c’est ce qui les rend compatibles avec les gaz de soudage.
Références basse pression, 21 bar
Les références indiquées sont celles du montage à droite. Pour un montage à gauche, remplacer le R par un L : SR13-L125 devient SL13-L125.
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Version EZ-Coil |
Référence nue |
| SR13-L125 |
6 mm |
13 mm |
8 m |
EZ-SR13-L125 |
SR13L-L125 |
| SR15-L135 |
6 mm |
13 mm |
11 m |
EZ-SR15-L135 |
SR15L-L135 |
| SR15-L325 |
10 mm |
16 mm |
8 m |
EZ-SR15-L325 |
SR15L-L325 |
| SR17-L350 |
10 mm |
16 mm |
15 m |
EZ-SR17-L350 |
SR17L-L350 |
| SR17-L430 |
13 mm |
19 mm |
9 m |
EZ-SR17-L430 |
SR17L-L430 |
| SR19-L450 |
13 mm |
19 mm |
15 m |
EZ-SR19-L450 |
SR19L-L450 |
Références moyenne pression, 172 et 207 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Référence nue |
| SR17-M325 |
10 mm |
16 mm |
8 m |
207 bar |
SR17L-M325 |
| SR19-M350 |
10 mm |
16 mm |
15 m |
207 bar |
SR19L-M350 |
| SR17-M425 |
13 mm |
19 mm |
8 m |
172 bar |
SR17L-M425 |
| SR19-M450 |
13 mm |
19 mm |
15 m |
172 bar |
SR19L-M450 |
Références haute pression, 276 et 345 bar
| Référence équipée |
Ø int. |
Ø ext. |
Longueur |
Pression |
Référence nue |
| SR17-H125 |
6 mm |
13 mm |
8 m |
345 bar |
SR17L-H125 |
| SR19-H150 |
6 mm |
13 mm |
15 m |
345 bar |
SR19L-H150 |
| SR17-H325 |
10 mm |
16 mm |
8 m |
276 bar |
SR17L-H325 |
| SR19-H350 |
10 mm |
16 mm |
15 m |
276 bar |
SR19L-H350 |
Références soudure, série SW
Les modèles nus de la série SW sont livrés avec leur tuyau d’alimentation.
| Référence équipée |
Gaz |
Ø int. |
Longueur |
Pression |
Référence nue |
| SR17W-150 |
Oxyacétylène |
6 mm |
15 m |
14 bar |
SR17WL-150 |
| SR19W-175 |
Oxyacétylène |
6 mm |
23 m |
14 bar |
SR19WL-175 |
| SR17WT-150 |
T-Grade |
6 mm |
15 m |
14 bar |
SR17WTL-150 |
| SR19WT-175 |
T-Grade |
6 mm |
23 m |
14 bar |
SR19WTL-175 |
