Enrouleur de tuyau Coxreels à châssis hybride symétrique décliné en vingt-cinq tailles, permettant d'obtenir une même capacité sous plusieurs encombrements, en 25 mm sous 276 bar jusqu'à 137 m, à manivelle ou e…
| Type de produit | Enrouleur de tuyau |
|---|---|
| Matériau | Acier peint, Inox 304, Inox 316 |
| Entraînement | Manuel, Motorisé |
| Type de fixation | Au sol, Mural fixe |
| Utilisation | Eau, Huile, Incendie, Solvants |
| Ø tuyau | 3/4″ – DN 19, 1″ – DN 25 |
| Pression | 276 bars |
| Équipement | Dévidoir nu |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m, Plus de 100 m |
| Zone ATEX | Non |

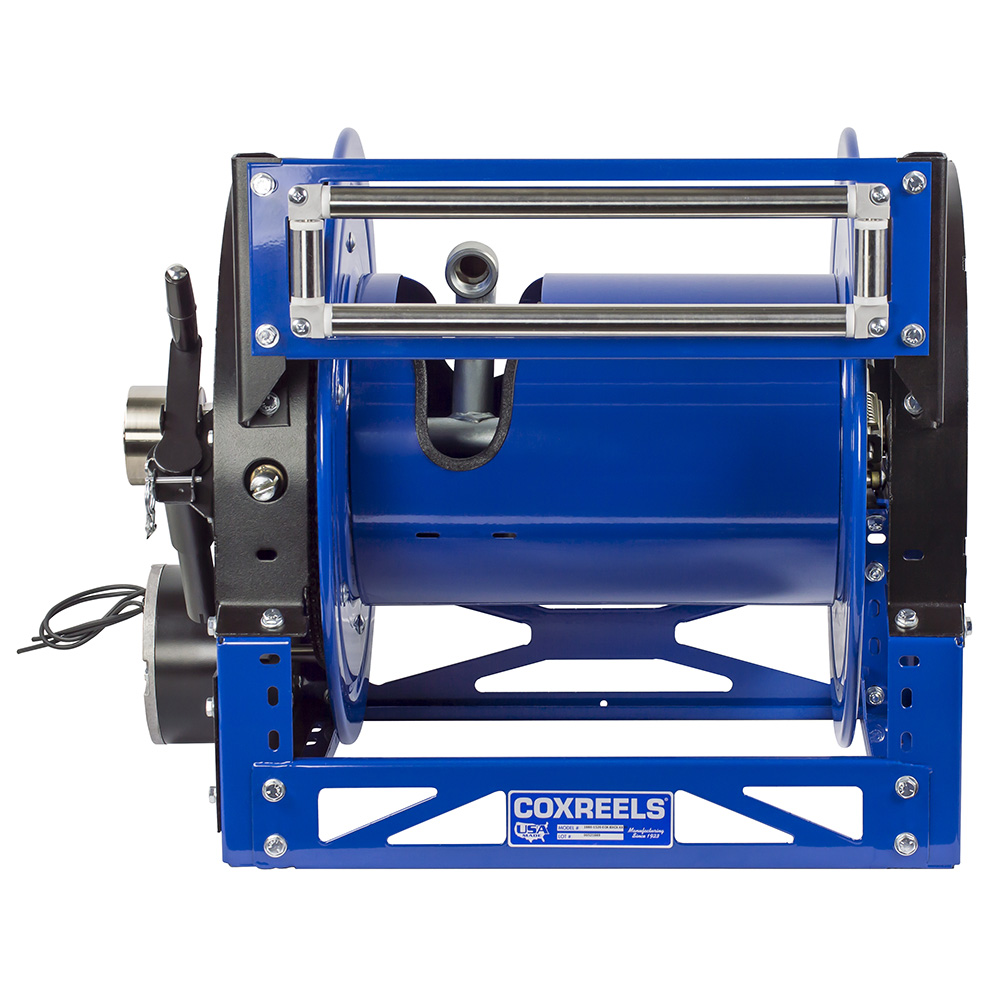

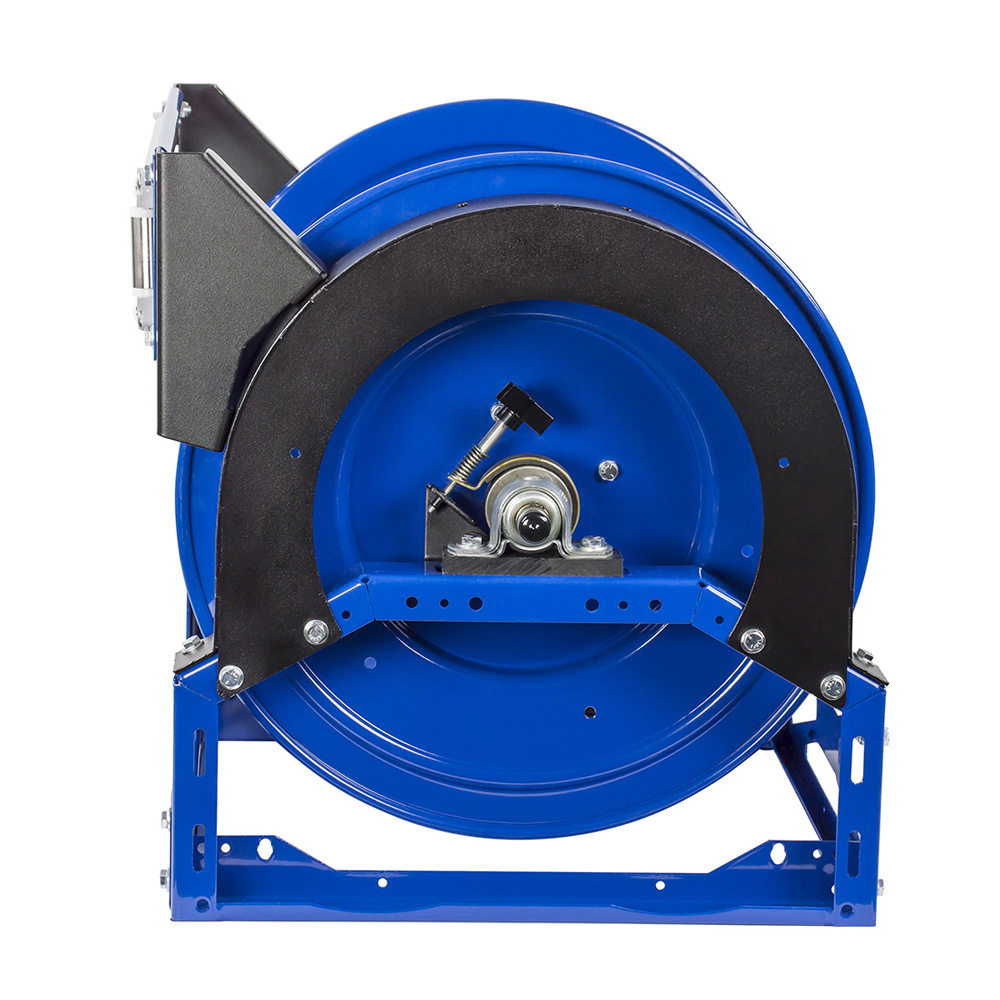

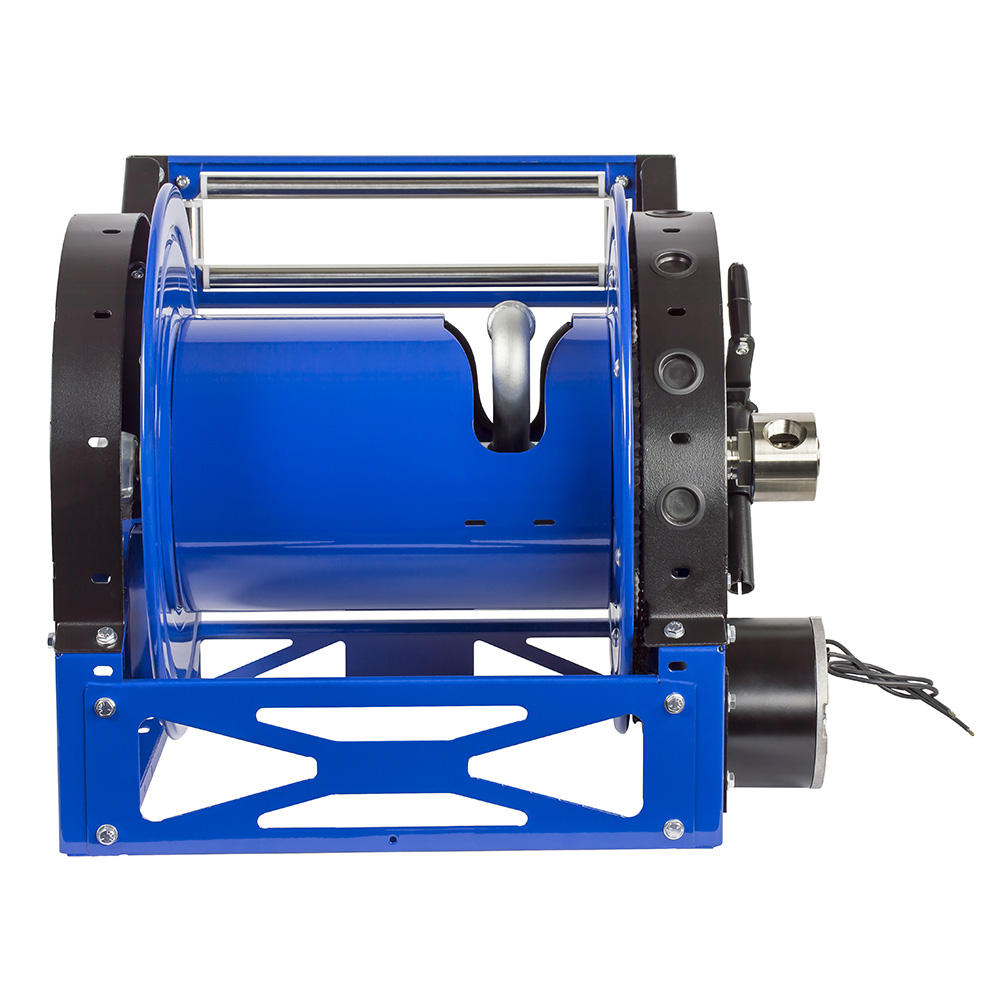

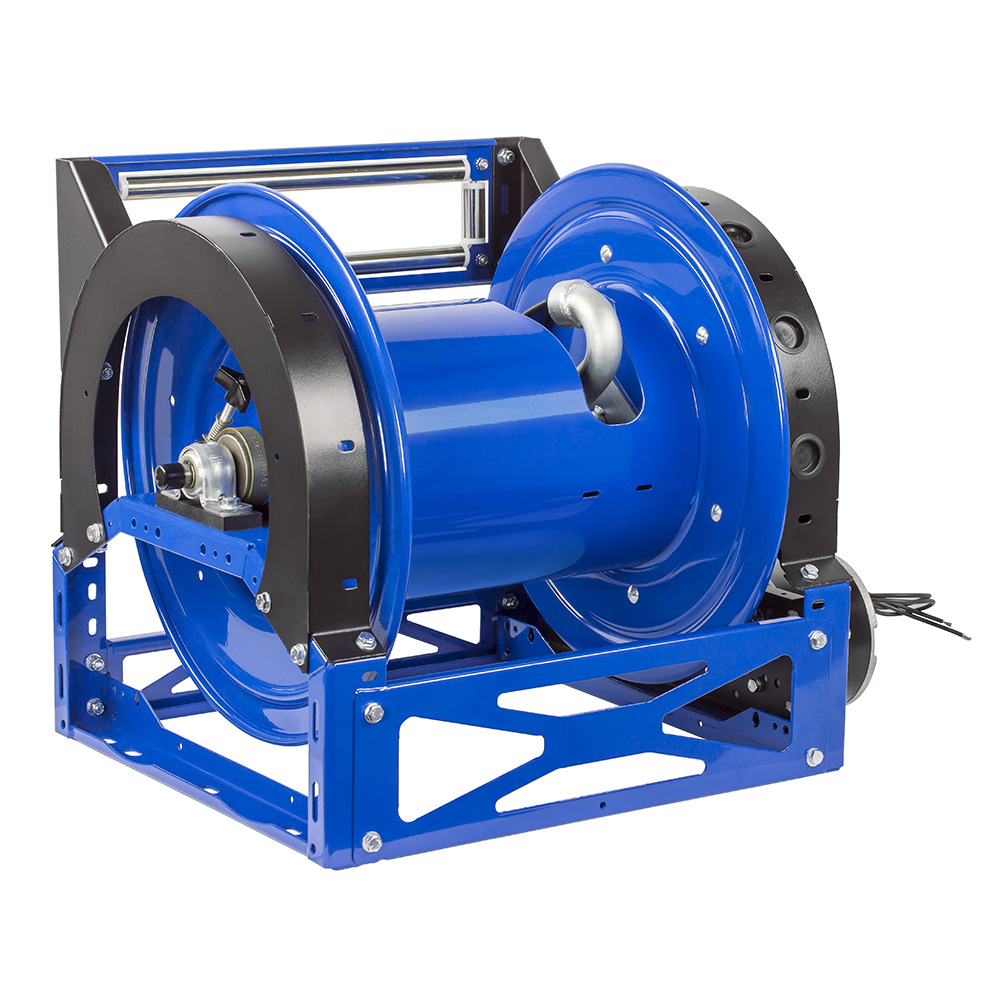

La série 1600 est la gamme la plus configurable de Coxreels : un châssis hybride symétrique décliné en vingt-cinq tailles, qui permet d’obtenir une même capacité de tuyau sous plusieurs encombrements différents. Elle tient 276 bar en 25 mm de diamètre intérieur, sur des longueurs de 15 à 137 m.

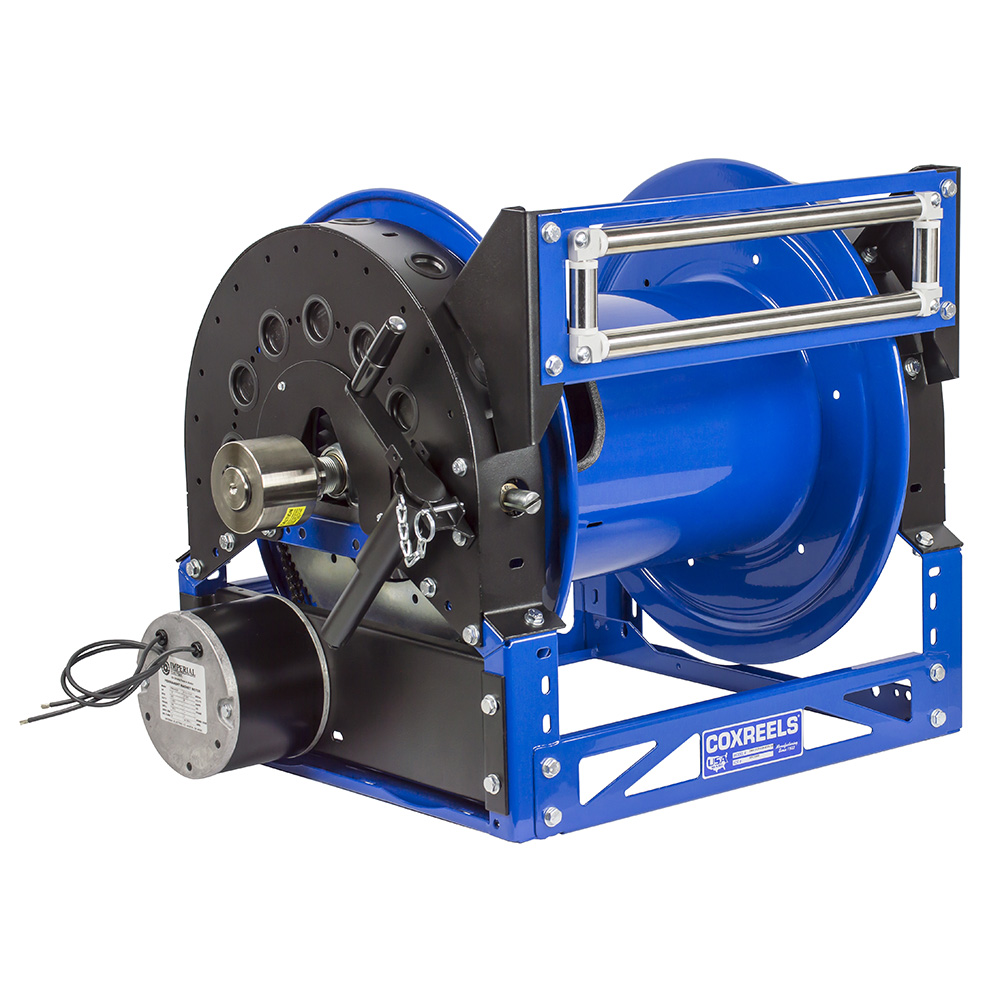

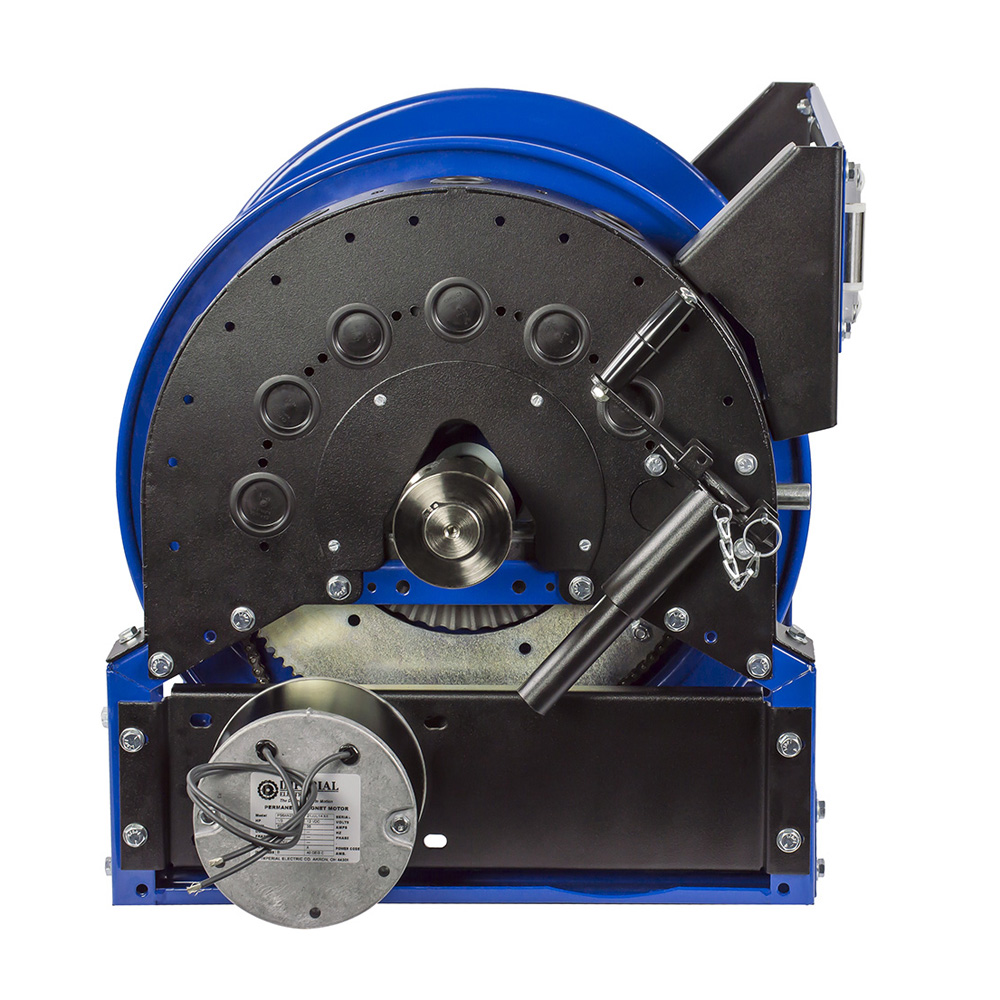

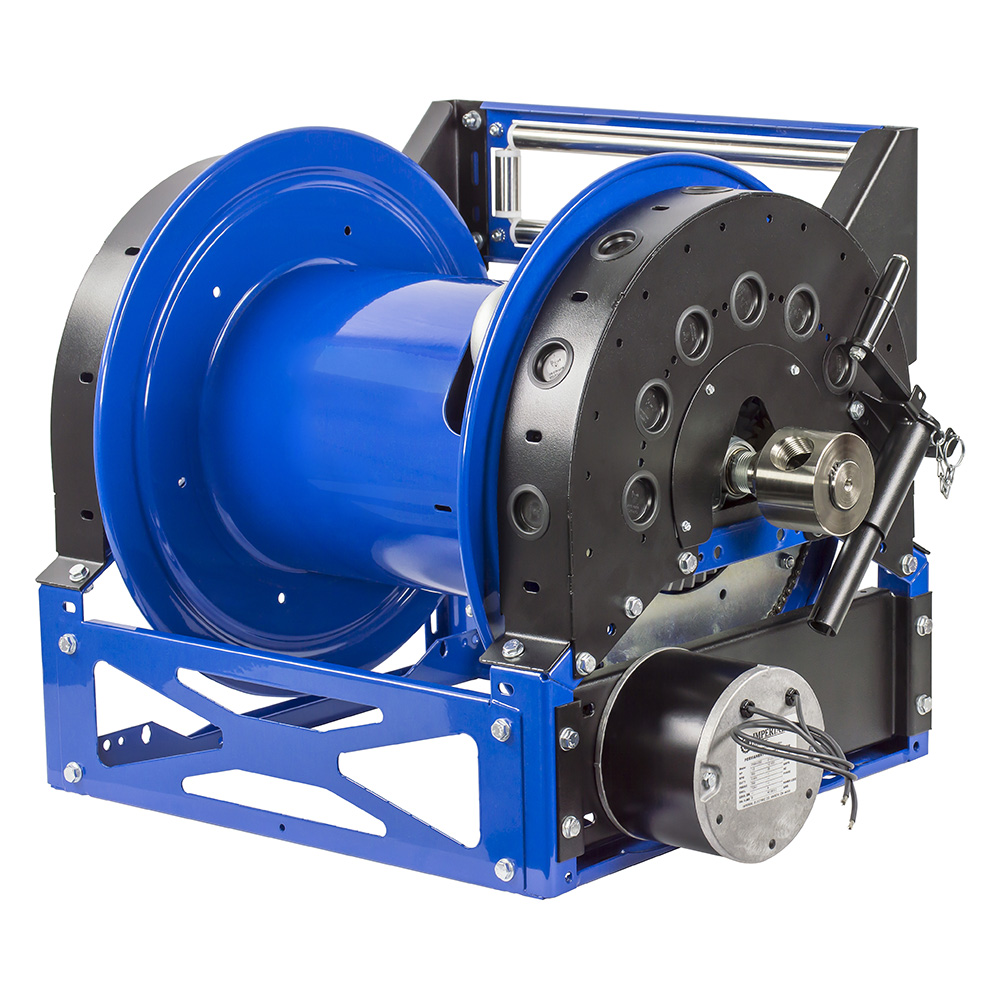

Elle existe à manivelle et en neuf motorisations, dont une version 230 V alternatif — la seule du catalogue Coxreels à correspondre directement au réseau européen.
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
C’est la particularité de cette série, et elle ne se comprend pas en lisant le tableau de capacités. Plusieurs références offrent la même longueur de tuyau sous des encombrements différents : la capacité de 40 m s’obtient avec un tambour de 508 mm et un flasque de 508 mm, ou avec un tambour de 292 mm et un flasque de 610 mm.
La conséquence pratique est directe. Sur un véhicule ou dans un local contraint, ce n’est pas la capacité qui pose problème mais la cote qui dépasse — la hauteur sous un plafond bas, la largeur entre deux équipements, la longueur en porte-à-faux. La série 1600 permet de choisir quelle dimension sacrifier, là où une gamme classique impose un format unique par capacité.
C’est aussi ce qui la destine aux systèmes intégrés par des fabricants d’équipement, où l’enrouleur doit entrer dans une enveloppe définie par autre chose que lui.
Les motorisations électriques du catalogue Coxreels sont pour l’essentiel en 12 ou 24 V continu, et en 115 V alternatif pour les versions secteur — tension du réseau nord-américain. La série 1600 est la seule à proposer une motorisation en 230 V alternatif, suffixe EJ, qui correspond au réseau européen.
Une précision nécessaire : cette version est annoncée antidéflagrante au sens de la réglementation nord-américaine, sans marquage ATEX revendiqué. Une installation en zone classée au sens de la directive 99/92/CE demande un matériel certifié pour cette réglementation.
Le circuit de fluide peut être commandé en acier inoxydable 304 ou 316. C’est la seule série du catalogue où le fabricant précise la nuance, ce qui permet de choisir en connaissance de cause : le 316, allié au molybdène, résiste mieux aux chlorures et aux milieux marins que le 304.
Toutes livrées nues, sous 276 bar, entrée en 25 mm femelle NPT. Les capacités sont converties depuis les valeurs du catalogue constructeur, exprimées en pieds.
| Référence | Capacité en 25 mm | Capacité en 19 mm | Largeur de tambour | Ø flasque | Masse |
|---|---|---|---|---|---|
| 1660-0820 | 15 m | 18 m | 203 mm | 508 mm | 24 kg |
| 1660-1120 | 23 m | 30 m | 292 mm | 508 mm | 27 kg |
| 1660-0824 | 23 m | 30 m | 203 mm | 610 mm | 30 kg |
| 1660-1520 | 30 m | 46 m | 394 mm | 508 mm | 31 kg |
| 1660-0924 | 30 m | 46 m | 241 mm | 610 mm | 33 kg |
| 1660-2020 | 40 m | 53 m | 508 mm | 508 mm | 37 kg |
| 1660-1124 | 40 m | 53 m | 292 mm | 610 mm | 33 kg |
| 1660-0828 | 40 m | 53 m | 203 mm | 711 mm | 37 kg |
| 1660-2220 | 50 m | 69 m | 559 mm | 508 mm | 40 kg |
| 1660-1524 | 50 m | 69 m | 394 mm | 610 mm | 37 kg |
| 1660-0928 | 50 m | 69 m | 241 mm | 711 mm | 39 kg |
| 1660-2820 | 61 m | 84 m | 711 mm | 508 mm | 43 kg |
| 1660-2024 | 61 m | 84 m | 508 mm | 610 mm | 41 kg |
| 1660-1128 | 61 m | 84 m | 292 mm | 711 mm | 40 kg |
| 1660-2224 | 69 m | 99 m | 559 mm | 610 mm | 44 kg |
| 1660-1328 | 69 m | 99 m | 343 mm | 711 mm | 49 kg |
| 1660-3320 | 76 m | 114 m | 838 mm | 508 mm | 47 kg |
| 1660-2424 | 76 m | 114 m | 610 mm | 610 mm | 46 kg |
| 1660-1528 | 76 m | 114 m | 394 mm | 711 mm | 44 kg |
| 1660-2824 | 91 m | 137 m | 711 mm | 610 mm | 49 kg |
| 1660-3324 | 107 m | 152 m | 838 mm | 610 mm | 53 kg |
| 1660-2028 | 107 m | 152 m | 508 mm | 711 mm | 48 kg |
| 1660-2228 | 122 m | 168 m | 559 mm | 711 mm | 51 kg |
| 1660-2428 | 137 m | 183 m | 610 mm | 711 mm | 52 kg |
| Suffixe | Entraînement | Surcroît de masse |
|---|---|---|
| C | Manivelle en façade, renvoi d’angle | 1 kg |
| A | Pneumatique, moteur à air 4 palettes, corps aluminium | 4 kg |
| AB | Pneumatique, moteur à air 6 palettes, corps fonte | 4 kg |
| E | Électrique 12 V continu, 1/3 ch, réversible | 6 kg |
| EF | Électrique 24 V continu, 1/3 ch, réversible | 6 kg |
| ED | Électrique 12 V continu antidéflagrant, 1/2 ch, réversible | 12 kg |
| EB | Électrique 24 V continu antidéflagrant, 1/2 ch, réversible | 12 kg |
| EA | Électrique 115 V alternatif antidéflagrant, 1/2 ch, réversible | 12 kg |
| EJ | Électrique 230 V alternatif antidéflagrant, 1/2 ch, réversible | 12 kg |
| H | Hydraulique, orifices en bout 9/16-18 UNF | 3 kg |
La série accepte un ensemble d’options qui lui sont propres : joints toriques et raccords tournants de rechange, supports à galets et manivelles, embrayages centrifuges, freins trois voies, pignons réducteurs de vitesse, verrous à broche trois positions, actionneurs de réenroulement, porte-manivelles, sorties multi-angles et carters de chaîne.
Le catalogue destine cette série à l’arrosage à fort débit, aux véhicules de lutte contre l’incendie, au transfert de produits chimiques, aux exploitations minières, aux véhicules de chantier, aux camions-citernes à eau, à la manutention de liquides en vrac et aux systèmes intégrés par les fabricants d’équipement.
