La série 1195 est le plus grand enrouleur de tuyau de Coxreels : 51 mm de diamètre intérieur, soit deux pouces, sur des longueurs de 15 à 38 m, ou jusqu’à 53 m en 38 mm. Elle fonctionne sous 41 bar.
Elle n’existe qu’en version motorisée ou à manivelle démultipliée — la manivelle directe n’est pas proposée sur cette gamme.
Points clés
- Tuyau de 51 mm en standard, 38 mm en capacité optionnelle
- Capacités de 15 à 53 m selon le diamètre
- Pression de service 41 bar

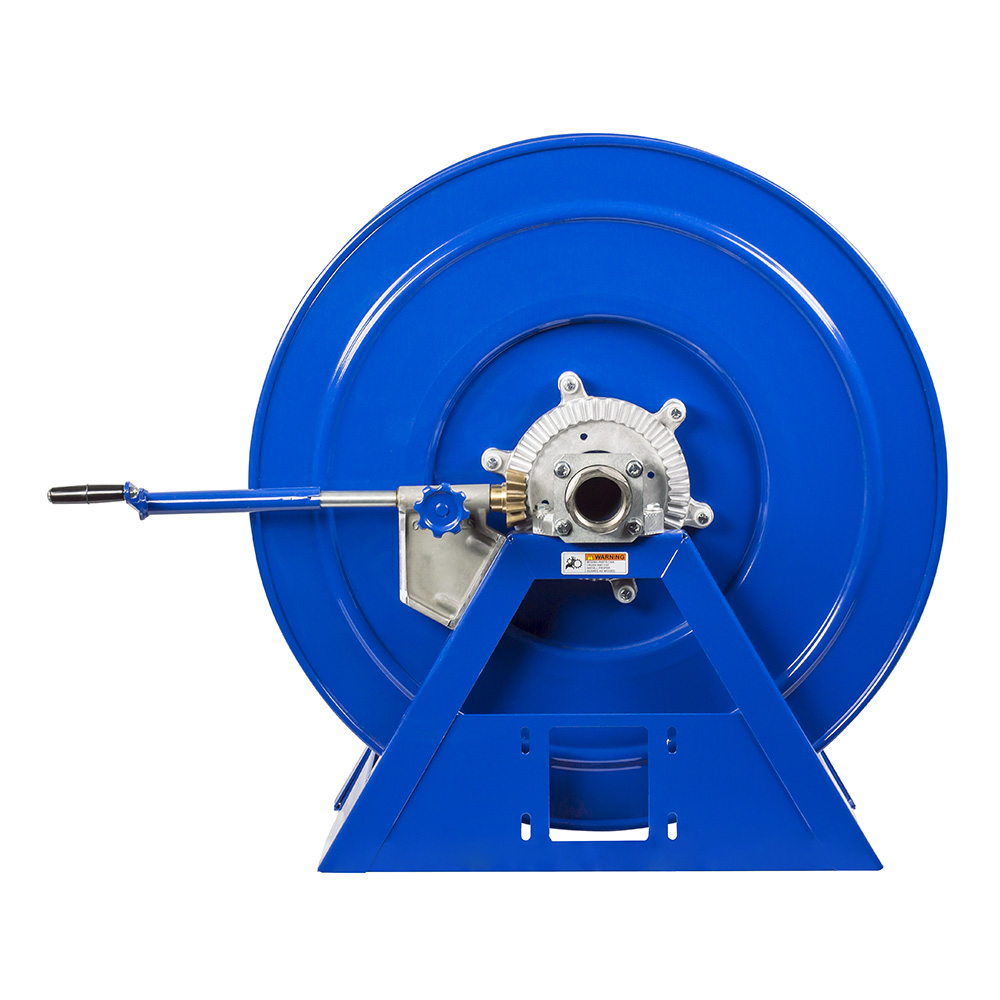

- Raccord tournant acier nickelé chimique coudé à 90°, joints Viton
- Entrée en 51 mm femelle NPT

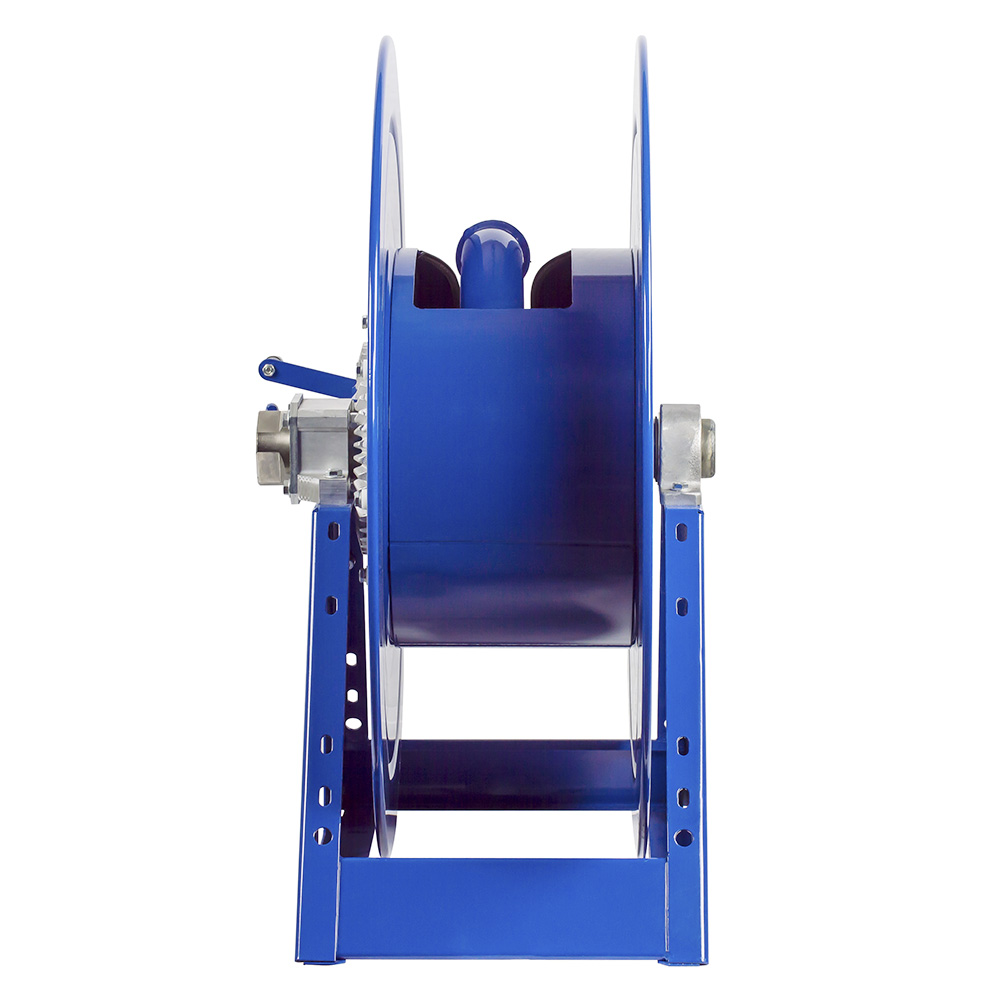

- Bâti en A entièrement soudé, sortie surbaissée et fente de tambour ouverte

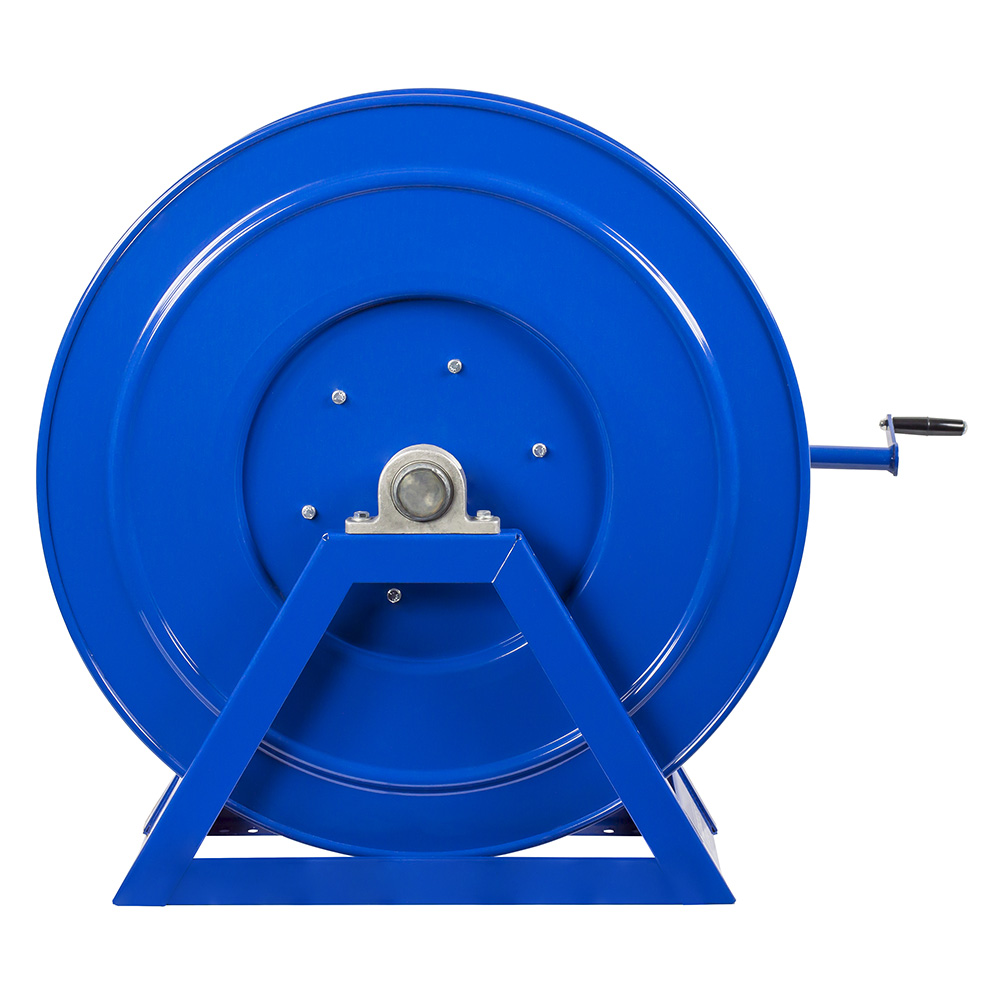

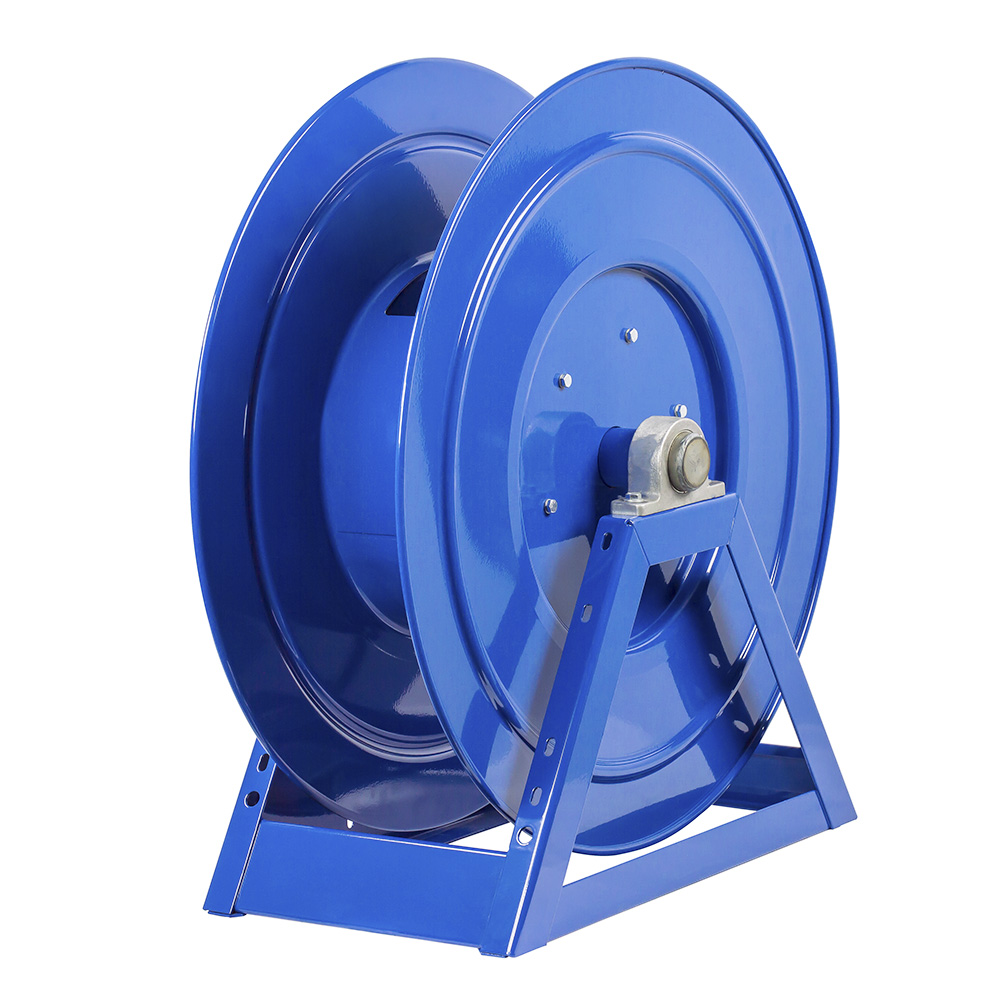

- Paliers horizontaux à semelle, lubrifiés
- Frein de tension réglable
- Adaptateur pour raccords Victaulic disponible sur consultation
Pourquoi ni manivelle directe, ni petits moteurs
Deux absences caractérisent cette série, et elles ont la même cause. La manivelle directe n’est pas proposée, et la liste des motorisations est plus courte que celle des séries 1125 et 1175 — seuls le moteur pneumatique Gast n° 6, le moteur électrique de 1/2 ch et l’hydraulique y figurent, sans les versions de 1/3 ch.

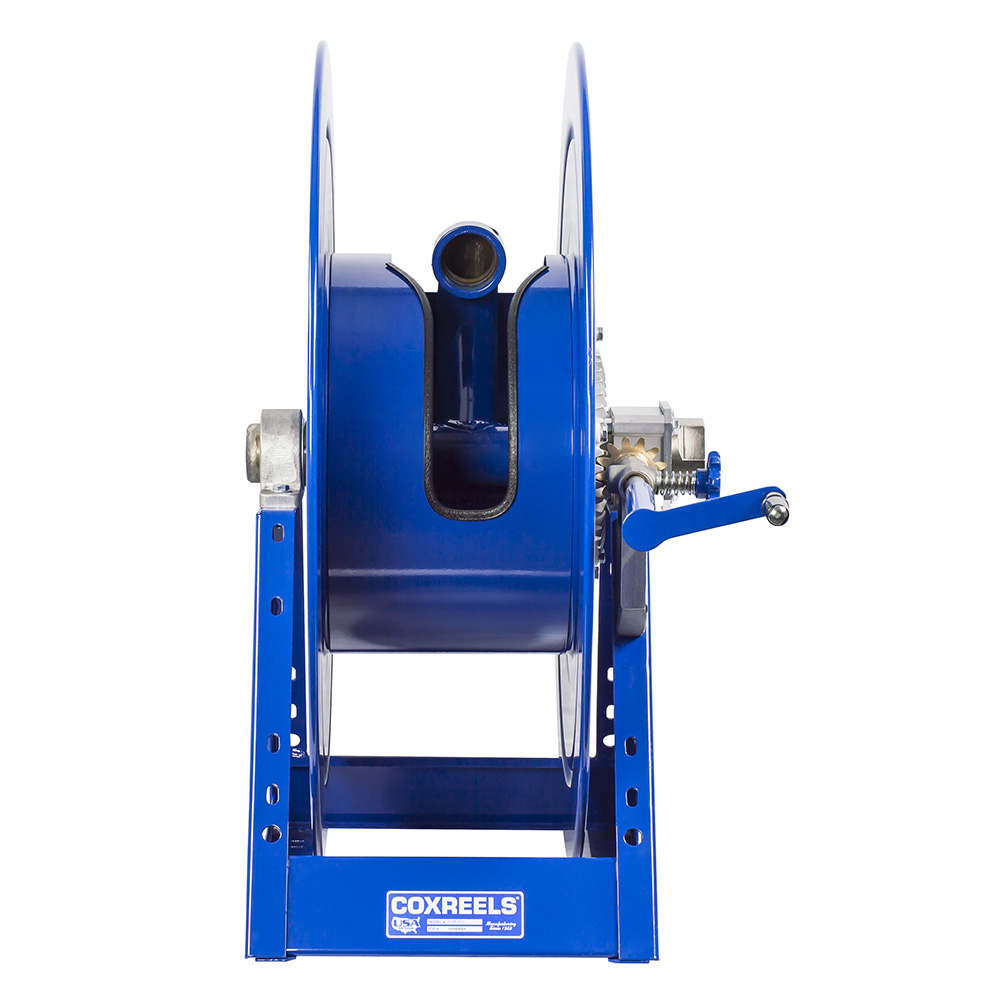

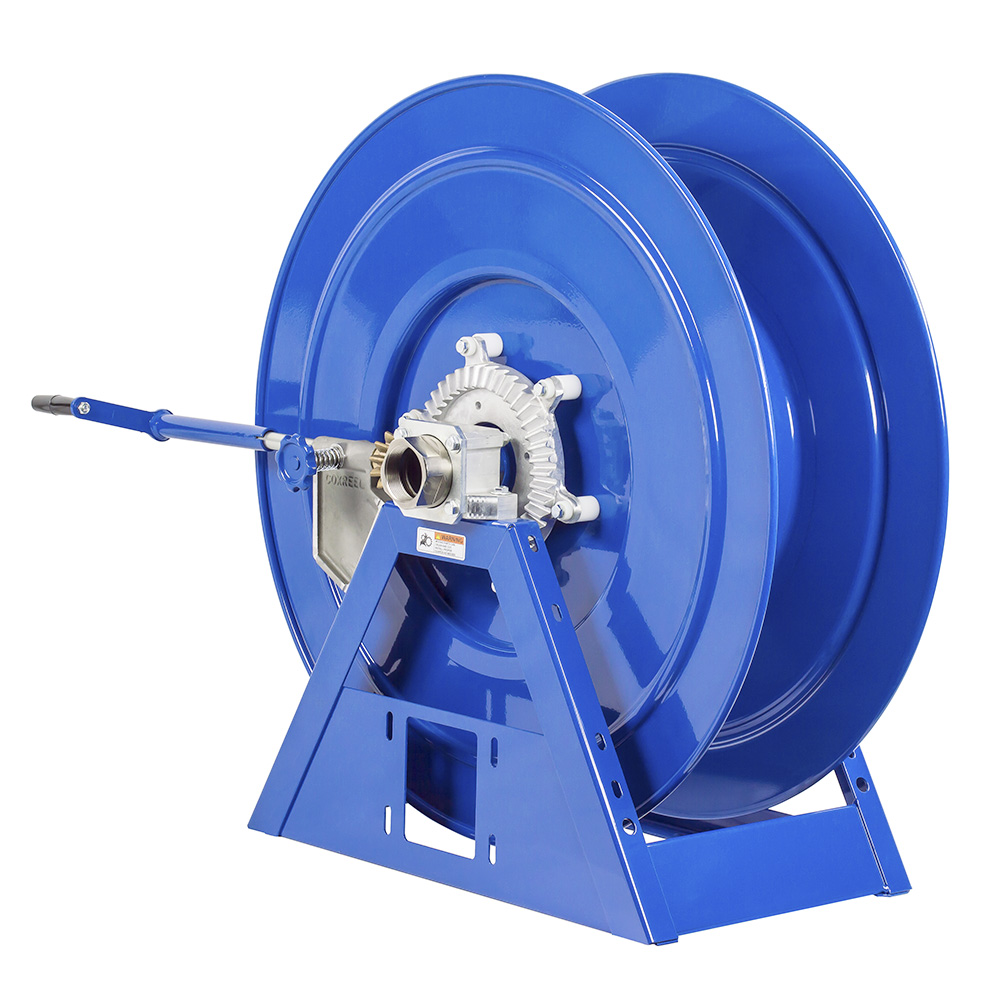

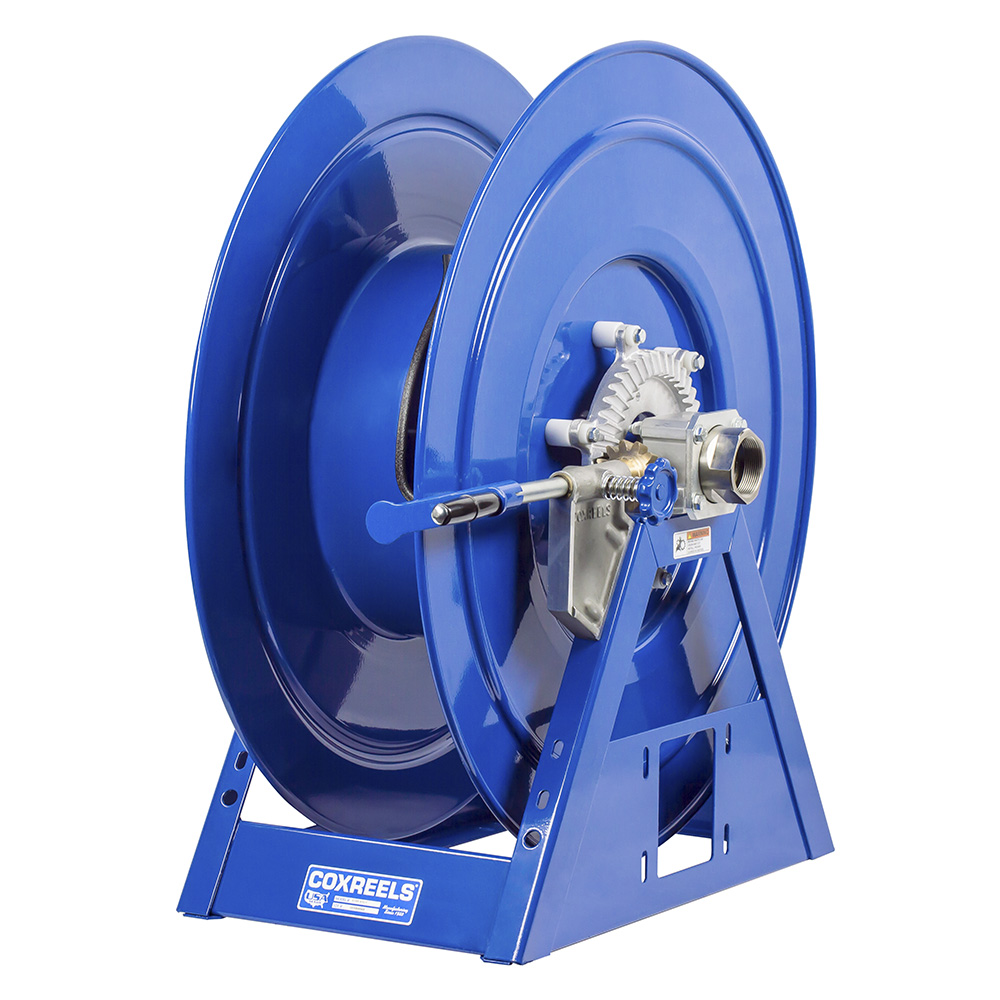

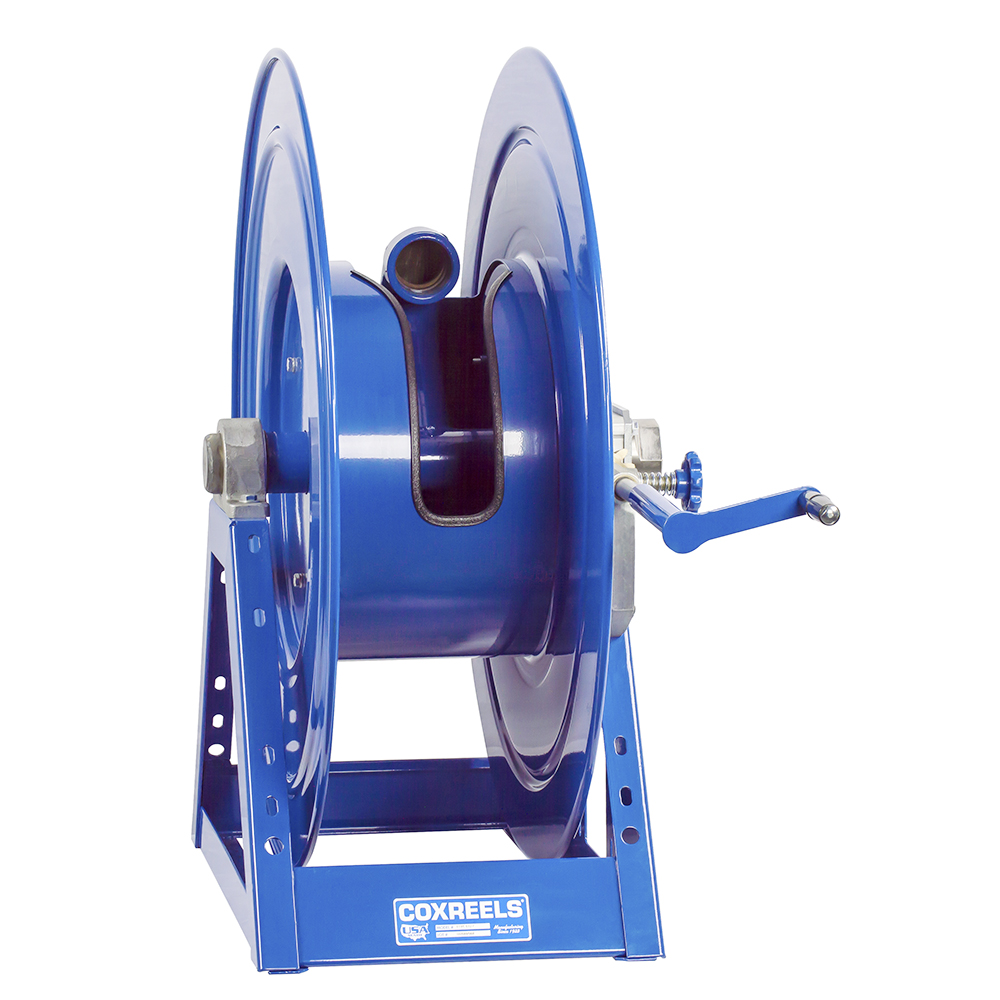

Un tambour recevant 38 m de tuyau de 51 mm développe une inertie et un couple résistant sans commune mesure avec ceux d’un enrouleur de 13 mm. Une manivelle directe demanderait un effort que l’opérateur ne peut pas fournir de façon répétée, et un moteur de 1/3 ch ne démarrerait pas la rotation en charge. La manivelle démultipliée, suffixe C, reste disponible et compense par le rapport de réduction.
C’est aussi pourquoi la transmission motorisée est à chaîne et pignon sur cette gamme, comme sur les 1175 et 1185 : le rapport de réduction fait partie de la solution.
Raccords Victaulic : à demander
Le catalogue signale qu’un adaptateur pour raccords Victaulic est disponible sur consultation. C’est une information à ne pas manquer sur ce diamètre : les réseaux d’eau et de lutte contre l’incendie en gros diamètre emploient couramment ce type de raccord à collier rainuré plutôt qu’un filetage. Sans cet adaptateur, l’enrouleur arrive avec une entrée NPT de 51 mm qu’il faudra reprendre sur site.
Références
Toutes livrées nues, sous 41 bar. Le suffixe X est à remplacer par le code d’entraînement. La capacité optionnelle en 38 mm demande un réducteur.
| Référence |
Capacité standard |
Capacité optionnelle |
Masse |
| 1195-932-X |
51 mm, 15 m |
38 mm, 18 m |
58 kg |
| 1195-1728-X |
51 mm, 18 m |
38 mm, 26 m |
61 kg |
| 1195-1332-X |
51 mm, 23 m |
38 mm, 30 m |
67 kg |
| 1195-2428-X |
51 mm, 27 m |
38 mm, 41 m |
77 kg |
| 1195-2032-X |
51 mm, 35 m |
38 mm, 46 m |
84 kg |
| 1195-3228-X |
51 mm, 38 m |
38 mm, 53 m |
99 kg |
Entraînements disponibles
| Suffixe |
Entraînement |
Surcroît de masse |
| C |
Manivelle en façade, renvoi d’angle démultiplié |
1 kg |
| AB |
Pneumatique, moteur à air Gast n° 6 |
4 kg |
| EB |
Électrique 24 V continu, 1/2 ch, réversible |
12 kg |
| ED |
Électrique 12 V continu antidéflagrant, 1/2 ch, réversible |
12 kg |
| EA |
Électrique 115 V alternatif antidéflagrant, 1/2 ch, réversible |
12 kg |
| EJ |
Électrique 230 V alternatif antidéflagrant, 1/2 ch, réversible |
12 kg |
| H |
Hydraulique, orifices en bout 9/16-18 UNF, réversible |
3 kg |
Les versions annoncées antidéflagrantes le sont au sens de la réglementation nord-américaine : le catalogue ne revendique aucun marquage ATEX, et une installation en zone classée au sens de la directive 99/92/CE demande un matériel certifié pour cette réglementation. Pour le réseau européen, la motorisation EJ en 230 V alternatif est celle à retenir.
Applications
Le catalogue destine cette série à la distribution à fort débit, à la manutention de liquides en vrac, aux camions-citernes à eau, aux mines, aux chantiers, aux exploitations agricoles, au transfert de produits chimiques, à l’avitaillement d’aéronefs et aux camions de carburant.
Raccordement
Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine et l’adaptateur Victaulic sur consultation. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
