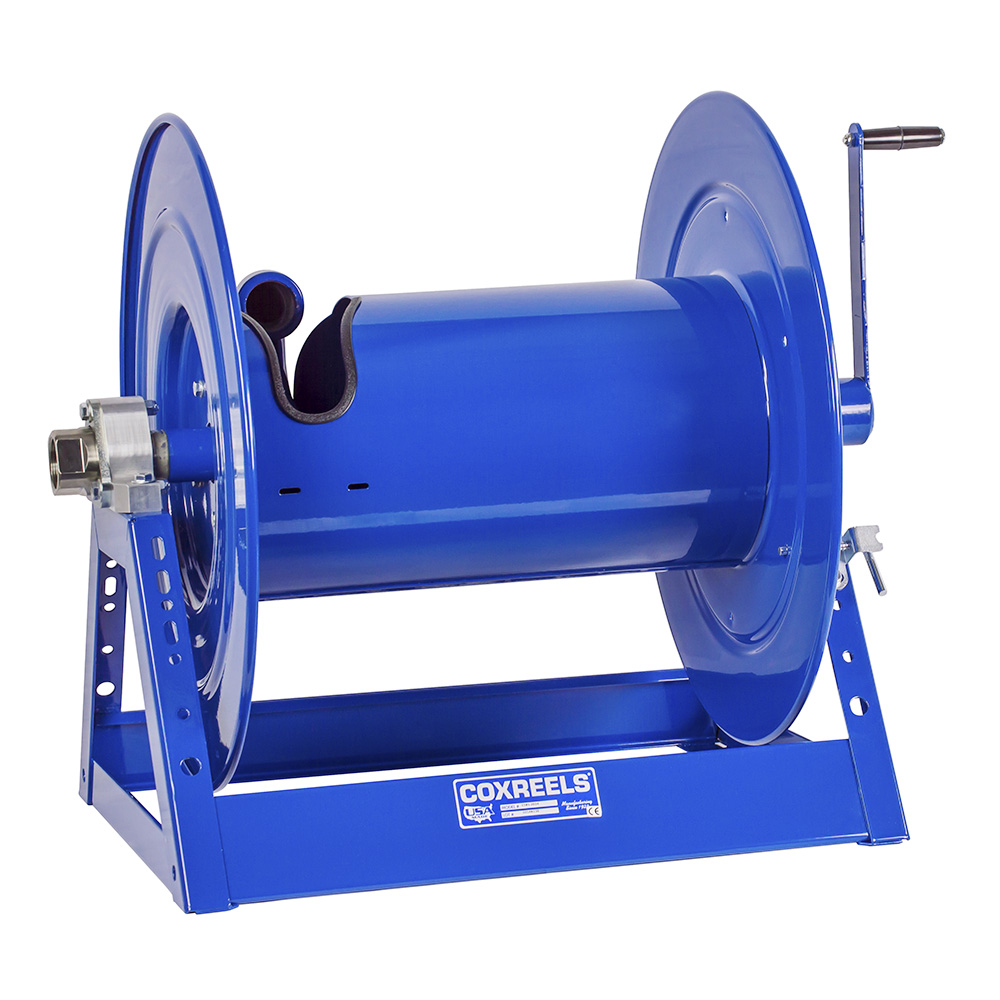

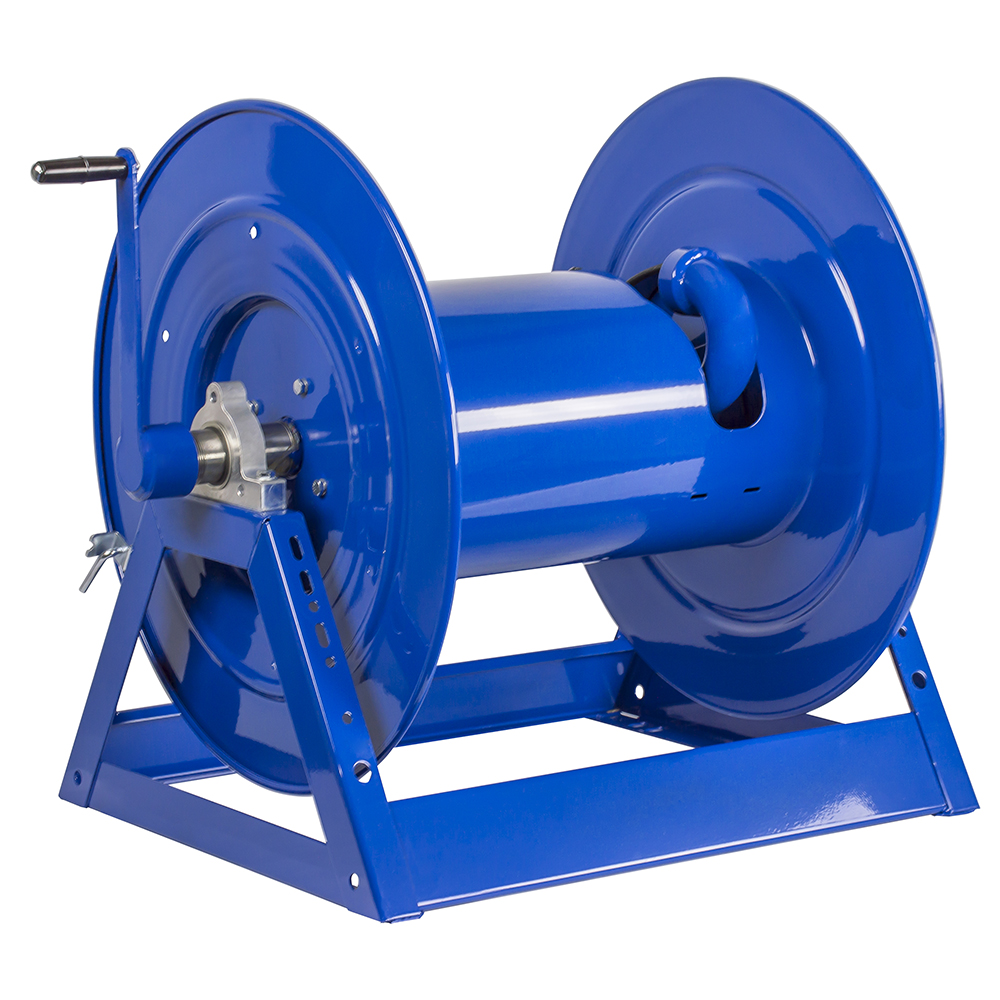

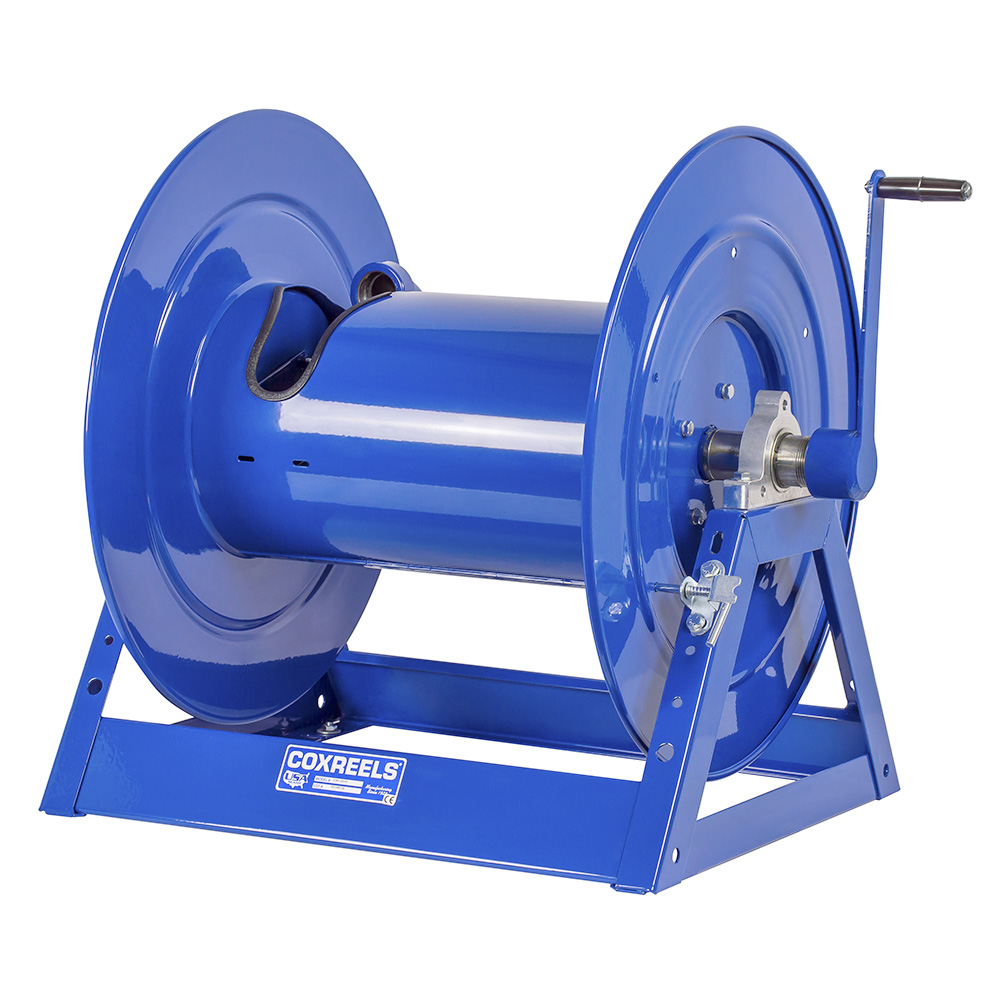

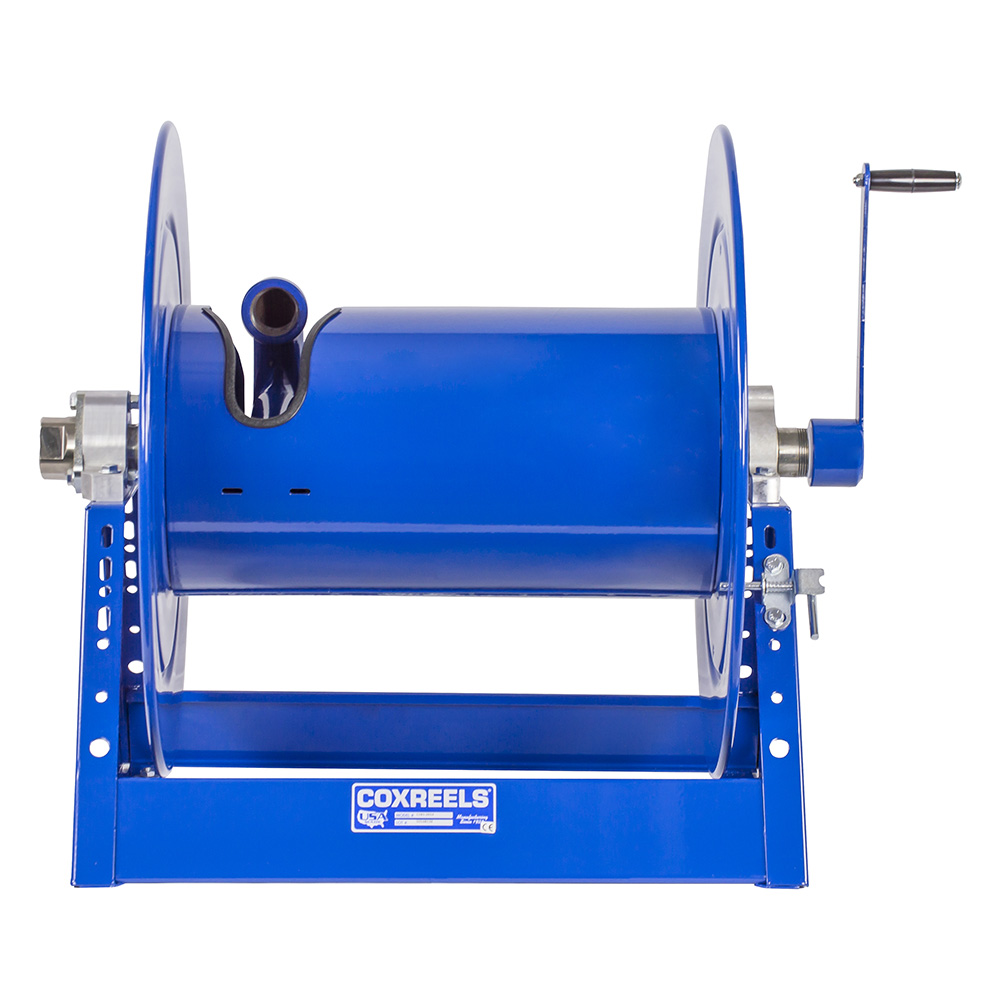

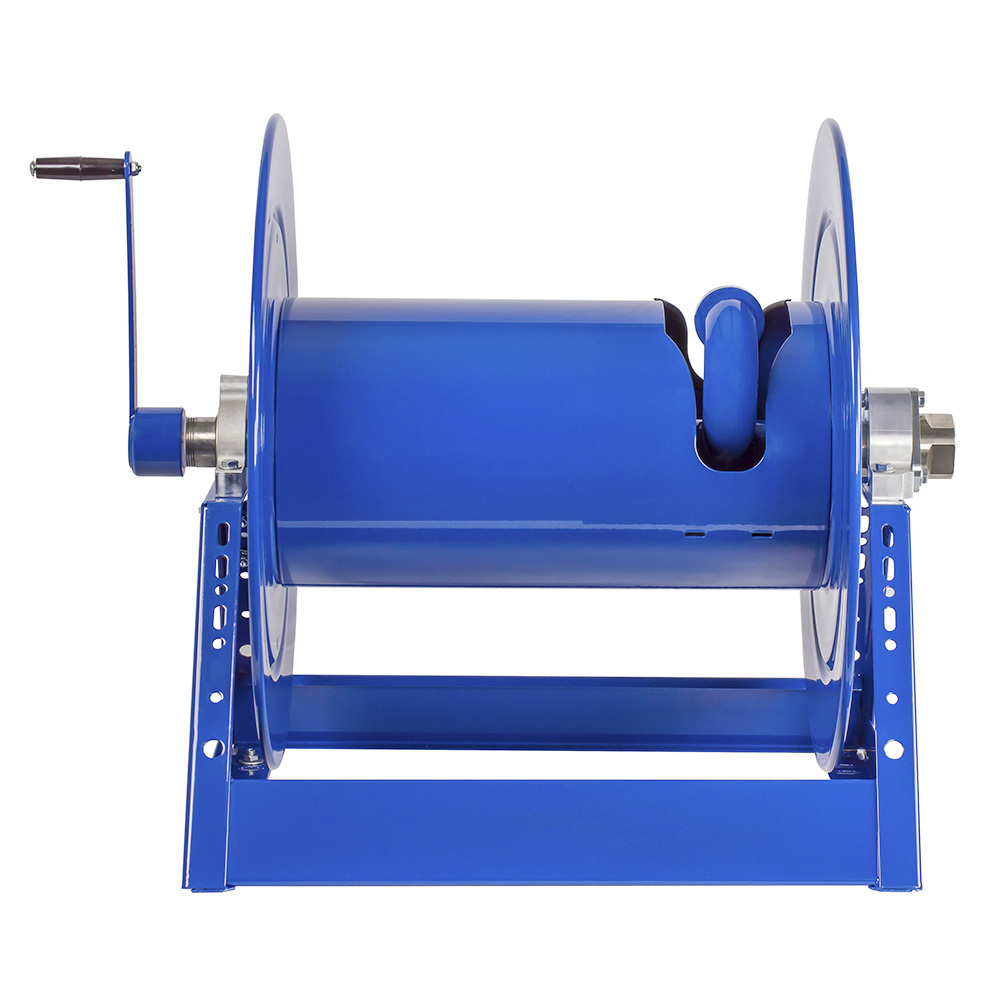

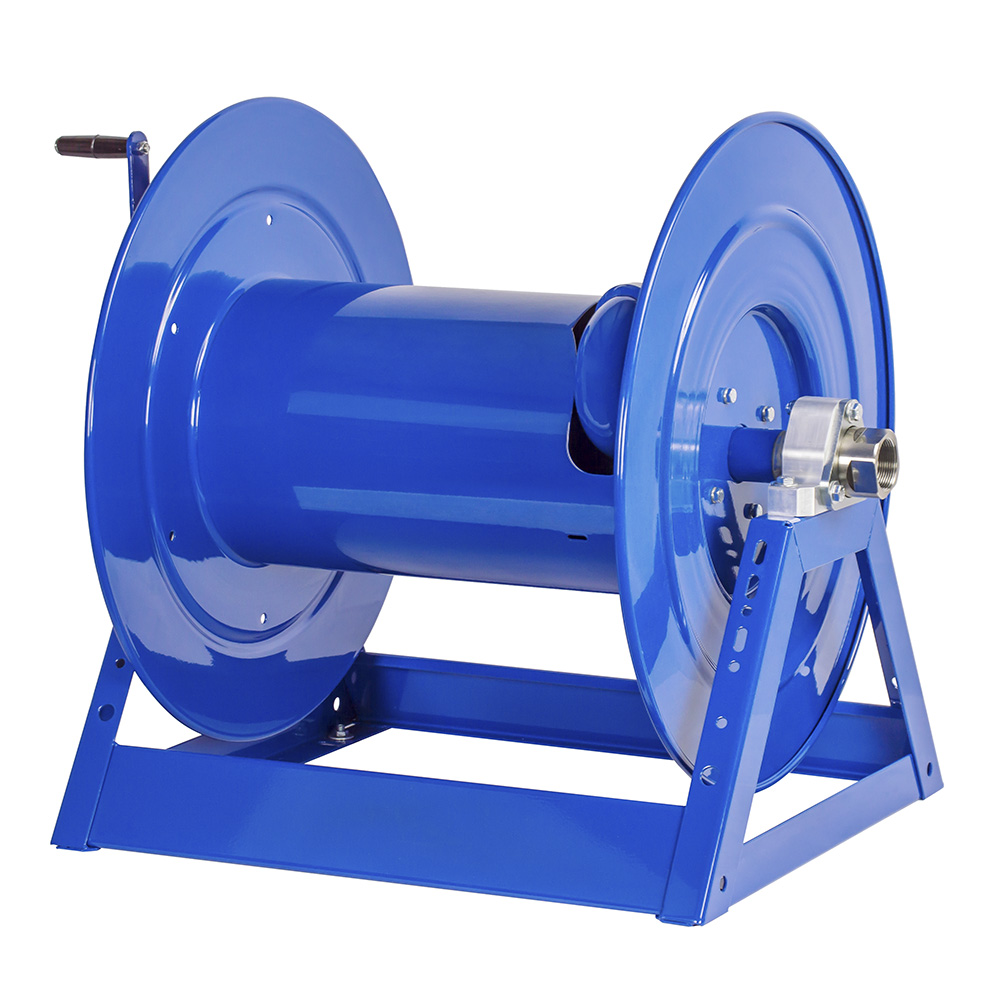

La série 1185 est la gamme gros volume de Coxreels, dédiée au tuyau de 38 mm sur de grandes longueurs — jusqu’à 76 m en 38 mm, ou 99 m en 32 mm. Elle existe à manivelle ou motorisée.
Elle se commande en deux versions dont l’écart de pression est considérable : 41 bar en standard, 207 bar avec le suffixe -BUXX. Le châssis, la bobine et les capacités sont identiques.
Points clés
- Tuyau de 38 mm en standard, 32 mm en capacité optionnelle
- Capacités de 15 à 99 m selon le diamètre
- 41 bar en standard, 207 bar en version -BUXX
- Bâti en A entièrement soudé, sortie surbaissée et fente de tambour ouverte

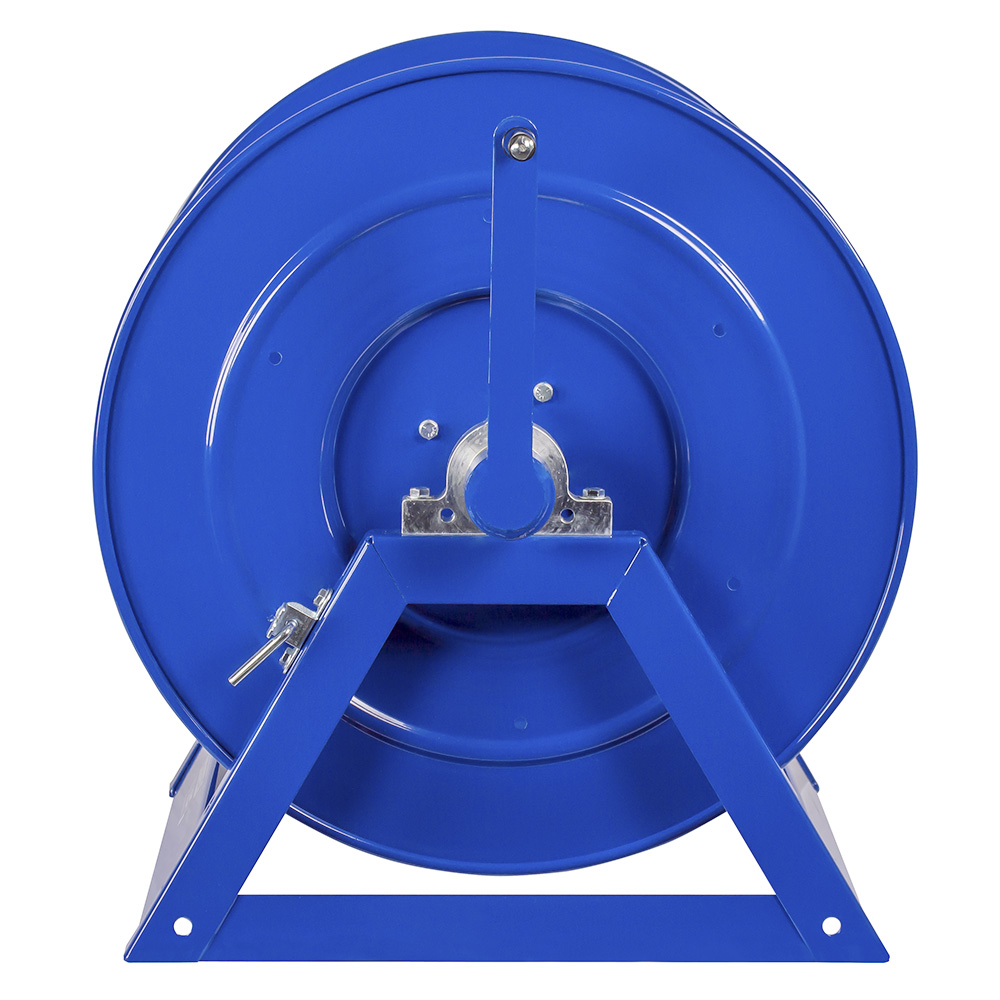

- Paliers horizontaux à semelle, lubrifiés
- Frein de tension réglable et goupille de blocage à long manche
- Entraînement motorisé par chaîne et pignon
- Entrée en 38 mm femelle NPT
Raccordement

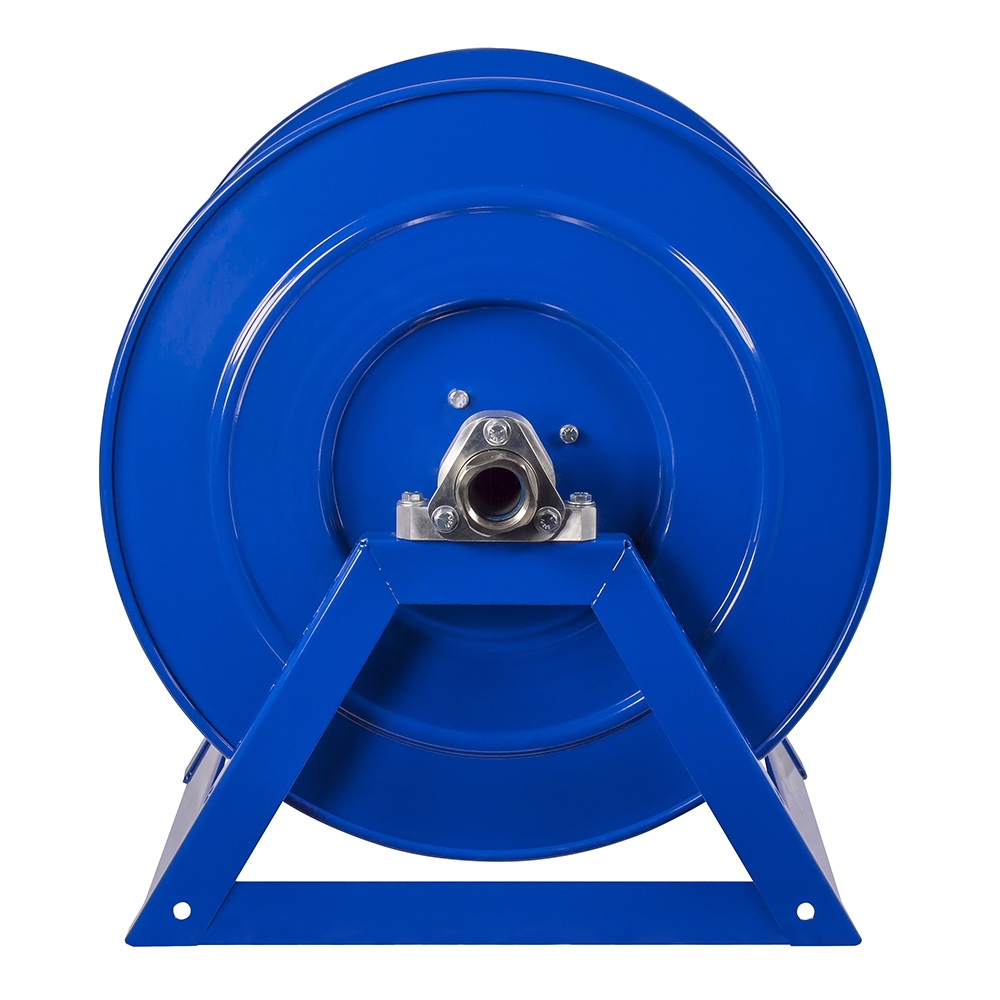

Le raccord tournant d’entrée est fileté NPT en configuration standard, avec le BSP proposé en option d’usine. Précisez la configuration attendue à la demande de devis.
Coxreels est fabriqué aux États-Unis depuis 1923.
Le raccord tournant fait toute la différence de pression
Entre les deux versions, l’écart est du simple au quintuple, et il ne tient qu’à une pièce.
| Critère |
Version standard |
Version -BUXX |
| Pression |
41 bar |
207 bar |
| Raccord tournant |
Aluminium, droit dans l’axe |
Acier nickelé chimique, coudé à 90° |
| Joints |
Nitrile |
Aflas |
| Capacités et masses |
Identiques |
Deux conséquences pratiques, indépendantes l’une de l’autre.
La pression. À 41 bar, la version standard couvre l’arrosage, le transfert gravitaire et l’avitaillement basse pression. Tout usage au-delà — lavage, ligne sous pression, transfert forcé — impose la version -BUXX, sans que le reste de l’enrouleur change.
L’implantation. Le raccord standard est droit dans l’axe : l’arrivée doit être alignée sur l’axe de la bobine. Le raccord de la version -BUXX est coudé à 90° et autorise une arrivée par le côté. Sur un montage contraint — caisse de véhicule, local étroit — ce seul point peut décider du choix, indépendamment de la pression.
Les joints Aflas de la version -BUXX apportent en outre une meilleure tenue aux fluides agressifs et aux températures élevées que le nitrile.
Références version standard, 41 bar
Toutes livrées nues. La capacité optionnelle en 32 mm demande un réducteur.
| Référence |
Capacité standard |
Capacité optionnelle |
Masse |
| 1185-1124 |
38 mm, 15 m |
32 mm, 23 m |
34 kg |
| 1185-1524 |
38 mm, 23 m |
32 mm, 30 m |
37 kg |
| 1185-2020 |
38 mm, 21 m |
32 mm, 24 m |
32 kg |
| 1185-2024 |
38 mm, 30 m |
32 mm, 38 m |
43 kg |
| 1185-2028 |
38 mm, 38 m |
32 mm, 55 m |
49 kg |
| 1185-2528 |
38 mm, 46 m |
32 mm, 67 m |
55 kg |
| 1185-3324 |
38 mm, 53 m |
32 mm, 69 m |
70 kg |
| 1185-3328 |
38 mm, 76 m |
32 mm, 99 m |
77 kg |
Références version -BUXX, 207 bar
| Référence |
Capacité standard |
Capacité optionnelle |
Masse |
| 1185-1124-BUXX |
38 mm, 15 m |
32 mm, 23 m |
34 kg |
| 1185-1524-BUXX |
38 mm, 23 m |
32 mm, 30 m |
37 kg |
| 1185-2020-BUXX |
38 mm, 21 m |
32 mm, 24 m |
32 kg |
| 1185-2024-BUXX |
38 mm, 30 m |
32 mm, 38 m |
43 kg |
| 1185-2028-BUXX |
38 mm, 38 m |
32 mm, 55 m |
49 kg |
| 1185-2528-BUXX |
38 mm, 46 m |
32 mm, 67 m |
55 kg |
| 1185-3324-BUXX |
38 mm, 53 m |
32 mm, 69 m |
70 kg |
| 1185-3328-BUXX |
38 mm, 76 m |
32 mm, 99 m |
77 kg |
Entraînements disponibles
| Suffixe |
Entraînement |
Surcroît de masse |
| C |
Manivelle en façade, renvoi d’angle |
1 kg |
| A |
Pneumatique, moteur à air Gast n° 4 |
4 kg |
| AB |
Pneumatique, moteur à air Gast n° 6 |
4 kg |
| E |
Électrique 12 V continu, 1/3 ch, réversible |
6 kg |
| EF |
Électrique 24 V continu, 1/3 ch, réversible |
6 kg |
| EB |
Électrique 24 V continu, 1/2 ch, réversible |
12 kg |
| ED |
Électrique 12 V continu antidéflagrant, 1/2 ch, réversible |
12 kg |
| EA |
Électrique 115 V alternatif antidéflagrant, 1/2 ch, réversible |
12 kg |
| EJ |
Électrique 230 V alternatif antidéflagrant, 1/2 ch, réversible |
12 kg |
| H |
Hydraulique, orifices en bout 9/16-18 UNF, réversible |
3 kg |
Les versions annoncées antidéflagrantes le sont au sens de la réglementation nord-américaine : le catalogue ne revendique aucun marquage ATEX, et une installation en zone classée au sens de la directive 99/92/CE demande un matériel certifié pour cette réglementation. Pour le réseau européen, la motorisation EJ en 230 V alternatif est celle à retenir.
Applications
Le catalogue destine cette série à la distribution à fort débit, à la manutention de liquides en vrac, aux camions-citernes à eau, aux mines, aux chantiers, aux exploitations agricoles, au transfert de produits chimiques, à l’avitaillement d’aéronefs et aux camions de carburant.
