Enrouleurs de stockage Coxreels sans raccord tournant, bâtis sur les châssis 1125, 1175 et 1185, à manivelle ou motorisés, en huit tailles de 18 à 77 kg, pour ranger tuyau, tuyau plat, câble, cordage, fil ou chaîne.
| Type de produit | Chariot dévidoir |
|---|---|
| Matériau | Acier peint |
| Entraînement | Manuel, Motorisé |
| Type de fixation | Au sol, Mural fixe |
| Équipement | Dévidoir nu |
| Plage de longueur | De 50 à 100 m, Plus de 100 m |
| Zone ATEX | Non |

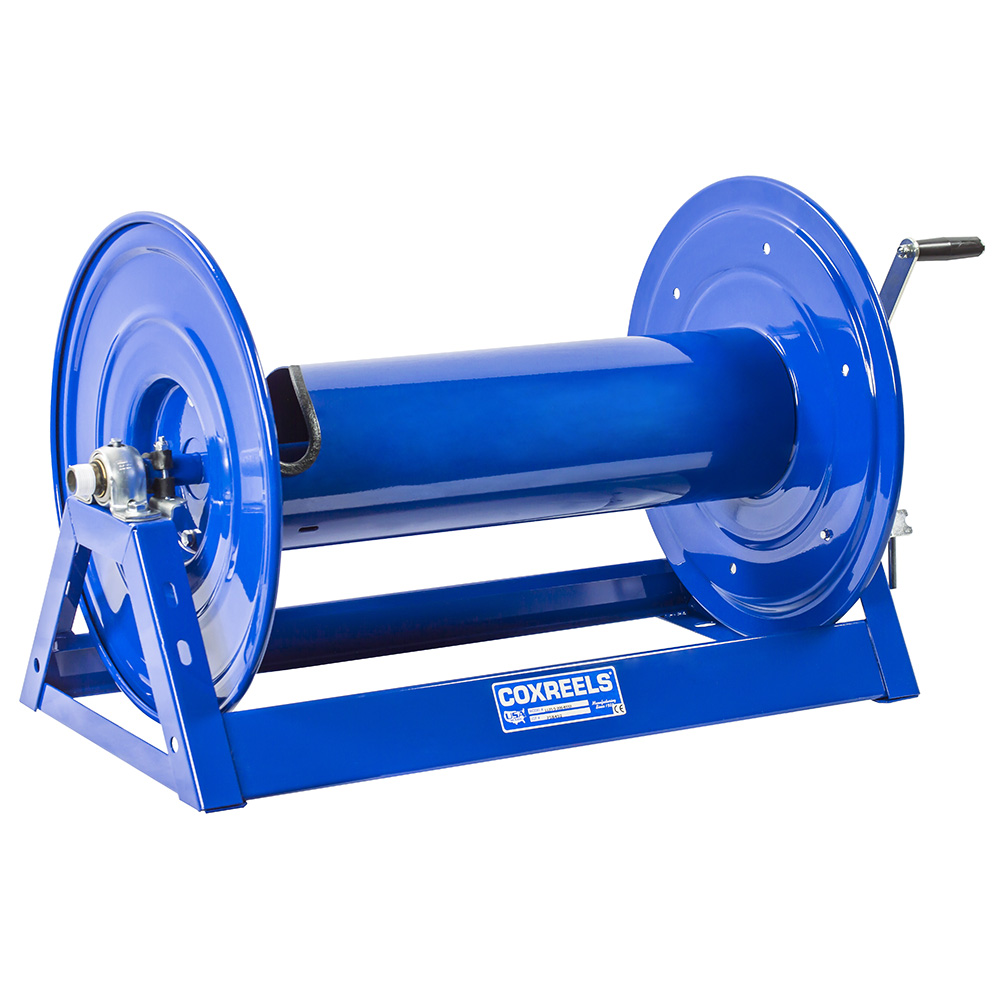

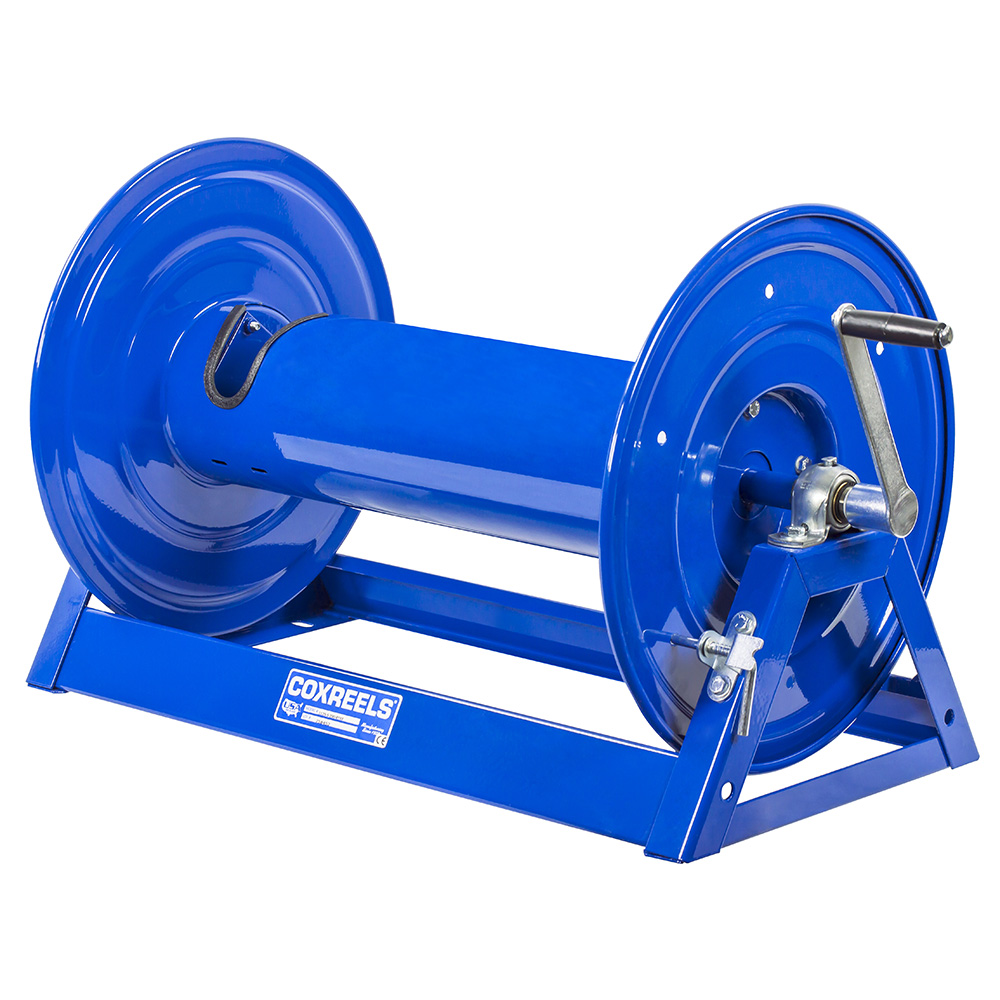

Coxreels décline ses châssis 1125, 1175 et 1185 en enrouleurs de stockage de grande capacité, à manivelle ou motorisés. Ces modèles, repérés par le suffixe -BYXX, n’ont ni raccord tournant ni sortie surélevée : ils ne distribuent pas, ils enroulent et rangent.
Ils sont bâtis sur le même châssis en A entièrement soudé que leurs équivalents de distribution, avec les mêmes flasques nervurées à bords roulés, et couvrent huit tailles de 18 à 77 kg.
L’absence de raccord tournant est ce qui définit ces modèles. Elle interdit la distribution bobine tournante : ce qui est enroulé doit être entièrement déroulé avant d’être raccordé ou mis en service.
En contrepartie, plus rien ne contraint la nature de ce qui est enroulé. Le catalogue cite le tuyau, le tuyau plat, le cordon d’alimentation, le câble, le cordage, le fil, le fil barbelé, le ruban et la chaîne — et précise que la liste n’est pas limitative.
Le cas du tuyau plat mérite d’être relevé : c’est un produit qu’aucun enrouleur de distribution ne peut recevoir, puisqu’il s’aplatit en s’enroulant et ne supporte pas la mise en pression sur bobine. Un enrouleur de stockage est la seule façon mécanique de le ranger proprement.
Cette gamme fonctionne différemment des autres : Coxreels indique que tous les modèles de stockage ne figurent pas au catalogue et invite à consulter l’usine pour les autres. Les huit références publiées sont une sélection issue des séries standard, pas une gamme fermée.
Les capacités dépendent du diamètre extérieur de ce qui est enroulé, du 6 au 76 mm pour le tuyau, le cordage et le câble, et du 25 au 76 mm pour le tuyau plat. Le tableau complet est disponible sur demande : nous le communiquons après vérification des unités auprès du fabricant, une page du catalogue ayant été identifiée comme non convertie au système métrique.
| Taille | Largeur (manivelle) | Hauteur | Ø tambour | Masse |
|---|---|---|---|---|
| 1 | 606 mm | 476 mm | 305 mm | 18 kg |
| 2 | 759 mm | 476 mm | 457 mm | 22 kg |
| 3 | 943 mm | 476 mm | 610 mm | 25 kg |
| 4 | 1 045 mm | 476 mm | 711 mm | 27 kg |
| 5 | 619 mm | 664 mm | 292 mm | 32 kg |
| 6 | 835 mm | 664 mm | 508 mm | 38 kg |
| 7 | 822 mm | 762 mm | 508 mm | 49 kg |
| 8 | 1 153 mm | 762 mm | 838 mm | 77 kg |
Les tailles 1 à 4 reposent sur le châssis 1125, les tailles 5 et 6 sur le 1175, les tailles 7 et 8 sur le 1185.
| Suffixe | Entraînement | Surcroît de masse |
|---|---|---|
| A | Pneumatique, moteur à air Gast n° 4 | 4 kg |
| E | Électrique 12 V continu, 1/3 ch, réversible | 6 kg |
| EB | Électrique 24 V continu, 1/2 ch, réversible | 12 kg |
| ED | Électrique 12 V continu antidéflagrant, 1/2 ch, réversible | 12 kg |
| EA | Électrique 115 V alternatif antidéflagrant, 1/2 ch, réversible | 12 kg |
| EJ | Électrique 230 V alternatif antidéflagrant, 1/2 ch, réversible | 12 kg |
| H | Hydraulique, orifices en bout 9/16-18 UNF, réversible | 3 kg |
Les versions annoncées antidéflagrantes le sont au sens de la réglementation nord-américaine : le catalogue ne revendique aucun marquage ATEX, et une installation en zone classée au sens de la directive 99/92/CE demande un matériel certifié pour cette réglementation. Pour le réseau européen, la motorisation EJ en 230 V alternatif est celle à retenir.
Coxreels est fabriqué aux États-Unis depuis 1923.
Donnez-nous le fluide, le diamètre et la longueur de tuyau à embarquer. Nous répondons avec une référence, pas avec un catalogue.
