La pression admissible est celle du joint tournant, pas celle du bâti

C’est le point de dimensionnement le plus souvent manqué sur cette gamme. Un même bâti ANDROMEDA accepte 600 bar en acier peint avec un joint 1/2″ (réf. 9951), 200 bar en inox avec le joint 9963, mais retombe à 100 bar dès que l’on passe au joint 1″ (réf. 9986) nécessaire aux tuyaux de 3/4″ et 1″.

Monter en diamètre de tuyau divise donc la pression admissible par six sur cette gamme. Une application graisse à 400 bar impose de rester en 1/2″ ; une application eau ou air à grand débit en 1″ travaillera sous 100 bar. Le corps de l’enrouleur, lui, est le même.

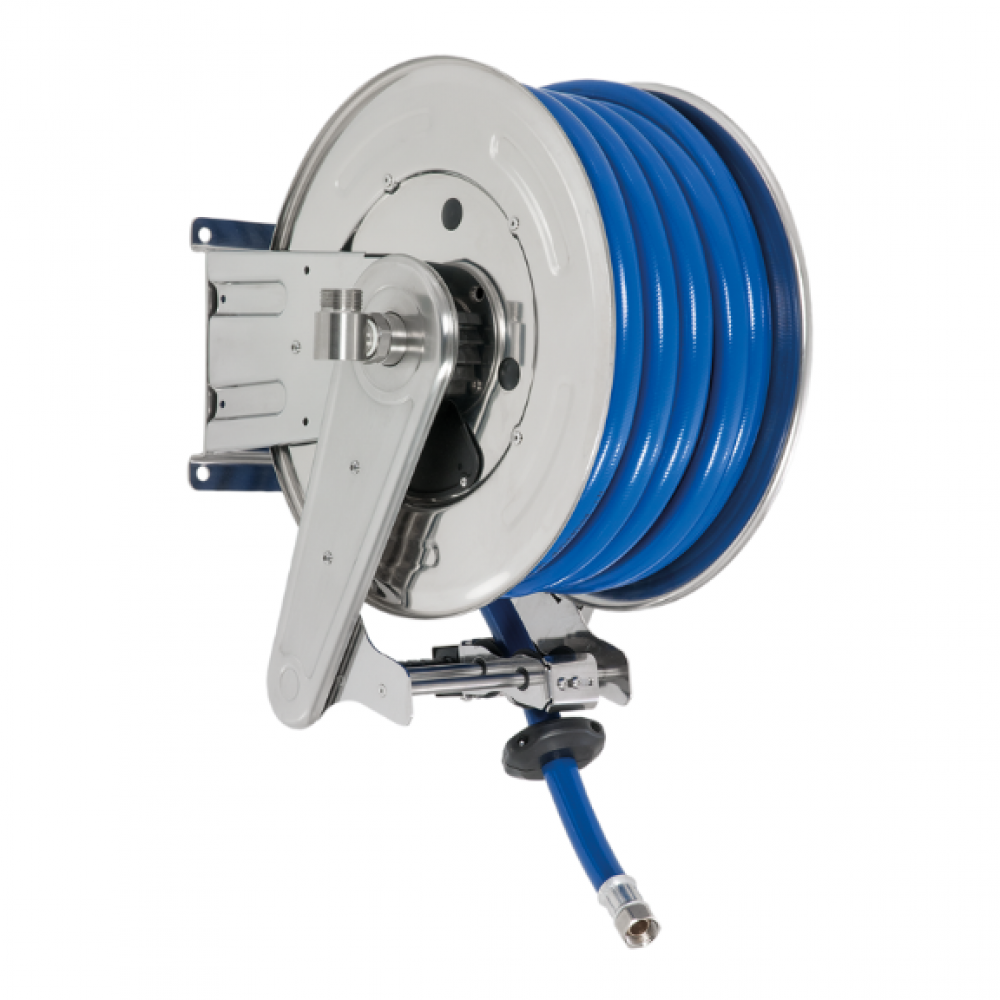

Cette dépendance au joint a une contrepartie utile : elle se corrige. Sur les modèles inox, remplacer le joint tournant porte la pression admissible de 200 à 400 bar sans toucher au reste de l’enrouleur. Un enrouleur inox n’est donc pas condamné à ses 200 bar de catalogue, et l’arbitrage entre acier peint et inox ne se joue pas sur la pression mais sur le fluide à véhiculer et sur l’ambiance du poste.

Le ressort donne la longueur, le diamètre la reprend

La longueur annoncée sur une référence est celle du ressort, pas celle du tuyau qu’on y logera. Sur un ressort de 15 m, le tambour accepte 15 m de tuyau en 1/2″, 12 m en 3/4″ et 6 m seulement en 1″. Cet écart n’est pas proportionnel et il ne se creuse pas partout : sur les grands tambours il s’efface presque, le modèle à disque 540 mm, bobine 260 mm et tambour 335 mm logeant 35 m aussi bien en 1/2″ qu’en 3/4″, et encore 25 m en 1″. C’est donc le couple ressort-tambour qu’il faut lire, jamais le seul diamètre.

Le dernier chiffre de la référence porte cette information : 0 désigne les tuyaux de 1/4″, 3/8″ et 1/2″, 1 désigne les tuyaux de 3/4″ et 1″. Deux références qui ne diffèrent que par ce chiffre ne sont pas deux options du même appareil : ce sont deux configurations de joint et de tambour.

Guide-tuyau monté ou prédisposé : un choix qui se rattrape

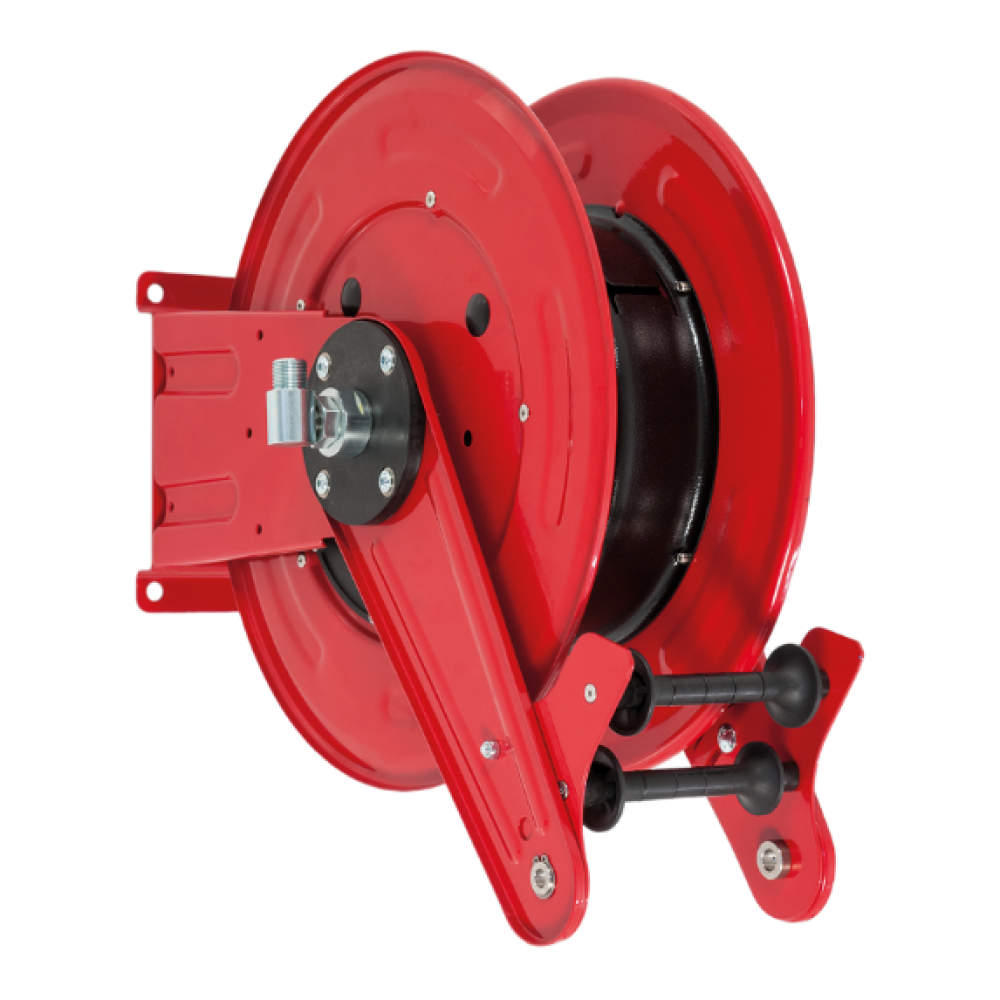

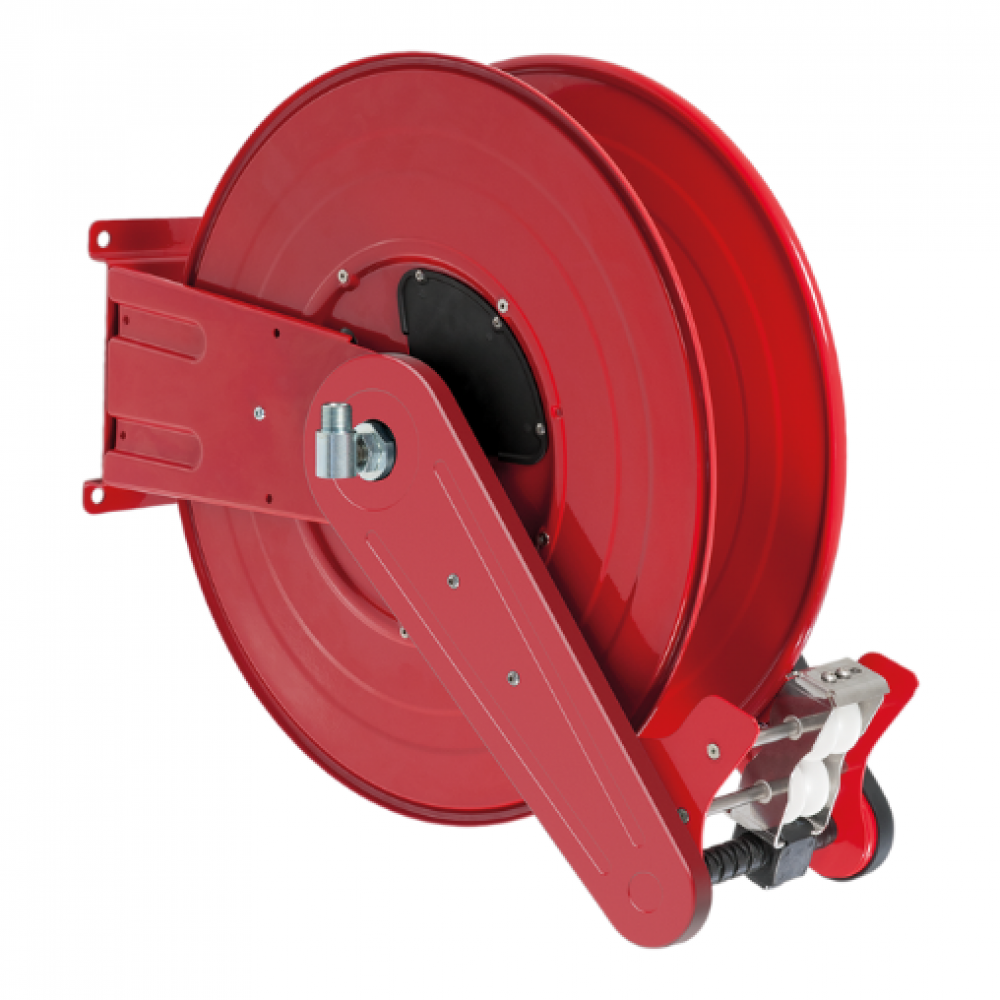

Chaque modèle existe en version guide-tuyau monté et en version SG, livrée sans guide mais prédisposée pour le recevoir. Le kit de conversion comprend le guide et son entraînement, à chaîne de série ou à courroie sur demande.

Les deux versions partagent exactement les mêmes cotes et le même poids : choisir la version SG ne fait perdre ni encombrement ni possibilité d’évolution. Un seul modèle de guide couvre toute la plage de 1/4″ à 1″, la configuration se faisant par deux vis. Pour commander la version sans guide, insérer SG après le A de la référence : AF4213150 devient ASGF4213150.

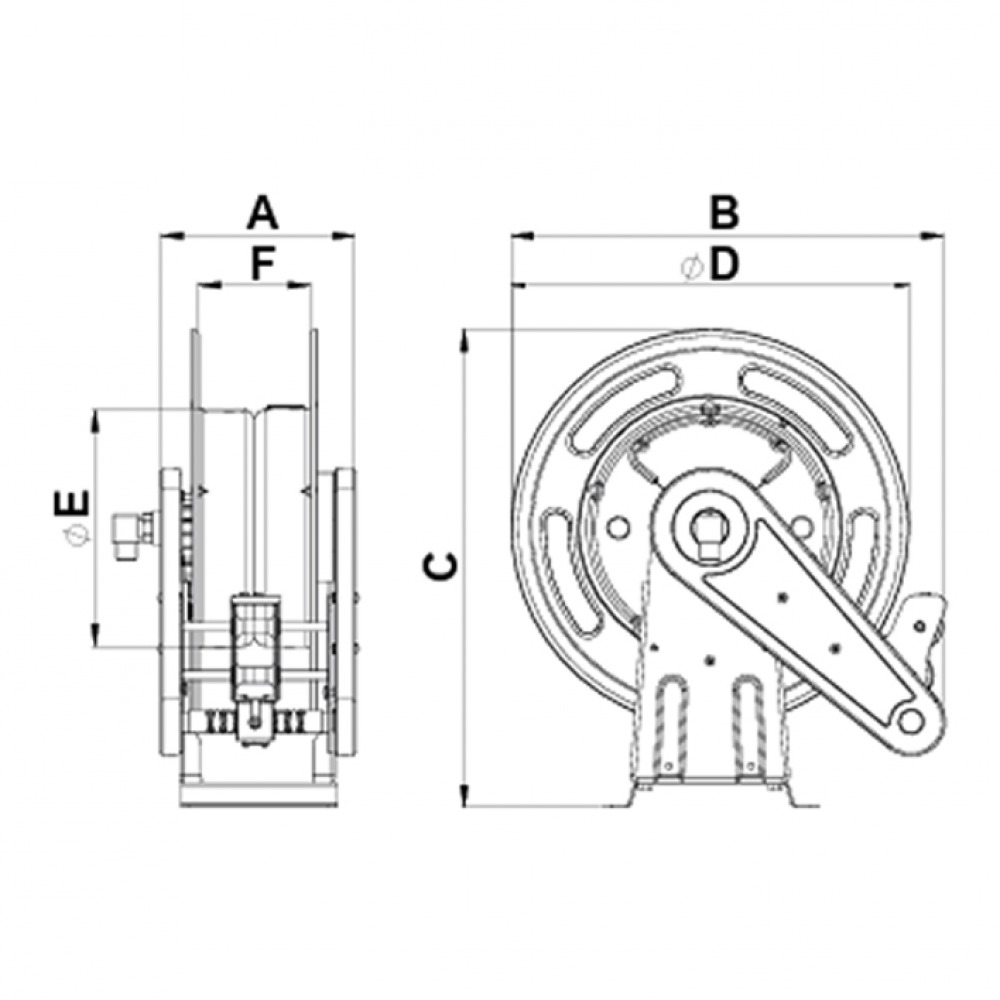

Modèles à disque 434 mm

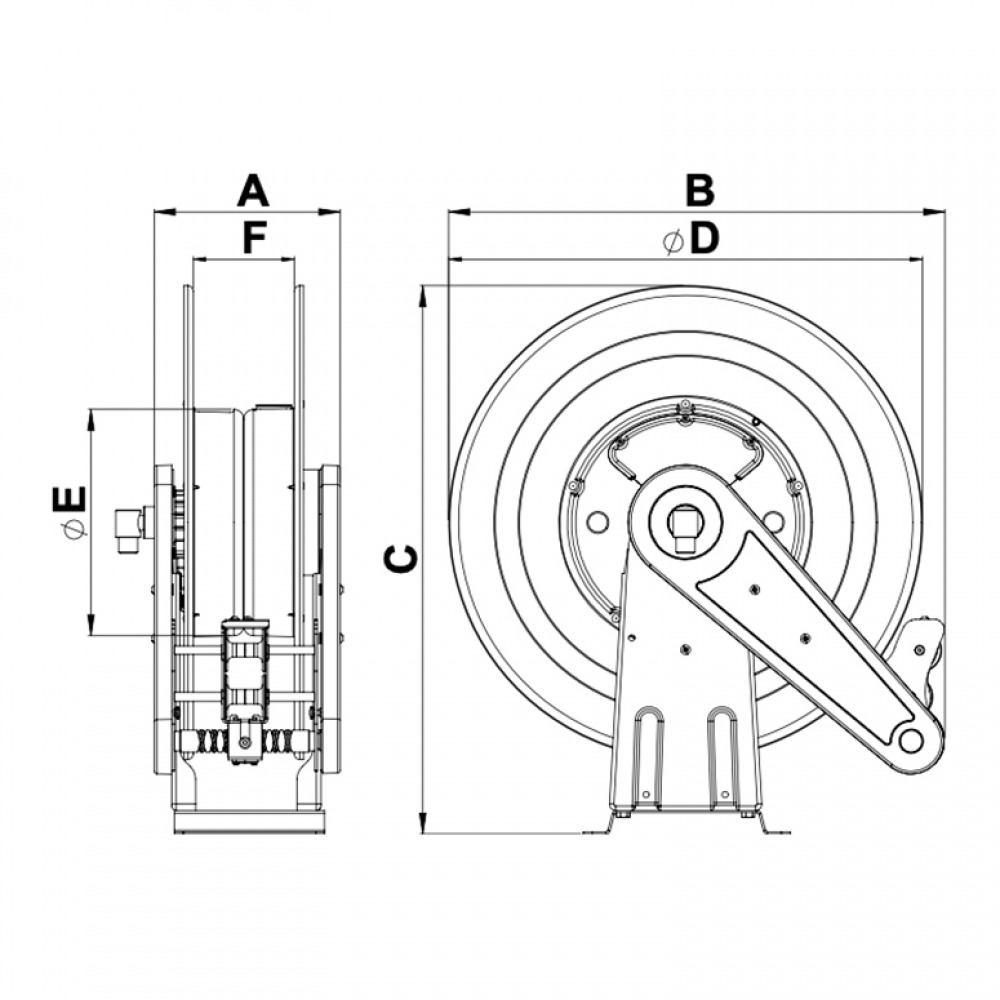

Modèles à disque 540 mm

Encombrements et poids

Applications

Distribution d’huile et de graisse en atelier mécanique, air comprimé sur poste de travail, eau de lavage, gasoil et AdBlue en version inox, produits de nettoyage et de désinfection. Les modèles inox peuvent être proposés avec certification ATEX selon la directive 2014/34/UE, groupe II catégorie 2 : nous consulter en précisant la zone.
