Enrouleurs prolongateurs de tuyau à tambour ouvert, diamètres intérieurs de 7 à 19 mm sur 10 à 30 m, 15 ou 20 bar, version inox 316L sur demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox 316 |
| Utilisation | Air comprimé, Eau |
| Type de fixation | Mural fixe, Mural pivotant |
| Ø tuyau | 1/4″ – DN 6, 5/16″ – DN 8, 3/8″ – DN 10, 1/2″ – DN 13, 5/8″ – DN 16, 3/4″ – DN 19 |
| Pression | 10 bars, 15 bars, 20 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Zone ATEX | Non |
Les TO2K, TO3K et TO4K portent le tuyau sur un tambour ouvert en acier peinture époxy. Le tuyau reste visible, ce qui permet d’en contrôler l’état sans démonter, et le tambour accepte des diamètres et des longueurs que les boîtiers fermés ne tiennent pas — jusqu’à 30 m en 7 × 13 mm ou 19 mm intérieur sur le TO4K.

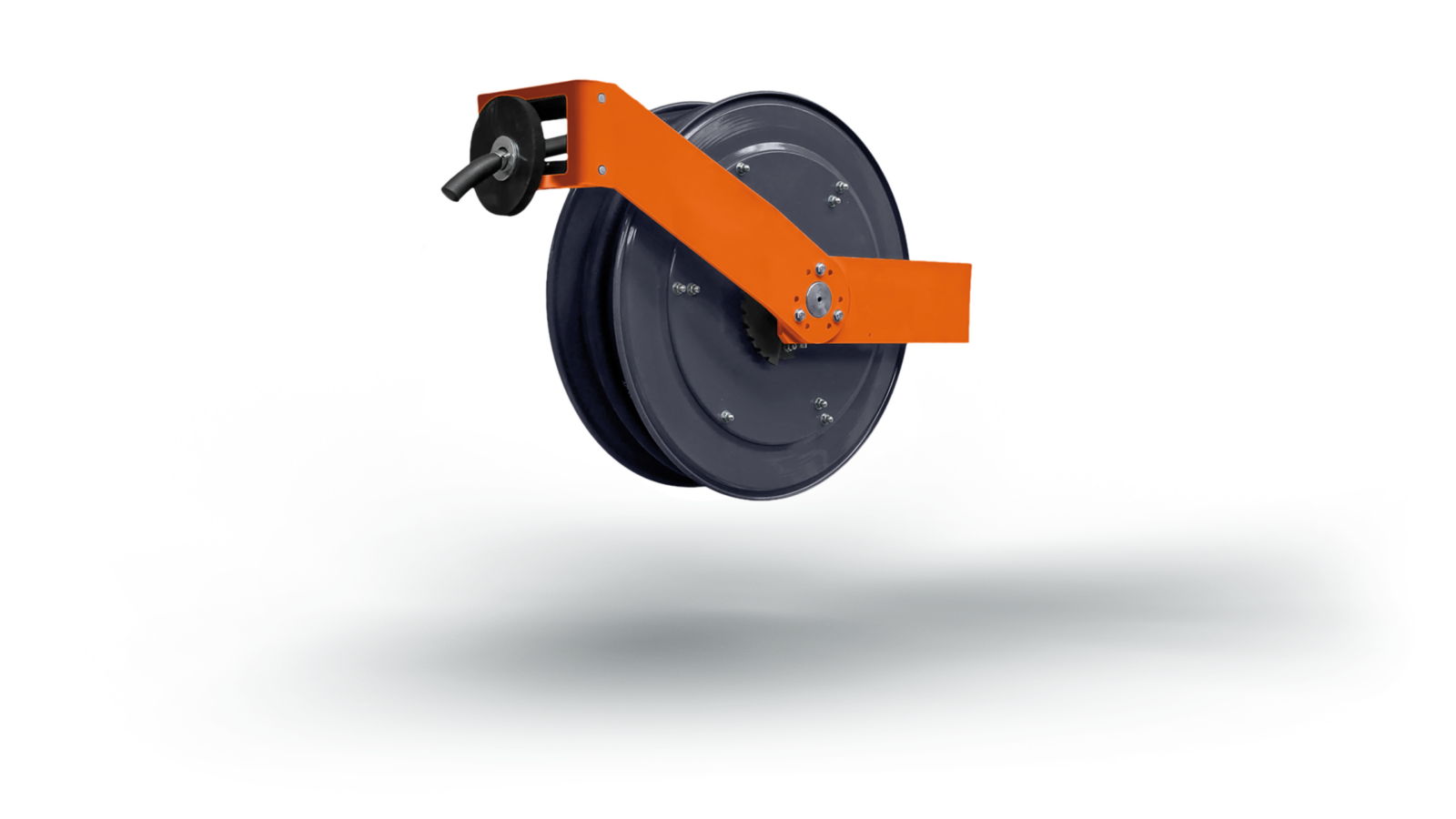

Sur le TO4K, la même carcasse embarque 30 m de tuyau en 7 × 13 mm et 10 m seulement en 19 × 29. Le rapport est de un à trois. C’est la contrainte structurante de tous les enrouleurs à tambour : le volume enroulable est fixe, et la section du tuyau le consomme au carré de son diamètre extérieur.
La conséquence est qu’il ne sert à rien de monter en taille pour gagner de la longueur à gros diamètre : passer du TO3K au TO4K en 13 × 21 fait passer de 10 à 20 m, mais aucune taille de cette série ne donnera 30 m en 19 mm. Au-delà, il faut regarder les TO5K et TO6K.

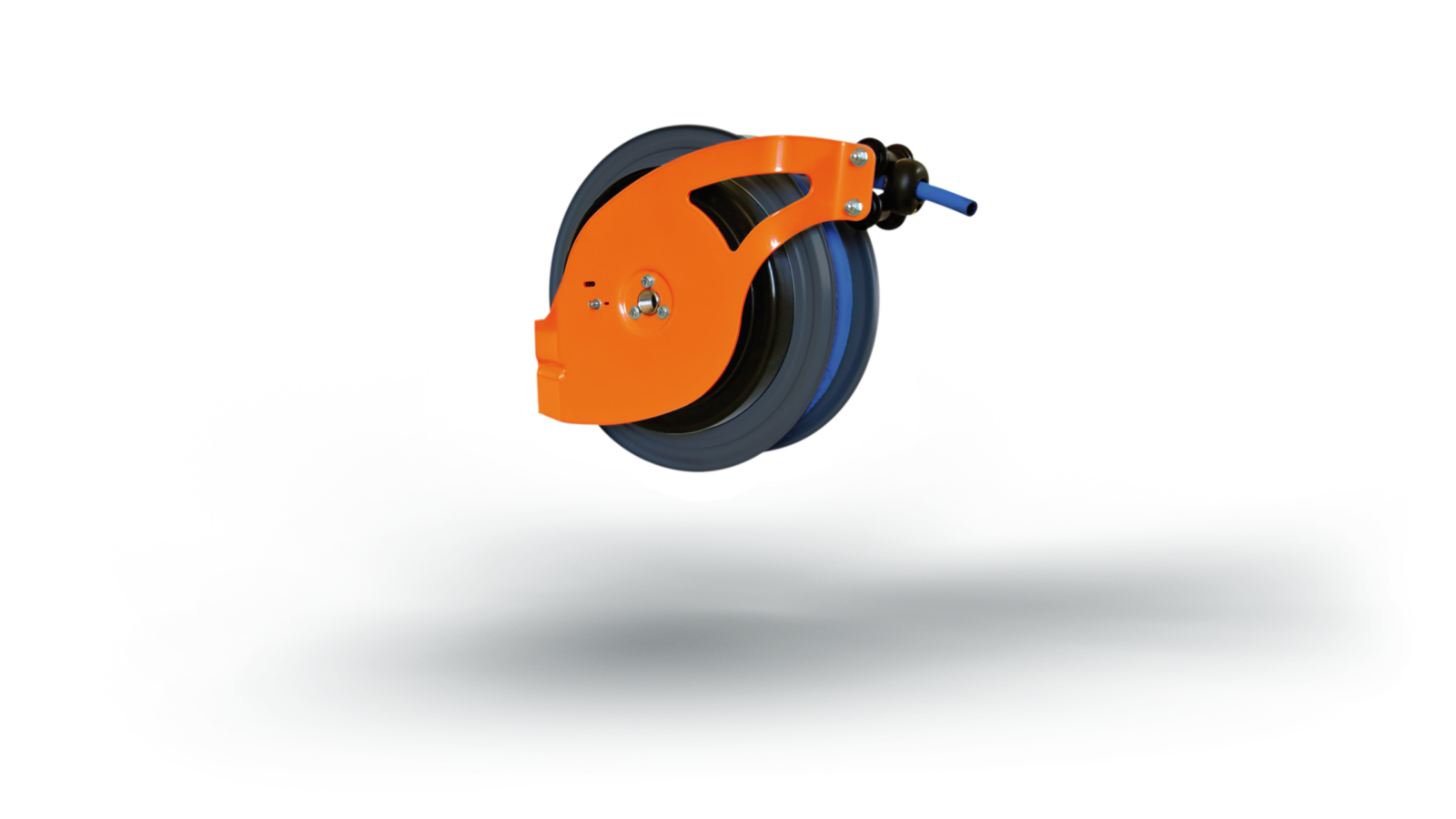

Plus petit que les autres, il est pourtant le seul donné pour 20 bar, contre 15 pour les TO3K et TO4K. Son tuyau est en polyuréthane et non en SBR, son raccordement en partie fixe est un 3/8″ BSPP femelle prêt à brancher au lieu d’un about à monter, et ses rouleaux de guidage ne sont pas orientables. En contrepartie, sa température maximale s’arrête à +40 °C.
Pour un poste d’air comprimé court sur une ligne à pression élevée, c’est le bon choix. Pour de l’eau chaude ou une ambiance chaude, il faut passer au TO3K malgré la pression inférieure.

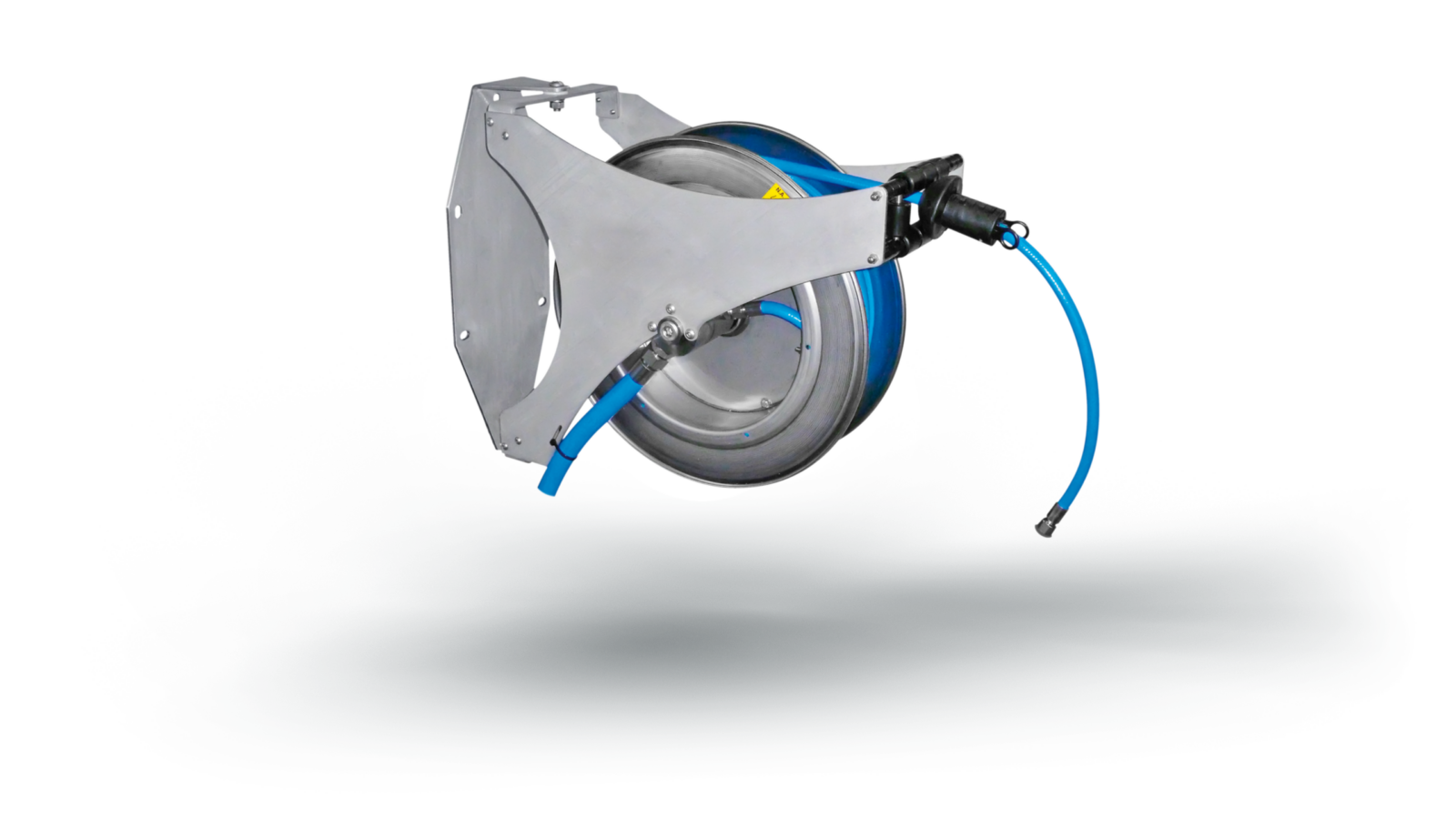

Le TO4K/X inox reprend la carcasse du TO4K en acier inoxydable 316L, tambour et support pivotant compris, avec des surfaces lisses et des arêtes adoucies. Il reçoit un tuyau antistatique pour air respirable, en 10, 13 ou 19 mm intérieur, et sa température d’utilisation s’étend de −20 à +60 °C.
Il faut lire cette version pour ce qu’elle est : une réponse à une exigence sanitaire et de nettoyabilité, pas un renforcement mécanique. Sa pression de service tombe à 10 bar, contre 15 pour le TO4K en acier peint. On choisit l’inox pour l’agroalimentaire, la pharmacie, les salles propres ou l’alimentation en air respirable, pas pour tenir davantage de pression. Cette version est fournie sur demande.
| Code | Modèle | Ø int. × ext. | Longueur totale | Pression | Partie fixe | Température | Masse |
|---|---|---|---|---|---|---|---|
| 3192464 | TO2K 081312 AC/EA | 8 × 13 mm | 12 m | 20 bar | 3/8″ BSPP femelle | −5 / +40 °C | 7 kg |
| 3192477 | TO3K 071320 AC/EA | 7 × 13 mm | 20 m | 15 bar | about Ø int. 7 | −5 / +60 °C | 16 kg |
| 3192480 | TO3K 091610 AC/EA | 9 × 16 mm | 10 m | 15 bar | about Ø int. 9 | −5 / +60 °C | 16 kg |
| 3192479 | TO3K 091615 AC/EA | 9 × 16 mm | 15 m | 15 bar | about Ø int. 9 | −5 / +60 °C | 17 kg |
| 3192476 | TO3K 101715 AC/EA | 10 × 17 mm | 15 m | 15 bar | about Ø int. 10 | −5 / +60 °C | 17 kg |
| 3192478 | TO3K 132110 AC/EA | 13 × 21 mm | 10 m | 15 bar | about Ø int. 13 | −5 / +60 °C | 17 kg |
| 3139274 | TO4K 071330 AC/EA | 7 × 13 mm | 30 m | 15 bar | about Ø int. 7 | −5 / +60 °C | 25 kg |
| 3192511 | TO4K 091625 AC/EA | 9 × 16 mm | 25 m | 15 bar | about Ø int. 9 | −5 / +60 °C | 25 kg |
| 3192510 | TO4K 132120 AC/EA | 13 × 21 mm | 20 m | 15 bar | about Ø int. 13 | −5 / +60 °C | 26 kg |
| 3139277 | TO4K 162610 AC/EA | 16 × 26 mm | 10 m | 15 bar | about Ø int. 16 | −5 / +60 °C | 25 kg |
| 3139278 | TO4K 192910 AC/EA | 19 × 29 mm | 10 m | 15 bar | about Ø int. 19 | −5 / +60 °C | 25 kg |
Emballage : 36 × 35 × 25,5 cm pour le TO2K, 48 × 41 × 41,5 cm pour le TO3K, 62 × 62 × 41 cm pour le TO4K.
