Enrouleurs hydrauliques Reelcraft série Boomreel : 0 à 300 bar, 40 l/min, Ø 6 à 25 mm de 3 à 79 m, de 2 à 5 voies avec option câble, joint tournant 300 000 cycles, jusqu'à IP68. Gamme configurée à la demande.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint |
| Pression | 250 bars, 300 bars, 345 bars |
| Ø tuyau | 1/4″ – DN 6, 5/16″ – DN 8, 3/8″ – DN 10, 1/2″ – DN 13, 3/4″ – DN 19, 1″ – DN 25 |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Type de fixation | Mural fixe |
| Utilisation | Huile |
| Zone ATEX | Non |

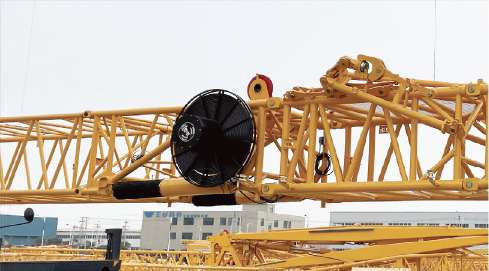

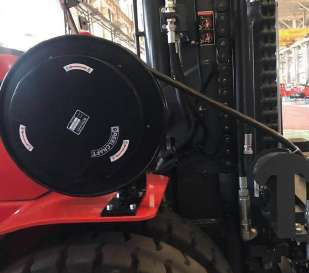

La gamme Boomreel n’est pas un enrouleur de distribution mais un enrouleur hydraulique : elle véhicule de l’huile sous pression pour alimenter des vérins et des moteurs à l’extrémité d’un bras mobile. Grues, nacelles, machines d’emballage, engins de chantier, automatisme — partout où l’énergie hydraulique doit suivre un mouvement.
Contrairement au reste du catalogue, cette gamme ne se commande pas sur une liste de références figées : chaque enrouleur est configuré, et sa référence décrit sa configuration. Elle se lit de gauche à droite.
Exemple : L584-17,5-2*10-8*1-R
| Segment | Ce qu’il désigne | Valeurs |
|---|---|---|
| L | Type d’embase | L pour embase L, F pour embase à platine, rien pour grand châssis à embase L |
| 584 | Diamètre de tête en mm | 305, 375, 425, 520, 584, 635, 750, puis 1200 à 1500 en grand châssis |
| 17,5 | Longueur de tuyau en mètres | de 3 à 79 m |
| 2*10 | Nombre de voies et diamètre intérieur | 2, 3, 4 ou 5 voies · Ø 6, 8, 10, 13, 19 ou 25 mm |
| 8*1 | Spécification du câble, si présent | 8x1, 4x2,5+6x1, 2x1,5+2x1, 2x1,5+4x1 ou sur mesure |
| R | Sens de rotation | R à droite, L à gauche |
Le sens de rotation se détermine en regardant la face de l’enrouleur opposée à l’embase : une rotation dans le sens horaire est une rotation droite. C’est une source d’erreur classique à la commande, et une inversion se corrige mal après installation.
Trois contraintes conditionnent le bon fonctionnement, et elles sont plus strictes que sur un enrouleur de distribution.
Le sens de travail d’abord : l’horizontal et le vertical vers le haut sont standard, le vertical vers le bas est une option qui doit être demandée. La position de montage ensuite : la face de la tête doit être perpendiculaire au sol en configuration standard, toute autre position devant être confirmée avant commande. Et la précontrainte enfin — ces enrouleurs doivent être tendus avant installation, ce qui n’est pas le cas des bobines de distribution.
Les filetages standard sont G femelle en entrée et en sortie d’enrouleur, et la sortie de tuyau est en filetage métrique M, femelle, cône 24° avec joint torique. C’est une différence notable avec le reste du catalogue Reelcraft, majoritairement en NPT : ici la connectique est celle de l’hydraulique européenne, ce qui simplifie l’intégration sur une machine.
Le filetage de sortie d’enrouleur peut être adapté sur demande.

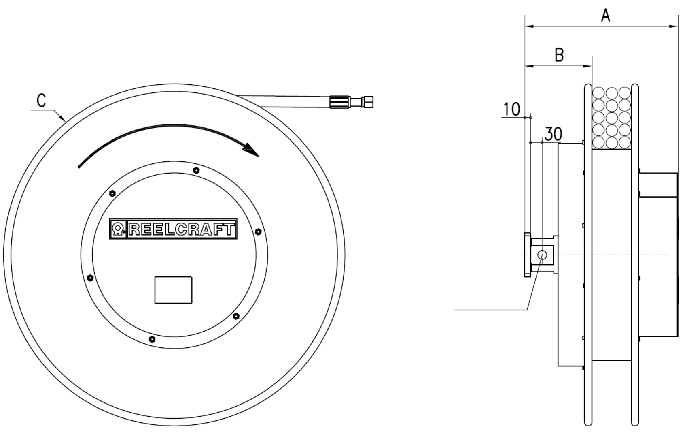

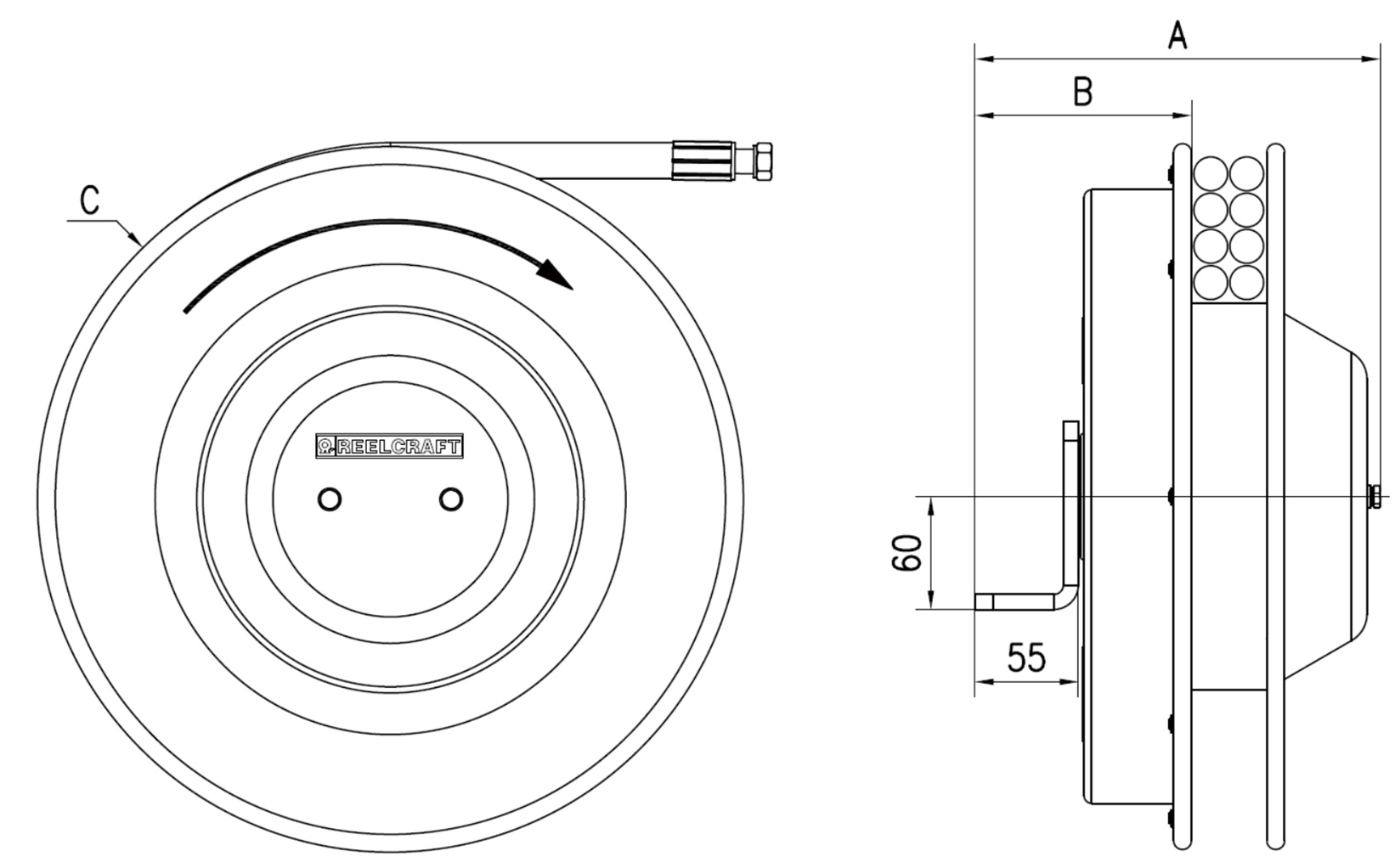

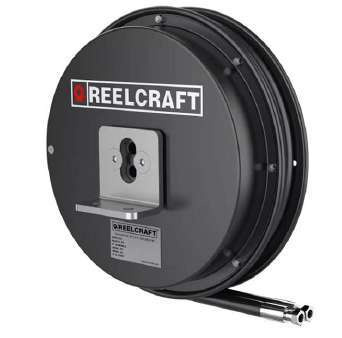

Deux voies sur embase L — la configuration de base, têtes de 305 à 750 mm, de 3 à 23 m de tuyau, 21 à 53 kg. Entrée G3/8 ou G1/2, sortie M14 à M22.

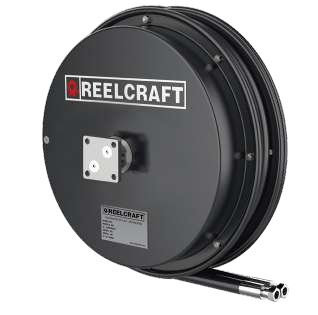

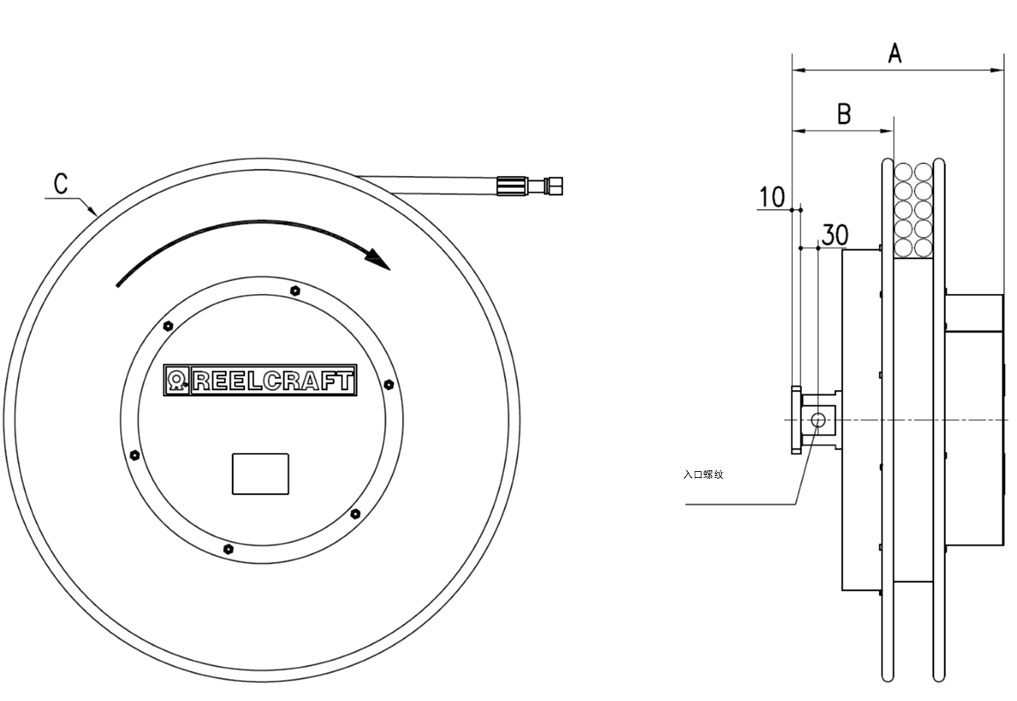

Deux voies sur embase à platine — mêmes capacités, embase à quatre trous pour montage sur flasque, 22 à 54 kg.

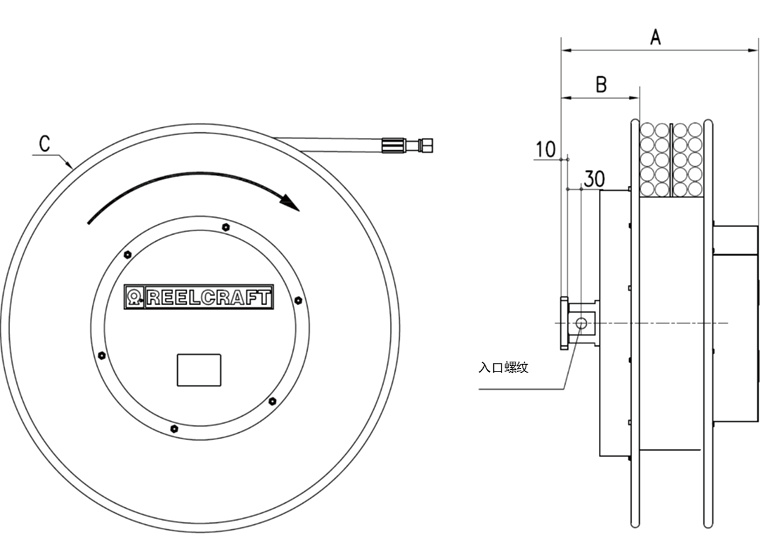

Trois et quatre voies sur embase à platine — pour les fonctions multiples, têtes de 305 à 635 mm, jusqu’à 22 m, 26 à 55 kg selon le nombre de voies.

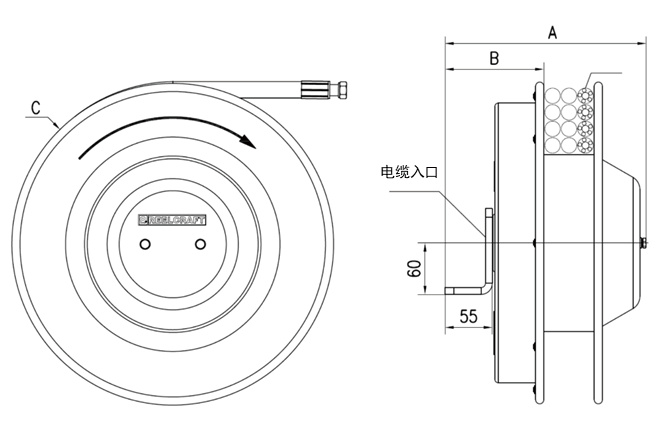

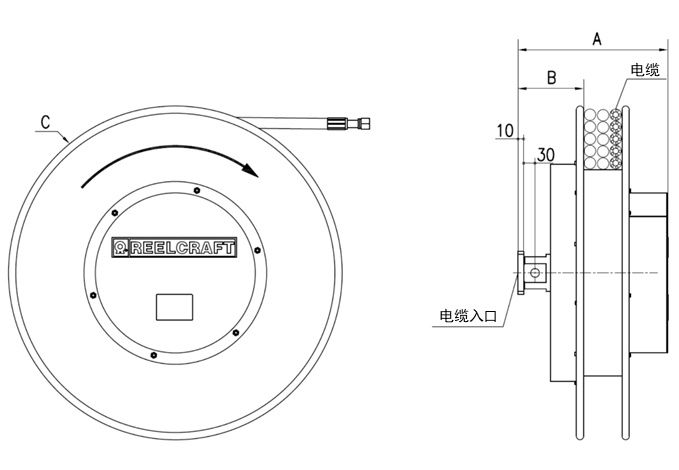

Deux voies plus câble — pour les bras qui transportent l’hydraulique et le signal, têtes de 450 à 635 mm, 8,5 à 22 m, 32 à 53 kg. Le câble est spécifié séparément.

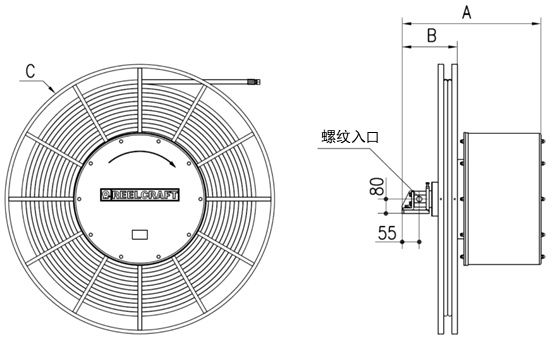

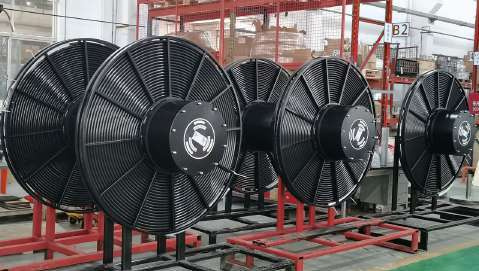

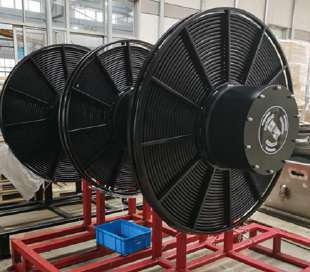

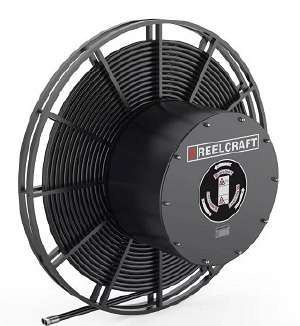

Grand châssis — têtes de 1200 à 1500 mm, de 45 à 79 m de tuyau, entrée G1, de 200 à 510 kg. Les modèles à soufflet sont réservés au travail vertical vers le haut, et les plus gros diamètres utilisent deux tuyaux caoutchouc à tresses d’acier séparés par le châssis.
La matrice complète compte plus d’une centaine de combinaisons entre diamètre de tête, longueur, nombre de voies, section de tuyau, spécification de câble et sens de rotation. Plutôt que de la reproduire ici, indiquez-nous la machine à équiper, le débit, la pression, la longueur utile nécessaire et le sens de travail : nous établissons la référence exacte et vous transmettons le plan d’encombrement.
Une précision utile : la longueur utile est toujours inférieure à la longueur de tuyau, de 0,5 à 2 m selon la taille, parce qu’une partie reste engagée sur le tambour. C’est cette longueur utile qui doit couvrir la course de votre bras, pas la longueur nominale.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
