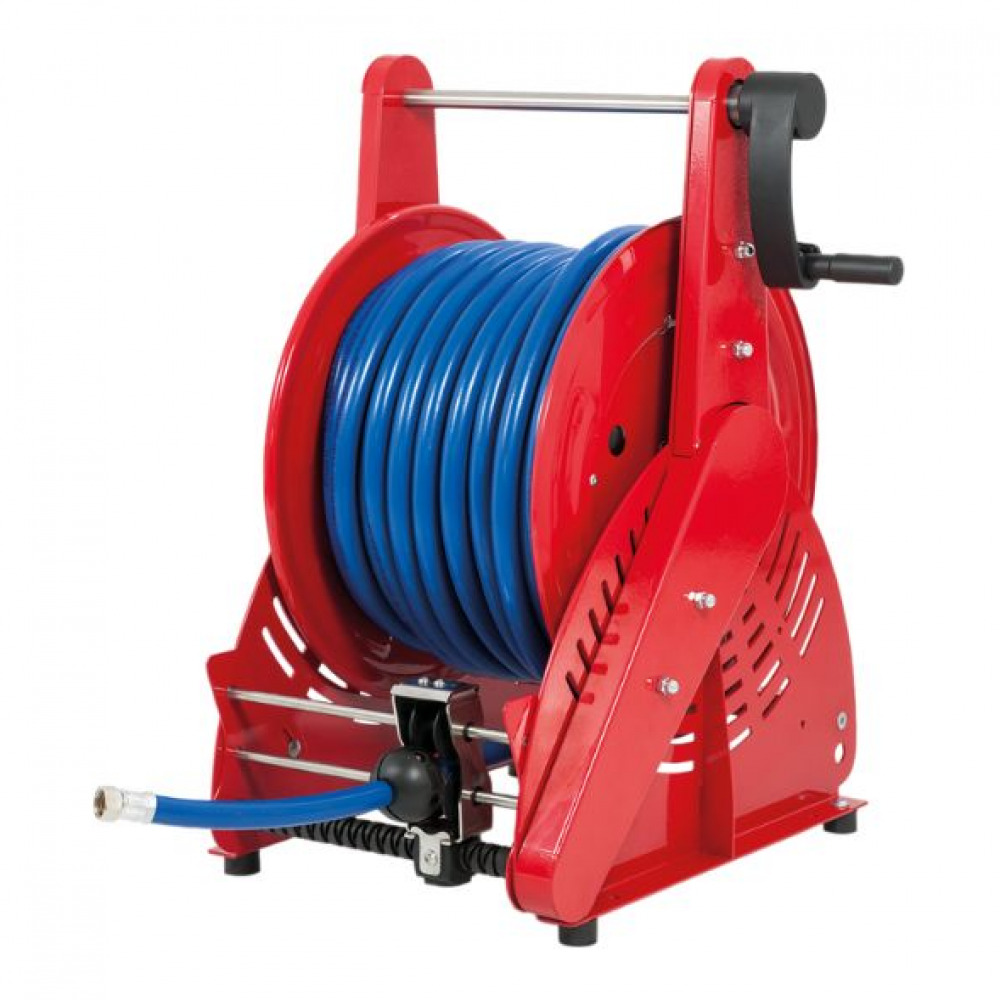

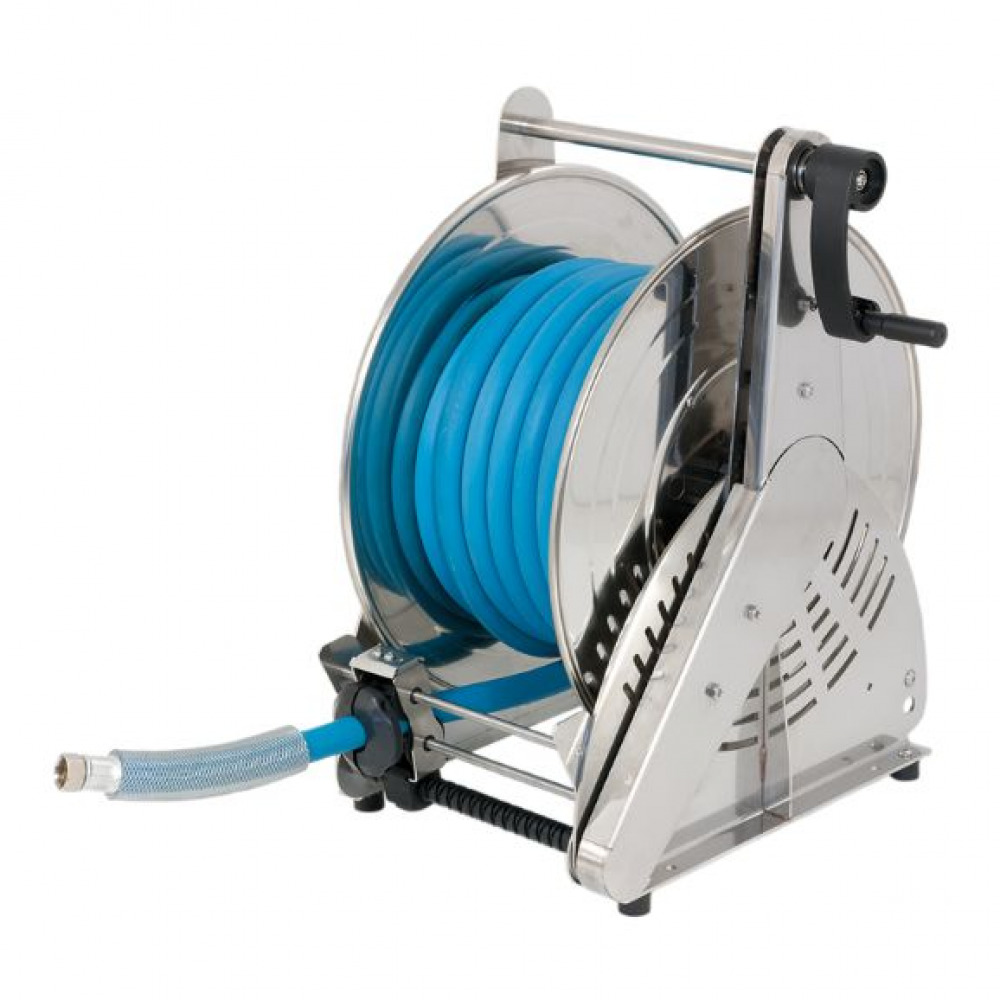

Enrouleur de tuyau manuel demultiplie GEPRO ORION HEAVY DUTY, reduction 3:1, jusqu a 180 m en 1/4 de pouce, en acier peint ou en inox, versions fixes ou roulantes.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Manuel |
| Matériau | Acier peint, Inox 304, Inox 316 |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13, 3/4″ – DN 19, 1″ – DN 25 |
| Pression | 100 bars, 200 bars, 600 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m, Plus de 100 m |
| Type de fixation | Mobile sur chariot, Mural fixe, Mural pivotant |
| Utilisation | AdBlue, Air comprimé, Détergents et désinfectants, Eau, Fuel / hydrocarbures, Graisse, Huile |
| Zone ATEX | Oui |
La série ORION HEAVY DUTY est la version démultipliée des enrouleurs manuels GEPRO. Un réducteur 3:1 et une manivelle en position surlevée permettent de rembobiner des longueurs que l’entraînement direct ne rend plus manoeuvrables : jusqu’à 180 m en 1/4″ et 40 m en 3/4″.
Sur un châssis de dimensions comparables, l’ORION à entraînement direct loge 50 m de tuyau en 1/4″ là où l’ORION HEAVY DUTY en accepte 130. La différence ne tient pas à la capacité du tambour mais à l’effort : au-delà d’une certaine longueur enroulée, un rapport 1:1 devient inutilisable en pratique, quelle que soit la place disponible sur la bobine.
La contrepartie est arithmétique : trois fois plus de tours de manivelle pour la même longueur rembobinée. Sur un poste où le tuyau est déroulé et rembobiné plusieurs fois par jour, cet arbitrage se pose avant celui du diamètre.
La version roulante existe en deux configurations, qui ne se commandent pas de la même manière. Le suffixe MR donne deux roues de 200 mm et deux poignées réglables ; le suffixe IR donne les roues et une poignée horizontale unique, plus adaptée au déplacement en tirant qu’au déplacement en poussant. La référence s’écrit alors OPF52190MR ou OPF52190IR.
| Acier peint | Inox | Ø disque | Bobine | Ø tuyau | Longueur logée | Pression joint |
|---|---|---|---|---|---|---|
| OPF42260 | OPX42260 | 434 mm | 260 mm | 1/4″ 3/8″ 1/2″ |
60 m 50 m 40 m |
600 bar / 200 bar inox |
| OPF42261 | OPX42261 | 434 mm | 260 mm | 3/4″ 1″ |
20 m 15 m |
100 bar |
| OPF52190 | OPX52190 | 540 mm | 195 mm | 1/4″ 3/8″ 1/2″ |
130 m 85 m 65 m |
600 bar / 200 bar inox |
| OPF52191 | OPX52191 | 540 mm | 195 mm | 3/4″ 1″ |
30 m 18 m |
100 bar |
| OPF52260 | OPX52260 | 540 mm | 260 mm | 1/4″ 3/8″ 1/2″ |
180 m 115 m 90 m |
600 bar / 200 bar inox |
| OPF52261 | OPX52261 | 540 mm | 260 mm | 3/4″ 1″ |
40 m 30 m |
100 bar |
Version sans guide-tuyau, prédisposée : insérer SG après OP, soit OPSGF42260 pour OPF42260.

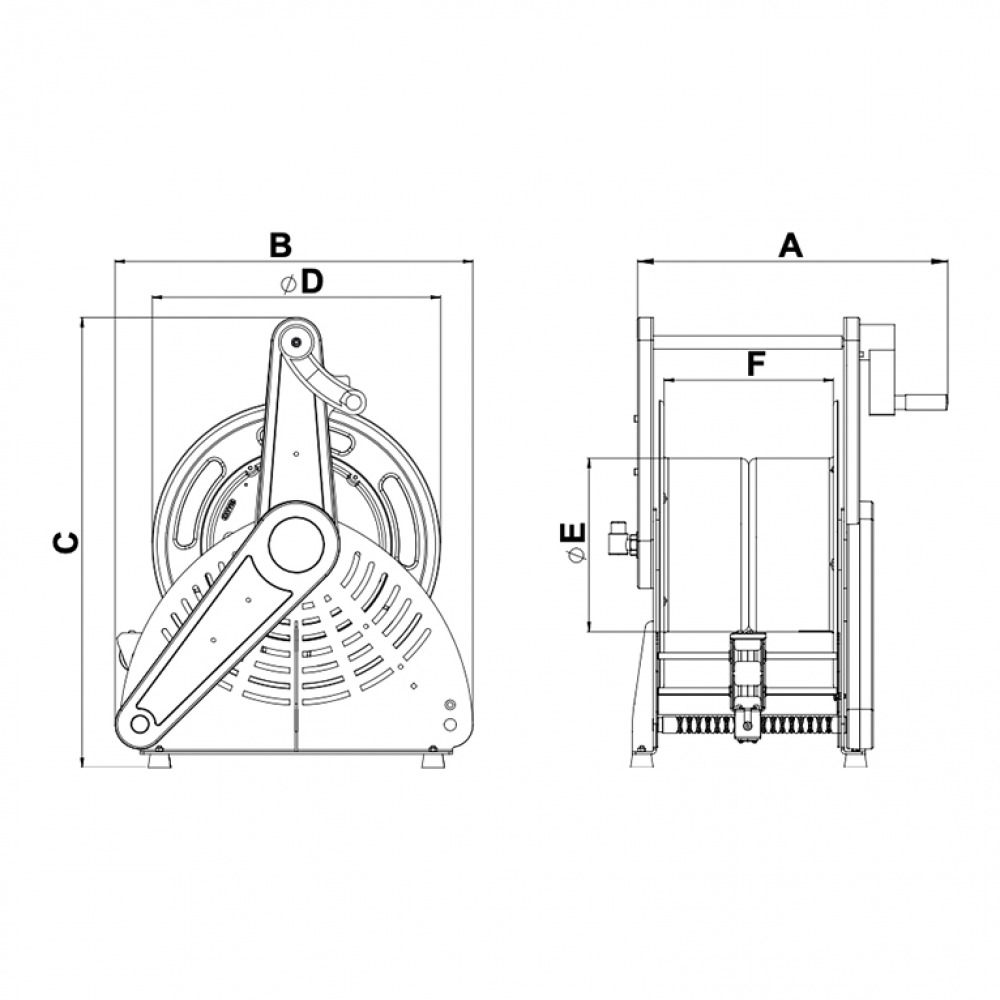

| Ø disque | Bobine | Ø tambour | Cotes (mm) | Poids |
|---|---|---|---|---|
| 434 mm | 260 mm | 250 mm | 529 x 540 x 677 | 26 kg |
| 540 mm | 195 mm | 250 mm | 461 x 542 x 677 | 24 kg |
| 540 mm | 260 mm | 250 mm | 526 x 542 x 677 | 26 kg |
Lavage de véhicules et de matériel sur grande distance, distribution d’huile et de gasoil en flotte, arrosage et nettoyage industriel, alimentation en air comprimé de postes éloignés. Les modèles inox peuvent être proposés avec certification ATEX selon la directive 2014/34/UE, groupe II catégorie 2 : nous consulter en précisant la zone.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
