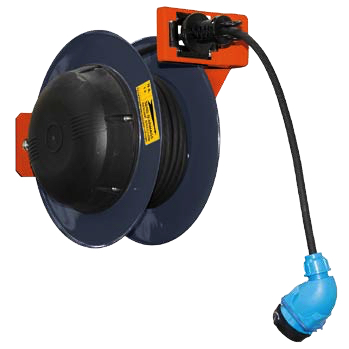

Le LO3K/X est la déclinaison caserne du prolongateur LO3K de CONDUCTIX. Fixé sous la charpente au-dessus de l’emplacement de stationnement, il range et protège le câble qui alimente un véhicule de secours à l’arrêt, puis le reprend quand le véhicule doit partir.
Points clés
- Câble GPM 4G2,5 mm² à gaine polyuréthane
- Course de 12 ou 15 m
- Intensité maximale 15 A à poste fixe
- Tension 400 V, indice de protection IP55
- Butée de câble avec amortisseur de chocs
- Prise anti-démarrage sur deux références
- Installation sous charpente jusqu’à 5 m de hauteur
Deux codes pour une même désignation
Les versions avec et sans prise anti-démarrage portent la même désignation : LO3K/X 042512 pour 12 m, LO3K/X 042515 pour 15 m. Seul le code article les distingue. Indiquez-le dans votre demande, ou précisez si la prise anti-démarrage est requise.
Construction
- Tambour en acier, peinture époxy
- Support en acier, peinture époxy
- Cliquet d’arrêt à l’enroulement
- Guidage du câble par rouleaux réglables en position
- Butée de câble avec amortisseur de chocs
L’extrémité du câble peut recevoir sur demande la prise ou le connecteur adapté au véhicule.
Options

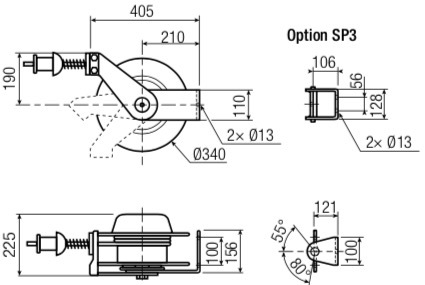

- 3187823 — support pivotant SP3, 2,5 kg
- Collecteur type P050-25 A, sur demande
Ce qui le sépare d’un LO3K d’atelier
La hauteur d’abord. Les prolongateurs standard de CONDUCTIX se montent jusqu’à 2,50 m. Le LO3K/X est prévu pour une installation sous charpente jusqu’à 5 m.
La butée ensuite. Quand le cliquet est libéré, le câble remonte d’un seul tenant jusqu’à sa fin de course. Sur le LO3K/X, la butée de câble est équipée d’un amortisseur de chocs ; le LO3K d’atelier n’a qu’une butée réglable.
Le câble enfin. Le LO3K/X reçoit un câble GPM à gaine polyuréthane, et non le HO7RN-F des LO3K d’atelier, et il est donné pour 15 A maximum à poste fixe. Ne transposez pas les intensités du LO3K standard en 4G2,5 : c’est cette valeur de 15 A qui sert au dimensionnement.
Ressort ou moteur : ce que coûte le départ
Avec un enrouleur à ressort, le départ en intervention demande quatre gestes : retirer la fiche, libérer le cliquet, accompagner l’enroulement du câble jusqu’à son terme, puis démarrer. Au retour, le raccordement en demande trois : dérouler le câble, enclencher le cliquet, brancher.
Si ces gestes sont de trop, deux solutions les réduisent. Le RETTREEL de CONDUCTIX, motorisé, descend et remonte la fiche sur commande et peut l’éjecter au démarrage du véhicule. Les Twin Reels de ZECA, à ressort, associent un tuyau d’air au câble et existent avec une prise éjectable Rettbox qui libère le véhicule au démarrage. Les trois solutions sont comparées sur notre page enrouleurs de câble électrique.
Références
| Code |
Modèle |
Conducteurs × section |
Longueur utile |
Prise anti-démarrage |
Masse |
| 3169442 |
LO3K/X 042512 |
4G2,5 mm² |
12 m |
Non |
20,5 kg |
| 3164926 |
LO3K/X 042515 |
4G2,5 mm² |
15 m |
Non |
21,5 kg |
| 3171546 |
LO3K/X 042512 |
4G2,5 mm² |
12 m |
Oui |
21 kg |
| 3169911 |
LO3K/X 042515 |
4G2,5 mm² |
15 m |
Oui |
22 kg |
Dans la même gamme : le MAP 206/X
CONDUCTIX propose aussi le MAP 206/X, un enrouleur manuel en acier peint rouge RAL 3020, équipé de deux socles femelles à clapet 30 A, 230 V, IP55, et d’un câble HO7RN-F 3G2,5 ou 3G4 mm² jusqu’à 100 m. L’extrémité du câble peut recevoir une fiche mâle 30 A, IP54. Il se configure sur demande.
