Enrouleur de tuyau automatique GEPRO à sortie orientable pour tuyaux de 1 pouce 1/4 et 1 pouce 1/2, jusqu'à 20 m, pression de service 20 bar, acier peint ou inox.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox 304, Inox 316 |
| Ø tuyau | 1″1/4 – DN 32/33, 1″1/2 – DN 38/40 |
| Pression | 20 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Type de fixation | Mural fixe, Mural pivotant, Plafond |
| Utilisation | Air comprimé, Eau, Fuel / hydrocarbures, Huile |
| Zone ATEX | Oui |
Trois modèles à sortie orientable pour les tuyaux de 1″1/4 et 1″1/2, destinés aux applications à fort débit. Ce sont les plus gros diamètres de la gamme GEPRO en rappel automatique par ressort.
La pression admissible tombe à 20 bar sur ces trois modèles, contre 100 bar en 3/4″ et 1″ et 600 bar en 1/2″ sur acier peint. Ce n’est pas le châssis qui limite, mais le joint tournant : son passage intérieur atteint 25 mm en 1″1/4 et 32 mm en 1″1/2, et une section pareille ne se tient pas à haute pression.
Ces enrouleurs se choisissent donc pour faire passer un volume, pas pour le faire passer fort : remplissage, transfert, arrosage, vidange. Une application haute pression à gros débit relève d’une autre logique et doit être étudiée séparément.
Le premier modèle loge 8 m de tuyau en 1″1/4 et pèse 18 kg. Le suivant loge 20 m et pèse 49 kg. Il n’existe aucun modèle intermédiaire : entre ces deux références, la masse est presque triplée et la largeur passe de 430 à 590 mm.
Un besoin situé autour de 12 ou 15 m en 1″1/4 impose donc de trancher entre un enrouleur surdimensionné et un tuyau plus court que souhaité. C’est un cas où le TITANO à ressort renforcé, qui loge 18 m en 1″1/4 pour 40 kg, mérite d’être comparé.

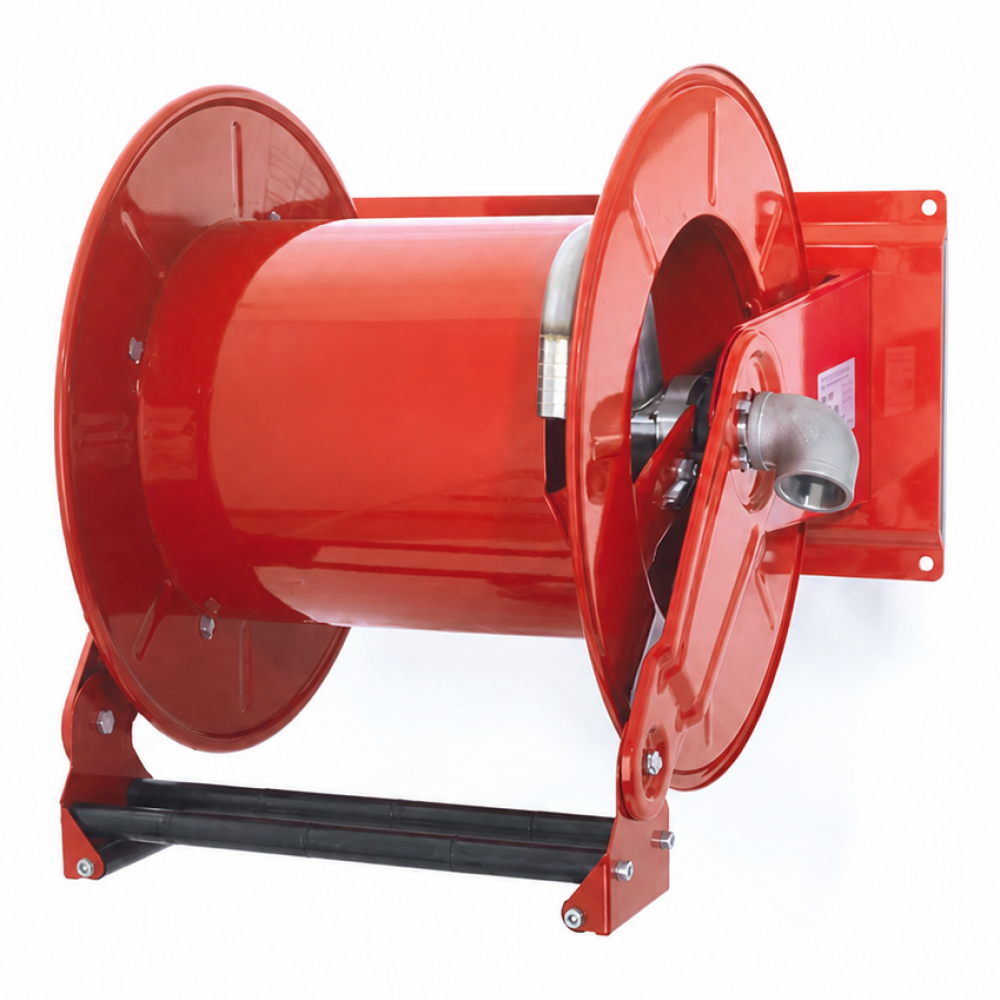

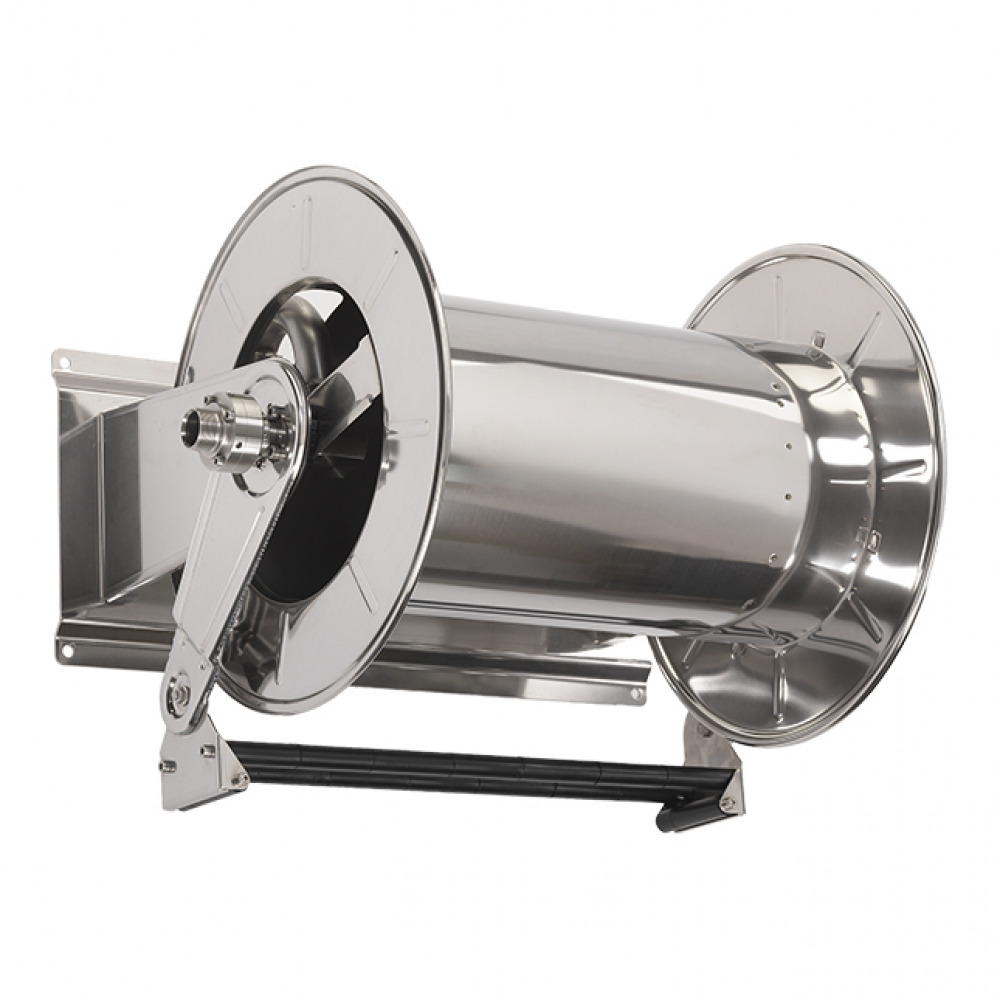

| Acier peint | Inox 304 | Ø tuyau | Longueur logée | Bobine | Passage de joint | Cotes (mm) | Poids |
|---|---|---|---|---|---|---|---|
| F031 | F531 | 1″1/4 | 8 m | 200 mm | 25 mm | 430 x 500 x 490 | 18 kg |
| F038 | F538 | 1″1/4 | 20 m | 400 mm | 25 mm | 590 x 670 x 670 | 49 kg |
| F039 | F539 | 1″1/2 | 15 m | 400 mm | 32 mm | 590 x 670 x 670 | 50 kg |
Pression de service 20 bar sur l’ensemble de la série.
Transfert d’huile et de gasoil à gros débit, distribution d’eau et d’air comprimé en grande section, remplissage de citernes et de cuves, arrosage industriel. Les modèles inox peuvent être proposés avec certification ATEX selon la directive 2014/34/UE, groupe II catégorie 2 : nous consulter en précisant la zone.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
