Trois tuyaux, trois compromis

C’est le seul arbitrage de cette série, et il commande tout.

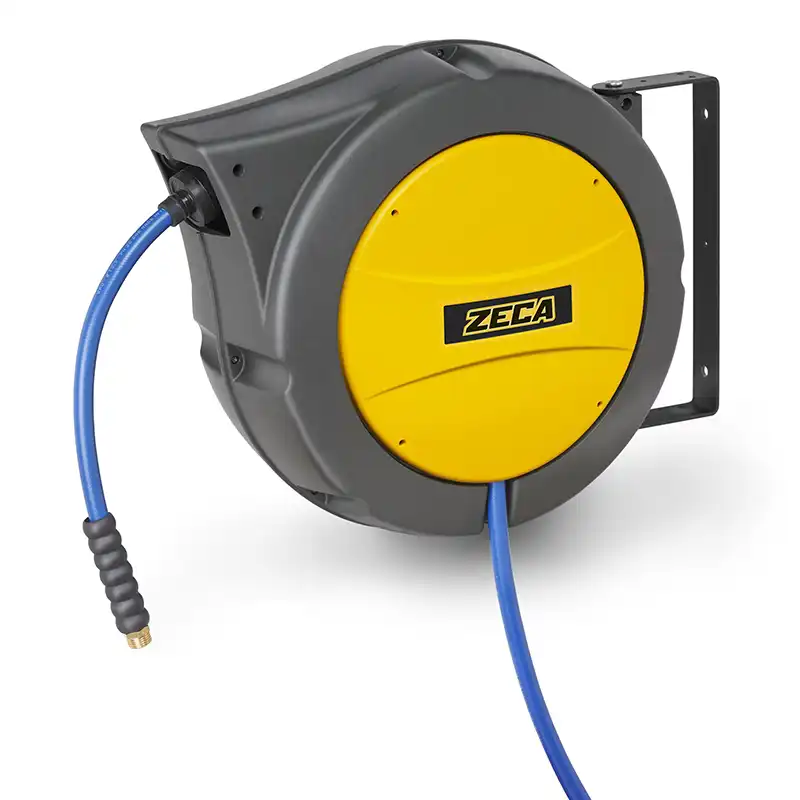

Le KPU, bleu, associe souplesse et haute résistance. Il donne les longueurs les plus élevées — 25 mètres en 10 mm, 16 en 12,5 — et c’est le seul à porter la certification ATEX, sous le marquage Ex II 2 GD c IIB T6/T85 °C X et le certificat IMQ 15 ATEX 002 X. Les versions PVC, NBR, FD et AGRI n’en bénéficient pas. Son raccord d’entrée est inclus, ce qui n’est le cas d’aucune autre version.

Le PVC bleu offre un toucher plus doux et une bonne résistance à l’abrasion, pour cinq mètres de moins en 10 mm.

Le NBR, un SAE 100R6 noir, vise la résistance extrême : abrasion, huiles, sollicitation mécanique. Il descend à 18 mètres en 10 mm — le prix de sa robustesse est une paroi plus épaisse, donc moins de longueur à volume de tambour égal.

Longueur et débit ne varient pas dans le même sens

Le tableau réserve une surprise qui mérite d’être lue attentivement. En 10 mm, le KPU délivre 850 l/min quand le PVC et le NBR en délivrent 900. Le tuyau le plus performant est donc celui qui débite le moins.

L’explication tient à la longueur : le KPU embarque 25 mètres là où le PVC en tient 20 et le NBR 18, et chaque mètre supplémentaire coûte de la perte de charge. Le même phénomène se retrouve en 12,5 mm, où le KPU donne 1 600 l/min sur 16 mètres contre 1 700 pour les autres sur 12.

La conséquence pratique est nette : si l’outil le plus gourmand du poste demande plus de 850 l/min et que la course reste courte, le PVC ou le NBR sont préférables au KPU malgré leur moindre polyvalence. Le débit se choisit avant la longueur, pas l’inverse.

La certification ATEX ne couvre que les versions KPU

Les AM86/10 et AM86/13 en version KPU sont conformes à la directive 2014/34/UE, en catégorie II 2 GD, groupe d’explosion IIB, selon les normes EN 13463-1:2009 et EN 13463-5:2011. Le marquage complet et le numéro d’attestation d’examen de type vous sont communiqués avec l’offre, ainsi que le certificat.

Ce point mérite d’être compris précisément. Les versions PVC, NBR, Food et AGRI de la même série ne sont pas certifiées : elles partagent la carcasse mais pas le tuyau, et c’est l’ensemble qui est évalué. Commander un AM86/13 PVC pour une zone classée serait une erreur, alors que la désignation ne diffère que par trois lettres.

Les normes citées sont celles des appareils non électriques, ce qui est cohérent avec la nature du risque sur un enrouleur de tuyau : ce n’est pas l’étincelle électrique qui est en cause, mais l’accumulation de charges électrostatiques et l’échauffement mécanique. La catégorie 2 couvre les zones 1 et 21, et le groupe IIB les gaz jusqu’à l’éthylène.

Versions alimentaire et agricole

L’AM86/13 FD reçoit un tuyau PU Food vert et un raccord de sortie en acier inoxydable AISI 316L. Sa plage de température monte à +65 °C, ce qui autorise le nettoyage à l’eau chaude.

Une précision s’impose, car la confusion serait lourde de conséquences : le tuyau est certifié selon les règlements UE 1935/2004 et 10/2011 pour le contact avec les denrées alimentaires, mais il ne convient pas au passage de liquides alimentaires. C’est un enrouleur destiné au lavage et au nettoyage en milieu alimentaire, pas au transfert de produit.

L’AM86/AGRI reçoit un tuyau PVC jaune de 18 mètres. Sa pression se limite à 6 bar, sa température à +40 °C, et il est destiné à l’eau uniquement — contrairement au reste de la gamme, il ne convient pas à l’air comprimé. Il est livré sans raccord.

Le kit AM86/FT le complète : il réunit un raccord d’entrée et un raccord de sortie à système d’arrêt d’eau, testé jusqu’à 6 bar. Sur une exploitation, ce système évite de vider le tuyau à chaque déconnexion.

Références

Le raccord d’entrée est inclus sur les versions KPU uniquement ; les autres sont livrées avec un tronçon d’arrivée de 1,5 m à équiper. Encombrement d’emballage 550 × 505 × 270 mm, masse 10 kg.
