Ce qui limite l’ensemble n’est aucun de ses composants pris séparément

C’est la particularité d’un enrouleur livré équipé, et elle se lit rarement sur une fiche technique. Le bâti inox accepterait 200 bar avec son joint tournant. Le pistolet de lavage tient 25 bar et 90 °C. Le tuyau alimentaire supporte 10 bar en service, pour un éclatement à 30 bar, sur une plage de −30 à +120 °C.

L’ensemble travaille donc à 10 bar et 90 °C : la pression vient du tuyau, la température vient du pistolet, et aucune des deux ne vient de l’enrouleur. Dimensionner cet appareil sur les caractéristiques de son bâti conduirait à le surévaluer d’un facteur vingt. C’est aussi pourquoi remplacer un seul composant par un modèle plus capable ne relève pas la limite de l’ensemble.

Pourquoi le pistolet reste en 1/2″ même sur la version 3/4″

Les deux diamètres partagent le même pistolet, en 1/2″. Ce n’est pas une simplification de catalogue : le diamètre du tuyau ne détermine pas le débit en sortie de lance, il détermine la perte de charge sur la longueur déroulée.

Passer du 12 au 19 mm de passage intérieur sert donc à conserver la pression au bout de trente mètres, pas à augmenter le jet. Sur un poste court alimenté par un réseau bien dimensionné, le 1/2″ suffit ; sur une ligne longue ou une alimentation juste, le 3/4″ évite de perdre en efficacité de lavage à l’extrémité.

Le tuyau de raccordement est fourni, et ce n’est pas un accessoire

Chaque référence comprend trois mètres de tuyau en plus de la longueur utile : 15+3, 20+3, 25+3 ou 30+3. Ce brin relie l’enrouleur au réseau, et il doit être souple.

Un enrouleur raccordé en tube rigide côté alimentation transmet au réseau chaque à-coup du rappel par ressort, ce qui fatigue le raccordement et finit par provoquer des fuites. Le brin souple absorbe ces efforts. Il est ici fourni d’origine, ce qui évite l’oubli au montage.

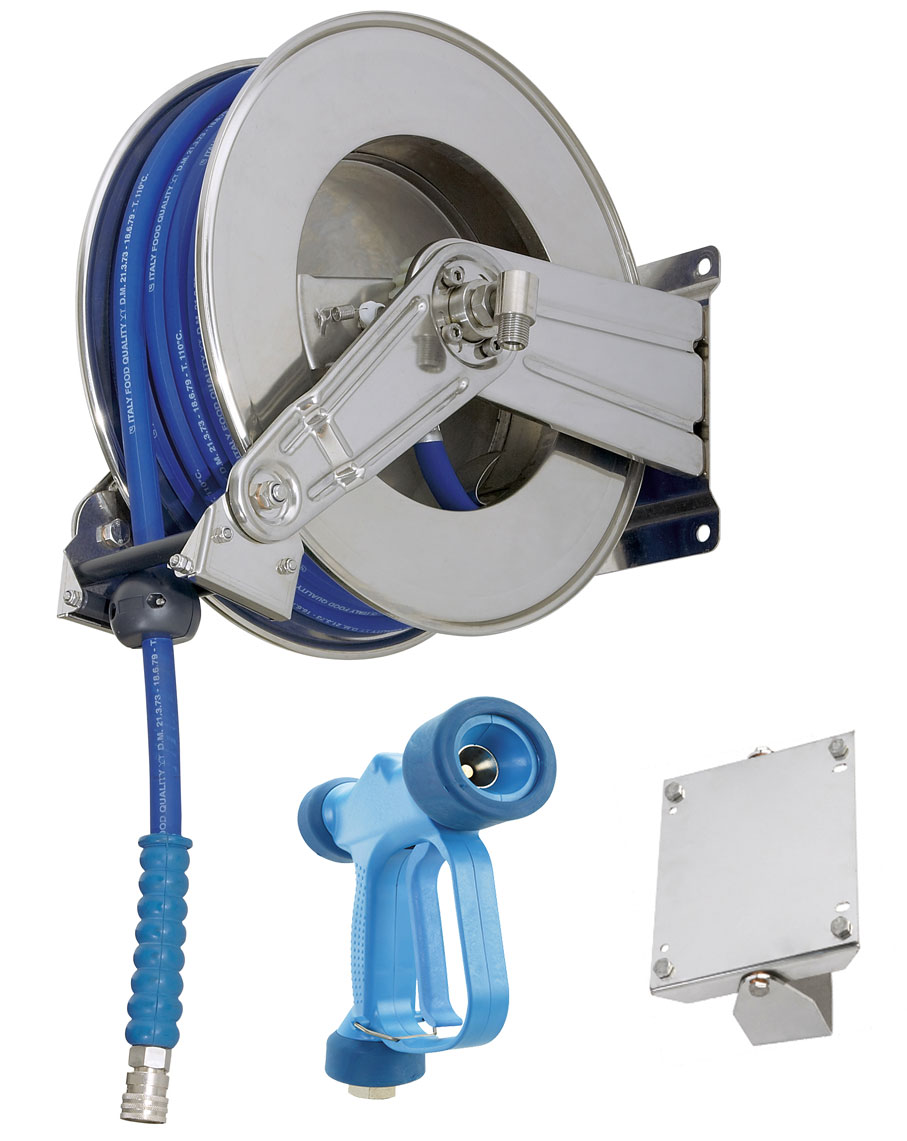

Construction

• Enrouleur automatique à rappel par ressort, avec cliquet d’arrêt.
• Châssis, bras de guidage et embase en inox AISI 304.
• Bras multi-positions équipé du guide-tuyau, embase pivotante.
• Tuyau à structure interne en caoutchouc synthétique blanc qualifié pour l’industrie alimentaire, conforme aux normes FDA.
• Revêtement extérieur bleu résistant à l’abrasion, à la chaleur et à l’ozone, renfort en corde synthétique haute résistance.
• Pression de service 10 bar, pression d’éclatement 30 bar, température de −30 à +120 °C.
• Raccords femelles BSP tournants en laiton, inox sur demande.
• Pistolet de lavage à jet réglable, 25 bar et 90 °C, raccord tournant et coupleur rapide.
• Assemblé dans l’Union européenne.

Références

Le suffixe B désigne la version 3/4″. Le pistolet est en 1/2″ sur l’ensemble de la gamme. Température de service jusqu’à 90 °C, limite du pistolet.

Rayon de courbure minimal du tuyau : 100 mm en 1/2″, 112 mm en 3/4″. C’est cette valeur, et non la capacité du tambour, qui fixe le diamètre minimal d’enroulement : un tuyau plié plus serré s’écrase et perd de la section à chaque cycle.

Applications

Lavage des sols, des équipements et des surfaces en industrie agroalimentaire, laiteries, fromageries, abattoirs, ateliers de découpe, brasseries, cuisines centrales et laboratoires de production. L’inox et le tuyau de qualité alimentaire répondent aux exigences de nettoyabilité de ces environnements.
