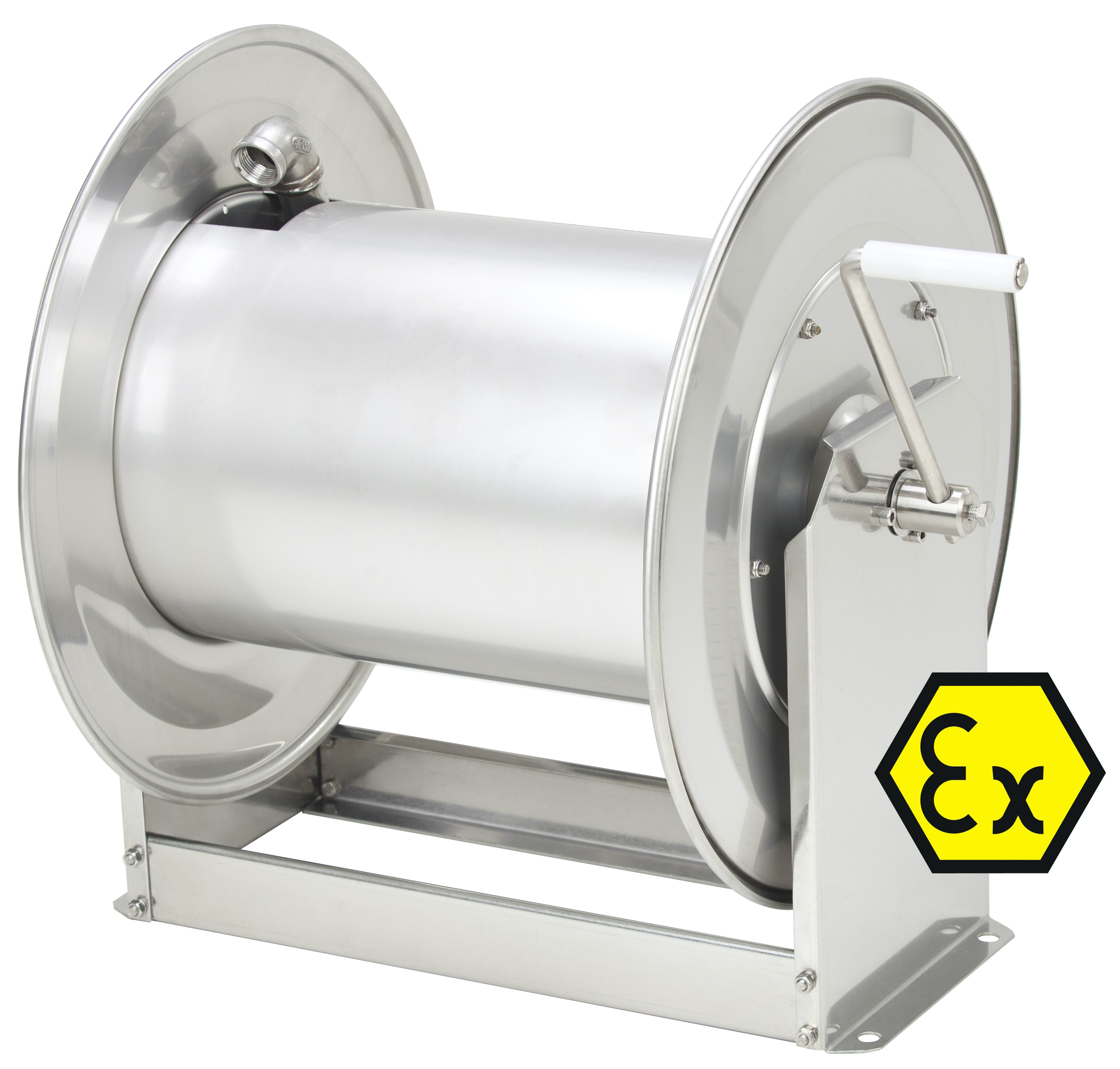

L'enrouleur manuel inox TEHA série STKi2 Ex est la version certifiée ATEX de la STKi2, livrée avec sa déclaration UE de conformité au titre de la directive 2014/34/UE pour les zones 1, 2, 21 et 22. Il associe l…
| Type de produit | Enrouleur de tuyau |
|---|---|
| Utilisation | Air comprimé, Eau, Graisse, Huile |
| Matériau | Inox 304, Inox 316 |
| Entraînement | Manuel |
| Longueur | 15 m, 20 m, 33 m, 40 m, 43 m, 50 m, 52 m, 60 m, 61 m, 70 m, 80 m, 125 m, 150 m, 185 m, 215 m, 250 m |
| Ø tuyau | 1/2″ – DN 13, 3/4″ – DN 19, 1″ – DN 25 |
| Pression | 100 bars, 200 bars |
| Zone ATEX | Oui |
| Certification | ATEX 2014/34/UE |
La série STKi2 Ex est la version certifiée ATEX de l’enrouleur manuel inox STKi2. Chaque appareil est soumis à une procédure d’évaluation de la conformité et livré avec sa déclaration UE de conformité au titre de la directive 2014/34/UE.
Domaine d’emploi : en surface, hors industrie minière, zones 1 et 2 (gaz, vapeurs, brouillards) et zones 21 et 22 (poussières combustibles). Groupe d’appareils II, catégories 2 et 3, G + D. Classe de température T6 pour une température ambiante et de fluide jusqu’à 85 °C, T5 jusqu’à 100 °C.
Les matériaux sont l’inox 1.4301, l’inox 1.4571 naturel et des matières plastiques électriquement conductrices — c’est ce dernier point qui distingue la version Ex de la STKi2 standard, en supprimant tout risque d’accumulation de charge électrostatique. Les cotes et les caractéristiques mécaniques sont identiques à la série standard. Des tuyaux électriquement conducteurs et un pistolet homologué zone Ex sont disponibles sur demande.
| Type | N° art. inox 1.4301 | N° art. inox 1.4571 | Longueur enroulable | Ø nominal / filetage | Pression max |
|---|---|---|---|---|---|
| STKi2 20/12/Ex | V10720040 | V10720040-1 | 60 m (Ø17) / 35 m (Ø22) | 12 mm / 1/2" | 200 bar |
| STKi2 40/12/Ex | V10720043 | V10720043-1 | 125 m (Ø17) / 70 m (Ø22) | 12 mm / 1/2" | 200 bar |
| STKi2 50/12/Ex | V10720046 | V10720046-1 | 150 m (Ø17) / 85 m (Ø22) | 12 mm / 1/2" | 200 bar |
| STKi2 60/12/Ex | V10720049 | V10720049-1 | 185 m (Ø17) / 100 m (Ø22) | 12 mm / 1/2" | 200 bar |
| STKi2 70/12/Ex | V10720052 | — | 215 m (Ø17) / 115 m (Ø22) | 12 mm / 1/2" | 200 bar |
| STKi2 80/12/Ex | V10720055 | — | 250 m (Ø17) / 130 m (Ø22) | 12 mm / 1/2" | 200 bar |
| STKi2 20/19/Ex | V10720041 | V10720041-1 | 20 m (Ø28) | 19 mm / 3/4" | 200 bar |
| STKi2 40/19/Ex | V10720044 | V10720044-1 | 40 m (Ø28) | 19 mm / 3/4" | 200 bar |
| STKi2 50/19/Ex | V10720047 | V10720047-1 | 50 m (Ø28) | 19 mm / 3/4" | 200 bar |
| STKi2 60/19/Ex | V10720050 | V10720050-1 | 60 m (Ø28) | 19 mm / 3/4" | 200 bar |
| STKi2 70/19/Ex | V10720053 | — | 70 m (Ø28) | 19 mm / 3/4" | 200 bar |
| STKi2 80/19/Ex | V10720056 | — | 80 m (Ø28) | 19 mm / 3/4" | 200 bar |
| STKi2 20/24/Ex | V10720042 | V10720042-1 | 15 m (Ø35) | 24 mm / 1" | 100 bar |
| STKi2 40/24/Ex | V10720045 | V10720045-1 | 33 m (Ø35) | 24 mm / 1" | 100 bar |
| STKi2 50/24/Ex | V10720048 | V10720048-1 | 43 m (Ø35) | 24 mm / 1" | 100 bar |
| STKi2 60/24/Ex | V10720051 | V10720051-1 | 52 m (Ø35) | 24 mm / 1" | 100 bar |
| STKi2 70/24/Ex | V10720054 | — | 61 m (Ø35) | 24 mm / 1" | 100 bar |
| STKi2 80/24/Ex | V10720057 | — | 70 m (Ø35) | 24 mm / 1" | 100 bar |
Équipement de série : bague U-Sit et raccord tournant coudé en inox (V4A sur les versions 1.4571). Le choix de la catégorie d’appareil relève du zonage établi par l’exploitant.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
