L'enrouleur automatique TEHA série ST Ex est la version certifiée ATEX de la série ST, livrée avec sa déclaration UE de conformité au titre de la directive 2014/34/UE. Son marquage Ex h IIC T6…T4 Gb et Ex h III…
| Type de produit | Enrouleur de tuyau |
|---|---|
| Utilisation | Air comprimé, Eau, Graisse, Huile |
| Matériau | Inox 304 |
| Entraînement | Automatique (ressort) |
| Longueur | 10 m, 12 m, 14 m, 17 m, 20 m, 25 m, 28 m, 36 m, 37 m, 40 m, 50 m, 57 m |
| Ø tuyau | 3/8″ – DN 10, 1/2″ – DN 13, 3/4″ – DN 19 |
| Pression | 200 bars, 300 bars |
| Zone ATEX | Oui |
| Certification | ATEX 2014/34/UE |

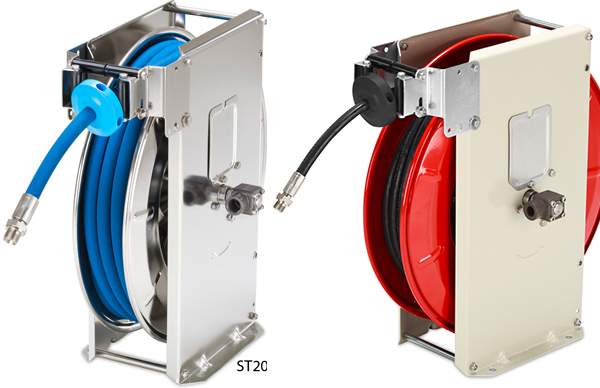

La série ST Ex reprend la mécanique de l’enrouleur automatique ST dans une exécution certifiée pour les atmosphères explosibles. Chaque appareil est soumis à une procédure d’évaluation de la conformité et livré avec sa déclaration UE de conformité au titre de la directive 2014/34/UE (ATEX 95 / ATEX 100).
Il est utilisable en surface, hors industrie minière, dans les zones 1 et 2 (gaz, vapeurs, brouillards) ainsi que dans les zones 21 et 22 (poussières combustibles). Marquage : Ex h IIC T6…T4 Gb et Ex h IIIC T6…T4 Db, groupe d’appareils II, catégories 2 et 3, G + D. Classe de température T6 pour une température ambiante et de fluide jusqu’à 85 °C, T5 jusqu’à 100 °C. Plage de température ambiante admissible : −20 °C à +40 °C. L’installation dans un environnement chaud déclasse l’appareil et doit être prise en compte lors de la sélection.
Les matériaux sont l’inox 1.4301, l’inox 1.4301 électropoli et des matières plastiques électriquement conductrices. Les caractéristiques mécaniques et les cotes d’encombrement sont identiques à celles de la série ST standard. Une exécution adaptée à l’air respirable est disponible en option, ainsi que des tuyaux électriquement conducteurs et un pistolet de pulvérisation homologué zone Ex.
| Type | N° article | Longueur enroulable | Ø nominal / filetage | Pression max | Poids | Finition |
|---|---|---|---|---|---|---|
| ST14/10e/Ex | V10710074 | 14 m (Ø15) / 12 m (Ø20) | 10 mm / 3/8" | 300 bar | 13,0 kg | Inox 304 |
| ST14/10ep/Ex | V10710075 | 14 m (Ø15) / 12 m (Ø20) | 10 mm / 3/8" | 300 bar | 13,0 kg | Inox 304 électropoli |
| ST20/10e/Ex | V10710078 | 20 m (Ø15) / 17 m (Ø20) | 10 mm / 3/8" | 300 bar | 16,0 kg | Inox 304 |
| ST20/10ep/Ex | V10710079 | 20 m (Ø15) / 17 m (Ø20) | 10 mm / 3/8" | 300 bar | 16,0 kg | Inox 304 électropoli |
| ST30/10e/Ex | V10710099 | 28 m (Ø15) | 10 mm / 3/8" | 300 bar | 18,0 kg | Inox 304 |
| ST30/10ep/Ex | V10710100 | 28 m (Ø15) | 10 mm / 3/8" | 300 bar | 18,0 kg | Inox 304 électropoli |
| ST40/10/2e/Ex | V10710086 | 40 m (Ø15) / 37 m (Ø20) | 10 mm / 3/8" | 300 bar | 22,0 kg | Inox 304 |
| ST40/10/2ep/Ex | V10710087 | 40 m (Ø15) / 37 m (Ø20) | 10 mm / 3/8" | 300 bar | 22,0 kg | Inox 304 électropoli |
| ST60/10/3e/Ex | V10710094 | 57 m (Ø15) / 50 m (Ø20) | 10 mm / 3/8" | 300 bar | 32,5 kg | Inox 304 |
| ST60/10/3ep/Ex | V10710095 | 57 m (Ø15) / 50 m (Ø20) | 10 mm / 3/8" | 300 bar | 32,5 kg | Inox 304 électropoli |
| ST14/12e/Ex | V10710076 | 12 m (Ø20) / 8 m (Ø25) | 12 mm / 1/2" | 200 bar | 13,0 kg | Inox 304 |
| ST14/12ep/Ex | V10710077 | 12 m (Ø20) / 8 m (Ø25) | 12 mm / 1/2" | 200 bar | 13,0 kg | Inox 304 électropoli |
| ST20/12e/Ex | V10710080 | 17 m (Ø20) / 13 m (Ø25) | 12 mm / 1/2" | 200 bar | 16,0 kg | Inox 304 |
| ST20/12ep/Ex | V10710081 | 17 m (Ø20) / 13 m (Ø25) | 12 mm / 1/2" | 200 bar | 16,0 kg | Inox 304 électropoli |
| ST30/12e/Ex | V10710101 | 25 m (Ø20) / 22 m (Ø25) | 12 mm / 1/2" | 200 bar | 18,0 kg | Inox 304 |
| ST30/12ep/Ex | V10710102 | 25 m (Ø20) / 22 m (Ø25) | 12 mm / 1/2" | 200 bar | 18,0 kg | Inox 304 électropoli |
| ST40/12/2e/Ex | V10710088 | 37 m (Ø20) / 35 m (Ø25) | 12 mm / 1/2" | 200 bar | 22,0 kg | Inox 304 |
| ST40/12/2ep/Ex | V10710089 | 37 m (Ø20) / 35 m (Ø25) | 12 mm / 1/2" | 200 bar | 22,0 kg | Inox 304 électropoli |
| ST20/19e/Ex | V10710082 | 10 m (Ø25) / 7 m (Ø30) | 19 mm / 3/4" | 200 bar | 17,0 kg | Inox 304 |
| ST20/19ep/Ex | V10710083 | 10 m (Ø25) / 7 m (Ø30) | 19 mm / 3/4" | 200 bar | 17,0 kg | Inox 304 électropoli |
| ST40/19/1e/Ex | V10710090 | 20 m (Ø25) / 18 m (Ø30) | 19 mm / 3/4" | 200 bar | 19,0 kg | Inox 304 |
| ST40/19/1ep/Ex | V10710091 | 20 m (Ø25) / 18 m (Ø30) | 19 mm / 3/4" | 200 bar | 19,0 kg | Inox 304 électropoli |
| ST40/19/2e/Ex | V10710092 | 36 m (Ø25) / 30 m (Ø30) | 19 mm / 3/4" | 200 bar | 25,0 kg | Inox 304 |
| ST40/19/2ep/Ex | V10710093 | 36 m (Ø25) / 30 m (Ø30) | 19 mm / 3/4" | 200 bar | 25,0 kg | Inox 304 électropoli |
Équipement de série : raccord tournant coudé en inox, bague U-Sit et butée de tuyau, hors tuyau (disponible en option). Le choix de la catégorie d’appareil relève du zonage établi par l’exploitant : nos équipes vous accompagnent dans cette sélection.
