L'enrouleur automatique de tuyau TEHA série ST rappelle le tuyau par un ressort en acier à ruban texturé d'environ 14 kg de force de traction, avec verrouillage sur 8 positions par tour. Trois finitions couvren…
| Type de produit | Enrouleur de tuyau |
|---|---|
| Utilisation | Air comprimé, Eau, Graisse, Huile |
| Matériau | Acier peint, Inox 304 |
| Entraînement | Automatique (ressort) |
| Longueur | 10 m, 12 m, 14 m, 17 m, 20 m, 25 m, 28 m, 36 m, 37 m, 40 m, 50 m, 57 m |
| Ø tuyau | 3/8″ – DN 10, 1/2″ – DN 13, 3/4″ – DN 19 |
| Pression | 200 bars, 300 bars |
| Zone ATEX | Non |

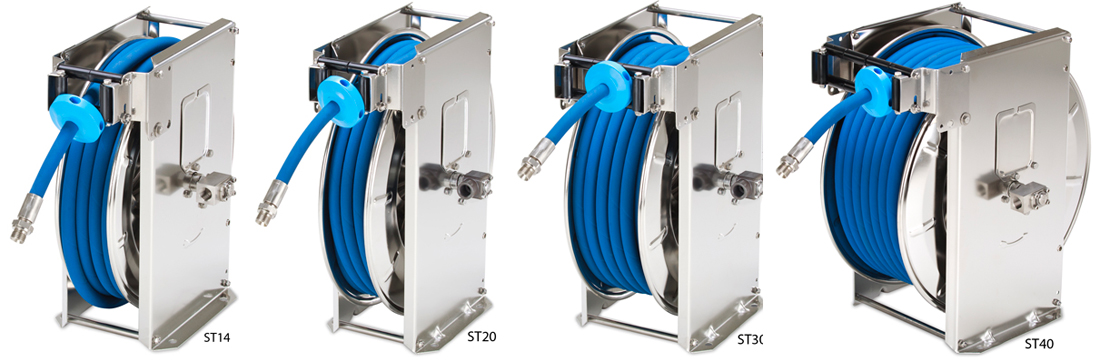

La série ST est l’enrouleur de tuyau le plus vendu de la gamme TEHA : un appareil industriel à rembobinage automatique par ressort, conçu pour un usage intensif en atelier, en station de lavage ou en ligne de production. Trois finitions couvrent l’ensemble des environnements : acier peint (RAL 7032 ou RAL 3000) pour les zones sèches, inox 1.4301 pour les zones humides, et inox 1.4301 électropoli pour les zones hygiéniques (agroalimentaire, laiteries, abattoirs).
Le rappel est assuré par un ressort en acier à ruban texturé dont la force de traction avoisine 14 kg. Le tuyau se verrouille sur 8 positions par tour ; une brève traction suffit à libérer le cliquet. Les paliers de tambour sont des coussinets polymère sans entretien, insensibles à l’humidité et aux poussières, et résistants aux produits chimiques.
Le raccord tournant coudé est systématiquement monté sur axe inox. Son corps est en alliage d’aluminium moulé sous pression anodisé dur pour les versions 3/8″ et 1/2″, en laiton nickelé chimique pour la version 3/4″ ; une exécution tout inox est disponible sur demande. Les joints sont en PTFE et EPDM, avec option Viton pour les fluides agressifs ou les températures élevées. La fenêtre de guidage du tuyau se monte dans trois positions selon la direction de traction (position 1 en standard).
Température de service maximale : 100 °C en standard, extensible à 180 °C en option. En 3/8″, des exécutions 400 bar et 500 bar sont réalisables. Fabrication allemande, conforme à la directive Machines 2006/42/CE ainsi qu’aux normes DIN EN 1672-2 (machines pour produits alimentaires) et DIN EN ISO 12100.
L’enrouleur se fixe au mur ou au plafond, parallèlement ou perpendiculairement à la paroi, avec ou sans traversée de mur. Les consoles KHDp et KHDr assurent le montage fixe, la console KWH la stabilisation mur et plafond, et la console pivotante SKW un débattement de 180° — vivement recommandée lorsque la traction du tuyau est fortement latérale. Des contre-plaques inox sont disponibles pour le montage sur cloisons légères ou panneaux.
Les longueurs enroulables dépendent du diamètre extérieur du tuyau ; les deux valeurs les plus courantes sont indiquées pour chaque référence.
| Type | N° article | Longueur enroulable | Ø nominal / filetage | Pression max | Poids | Finition |
|---|---|---|---|---|---|---|
| ST14/10 | V10710002 | 14 m (Ø15) / 12 m (Ø20) | 10 mm / 3/8" | 300 bar | 13,0 kg | Acier peint |
| ST14/10e | V10710011 | 14 m (Ø15) / 12 m (Ø20) | 10 mm / 3/8" | 300 bar | 13,0 kg | Inox 304 |
| ST14/10ep | V10710007 | 14 m (Ø15) / 12 m (Ø20) | 10 mm / 3/8" | 300 bar | 13,0 kg | Inox 304 électropoli |
| ST20/10 | V10710005 | 20 m (Ø15) / 17 m (Ø20) | 10 mm / 3/8" | 300 bar | 16,0 kg | Acier peint |
| ST20/10e | V10710012 | 20 m (Ø15) / 17 m (Ø20) | 10 mm / 3/8" | 300 bar | 16,0 kg | Inox 304 |
| ST20/10ep | V10710010 | 20 m (Ø15) / 17 m (Ø20) | 10 mm / 3/8" | 300 bar | 16,0 kg | Inox 304 électropoli |
| ST30/10 | V10710003 | 28 m (Ø15) | 10 mm / 3/8" | 300 bar | 18,0 kg | Acier peint |
| ST30/10e | V1071000301 | 28 m (Ø15) | 10 mm / 3/8" | 300 bar | 18,0 kg | Inox 304 |
| ST30/10ep | V1071000302 | 28 m (Ø15) | 10 mm / 3/8" | 300 bar | 18,0 kg | Inox 304 électropoli |
| ST40/10/2 | V10710013 | 40 m (Ø15) / 37 m (Ø20) | 10 mm / 3/8" | 300 bar | 22,0 kg | Acier peint |
| ST40/10/2e | V10710014 | 40 m (Ø15) / 37 m (Ø20) | 10 mm / 3/8" | 300 bar | 22,0 kg | Inox 304 |
| ST40/10/2ep | V10710015 | 40 m (Ø15) / 37 m (Ø20) | 10 mm / 3/8" | 300 bar | 22,0 kg | Inox 304 électropoli |
| ST60/10/3e | V10710028 | 57 m (Ø15) / 50 m (Ø20) | 10 mm / 3/8" | 300 bar | 32,5 kg | Inox 304 |
| ST60/10/3ep | Sur demande | 57 m (Ø15) / 50 m (Ø20) | 10 mm / 3/8" | 300 bar | 32,5 kg | Inox 304 électropoli |
| ST14/12 | V10710002-1 | 12 m (Ø20) / 8 m (Ø25) | 12 mm / 1/2" | 200 bar | 13,0 kg | Acier peint |
| ST14/12e | V1071001101 | 12 m (Ø20) / 8 m (Ø25) | 12 mm / 1/2" | 200 bar | 13,0 kg | Inox 304 |
| ST14/12ep | V1071001102 | 12 m (Ø20) / 8 m (Ø25) | 12 mm / 1/2" | 200 bar | 13,0 kg | Inox 304 électropoli |
| ST20/12 | V1071000501 | 17 m (Ø20) / 13 m (Ø25) | 12 mm / 1/2" | 200 bar | 16,0 kg | Acier peint |
| ST20/12e | V1071001201 | 17 m (Ø20) / 13 m (Ø25) | 12 mm / 1/2" | 200 bar | 16,0 kg | Inox 304 |
| ST20/12ep | V1071001202 | 17 m (Ø20) / 13 m (Ø25) | 12 mm / 1/2" | 200 bar | 16,0 kg | Inox 304 électropoli |
| ST30/12 | V10710004 | 25 m (Ø20) / 22 m (Ø25) | 12 mm / 1/2" | 200 bar | 18,0 kg | Acier peint |
| ST30/12e | V1071000401 | 25 m (Ø20) / 22 m (Ø25) | 12 mm / 1/2" | 200 bar | 18,0 kg | Inox 304 |
| ST30/12ep | V1071000402 | 25 m (Ø20) / 22 m (Ø25) | 12 mm / 1/2" | 200 bar | 18,0 kg | Inox 304 électropoli |
| ST40/12/2 | V1071001302 | 37 m (Ø20) / 35 m (Ø25) | 12 mm / 1/2" | 200 bar | 22,0 kg | Acier peint |
| ST40/12/2e | V1071001402 | 37 m (Ø20) / 35 m (Ø25) | 12 mm / 1/2" | 200 bar | 22,0 kg | Inox 304 |
| ST40/12/2ep | V1071001404 | 37 m (Ø20) / 35 m (Ø25) | 12 mm / 1/2" | 200 bar | 22,0 kg | Inox 304 électropoli |
| ST60/12/3e | V10710029 | 50 m (Ø20) | 12 mm / 1/2" | 200 bar | 32,5 kg | Inox 304 |
| ST20/19 | V10710019 | 10 m (Ø25) / 7 m (Ø30) | 19 mm / 3/4" | 200 bar | 17,0 kg | Acier peint |
| ST20/19e | V10710020 | 10 m (Ø25) / 7 m (Ø30) | 19 mm / 3/4" | 200 bar | 17,0 kg | Inox 304 |
| ST20/19ep | V10710021 | 10 m (Ø25) / 7 m (Ø30) | 19 mm / 3/4" | 200 bar | 17,0 kg | Inox 304 électropoli |
| ST40/19/1 | V10710025 | 20 m (Ø25) / 18 m (Ø30) | 19 mm / 3/4" | 200 bar | 19,0 kg | Acier peint |
| ST40/19/1e | V10710026 | 20 m (Ø25) / 18 m (Ø30) | 19 mm / 3/4" | 200 bar | 19,0 kg | Inox 304 |
| ST40/19/1ep | V10710027 | 20 m (Ø25) / 18 m (Ø30) | 19 mm / 3/4" | 200 bar | 19,0 kg | Inox 304 électropoli |
| ST40/19/2 | V10710022 | 36 m (Ø25) / 30 m (Ø30) | 19 mm / 3/4" | 200 bar | 25,0 kg | Acier peint |
| ST40/19/2e | V10710023 | 36 m (Ø25) / 30 m (Ø30) | 19 mm / 3/4" | 200 bar | 25,0 kg | Inox 304 |
| ST40/19/2ep | V10710024 | 36 m (Ø25) / 30 m (Ø30) | 19 mm / 3/4" | 200 bar | 25,0 kg | Inox 304 électropoli |
Filetages femelles au pas ISO-228 (G). Pour les zones explosibles, voir la série ST Ex (ATEX 2014/34/UE, zones 1+2 et 21+22).
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
