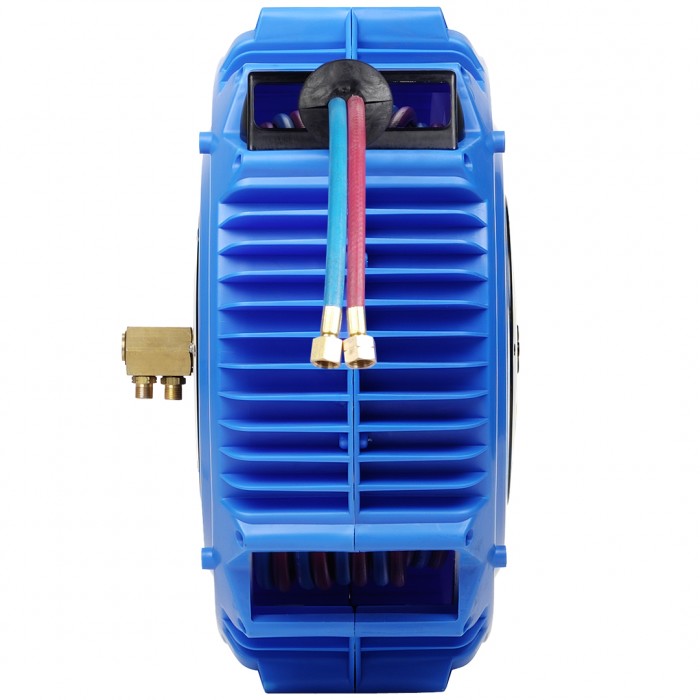

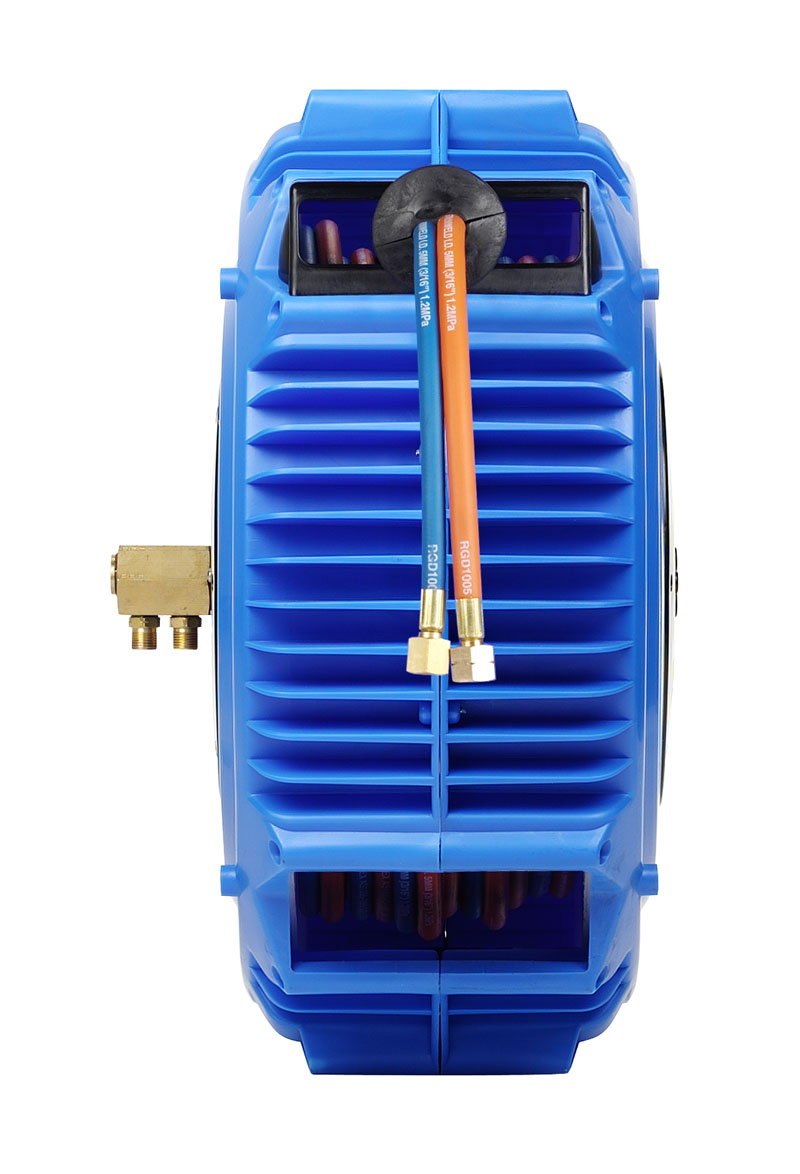

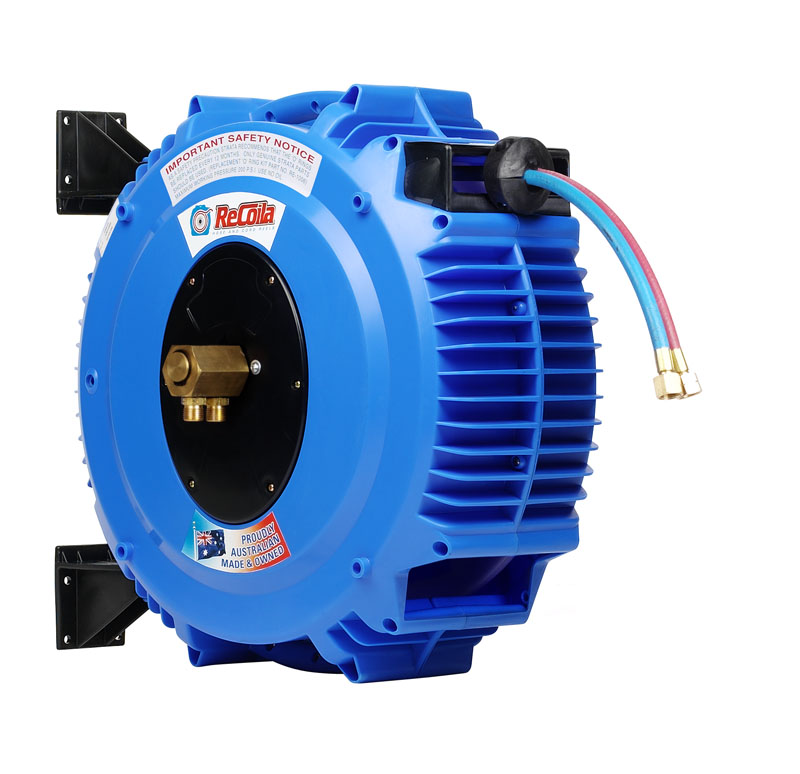

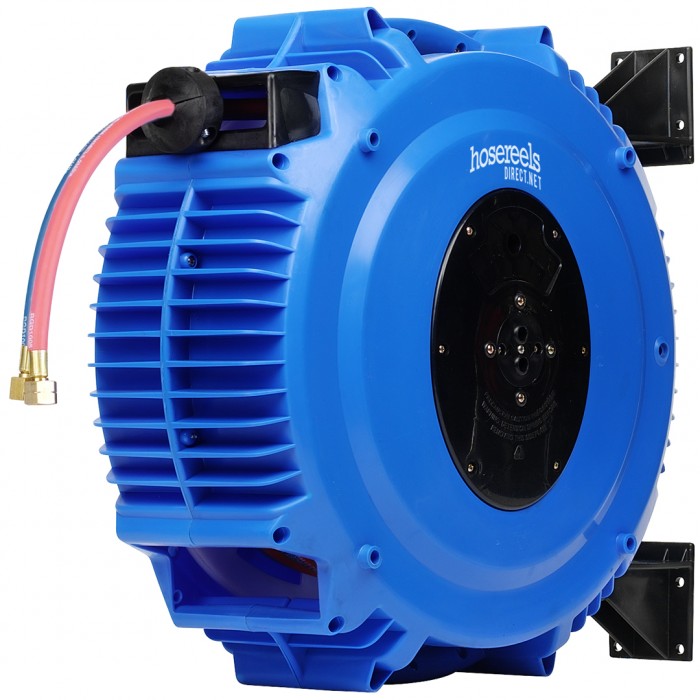

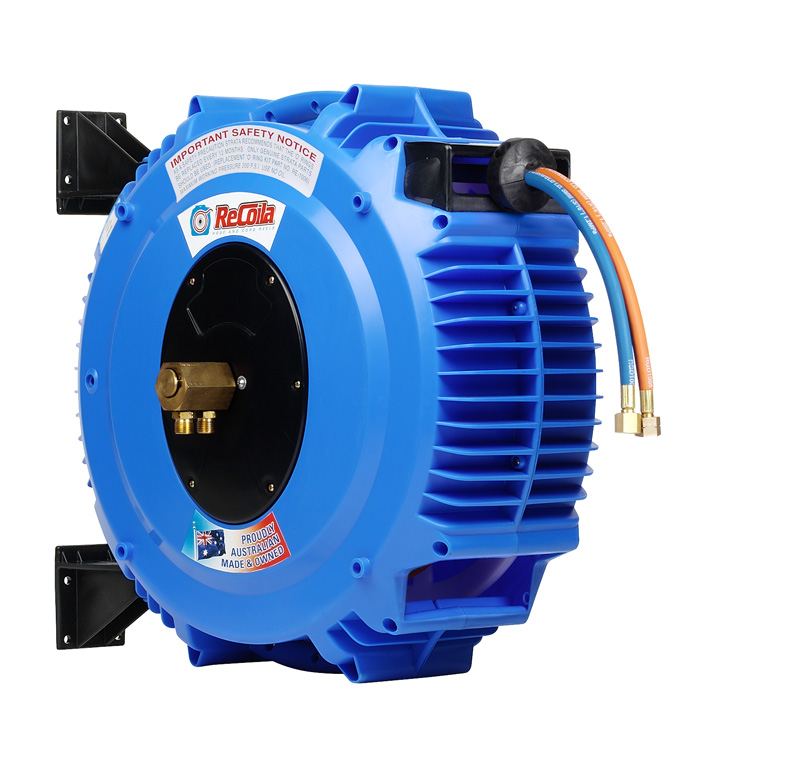

Les séries OA et OP reçoivent du tuyau jumelé pour gaz de soudage, coupage et gaz de protection. Le tuyau est en caoutchouc conforme à la norme AS/NZS 1335, utilisable de -20 à +80 °C.
Les raccords sont en 5/8″ UNF, filetage normalisé des gaz de soudage.

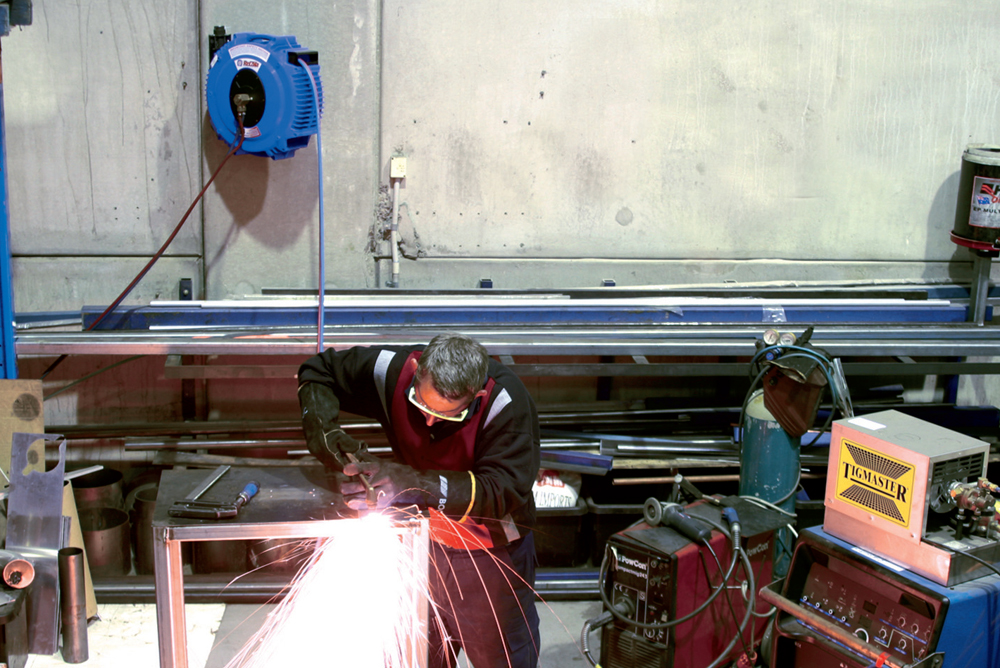

L’enrouleur comme mesure de sécurité incendie
Le catalogue constructeur formule l’argument sans détour, et il mérite d’être repris : quand les tuyaux de soudage sont rangés en les enroulant autour des bouteilles ou du chariot, ils restent à proximité immédiate de la source d’inflammation. L’enrouleur les éloigne et les maintient rangés.
C’est un raisonnement différent de celui qui justifie un enrouleur d’air comprimé, où l’enjeu est l’encombrement et l’usure. Ici, le rangement est une disposition de prévention.

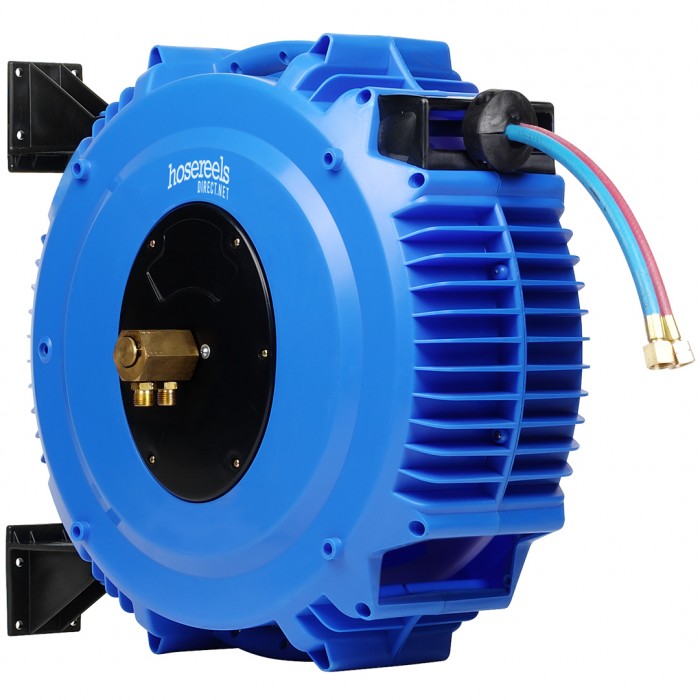

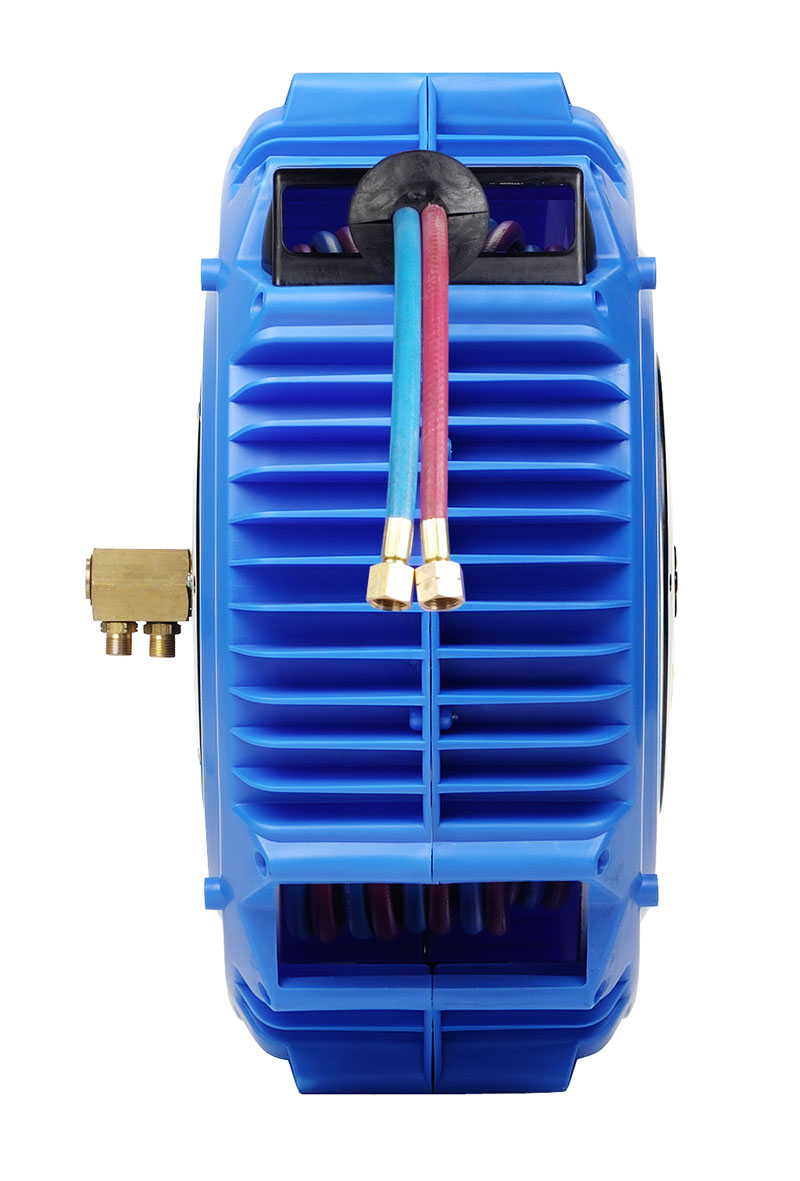

Un raccord tournant externe, et pourquoi c’est important
Le raccord tournant de ces séries est externe, donc accessible sans démonter l’enrouleur. Sur une ligne de gaz, les joints toriques sont la pièce d’usure qui décide de l’étanchéité, et leur remplacement doit rester une opération simple pour être réellement effectué.
Recoila indique que tous les raccords tournants pour gaz combustibles et oxygène sont éprouvés à l’étanchéité, à 1,4 psi en basse pression et à 140 psi en haute pression.
Références distribuées
| Référence |
Gaz |
Ø intérieur |
Longueur |
Raccords |
| OA68 |
Oxygène et acétylène |
6 mm |
8 m |
5/8″ UNF |
| OA615 |
Oxygène et acétylène |
6 mm |
15 m |
5/8″ UNF |
| OP68 |
Oxygène et propane |
6 mm |
8 m |
5/8″ UNF |
| OP615 |
Oxygène et propane |
6 mm |
15 m |
5/8″ UNF |
| P620 |
Propane |
6 mm |
20 m |
5/8″ UNF |
| P1015 |
Propane |
10 mm |
15 m |
5/8″ UNF |

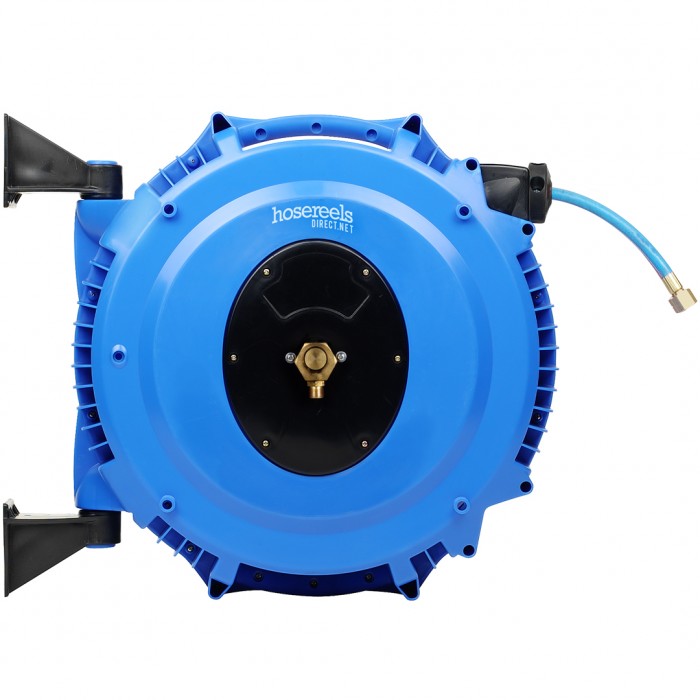

| A620 |
Argon |
6 mm |
20 m |
5/8″ UNF |
Une exécution en 8 mm est également disponible en oxyacétylène. Les spécifications de tuyau peuvent être établies selon les normes internationales, dont l’EN 599.

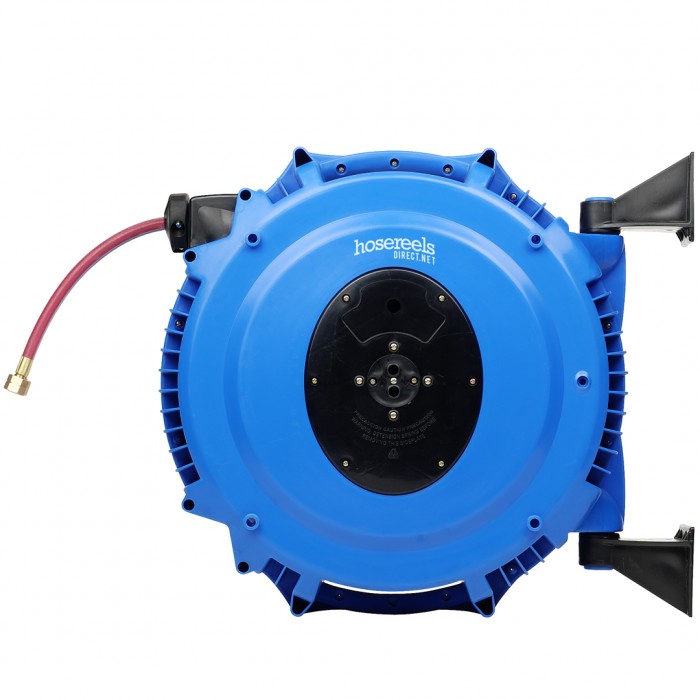

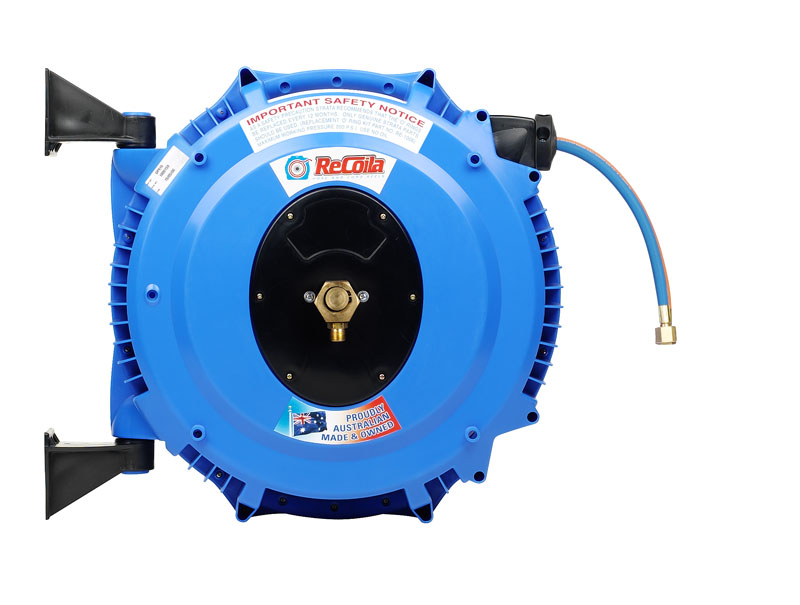

Le châssis GEN III
Les six familles distribuées partagent le même corps en polypropylène composite, moulé, résistant aux chocs, à la corrosion et aux ultraviolets, et doté de propriétés antistatiques et retardatrices de flamme. C’est ce qui distingue ces enrouleurs des modèles plastiques d’entrée de gamme, dont la résistance limitée conduit habituellement à leur préférer l’acier.
- Ressort en acier à bord fini, raccords tournants à passage intégral
- Sertissage positif des raccords de tuyau
- Système de verrouillage multi-positions et tension par cliquet
- Fixation murale permettant à l’enrouleur de pivoter latéralement
- Bouche de sortie et butée de tuyau remplaçables
- Grands capots latéraux donnant accès au mécanisme pour l’entretien
- Orifice de goupille de blocage pour l’intervention en sécurité
- Gabarit de pose fourni

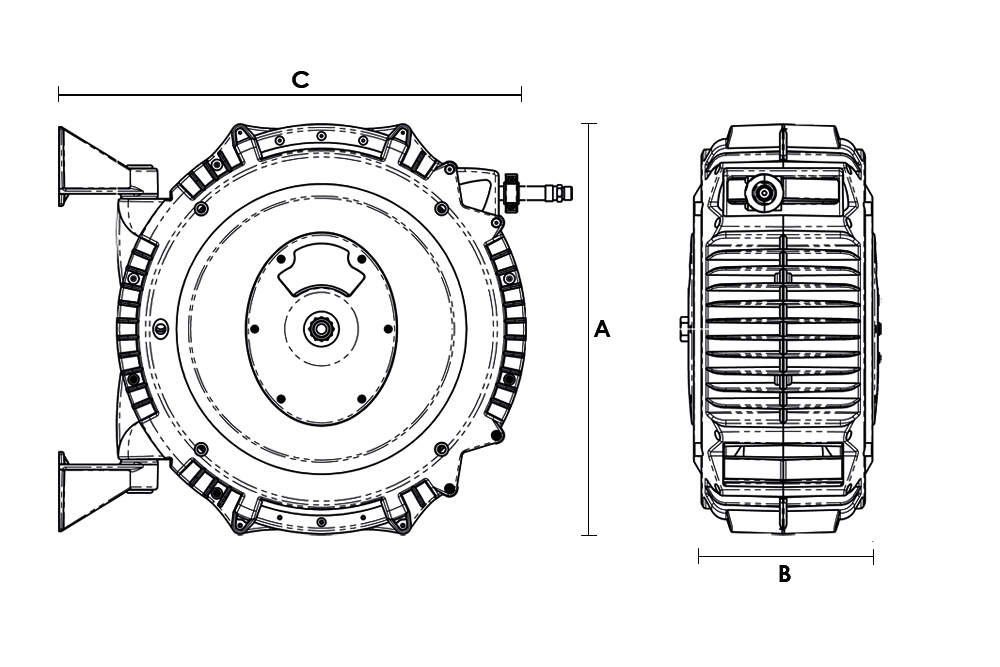

- Encombrement commun : 559 x 490 x 239 mm, environ 12 kg
- Fabrication australienne, garantie constructeur de deux ans
Raccordement et configuration
Les raccords sont en BSP de série, filetage européen — les enrouleurs arrivent donc directement raccordables, sans adaptateur. Les filetages NPT, JIC, JIS et métrique sont disponibles sur demande.
Toutes les références distribuées par GEDO sont livrées équipées de leur tuyau. Recoila est un fabricant australien.
