Construction

L’arrêt automatique de longueur, et pourquoi il vaut mieux qu’un simple cliquet

Le mécanisme d’arrêt fixe la longueur de tuyau sortie, et la butée est réglable. Sur un poste de lavage, cela permet de caler une fois pour toutes la longueur qui couvre la zone à traiter — ni plus, ni moins. L’intérêt n’est pas le confort mais l’hygiène : le tuyau qui dépasse la zone utile finit par balayer un sol contigu, éventuellement une zone d’un autre niveau de propreté, et revient s’enrouler avec.

C’est un critère de vérification applicable à toute offre destinée à l’agroalimentaire : demander si la longueur d’arrêt est réglable, et pas seulement si l’enrouleur dispose d’un blocage. Les deux fonctions sont souvent confondues dans les catalogues alors qu’elles ne répondent pas au même besoin.

Le tuyau Thermoclean AL 20 et sa structure en cinq couches

Le tuyau livré avec les Pro Reel est un multicouche donné pour 20 bar à 70 °C. Il se lit de l’extérieur vers l’intérieur.

Ce que la conception bi-couche a changé

La génération précédente utilisait un recouvrement monocouche, avec les agents de protection chimique dispersés dans toute son épaisseur. La conception actuelle sépare les rôles : les agents protecteurs sont concentrés dans la peau bleue extérieure, là où le tuyau reçoit effectivement les détergents et désinfectants, et la couche intermédiaire devient un PVC cristal plus souple.

Le gain est double, et c’est rare : la résistance chimique augmente parce que la protection est là où elle sert, et la flexibilité augmente parce que le reste de la paroi n’a plus à la porter. Sur un enrouleur automatique, cette souplesse n’est pas un confort — un tuyau raide s’enroule mal, force sur le ressort et prend des plis permanents à chaque cycle.

Adaptable sur centrale et poste d’hygiène

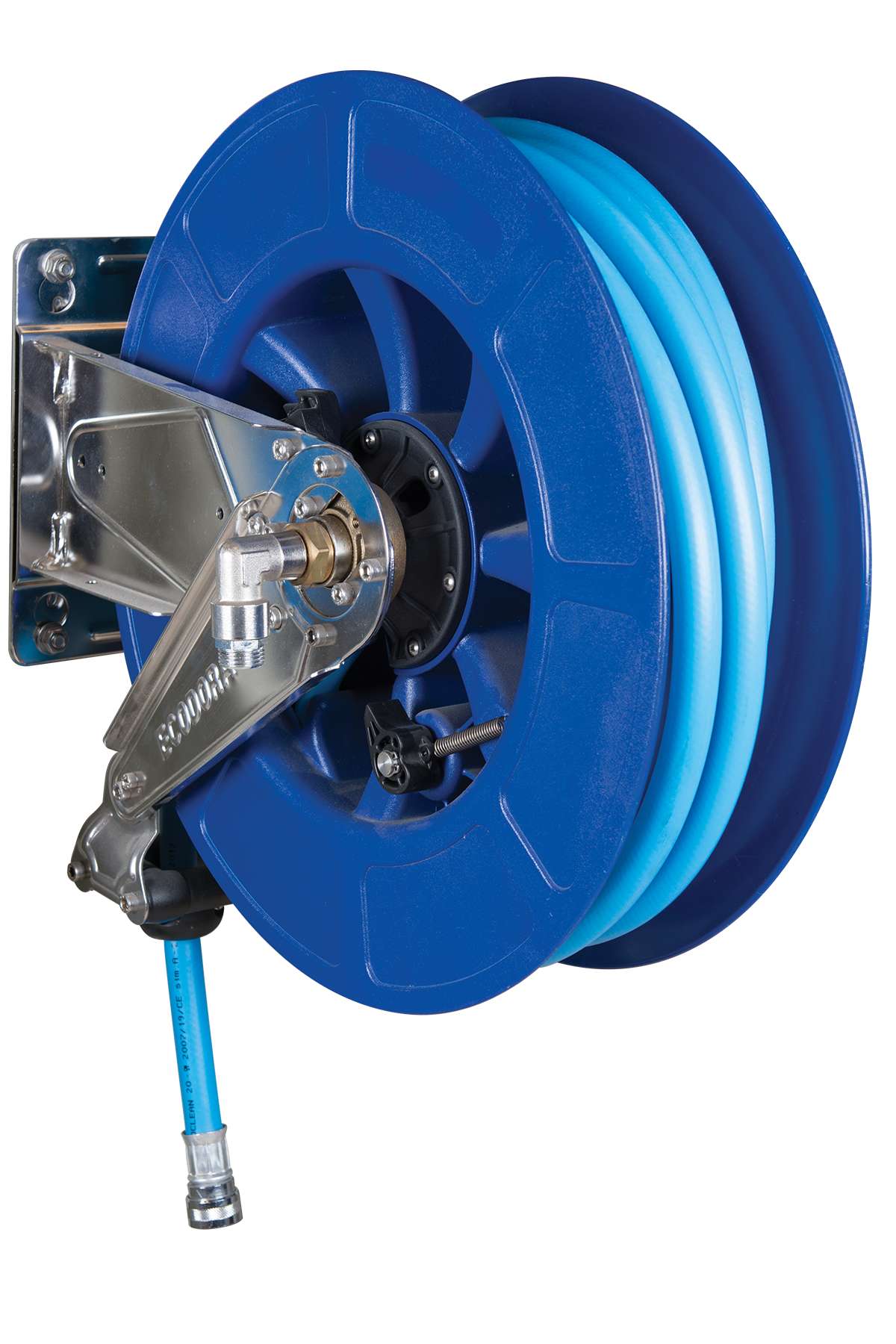

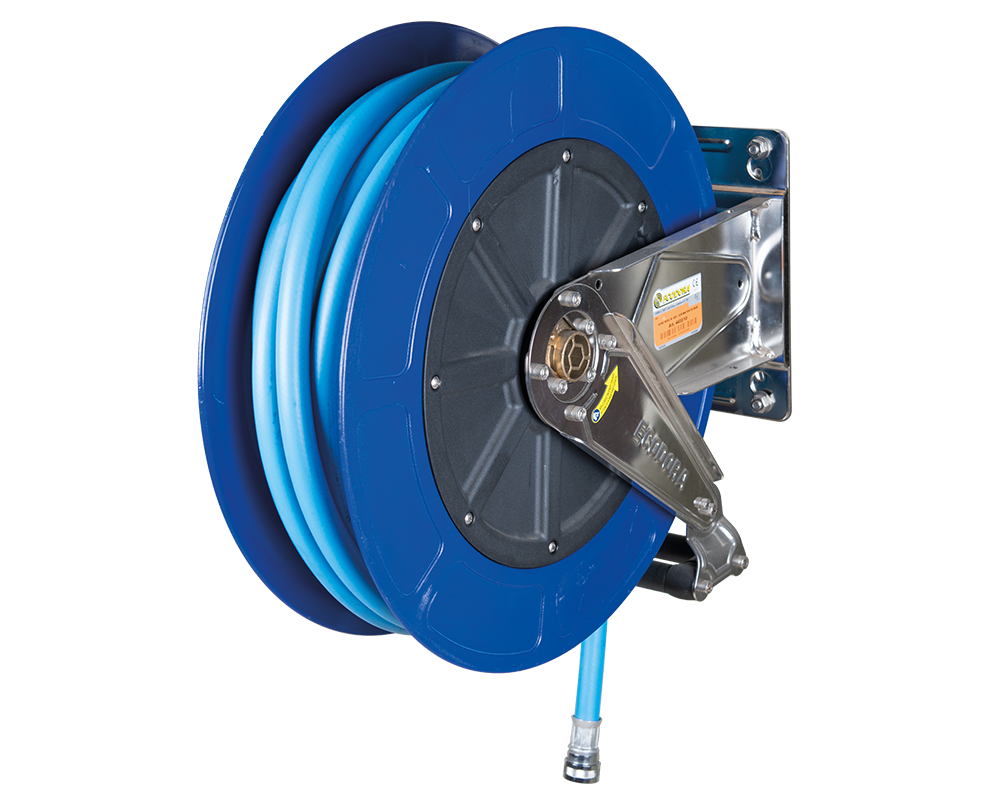

La légèreté du tambour ABS permet de monter l’EVO directement sur un appareil de dosage ou un poste d’hygiène mural, sans reprise de charge sur la structure du bâtiment. C’est ce qui le distingue en pratique du Pro Reel Premium tout inox : le choix se fait sur le support disponible autant que sur l’usage.

Références

Toutes les versions à dosage intégré de l’EVO sont certifiées ACSE, ce qui n’est pas le cas sur les autres modèles de la gamme. En revanche le dosage à deux produits n’est pas référencé ici : un poste qui doit alterner deux détergents se traite sur le Pro Reel Premium. Le passage d’eau est en laiton, et le pistolet antichoc se commande séparément.

La lettre C dans la référence : l’appareil est certifié ACSE

Dès qu’un enrouleur injecte un détergent dans la ligne d’eau, il devient un équipement raccordé au réseau intérieur d’eau destinée à la consommation humaine, et la réglementation impose de protéger ce réseau contre les retours d’eau. C’est l’objet de l’ACSE, l’Avis de Conformité Sanitaire Équipement délivré par le CSTB : il atteste que le dispositif de protection intégré à l’appareil répond aux exigences applicables, après analyse de risque selon la norme NF EN 1717.

Sur les références SEKO, la certification se lit directement dans le code : un C au milieu de la référence désigne l’appareil certifié ACSE, son absence signifie qu’il ne l’est pas. Deux références peuvent donc porter la même désignation commerciale et la même longueur de tuyau sans avoir le même statut réglementaire.

Le critère de vérification vaut pour n’importe quelle offre d’enrouleur doseur, quelle que soit la marque : demander l’avis sanitaire de l’équipement complet, et non celui du seul doseur ou du seul disconnecteur. La protection s’apprécie sur l’appareil tel qu’il est raccordé, pas sur l’un de ses composants pris isolément.

Passage d’eau laiton ou inox : la ligne de partage de la gamme

SEKO ne classe pas ses enrouleurs par matière de carrosserie mais par matière du passage d’eau — le circuit interne et le raccord tournant que l’eau traverse. Les modèles destinés aux cuisines ont un passage d’eau en laiton ; ceux destinés à l’industrie l’ont en inox.

La distinction n’est pas cosmétique. Le laiton convient à l’eau et aux détergents de nettoyage courants. Il supporte moins bien les eaux agressives et les produits chlorés ou acides employés en industrie agroalimentaire, notamment pour le détartrage. Sur ces usages, c’est le passage d’eau inox qui décide de la durée de vie du raccord tournant — la pièce d’usure d’un enrouleur automatique, celle qui fuit en premier.

Le réflexe utile est donc de partir du produit qui circulera plutôt que de l’aspect de l’enrouleur : un inox extérieur avec passage d’eau laiton reste un modèle cuisine. C’est une confusion facile à faire sur photo, et elle se paie sur la durée.

Le kit de dosage, et ce qu’il change sur un poste

C’est l’apport propre de SEKO sur cette gamme, et ce qui la sépare d’un enrouleur de lavage ordinaire. Chaque modèle se commande avec un kit de dosage intégré, à un ou deux produits, livré avec sa ligne d’aspiration complète et son support bidon de 5 litres — deux fois 5 litres en version bi-produit. Le poste délivre alors l’eau seule ou l’eau additionnée du détergent au bon dosage, sans centrale séparée ni bidon posé au sol.

L’intérêt dépasse le gain de place. Un bidon au sol dans une zone de lavage se renverse, se déplace, et finit par être rempli d’un autre produit que celui prévu. Un support intégré à l’enrouleur fixe le contenant et rend la ligne d’aspiration visible : c’est le même raisonnement que le codage couleur des zones en agroalimentaire, appliqué au consommable.

Pistolets de lavage

Le pistolet se choisit sur la résistance aux chocs et sur la matière. Sur un poste de lavage, un pistolet tombe — c’est la première cause de remplacement, loin devant l’usure de la gâchette. Les versions antichoc existent en plastique et en inox, et un kit de réparation permet de remettre en service plutôt que de remplacer.

Raccords rapides NITO en 1/2″

La sortie est équipée d’un raccord rapide de type NITO en 1/2″. Le tuyau étant en Ø 12 mm, ce sont les coupleurs et embouts cannelés de ce diamètre qui se montent directement en bout de tuyau ; les références filetées servent au raccordement amont ou à l’adaptation d’un accessoire déjà en place. Les exécutions inox existent pour les postes où le laiton n’est pas souhaité au contact du produit.

Support pivotant

Le support pivotant inox se commande sous la référence LB07SUPEP. Il vaut d’être retenu sur un poste où l’opérateur travaille de part et d’autre de l’enrouleur : il évite le frottement du tuyau contre l’arête du support fixe, qui est la première cause d’usure prématurée sur un enrouleur mural.

Montage et options communes à la gamme

Les trois modèles se montent au mur en position verticale ou horizontale. Le support fixe est intégré à l’enrouleur, compact, percé de trous à œillet ; un gabarit de perçage est fourni, ce qui permet de prémarquer les fixations et d’obtenir un alignement propre — un détail qui compte quand plusieurs postes se succèdent le long d’un mur d’atelier.

Un support pivotant inox est disponible en option. Il autorise l’orientation de l’enrouleur à droite comme à gauche et se bloque en position neutre par serrage. Sur un poste où l’opérateur travaille de part et d’autre, il évite le frottement du tuyau contre l’arête du support fixe, qui est la première cause d’usure prématurée d’un tuyau sur enrouleur mural.

Caractéristiques issues de la documentation SEKO. Document non contractuel.
