Bobine à rayons pour gros diamètres : 130 m en Ø 1/2, 80 m en Ø 3/4, 50 m en Ø 1 pouce, jusqu'au Ø 2 pouces. De 20 à 250 bar, passage fer ou inox 316.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Manuel |
| Matériau | Acier peint, Inox 316 |
| Pression | 20 bars, 200 bars, 250 bars |
| Ø tuyau | 1/2″ – DN 13, 3/4″ – DN 19, 1″ – DN 25, 1″1/2 – DN 38/40, 2″ – DN 50 |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m, Plus de 100 m |
| Type de fixation | Mural fixe |
| Utilisation | Air comprimé, Détergents et désinfectants, Eau, Fuel / hydrocarbures, Huile, Incendie, Vapeur |
| Zone ATEX | Non |

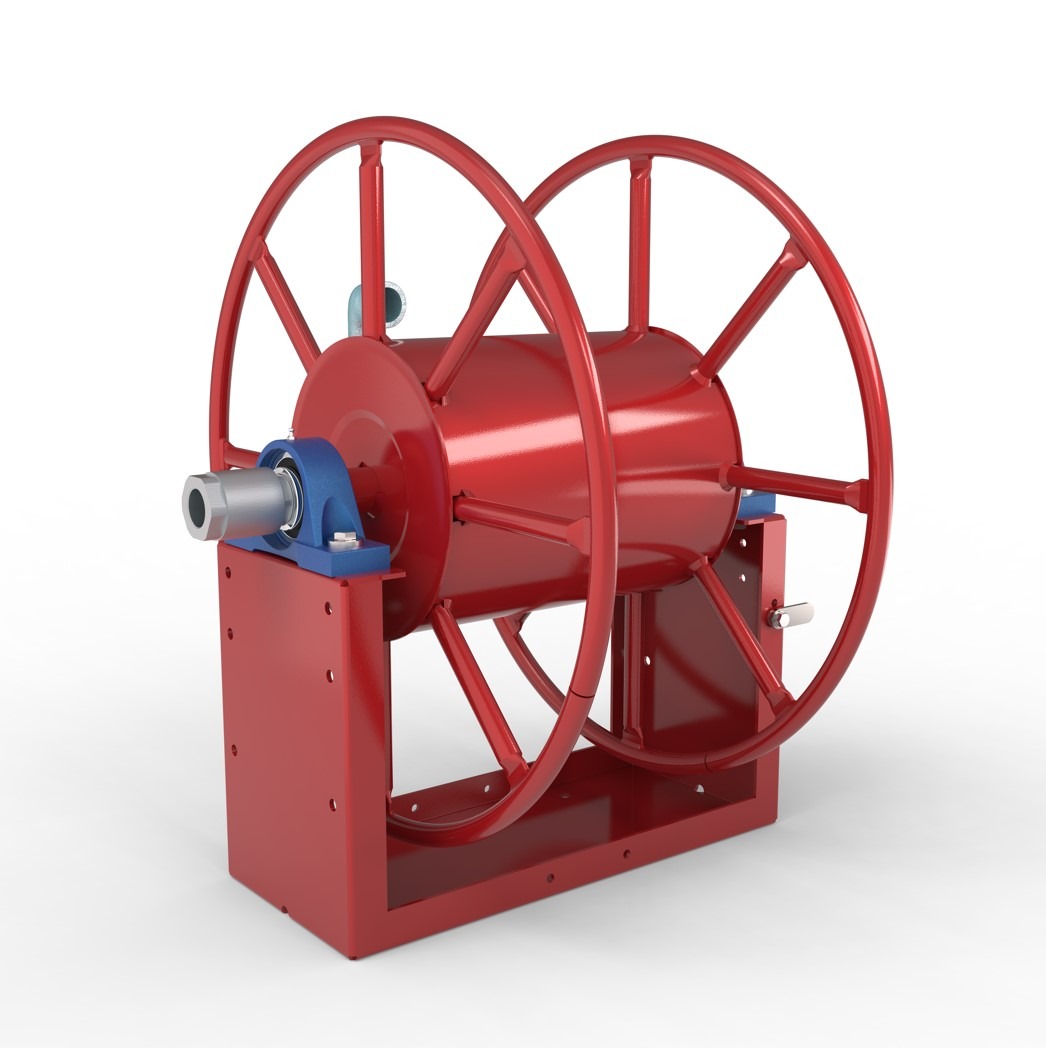

Le MAGNUM GOLIA BABY change de logique par rapport aux MAGNUM à fût plein : sa bobine à rayons est conçue pour les tuyaux de gros diamètre, du Ø 1/2 au Ø 2 pouces. C’est l’enrouleur des circuits à fort débit — dépotage, transfert, incendie industriel — là où le diamètre prime sur la longueur.
Sur cette bobine, la pression admissible chute à mesure que le diamètre augmente : 250 bar en Ø 1/2 et Ø 1 pouce, 200 bar en Ø 1″1/2, mais seulement 20 bar en Ø 2 pouces. Ce n’est pas une limite de la bobine mais du joint tournant, dont la section d’étanchéité croît avec le diamètre. Un besoin en gros diamètre sous forte pression n’existe donc pas dans cette gamme, et il faut alors s’orienter vers un montage spécial — Sauro Rossi conçoit sur cahier des charges.
| Tuyau conseillé | Pression | Entrée | Sortie | Masse | Réf. fer | Réf. inox 316 |
|---|---|---|---|---|---|---|
| 130 m Ø 1/2 | 250 bar | M 1/2″ | F 1/2″ | 31 kg | 350.120.M | — |
| 80 m Ø 3/4 | 250 bar | F 3/4″ | F 3/4″ | 31 kg | 350.080.M | — |
| 50 m Ø 1″ | 250 bar | F 1″ | F 1″ | 31 kg | 350.050.M | — |
| 20 m Ø 1″1/2 | 200 bar | F 1″1/2 | F 1″1/2 | 36 kg | 350.020.M | — |
| 15 m Ø 2″ | 20 bar | F 2″ | F 2″ | 32 kg | 350.015.M | 356.015.M |
| 18 m Ø 2″ | 20 bar | F 2″ | F 2″ | 34 kg | 350.018.M | 356.018.M |
Options : guide-tuyau manuel 938.003.M, ou 938.271.M pour le Ø 1″1/2 ; guide-tuyau statique haut 938.021.M ; statique bas 938.246.M ; protections de disques 908.003.Z. Tuyau non fourni, monté à la demande.
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
