Enrouleur de tuyau automatique GEPRO dont la direction de sortie se règle après montage, ce qui autorise l'implantation au plafond. Tuyaux de 1/4 à 1/2 pouce, de 15 à 100 m.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox 304, Inox 316 |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13 |
| Pression | 200 bars, 600 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m, De 30 à 50 m, De 50 à 100 m |
| Type de fixation | Mural fixe, Mural pivotant, Plafond |
| Utilisation | AdBlue, Air comprimé, Détergents et désinfectants, Eau, Graisse, Huile |
| Zone ATEX | Oui |
Cette série est la seule de la gamme GEPRO à ressort dont la direction de sortie du tuyau se règle après montage, ce qui autorise l’implantation au plafond. Neuf modèles couvrent les tuyaux de 1/4″ à 1/2″, de 15 à 100 m, avec un, deux ou trois ressorts selon la longueur.

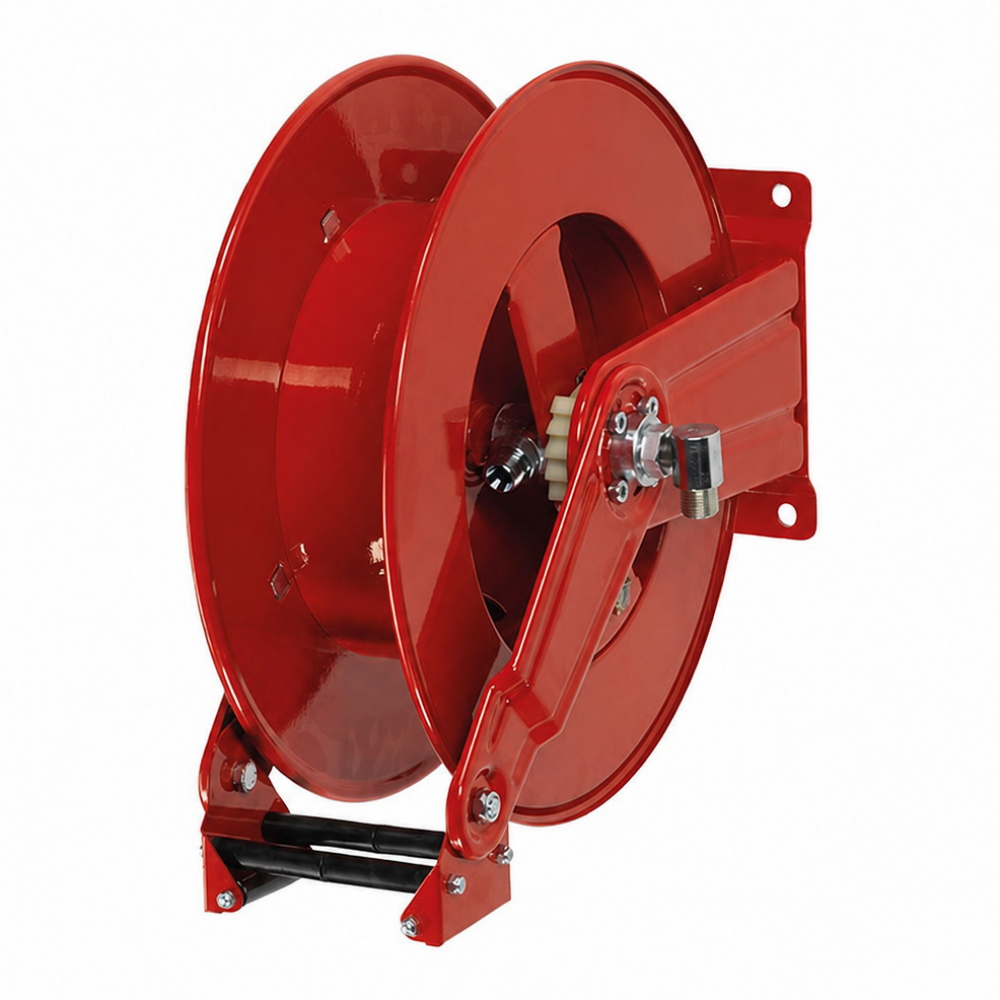

Sur les séries standard, carénée et heavy duty, l’orientation de sortie du tuyau est figée par la construction : elle se choisit à la pose, et une bride pivotante permet au mieux de faire tourner l’ensemble. Ici, deux bras articulés portent le tambour et la direction de sortie se règle sur plusieurs positions, ce qui autorise le montage au plafond — une implantation que les autres séries ne permettent pas.
Second point de construction propre à cette série : le fluide passe du joint tournant au tuyau par un adaptateur de raccordement interchangeable. Le tuyau se monte dessus, ce qui rend le changement de diamètre possible sans changer l’enrouleur.

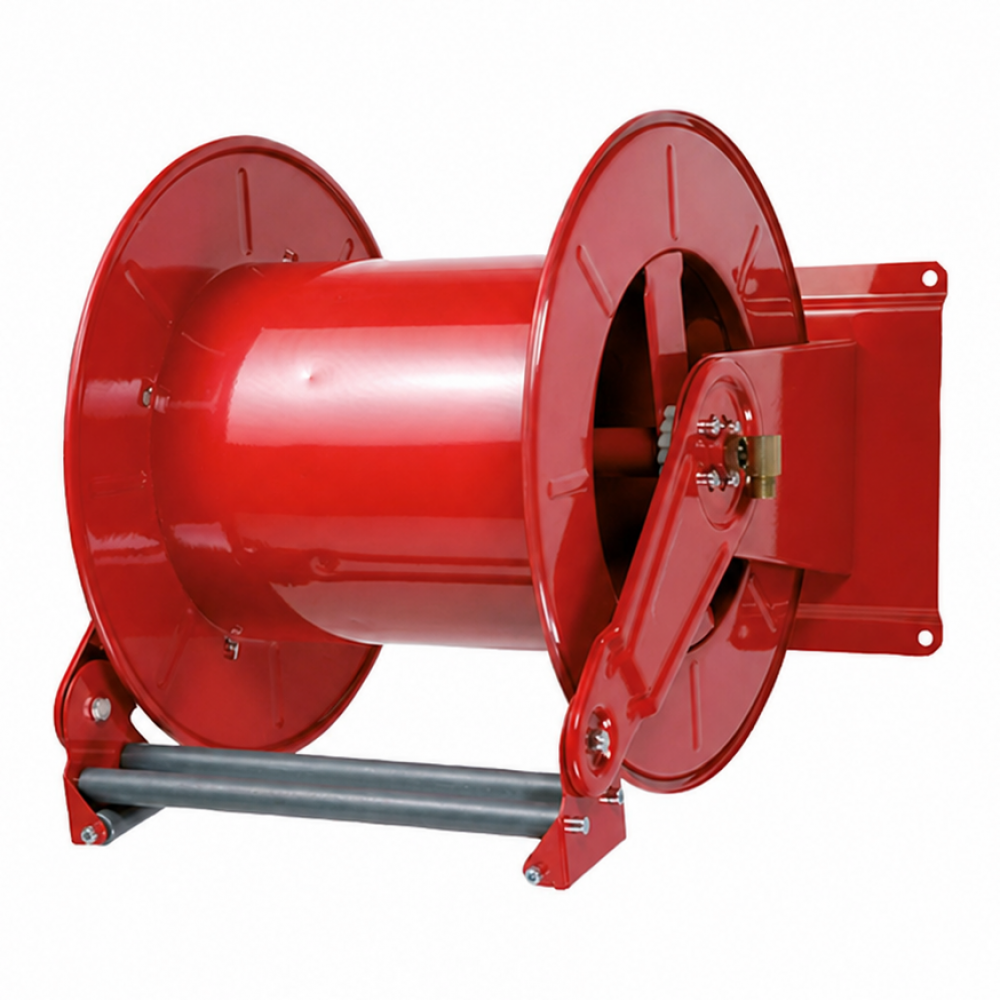

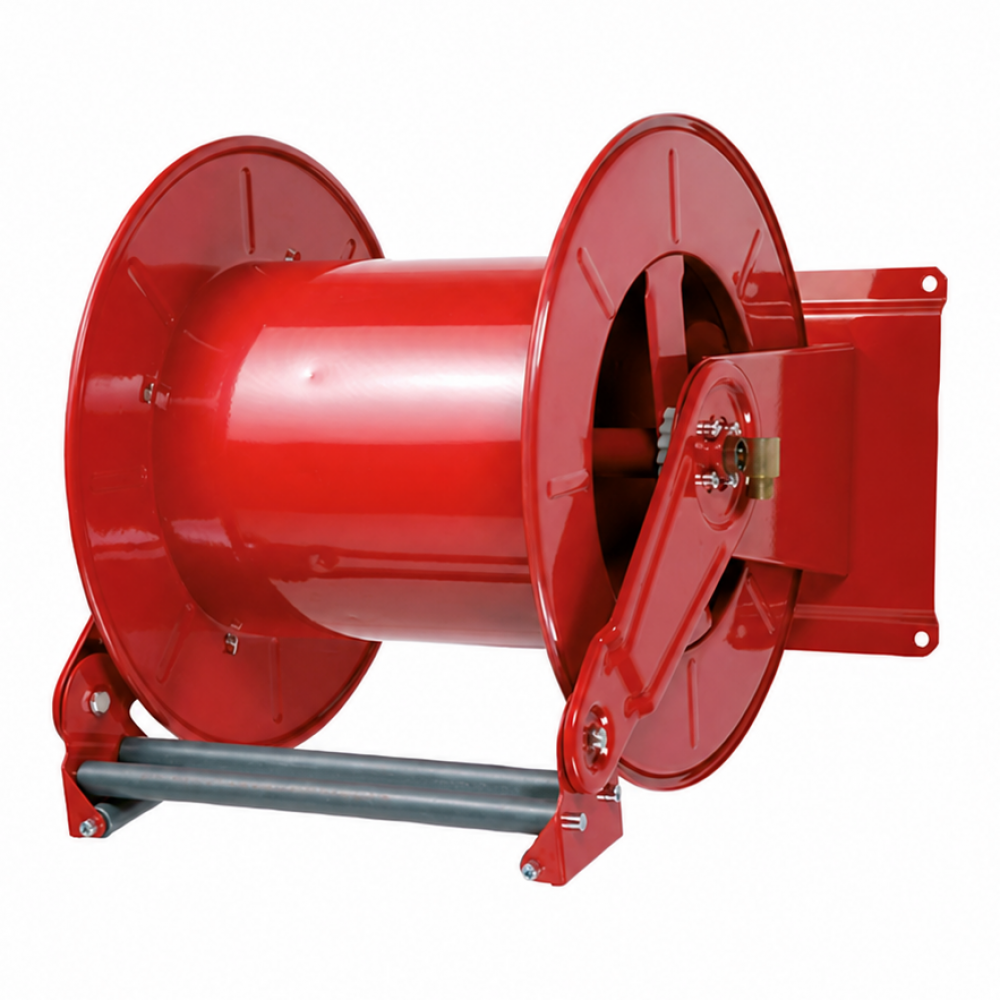

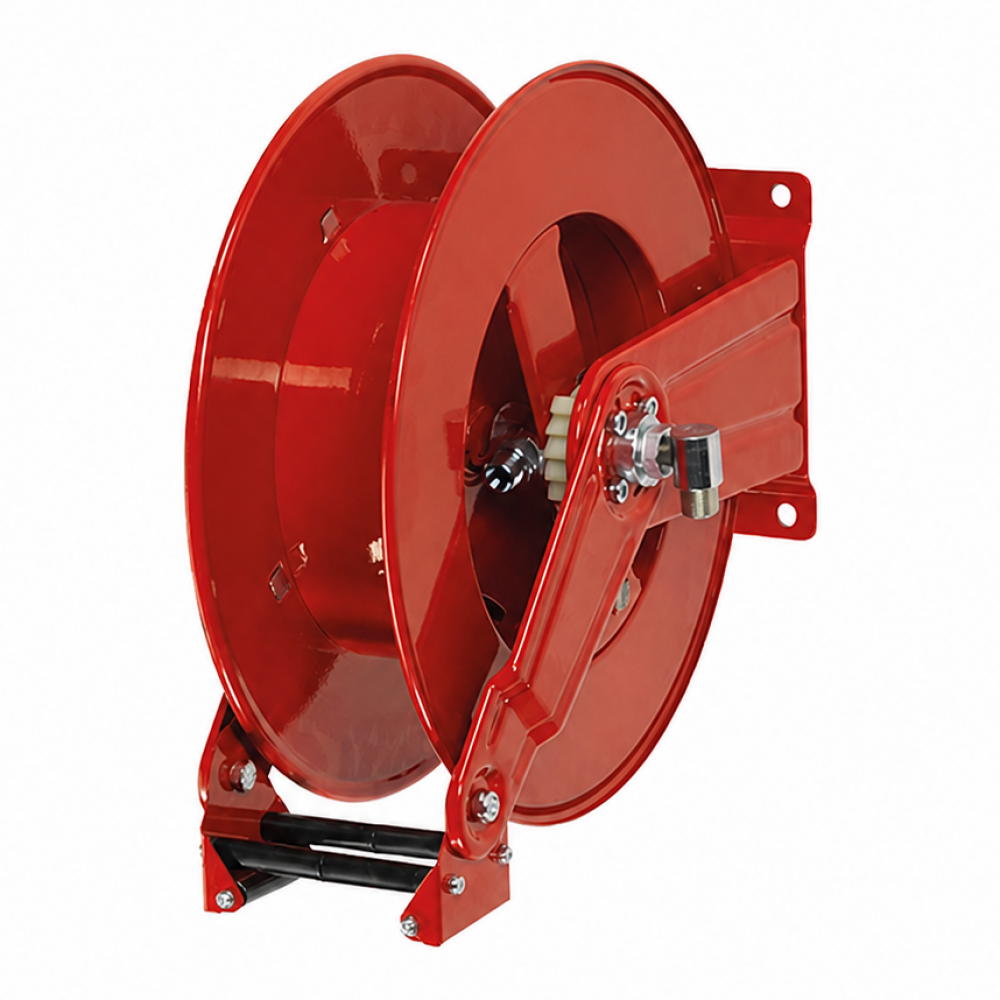

Jusqu’à 40 m, un ressort suffit et l’enrouleur pèse 30 kg. Pour 60 m, il en faut deux et la masse passe à 50 kg. Pour 100 m, trois ressorts et 70 kg. Passer de 40 à 60 m ajoute 20 kg au mur pour 20 m de tuyau, alors que passer de 15 à 40 m n’en ajoutait que 18 pour 25 m.
Au-delà de 40 m, deux choses disparaissent aussi du catalogue : le choix de la largeur de bobine, imposée à 400 mm, et la bride murale pivotante. Ces modèles se montent en position fixe. Quand la longueur dépasse 40 m et que le mur ne peut pas reprendre 50 à 70 kg, la série manuelle LS atteint les mêmes longueurs pour 15 kg.
Sur les quatre premiers modèles, la capacité annoncée vaut pour les tuyaux de 1/4″ et 3/8″ ; en 1/2″, elle recule d’un cran. Le modèle qui loge 20 m en 3/8″ n’en loge que 15 en 1/2″, et celui qui loge 25 m en 3/8″ en loge 20 en 1/2″.
Autrement dit, pour 20 m de tuyau en 1/2″, il faut commander le modèle annoncé à 25 m. Le tableau ci-dessous sépare les deux colonnes pour éviter cette erreur.

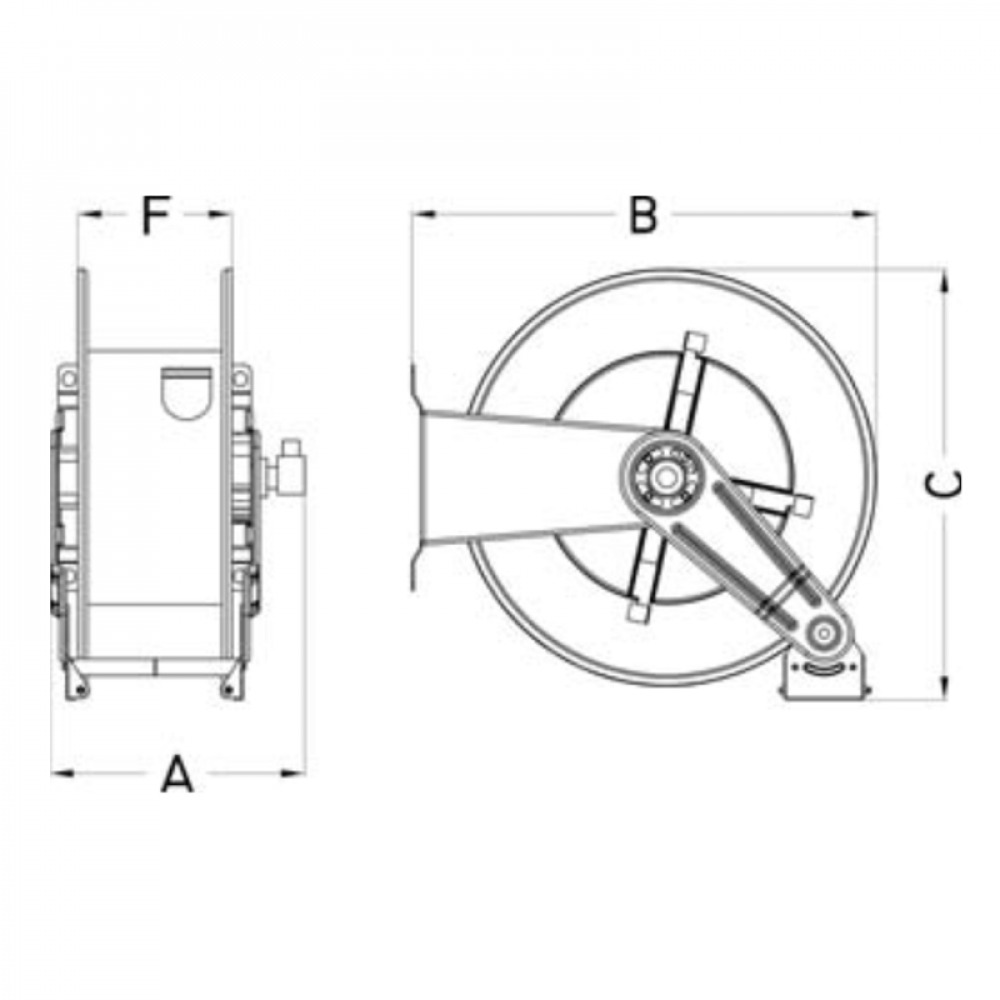

| Acier peint | Inox 304 | Bobine | 1/4″ et 3/8″ | 1/2″ | Cotes (mm) | Poids |
|---|---|---|---|---|---|---|
| F090 | F590 | 120 mm | 15 m | 15 m | 240 x 560 x 450 | 12 kg |
| F091 | F591 | 120 mm | 20 m | 15 m | 240 x 560 x 450 | 15 kg |
| F092 | F592 | 150 mm | 25 m | 20 m | 270 x 560 x 450 | 16 kg |
| F093 | F593 | 200 mm | — | 25 m | 303 x 560 x 450 | 19 kg |
| F074 | F574 | 150 mm | 30 m | 30 m | 370 x 590 x 600 | 25 kg |
| F083 | F530 | 150 mm | 35 m | 35 m | 370 x 590 x 600 | 26 kg |
| F073 | F573 | 150 mm | 40 m | 40 m | 370 x 590 x 600 | 30 kg |
| Acier peint | Inox 304 | Ressorts | Bobine | Longueur logée | Cotes (mm) | Poids |
|---|---|---|---|---|---|---|
| F086 | F586 | double | 400 mm | 60 m | 650 x 650 x 600 | 50 kg |
| F088 | F589 | triple | 400 mm | 100 m | 650 x 650 x 590 | 70 kg |

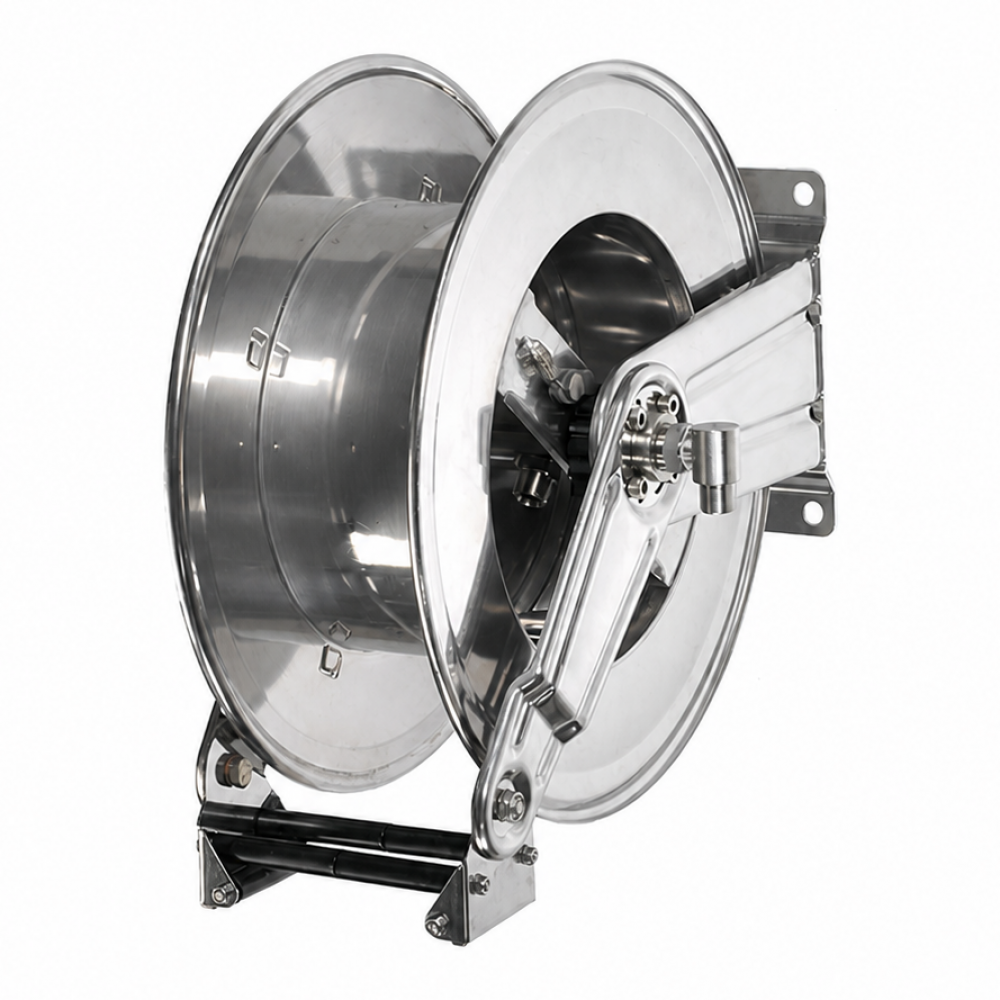

Pression de service 600 bar en acier peint, 200 bar en inox AISI 304, sur l’ensemble de la série.
Distribution d’huile, de graisse, d’antigel, d’air comprimé et d’eau basse et haute pression, postes de travail en fosse ou sous plafond, lignes de lubrification d’atelier. Les modèles inox peuvent être proposés avec certification ATEX selon la directive 2014/34/UE, groupe II catégorie 2 : nous consulter en précisant la zone.
