Les enrouleurs GEPRO de la série FE déroulent un tuyau anti-écrasement au-dessus du poste de travail pour capter les gaz d’échappement à la sortie du pot. Quatre familles couvrent les tuyaux de 75 à 150 mm sur 7,5 à 15 m, en montage mural ou au plafond.
Points clés
- Tuyaux anti-écrasement de 75, 100, 125 et 150 mm.
- Quatre longueurs : 7,5 · 10 · 12,5 · 15 m.
- Rappel par ressort ou rembobinage motorisé.
- Avec ou sans ventilateur intégré.
- Tenue en température jusqu’à 180 °C, pics à 200 °C.
- Livrable prééquipé sans tuyau ou complet avec tuyau et collier.
Construction
- Structure acier renforcée, thermolaquée, prédisposée pour montage mural ou au plafond.
- Disques de 650 mm, tambour de 450 mm.
- Système de rotation en alliage d’aluminium moulé sous pression avec matériau antifriction interposé.
- Carter de confinement avec graisseur.
- Ressorts en acier harmonique pré-calibrés et pré-tendus selon la longueur et le diamètre du tuyau.
- Tuyaux anti-écrasement de 75 à 150 mm, tenue jusqu’à 180 °C avec pics à 200 °C.
- Buses de captation en caoutchouc ou en inox AISI 304 selon la température en sortie de moteur.
Options
- Version complète avec tuyau anti-écrasement et collier, ou version prééquipée sans tuyau.
- Buses de captation caoutchouc ou inox AISI 304.
- Ventilateurs d’extraction séparés pour raccordement à un réseau.
- Registres de réglage motorisés.
- Versions haute température sur demande.
Quatre familles, deux questions
La gamme se lit comme un tableau à deux entrées, et non comme quatre produits distincts. La première question est celle du rappel : par ressort pré-calibré ou par moteur. La seconde est celle de l’aspiration : ventilateur embarqué sur l’enrouleur, ou raccordement à un réseau centralisé existant.
La série FE1000 est à ressort sans ventilateur, la FE2000 à ressort avec ventilateur, la FE3000 motorisée sans ventilateur, la FE4000 motorisée avec ventilateur. Les caractéristiques aérauliques ne dépendent ensuite que de la présence du ventilateur, pas du mode de rappel : à diamètre égal, une FE1000 et une FE3000 offrent le même débit et la même perte de charge.
Le ventilateur embarqué plafonne le débit
C’est l’arbitrage central de cette gamme, et il ne se lit qu’en comparant deux tableaux. En 150 mm, un enrouleur sans ventilateur admet un débit recommandé de 1 700 m³/h ; le même enrouleur à ventilateur intégré plafonne à 1 200 m³/h avec son moteur de 1,5 kW.
L’écart se creuse avec le diamètre : 11 % en 75 mm, 9 % en 125 mm, mais près de 30 % en 150 mm. Sur les petits diamètres, le ventilateur embarqué est une solution autonome sans contrepartie réelle. À partir de 150 mm, il devient le facteur limitant, et un réseau centralisé correctement dimensionné extrait sensiblement plus.
La perte de charge de l’enrouleur diminue quand le diamètre augmente
Le résultat surprend, mais il est constant sur toute la gamme : l’enrouleur lui-même oppose de 900 à 1 400 Pa en 75 mm, et seulement de 450 à 650 Pa en 150 mm. La section de passage plus généreuse compense largement la longueur déroulée.
Dans le calcul d’un réseau centralisé, l’enrouleur de petit diamètre pèse donc plus lourd que celui de grand diamètre, ce qui va à l’encontre de l’intuition et fait sous-dimensionner les ventilateurs quand on l’ignore.
Le tambour est dimensionné sur le rayon de courbure, pas sur la capacité
Les disques de 650 mm et le tambour de 450 mm sont communs à toute la gamme. Le diamètre du tambour n’a pas été choisi pour loger davantage de tuyau, mais pour respecter le rayon de courbure minimal des tuyaux anti-écrasement.
Un tuyau d’aspiration enroulé sous son rayon minimal s’écrase, perd de la section et se dégrade à chaque cycle. C’est pour cette raison que la longueur maximale reste de 15 m sur les quatre familles, quel que soit le diamètre.
Modèles sans ventilateur
| À ressort |
Motorisé |
Ø tuyau |
Longueurs |
Débit recommandé |
Perte de charge |
Poids |

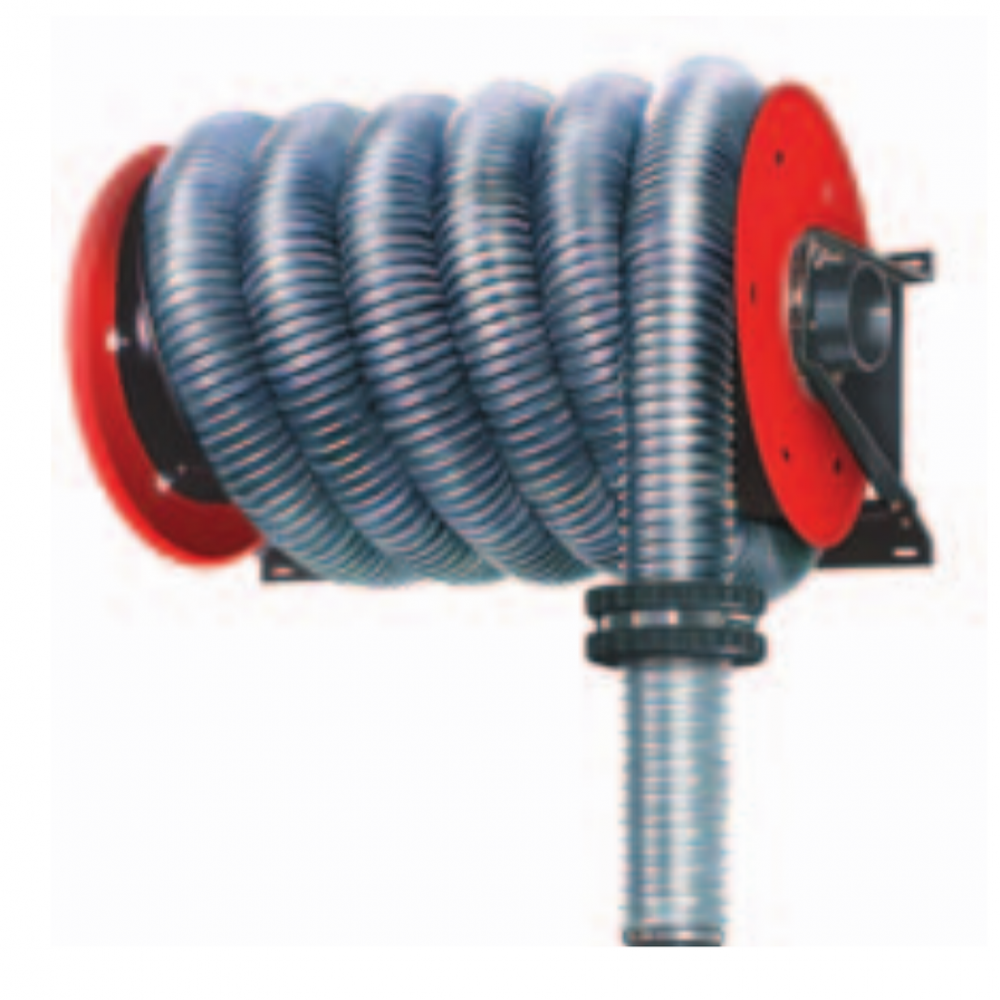

| FE1000075 |

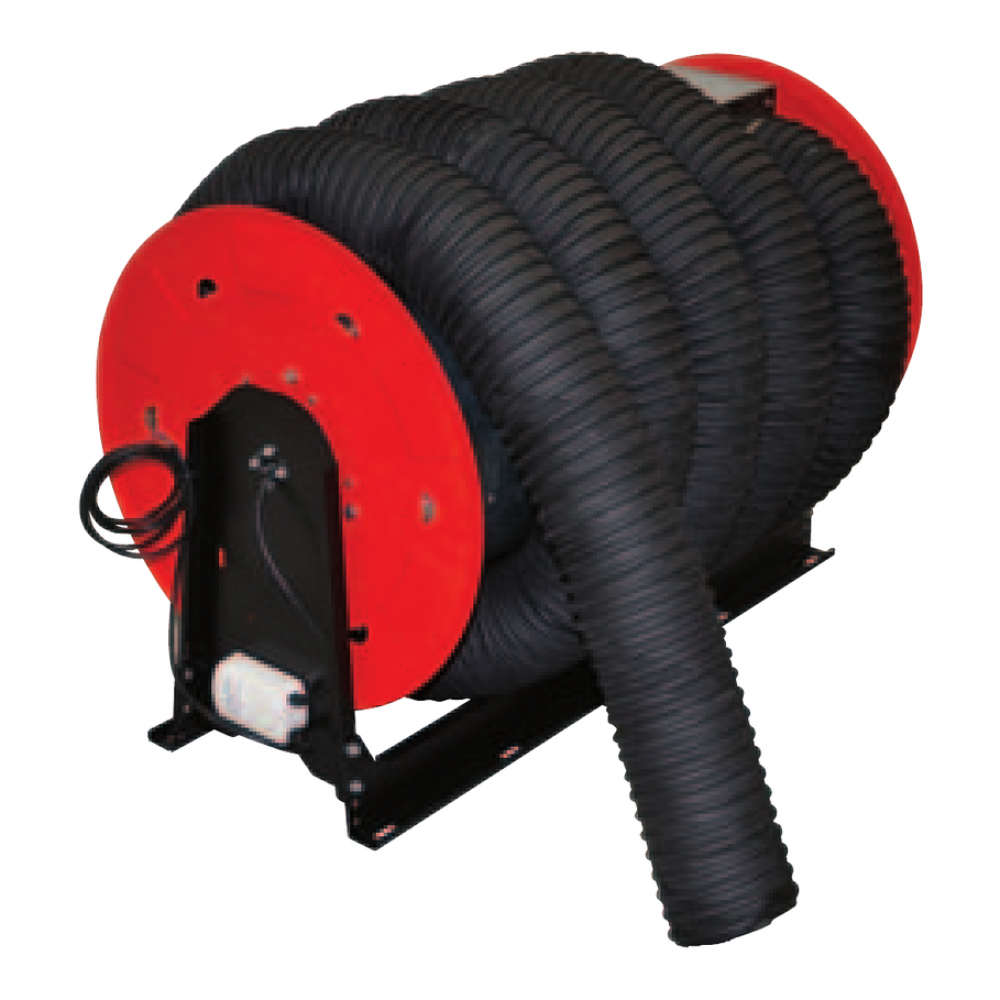

FE3000075 |
75 mm |
7,5 à 15 m |
450 m³/h |
900 – 1400 Pa |
50 – 53 kg |
| FE1000100 |
FE3000100 |
100 mm |
7,5 à 15 m |
700 m³/h |
700 – 1100 Pa |
56 – 60 kg |
| FE1000125 |
FE3000125 |
125 mm |
7,5 à 15 m |
1100 m³/h |
550 – 900 Pa |
66 – 70 kg |
| FE1000150 |
FE3000150 |
150 mm |
7,5 à 15 m |
1700 m³/h |
450 – 650 Pa |
78 – 84 kg |
Modèles à ventilateur intégré
| À ressort |
Motorisé |
Ø tuyau |
Ventilateur |
Puissance |
Alimentation |
Débit |
Poids |

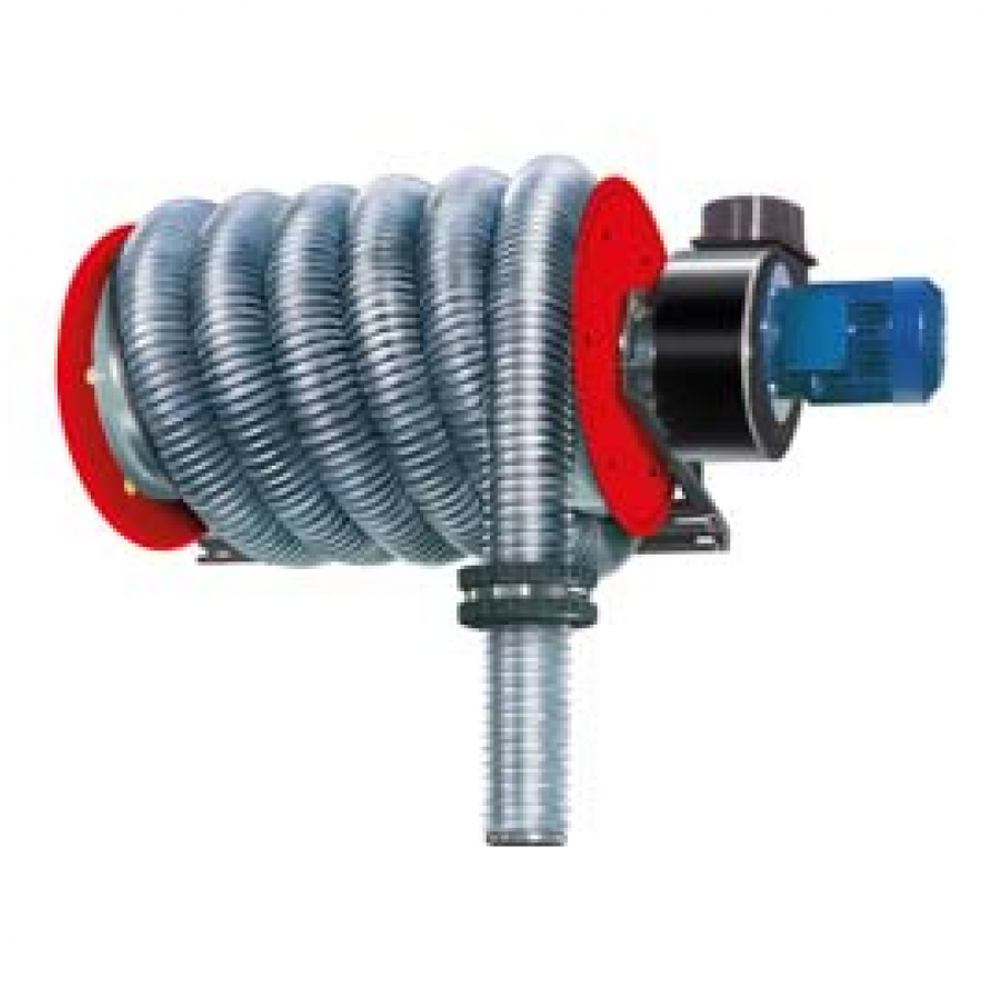

| FE2000075 |

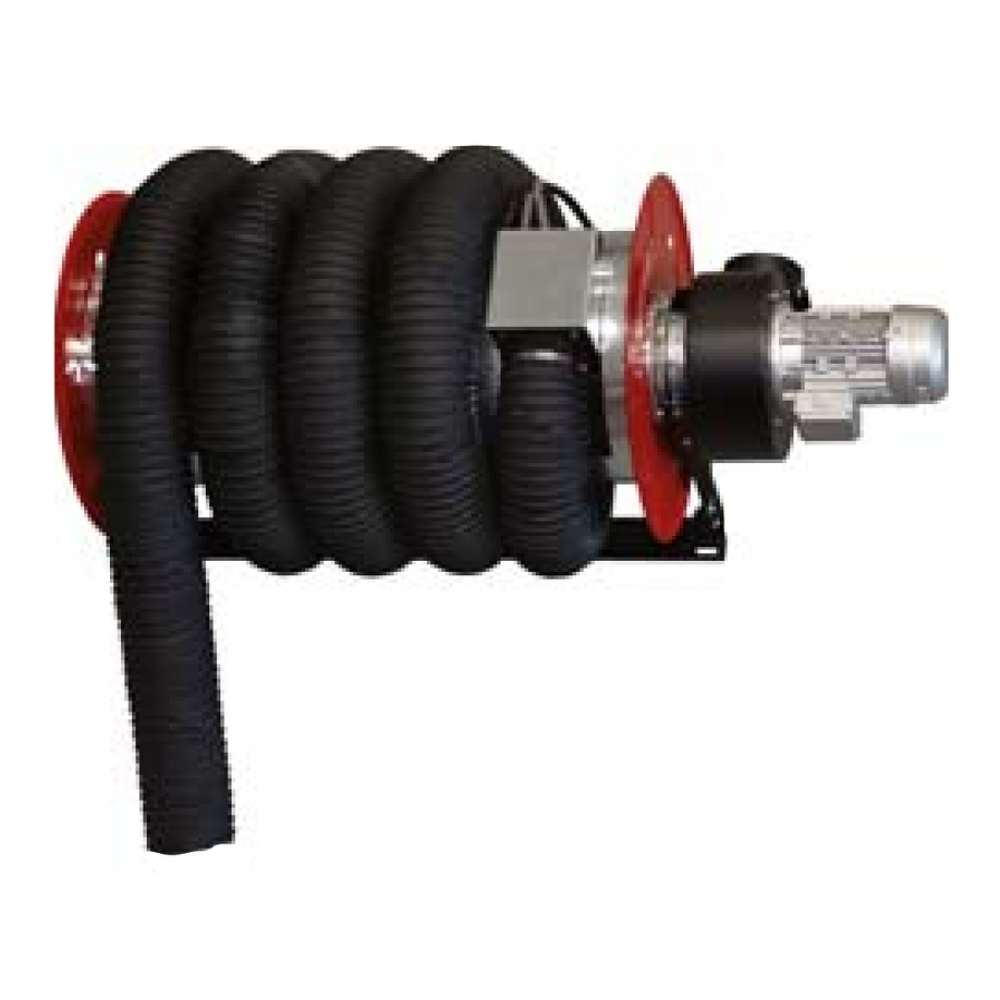

FE4000075 |
75 mm |
FE2110 |
1,1 kW |
230 V mono 50 Hz |
400 m³/h |
67 – 70 kg |
| FE2000100 |
FE4000100 |
100 mm |
FE2110 |
1,1 kW |
230 V mono 50 Hz |
650 m³/h |
68 – 77 kg |
| FE2000125 |
FE4000125 |
125 mm |
FE2120 |
1,5 kW |
230 V mono 50 Hz |
1000 m³/h |
84 – 96 kg |
| FE2000150 |
FE4000150 |
150 mm |
FE2120 |
1,5 kW |
230 V mono 50 Hz |
1200 m³/h |
95 – 111 kg |
Les quatre longueurs de tuyau se commandent par un chiffre en fin de référence : 1 pour 7,5 m, 2 pour 10 m, 3 pour 12,5 m, 4 pour 15 m. Le suffixe distingue ensuite la version complète avec tuyau et collier de la version prééquipée sans tuyau.
Applications
Captation localisée des gaz d’échappement en atelier de réparation automobile, poids lourds, deux-roues et engins, postes fixes ou stations coulissantes sur rail, centres de contrôle technique, casernes et ateliers de flotte.
Pour les installations centralisées d’aspiration de gaz d’échappement de grande ampleur, la gamme NEDERMAN distribuée par GEDO couvre un périmètre plus large, avec bras articulés, rails et systèmes de captation dédiés.
