Enrouleur de tuyau Nederman 893 à tambour ouvert et rappel par ressort, le plus compact de la gamme ouverte : tuyaux de 6 à 12,5 mm jusqu'à 15 m, en exécution standard ou acier inoxydable.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox 304, Technopolymère |
| Utilisation | Air comprimé, Eau, Graisse, Huile |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13 |
| Pression | 14 bars, 20 bars, 68 bars, 250 bars, 350 bars |
| Plage de longueur | Jusqu'à 15 m |
| Type de fixation | Mural fixe |
| Zone ATEX | Non |
Le Nederman 893 est un enrouleur de tuyau à tambour ouvert et rappel automatique par ressort, conçu pour l’atelier polyvalent. C’est le plus compact des enrouleurs ouverts Nederman : 480 mm de largeur pour 460 mm de diamètre hors tout, et 14,5 kg. Il se monte au mur ou au plafond et accepte l’air comprimé, l’eau, l’eau haute pression, l’huile, la graisse et l’eau alimentaire.

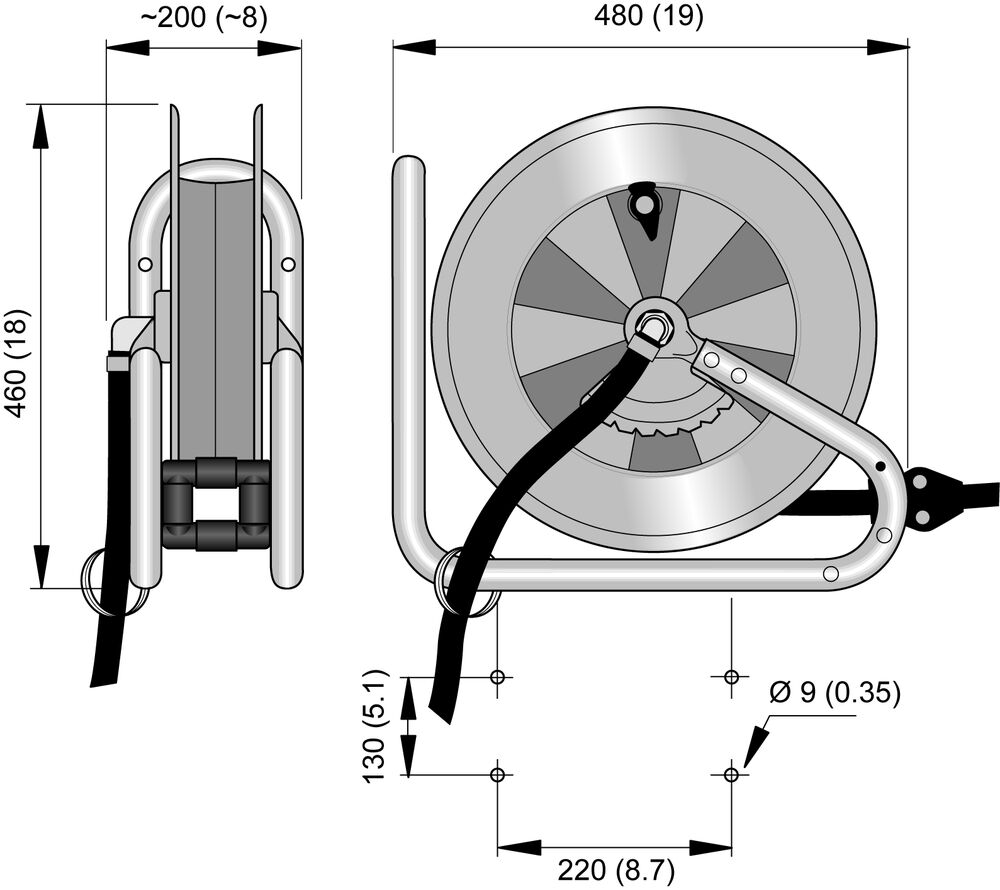

Encombrement : 480 mm de largeur, 460 mm de diamètre hors tout, environ 200 mm de profondeur au bras. Entraxe de fixation 220 mm par 130 mm, perçages Ø 9 mm. Masse 14,5 kg en exécution standard, 16 kg en inox.
Les trois séries partagent la conception ouverte et le rappel par ressort. Le 893 se distingue par son encombrement réduit et par une plage de tuyau plus étroite.
Le 893 s’arrête à 15 m en tuyau de 10 mm, là où le 888 atteint la même longueur et le 889 monte à 20 m. En 12,5 mm, le 893 et le 888 plafonnent à 10 m quand le 889 va à 15 m. Le 893 ne propose pas de tuyau de 19 ou 25 mm.
Le choix se fait donc ainsi : le 893 quand la place manque et que les longueurs demandées restent modestes, le 888 pour la même chose avec accès aux exécutions anticorrosion, le 889 dès qu’il faut de la longueur ou une certification ATEX.
L’exécution standard couvre l’atelier courant. L’exécution en acier inoxydable emploie des composants en inox et en composite résistant aux produits chimiques ; elle est proposée avec tuyau alimentaire pour l’eau basse pression ou avec tuyau pour l’eau haute pression, et une version reçoit des tuyaux à fixations en acier inoxydable.
La position de sortie se règle sur 120° sur l’exécution inox, pour ajuster l’angle de sortie et de rentrée du tuyau à l’implantation réelle.
| Référence | Tuyau | Fluide | Ø tuyau (mm) | Longueur (m) | Pression max. |
|---|---|---|---|---|---|
| 30800393 | Sans tuyau | Air comprimé, eau | 10 | 15 max. | 1,5 MPa |
| 30800693 | Avec tuyau | Air comprimé, eau | 10 | 15 | 1,5 MPa |
| 30800793 | Sans tuyau | Air comprimé, eau | 12,5 | 10 max. | 1,5 MPa |
| 30800893 | Avec tuyau | Air comprimé, eau | 12,5 | 10 | 1,5 MPa |
| 30801093 | Avec tuyau | Eau alimentaire | 12,5 | 10 | 2,0 MPa |
| 30801593 | Sans tuyau | Huile | 12,5 | 10 max. | 7,5 MPa |
| 30801693 | Avec tuyau | Huile | 12,5 | 10 | 7,5 MPa |
| 30801793 | Sans tuyau | Eau haute pression | 10 | 15 max. | 25 MPa |
| 30801893 | Avec tuyau | Eau haute pression | 10 | 15 | 25 MPa |
| 30802593 | Sans tuyau | Graisse | 6 | 15 max. | 35 MPa |
| 30802693 | Avec tuyau | Graisse | 6 | 15 | 35 MPa |
| 30804993 | Sans tuyau | Pour tuyau d’aspiration | 12,5 | 10 max. | – |
| Référence | Tuyau | Fluide | Ø tuyau (mm) | Longueur (m) | Pression max. | Poids (kg) |
|---|---|---|---|---|---|---|
| 30803193 | Sans tuyau | Eau alimentaire | 12,5 | 10 max. | 2,0 MPa | 16 |
| 30803293 | Avec tuyau | Eau alimentaire | 12,5 | 10 | 2,0 MPa | 16 |
| 30803393 | Sans tuyau | Eau haute pression | 10 | 15 max. | 25 MPa | 16 |
| 30803493 | Avec tuyau | Eau haute pression | 10 | 15 | 25 MPa | 16 |
| 30804493 | Avec tuyau, fixations inox | Eau alimentaire | 12,5 | 10 | 1,5 MPa | 14,5 |
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
