Enrouleurs de tuyau Nederman 888 et 889 à tambour ouvert et rappel par ressort, pour tuyaux de 6 à 25 mm jusqu'à 20 m. Quatre exécutions : standard, anticorrosion, acier inoxydable et ATEX zones 1, 2, 21 et 22.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Acier peint, Inox 304, Technopolymère |
| Utilisation | AdBlue, Air comprimé, Eau, Graisse, Huile, Solvants |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13, 5/8″ – DN 16, 3/4″ – DN 19 |
| Pression | 10 bars, 14 bars, 20 bars, 68 bars, 250 bars, 350 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Type de fixation | Mural fixe |
| Zone ATEX | Oui |

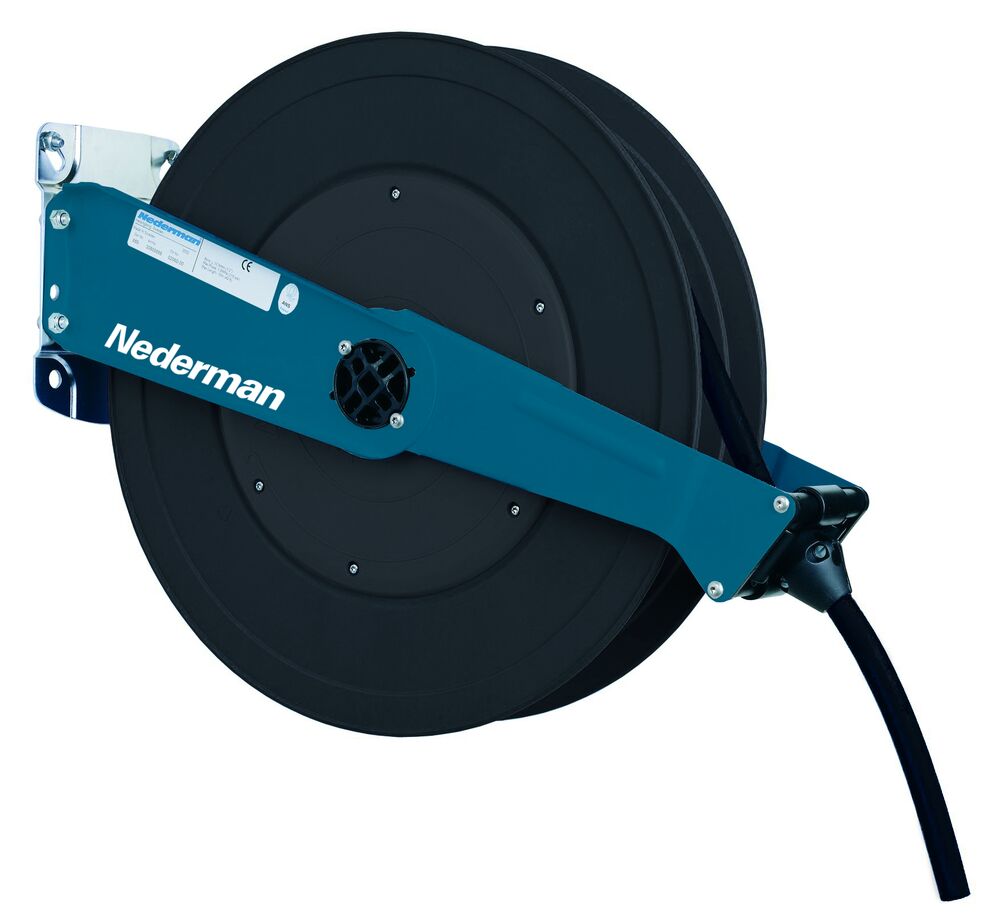

Les Nederman 888 et 889 sont deux enrouleurs de tuyau à tambour ouvert, à rappel automatique par ressort, destinés au montage mural ou au plafond. Le tambour ouvert laisse le tuyau visible sur toute sa longueur, ce qui rend l’inspection, le nettoyage et le remplacement du tuyau immédiats. Les deux séries partagent la même mécanique et se distinguent par la capacité du tambour.
La différence tient à la capacité du tambour, et elle se lit directement en mètres de tuyau. Le 889 accepte cinq mètres de plus que le 888 à diamètre égal.
En tuyau de 10 mm pour l’air comprimé ou l’eau, le 888 monte à 15 m quand le 889 monte à 20 m. En 12,5 mm, le 888 s’arrête à 10 m et le 889 va jusqu’à 15 m. En eau haute pression sur 10 mm, le 888 offre 15 m et le 889 18 m.
Le prix de cette capacité est l’encombrement : le 889 mesure 476 mm de large contre 426 mm au 888, et 590 mm de diamètre hors tout contre 560 mm. Sur une travée où les enrouleurs se succèdent à intervalle serré, ces cinquante millimètres se cumulent.
La règle pratique est donc simple : on choisit le 888 tant que la longueur nécessaire tient dans son tambour, et le 889 dès qu’il faut aller plus loin, ou dès que l’on veut garder de la marge pour un remplacement de tuyau plus généreux.
Quatre exécutions coexistent, et le choix ne se fait pas sur le fluide mais sur l’environnement dans lequel l’enrouleur est posé.
L’exécution standard associe une platine en acier peint et un tambour en matériaux composites. Elle convient à l’atelier couvert et sec.
L’exécution anticorrosion reçoit une platine en acier inoxydable, un moyeu et un raccord pivotant en laiton, et conserve le tambour composite. Elle est faite pour le milieu humide : station de lavage de véhicules, aire extérieure exposée, local de nettoyage. C’est l’humidité permanente qu’elle traite, pas l’agression chimique.
L’exécution en acier inoxydable va plus loin : tous les composants sont en inox et en composite résistant aux produits chimiques. C’est le choix de l’agroalimentaire, de la pharmacie et de tout site où le nettoyage se fait à la lance et au détergent.
L’exécution Ex, réservée au 889, emploie des composants en acier inoxydable ou en matériaux composites conducteurs. Elle est certifiée pour les zones 1, 2, 21 et 22 selon la directive ATEX 2014/34/UE, catégorie d’équipement 2GD, groupe de gaz IIB — donc pour les atmosphères explosives gazeuses comme poussiéreuses. À ne pas confondre avec l’enrouleur d’aspiration 881 Ex, limité à la zone 22.
Une référence anticorrosion du 888, prévue pour l’alcool et l’éthanol, porte par ailleurs le marquage Ex IIB 3GD Tx selon la directive ATEX.
Le tambour est ouvert, monté sur un bras qui autorise le réglage de la position de sortie sur 120°. La tension du ressort se règle depuis l’extérieur, ce qui permet d’adapter la force de rappel au poids réel du tuyau installé plutôt que de subir un réglage d’usine.

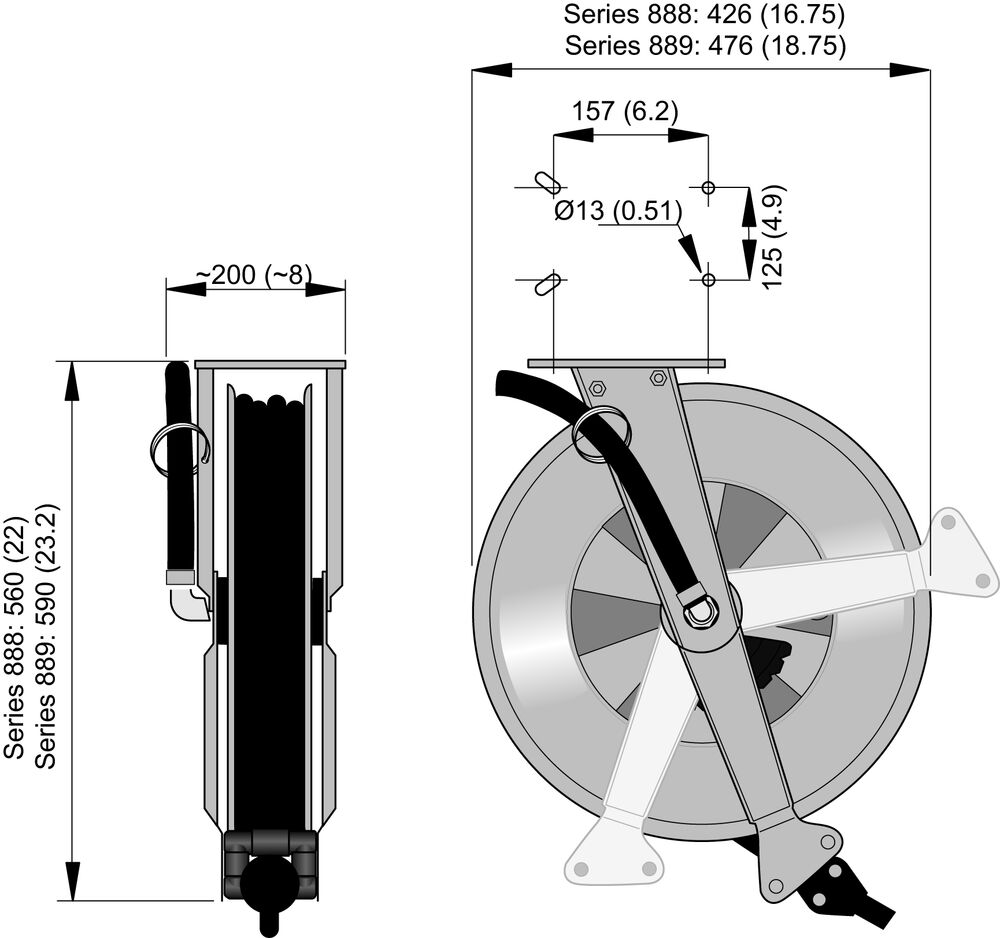

Encombrement du 888 : 426 mm de largeur, 560 mm de diamètre hors tout, environ 200 mm de profondeur au bras. Encombrement du 889 : 476 mm de largeur, 590 mm de diamètre hors tout. Entraxe de fixation 157 mm par 125 mm, perçages Ø 13 mm dans les deux cas.
Les masses vont de 11 kg pour un modèle nu à 18 kg pour un modèle équipé de son tuyau.
| Référence | Exécution | Fluide | Ø tuyau (mm) | Longueur (m) | Pression max. | Poids (kg) |
|---|---|---|---|---|---|---|
| 30800388 | Standard, sans tuyau | Air comprimé, eau | 10 | 15 max. | 1,5 MPa | 11 |
| 30800688 | Standard, avec tuyau | Air comprimé, eau | 10 | 15 | 1,5 MPa | 16 |
| 30800788 | Standard, sans tuyau | Air comprimé, eau | 12,5 | 10 max. | 1,5 MPa | 11 |
| 30800888 | Standard, avec tuyau | Air comprimé, eau | 12,5 | 10 | 1,5 MPa | 16 |
| 30851088 | Standard, bras blanc | Air comprimé, eau | 10 | 15 | 1,5 MPa | 11 |
| 30801088 | Standard, avec tuyau | Eau alimentaire | 12,5 | 10 | 2,0 MPa | 16 |
| 30801588 | Standard, sans tuyau | Huile | 12,5 | 10 max. | 7,5 MPa | 11 |
| 30801688 | Standard, avec tuyau | Huile | 12,5 | 10 | 7,5 MPa | 16 |
| 30804688 | Standard, avec tuyau | Huile | 12,5 | 10 | 7,5 MPa | 16 |
| 30801788 | Standard, sans tuyau | Eau haute pression | 10 | 15 max. | 25 MPa | 11 |
| 30801888 | Standard, avec tuyau | Eau haute pression | 10 | 15 | 25 MPa | 16 |
| 30802588 | Standard, sans tuyau | Graisse | 6 | 15 max. | 35 MPa | 11 |
| 30802688 | Standard, avec tuyau | Graisse | 6 | 15 | 35 MPa | 16 |
| 30804888 | Standard, avec tuyau | Graisse | 6 | 15 | 35 MPa | 16 |
| 30804288 | Standard, avec tuyau | Graisse | 10 | 15 | 35 MPa | 18 |
| 30805088 | Standard, avec tuyau | Graisse | 10 | 10 | 35 MPa | 14 |
| 30803588 | Inox, sans tuyau | Eau alimentaire | 12,5 | 10 max. | 2,0 MPa | 14 |
| 30803688 | Inox, avec tuyau | Eau alimentaire | 12,5 | 10 | 2,0 MPa | 18 |
| 30803788 | Inox, sans tuyau | Eau haute pression | 19 | 15 max. | 25 MPa | 14 |
| 30803888 | Inox, avec tuyau | Eau haute pression | 10 | 15 | 25 MPa | 18 |
| 30806288 | Anticorrosion | Air comprimé, eau | 10 | 15 | 1,5 MPa | 16 |
| 30806488 | Anticorrosion | Air comprimé, eau | 12,5 | 10 | 1,5 MPa | 16 |
| 30806688 | Anticorrosion | Eau haute pression | 10 | 15 | 25 MPa | 16 |
| 30852088 | Anticorrosion | Eau alimentaire | 12,5 | 10 | 2,0 MPa | 13 |
| 30806888 | Anticorrosion, marquage Ex IIB 3GD Tx | Alcool, éthanol | 10 | 15 | 1,5 MPa | 13 |
| Référence | Exécution | Fluide | Ø tuyau (mm) | Longueur (m) | Pression max. | Poids (kg) |
|---|---|---|---|---|---|---|
| 30800589 | Standard, sans tuyau | Air comprimé, eau | 10 | 20 max. | 1,5 MPa | 11 |
| 30800689 | Standard, avec tuyau | Air comprimé, eau | 10 | 20 | 1,5 MPa | 16 |
| 30800789 | Standard, sans tuyau | Air comprimé, eau | 12,5 | 15 max. | 1,5 MPa | 11 |
| 30800889 | Standard, avec tuyau | Air comprimé, eau | 12,5 | 15 | 1,5 MPa | 16 |
| 30804889 | Standard, bras blanc | Air comprimé, eau | 12,5 | 15 | 1,5 MPa | 16 |
| 30851089 | Standard, bras blanc | Air comprimé, eau | 10 | 20 | 7,5 MPa | 16 |
| 30801089 | Standard, avec tuyau | Eau alimentaire | 12,5 | 15 | 2,0 MPa | 16 |
| 30801589 | Standard, sans tuyau | Huile | 12,5 | 15 max. | 7,5 MPa | 11 |
| 30801689 | Standard, avec tuyau | Huile | 12,5 | 15 | 7,5 MPa | 16 |
| 30802489 | Standard, avec tuyau | Huile | 12,5 | 20 | 7,5 MPa | 16 |
| 30804489 | Standard, bras blanc | Huile | 12,5 | – | 7,5 MPa | 16 |
| 30801789 | Standard, sans tuyau | Eau | 10 | 18 max. | 25 MPa | 11 |
| 30801889 | Standard, avec tuyau | Eau | 10 | 18 | 25 MPa | 16 |
| 30803089 | Standard, avec tuyau | AdBlue | 15 | 12 | 1,0 MPa | 16 |
| 30803589 | Inox, sans tuyau | Eau alimentaire | 12,5 | 15 max. | 2,0 MPa | 14 |
| 30803689 | Inox, avec tuyau | Eau alimentaire | 12,5 | 15 | 2,0 MPa | 18 |
| 30803789 | Inox, sans tuyau | Eau haute pression | 10 | 20 max. | 25 MPa | 11 |
| 30803889 | Inox, avec tuyau | Eau haute pression | 10 | 20 | 25 MPa | 18 |
| 30806089 | Anticorrosion | Air comprimé, eau | 10 | 20 | 1,5 MPa | – |
| 30806289 | Anticorrosion | Air comprimé, eau | 12,5 | 15 | 1,5 MPa | – |
| 30806489 | Anticorrosion | Eau haute pression | 10 | 18 | 25 MPa | – |
| 30806689 | Anticorrosion | Eau alimentaire | 12,5 | 15 | 2,0 MPa | – |
| 30804689 | Ex, avec tuyau, inox | Air comprimé, eau | 12,5 | 15 | 2,0 MPa | 18 |
| 30804789 | Ex, sans tuyau, inox | Air comprimé, eau | 12,5 | 15 max. | 2,0 MPa | 14 |
| Accessoire | Référence |
|---|---|
| Galet guide | 30341550 |
| Support pivotant | 30372407 |
| Support pivotant inox | 30372408 |
| Pistolet à eau en laiton chromé | 30400110 |
| Pistolet à eau en acier inoxydable | 30400210 |
| Pistolet à eau Ex | 30400211 |
| Pistolet à eau haute température | 30400310 |
| Pistolet à air standard | 30410110 |
| Kit entrée pour enrouleur de tuyau 1/2 | 30511550 |
| Kit entrée pour enrouleur de tuyau | 30511650 |
