Enrouleur de tuyau Nederman 884 à usage intensif, en aluminium recyclé et composite : tuyaux de 6 à 25 mm jusqu'à 30 m, pour air comprimé, eau, eau alimentaire, huile, gazole et graisse. Vingt-sept références, avec ou sans tuyau.
| Type de produit | Enrouleur de tuyau |
|---|---|
| Entraînement | Automatique (ressort) |
| Matériau | Aluminium, Technopolymère |
| Utilisation | Air comprimé, Eau, Fuel / hydrocarbures, Graisse, Huile |
| Ø tuyau | 1/4″ – DN 6, 3/8″ – DN 10, 1/2″ – DN 13, 3/4″ – DN 19, 1″ – DN 25 |
| Pression | 14 bars, 20 bars, 50 bars, 68 bars, 100 bars, 250 bars, 350 bars |
| Plage de longueur | Jusqu’à 15 m, De 15 à 30 m |
| Type de fixation | Mural fixe |
| Zone ATEX | Non |

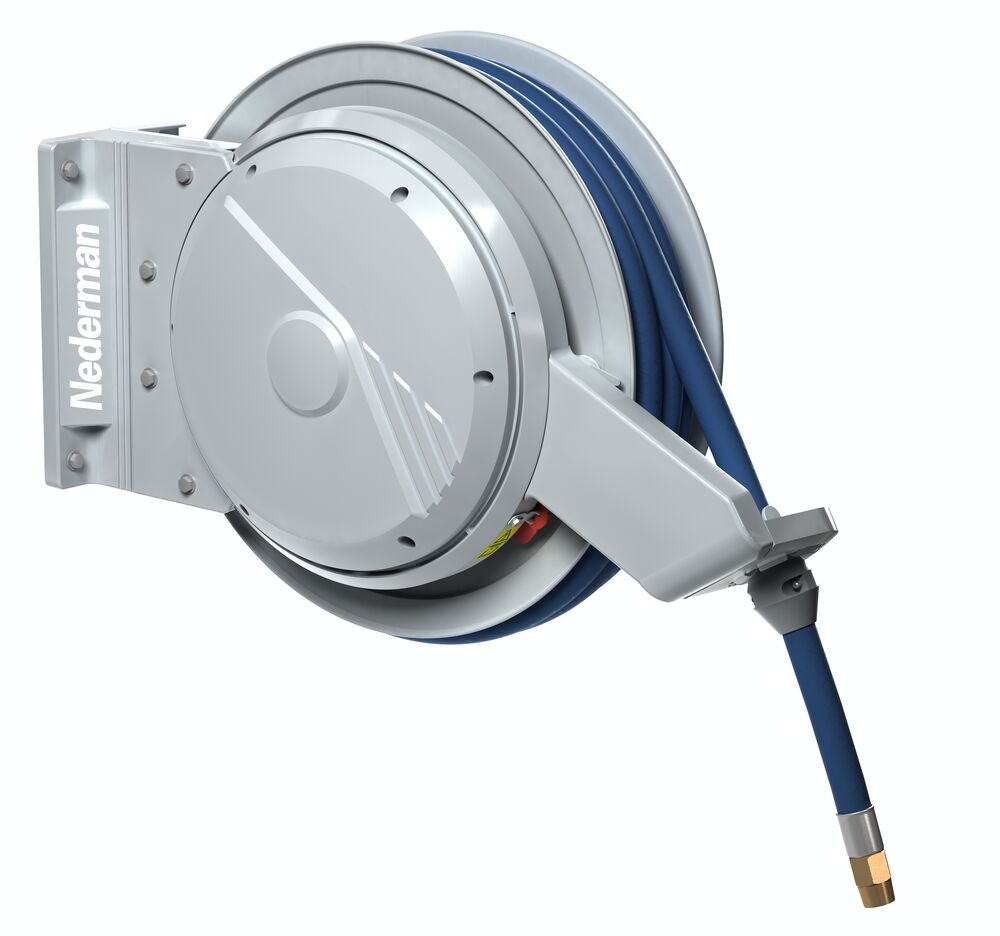

Le Nederman 884 est l’enrouleur de tuyau à usage intensif de la gamme, celui qui accepte les tuyaux longs et lourds que les autres séries ne portent pas : jusqu’à 30 m en 12,5 mm, et des diamètres allant jusqu’à 25 mm. Son bâti est en aluminium recyclé avec une peinture résistante à la corrosion, son tambour en composite résistant aux chocs, et le tambour comme le pivot tournent sur roulements à billes. Il couvre l’air comprimé, l’eau, l’eau alimentaire, l’eau haute pression, l’huile, le gazole et la graisse.
La question se pose dès que la longueur ou le diamètre sortent de la plage des enrouleurs ouverts de taille moyenne.
Le 884 est le seul de la gamme à porter 30 m de tuyau en 12,5 mm, quand le 889 s’arrête à 15 m et le 888 à 10 m. Il est aussi le seul à accepter des tuyaux de 25 mm, et le seul à couvrir le gazole.
Le poids du tuyau est le vrai critère. Un tuyau de 25 mm rempli d’eau sur 10 m, ou un tuyau d’huile de 19 mm sur 15 m, représentent une masse que le tambour et le ressort doivent reprendre à chaque rétractation. C’est ce que traitent l’aluminium moulé, les roulements à billes dans le tambour et le pivot, et le ressort haute résistance du 884 — et c’est ce qui explique ses 31,5 kg contre 11 à 18 kg pour un 888 ou un 889.
En sens inverse, si la longueur nécessaire tient dans un 888 ou un 889, ces derniers restent préférables : ils sont plus légers, moins encombrants, et ils existent en exécutions anticorrosion, inox et ATEX que le 884 ne propose pas.
Chaque configuration du 884 existe en deux versions, et elles ne portent pas le même numéro de référence. La version équipée est livrée avec son tuyau de distribution monté et son tuyau de connexion d’un mètre ; la version nue est destinée au montage d’un tuyau que vous fournissez, et sa fiche indique alors la longueur maximale admissible sur le tambour plutôt qu’une longueur livrée.
C’est la première chose à préciser à la commande, avant même le fluide : un enrouleur nu commandé à la place d’un enrouleur équipé immobilise le poste le temps d’approvisionner le tuyau.
Le bras de sortie est réglable en angle, ce qui permet d’aligner la sortie du tuyau sur la direction réelle de traction et de limiter le frottement au galet. Le tuyau de connexion mesure 1 m. Résistance à la corrosion standard, teinte gris, marquage CE.

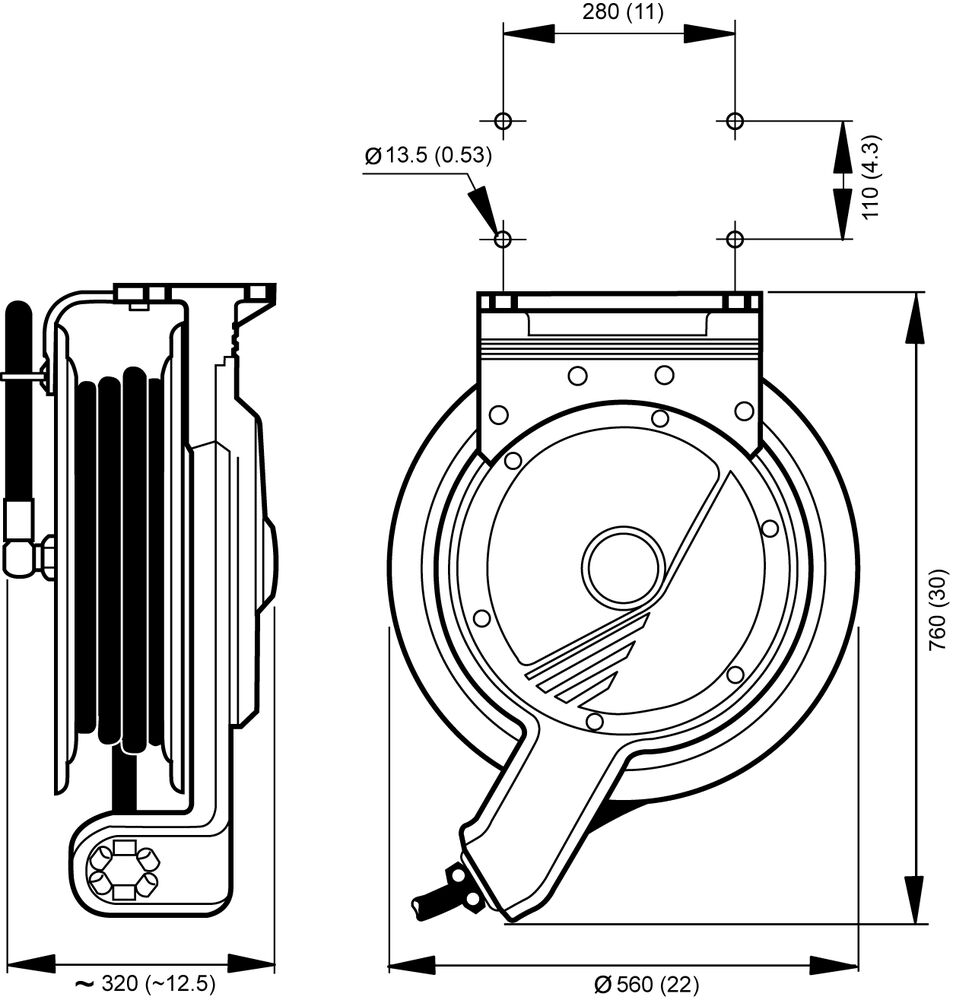

Encombrement : tambour de Ø 560 mm, hauteur hors tout 760 mm, largeur d’environ 320 mm. Entraxe de fixation 280 mm par 110 mm, perçages Ø 13,5 mm. Masse 31,5 kg.
| Référence | Fluide | Ø tuyau (mm) | Longueur (m) | Ø connexion (mm) | Pression max. | Type de tuyau |
|---|---|---|---|---|---|---|
| 30862384 | Air comprimé, eau | 12,5 | 20 | 12,5 | 1,5 MPa | D |
| 30860284 | Air comprimé, eau | 12,5 | 30 | 12,5 | 1,5 MPa | – |
| 30862184 | Air comprimé, eau | 19 | 15 | 19 | 1,5 MPa | D |
| 30861984 | Air comprimé, eau | 25 | 10 | 25 | 1,5 MPa | D |
| 30861884 | Eau alimentaire | 12,5 | 20 | 12,5 | 2 MPa | E |
| 30861784 | Eau alimentaire | 19 | 15 | 19 | 2 MPa | E |
| 30861684 | Eau alimentaire | 25 | 10 | 25 | 2 MPa | E |
| 30861484 | Eau haute pression | 10 | 25 | 10 | 25 MPa | G |
| 30861284 | Huile | 12,5 | 20 | 12,5 | 7,5 MPa | I |
| 30860584 | Huile | 12,5 | 30 | 12,5 | 7,5 MPa | I |
| 30861084 | Huile | 19 | 15 | 19 | 5 MPa | I |
| 30863584 | Huile | 19 | 20 | 19 | 5 MPa | – |
| 30860784 | Huile | 25 | 10 | 25 | 5 MPa | B |
| 30860984 | Graisse | 6 | 25 | 6 | 35 MPa | J |
| Référence | Fluide | Prévu pour tuyau de | Longueur max. (m) | Pression max. |
|---|---|---|---|---|
| 30862484 | Air comprimé, eau | 12,5 mm | 20 | 1,5 MPa |
| 30860384 | Air comprimé, eau | 12,5 mm | 30 | 1,5 MPa |
| 30862284 | Air comprimé, eau | 19 mm | 15 | 1,5 MPa |
| 30862084 | Air comprimé, eau | 25 mm | 10 | 1,5 MPa |
| 30861584 | Eau haute pression | 10 mm | 25 | 25 MPa |
| 30861384 | Huile | 12,5 mm | 20 | 10 MPa |
| 30860684 | Huile | 12,5 mm | 30 | 7,5 MPa |
| 30861184 | Huile | 19 mm | 15 | 5 MPa |
| 30860884 | Huile | 25 mm | 10 | 5 MPa |
| 30860484 | Gazole | 19 mm | 15 | 5 MPa |
| 30863484 | – | 10 ou 12,5 mm | 30 | – |
| 30860084 | – | 19 mm | 15 | 1,5 MPa |
| 30860184 | – | – | 20 | – |
Les références 30860084 et 30860184 sont livrées sans rotule.
| Type | Constitution | Température | Raccord de distribution |
|---|---|---|---|
| B | Enveloppe NBR/PVC, conduit intérieur NBR, tresse textile synthétique | −30 à +100 °C | Mâle BSP chromé |
| D | Enveloppe NBR/PVC, conduit intérieur NBR, tresse textile synthétique | −30 à +100 °C | Mâle BSP chromé |
| E | Enveloppe NBR/PVC, conduit intérieur NBR qualité alimentaire, tresse textile synthétique | −30 à +100 °C | Mâle BSP cône 60° chromé |
| G | Enveloppe et conduit intérieur en caoutchouc synthétique, tresse simple en acier | −40 à +155 °C | Femelle BSP cône 60° chromé, avec poignée caoutchouc |
| I | Enveloppe et conduit intérieur en caoutchouc SBR, tresse double en acier | −40 à +100 °C | Femelle BSP cône 60° chromé |
| J | Enveloppe et conduit intérieur en caoutchouc synthétique oléorésistant, tresse double en acier | −40 à +100 °C | Femelle BSP cône 60° chromé |
| Accessoire | Référence |
|---|---|
| Galet guide | 30341550 |
| Pistolet à eau en bronze, 95 °C maxi | 30400110 |
| Pistolet à eau en inox 316, 95 °C maxi | 30400210 |
| Pistolet à eau Ex, 95 °C maxi | 30400211 |
| Pistolet à eau haute température en inox 316 | 30400310 |
| Pistolet à air standard | 30410110 |
| Raccord pivotant 3/8(m)–3/8(m) HP | 30431310 |
| Raccord pivotant 3/8(m)–3/8(m) HP inox | 30431410 |
| Raccord pivotant 1/2(m)–3/8(f) laiton | 30431510 |
| Raccord pivotant 1/2(m)–1/2(f) laiton | 30431610 |
| Raccord pivotant 1/2(m)–3/4(f) laiton | 30431710 |
| Raccord pivotant 1/2(m)–3/8(f) inox | 30431810 |
| Raccord pivotant 1/2(m)–1/2(f) inox | 30431910 |
| Raccord pivotant 1/2(m)–3/4(f) inox | 30432010 |
| Support mural pivotant FZB | 30373667 |
| Support mural pivotant RF | 30373668 |
| Kit entrée pour enrouleur de tuyau 1/2" | 30511550 |
| Kit admission 3/8" avec vanne à bille et adaptateurs | 30511650 |
Donnez-nous le fluide, la pression de service, la longueur à dérouler et l'ambiance de travail. Nous répondons avec une référence, pas avec un catalogue.
